Zusammenbau Des Grasschneiders - nemaxx MT52 Originalbetriebsanleitung

BESTANDTEILE UND BEDIENELEMENTE

ZUSAMMENBAU DES GRASSCHNEIDERS

Montieren Sie die Abdeckung für Schneidklinge und Grasschneider an der zugehörigen Stange.
An der Stange finden Sie eine Metallhalterung und einen Kunststoffblock zum kontern der Abdeckung.
Schieben Sie die Abdeckung zwischen die Metallhalterung und den Kunststoffblock und stecken Sie die
beiliegenden Schrauben von hinten nach vorne durch alle drei Elemente.
Fixieren Sie die Schrauben mit den beiliegenden Muttern und ziehen Sie dann die lnnensechskantschrauben
am Kunststoffblock fest.
1
2
4
12
5
11
10
3
9
DE
3
7
3
6
30

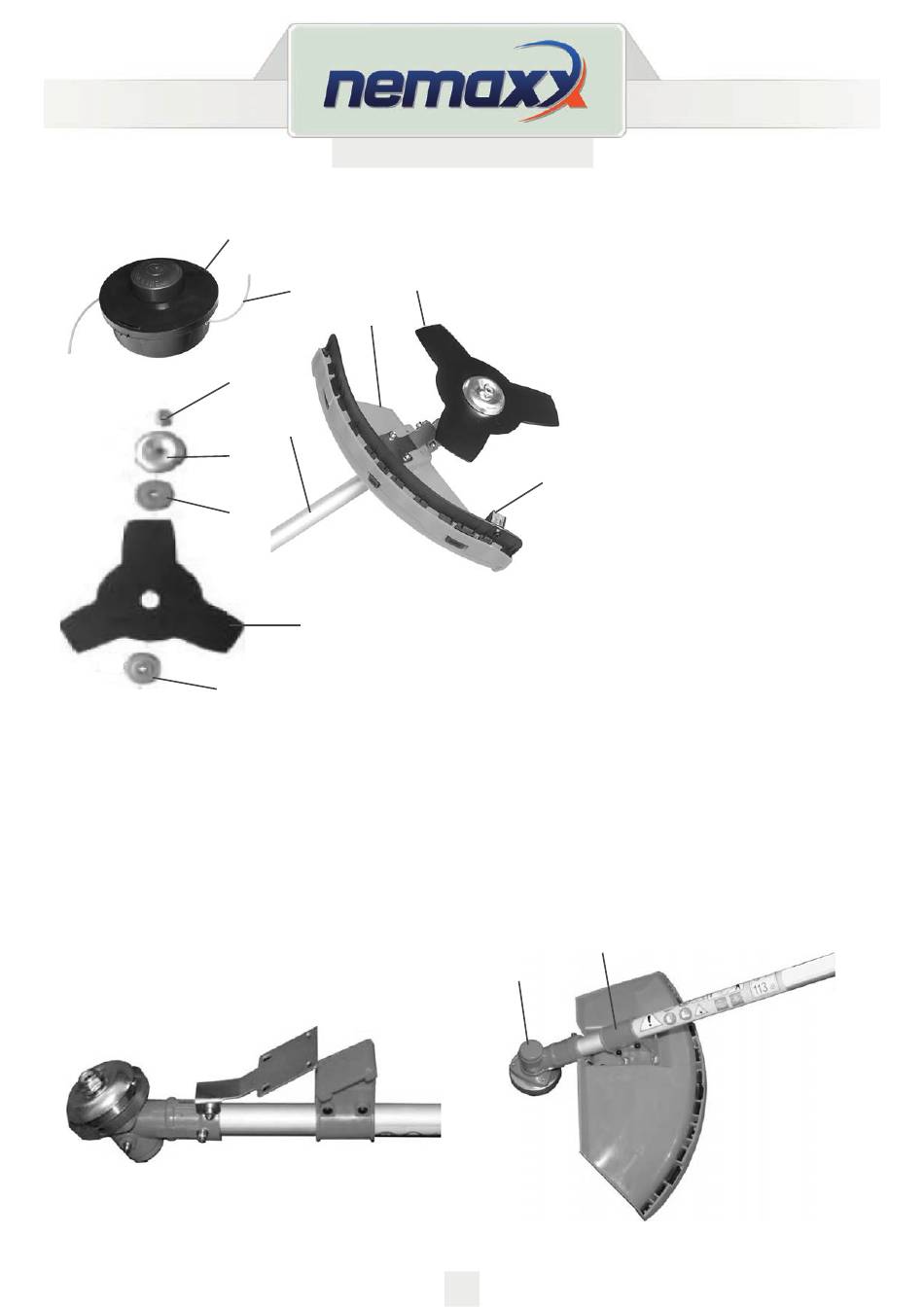

1. Fadenspule
2. Schneidefaden
3. Metall-Schneideklinge
4. Schutzabdeckung
5. Gestänge
6. Winkelgetriebe
7. Fadenmesser
8. Halterung der Abdeckung
9. Flanschunterlegscheibe
10. Obere Flanschbeilage
11. Flanschabdeckung
12. Flanschmutter
8
KEN002MTG
