5.4.5 Rohrsensor CSM: Bohren in Rohrleitung und Montage

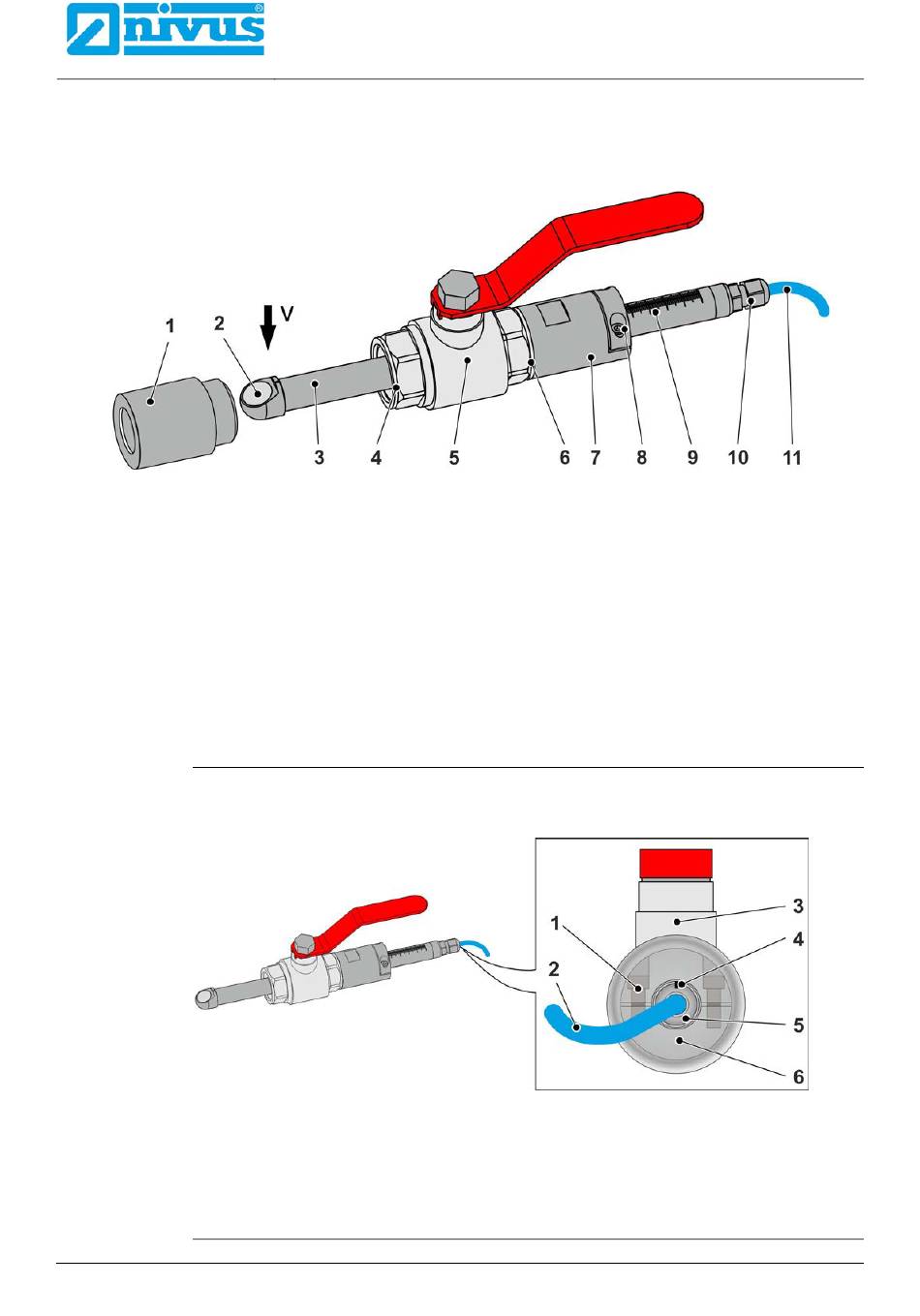

5.4.5.1 Übersicht der Komponenten
1 Anschweißstutzen
2 Sensorsendefläche
3 Rohrsensor
4 Flachdichtung
5
Absperrkugelhahn G1", SW 39
6
Flachdichtung
7 Sensorklemmung, SW 36
8 Verschraubung der Sensorklemmung
9 Skalierung für die Rohrwandstärke (nur gültig, wenn der mitgelieferte Anschweißstutzen (1) ver-
wendet wird)
Mittellinie der Skalierung = Ausrichthilfe: Mittellinie entgegen der Fließrichtung ausrichten
10 Kabelverschraubung
11 Sensorkabel
Abb. 5-28
1 Verschraubung der Sensorklemmung
2 Sensorkabel
3 Absperrkugelhahn
4 Skalierung
5
Rohrsensor CSM
6 Sensorklemmung
Abb. 5-29
Seite 58
Kreuzkorrelations- und Dopplersensoren
Rohrsensor CSM mit Anschweißstutzen
Rohrsensor CSM, Draufsicht auf das Sensorende an der Kabelseite
