MONTAGEANLEITUNG
KLIMAGERÄT
Bitte lesen Sie diese Montageanleitung vor der Montage des Gerätes
vollständig durch.
Die Montage darf nur durch qualifiziertes Personal und muss gemäß den
nationalen Bestimmungen für elektrische Anschlüsse erfolgen.
Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum
späteren Gebrauch auf.

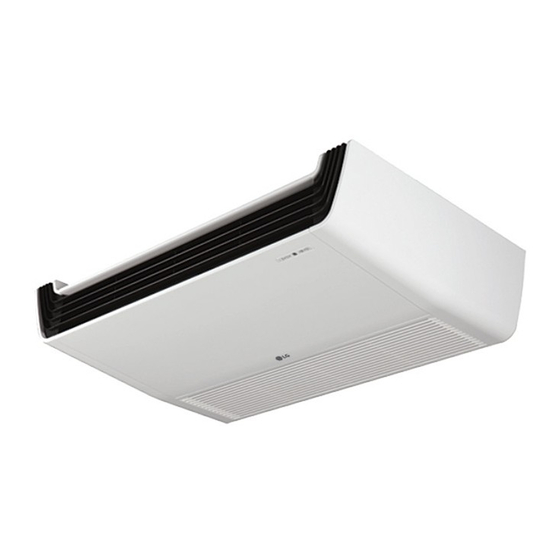

Kassetten-Deckentyps- 1Weg
Übersetzung der ursprünglichen Instruktion
www.lg.com
Copyright © 2017 - 2019 LG Electronics Inc. Alle Rechte vorbehalten.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LG MULTI V

  • Seite 1 Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren Gebrauch auf. Kassetten-Deckentyps- 1Weg Übersetzung der ursprünglichen Instruktion www.lg.com Copyright © 2017 - 2019 LG Electronics Inc. Alle Rechte vorbehalten.
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis INHALTSVERZEICHNIS INSTALLATIONSTEILE SICHERHEITSHINWEISE INSTALLATION Auswahl des besten Standorts Abmessungen Deckenöffnung und Position Aufhängung Kabelanschlüsse Installation der Zierblende (Blenden-Modell) Installation der Zierblende (Gitter-Modell) Kondensatleitung Innengerät DIP-Schalterstellungen Gruppensteuerung einstellen Modell-Bezeichnung Airborne Noise Emission Grenzkonzentration Innengerät...
  • Seite 3: Installationsteile

    Installationsteile Blenden-modell Gitter-modell Luftauslass Lufteinlass Lufteinlass Kabel-Fernbedienung Lufteinlass Kabel-Fernbedienung Luftauslass (Zubehör) (Zubehör) Montagewerkzeuge Name Clip verwenden Abwasserleitung Plasteband Wärmedämmung Tellerscheibe Menge 1 EA 2 EA 8 EA 4 EA 1 SET für gas Form für Flüssigkeiten Bexitzer-Handlbnch Name Papierschablone für die installation Montageanleitung Menge 1 EA...
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Auf Innen- und Außeneinheiten werden die folgenden Symbole angezeigt. Lesen Sie die Bedienungsanleitung sorgfältig Diese Vorrichtung ist mit einem flammbaren durch, bevor Sie das Gerät bedienen. Kühlmittel gefüllt (R32). Dieses Symbol weist darauf hin, dass die Dieses Symbol weist darauf hin, dass die Service-Fachkraft beim Umgang mit diesem Betriebsanleitung sorgfältig gelesen werden Gerät die Anleitung im Installationshandbuch...
  • Seite 5 Sicherheitshinweise • Das Gerät niemals selbst (vom Kunden) montieren, entfernen oder neu installieren. - Es besteht Feuer-, Stromschlag-, Explosions- oder Verletzungsgefahr. • Das Gerät vorsichtig auspacken und montieren. - Scharfe Kanten bergen Verletzungsgefahr. Besonders auf Gehäusekanten und Lamellen des Kondensators und Verdampfers achten. •...
  • Seite 6: Betrieb

    Sicherheitshinweise Betrieb • Das Klimagerät sollte bei extrem hoher Luftfeuchtigkeit oder bei geöffneten Türen/Fenstern nicht lange betrieben werden. - Feuchtigkeit könnte kondensieren und Möbel befeuchten oder beschädigen. • Das Netzkabel darf während des Betriebs nicht herausgezogen oder beschädigt werden. - Es besteht Feuer- oder Stromschlaggefahr. •...
  • Seite 7 Sicherheitshinweise • Gerät beim Betrieb zusammen mit einem Ofen, usw. von Zeit zu Zeit belüften. - Es besteht Feuer- oder Stromschlaggefahr. • Bei Reinigung oder Wartung des Gerätes die Hauptstromversorgung abschalten. - Es besteht die Gefahr von Stromschlägen. • Wenn das Gerät eine längere Zeit nicht betrieben wird, Netzstecker ziehen oder Sicherung ausschalten.
  • Seite 8 Sicherheitshinweise • Jede Person, die an der Arbeit an einem Kältemittelkreislauf beteiligt ist oder sich in einenKältemittelkreislauf einbringt, sollte ein gültiges Zertifikat von einer von der Industrieakkreditierten Beurteilungsbehörde abgeben, die ihre Kompetenz zur Kälteerzeugung inÜbereinstimmung mit einer von der Industrie anerkannten Beurteilungsspezifikation genehmigt.(für R32) •...
  • Seite 9 Sicherheitshinweise • Filter immer sorgfältig einsetzen. Filter alle zwei Wochen oder bei Bedarf öfter reinigen. - Verschmutzte Filter verringern die Leistung des Klimagerätes und könnten zu Fehlfunktionen oder Beschädigungen des Gerätes führen. • Während des Betriebs niemals die Hände oder Gegenstände durch Lufteinlass oder - auslass in das Gerät führen.
  • Seite 10: Installation

    Installation Installation Auswahl des besten Standorts • Es sollten sich keine Wärme- oder Dampfquellen in der Nähe der Einheit befinden. • Es sollten sich keine Hindernisse in der Luftzirkulation befinden. • Eine Position, an der die Luftzirkulation innerhalb des Raumes gut ist. •...
  • Seite 11 Installation Minimale Bodenfläche (für R32) - Das Gerät muss in einem Raum mit einer Bodenfläche installiert, betrieben und gelagert werden, die größer als die Mindestfläche ist. - Verwenden Sie die Grafik der Tabelle, um die minimale Fläche zu bestimmen. - Rohrleitungen sollten vor physischen Schäden geschützt werden und an keinem ungelüfteten Ort installiert sein, falls dieser kleiner ist als A.
  • Seite 12: Abmessungen Deckenöffnung Und Position Aufhängung

    Installation Abmessungen Deckenöffnung und Position Aufhängung • Die Abmessungen der Papierschablone für die Installation ist die gleiche wie die Abmessung der Deckenöffnung. 1 385(Deckenöffnung) 1 285(Befestigungsschraube) Decke 1 180 Wasserwaage TT-Gehause 1 065(Deckenöffnung) VORSICHT 965(Befestigungsschraube) • Dieses Klimagerät verwendet eine Kondensatpumpe. •...
  • Seite 13: Kabelanschlüsse

    Installation Kabelanschlüsse • Schließen Sie die Kabel, je nach Außengeräteanschluss, einzeln an die Anschlüsse der Reglerkarte an. •  Die Farben der Außengerätekabel und der jeweiligen Anschlüsse müssen mit den Farben am Innengerät übereinstimmen. Anschlussleiste des Außengerätes Anschlussleiste innen SODU INTERNET DRY1 DRY2 GND 12 V...
  • Seite 14: Installation Der Zierblende (Blenden-Modell)

    Installation Installation der Zierblende (Blenden-Modell) Entfernen Sie immer vor der Montage der Die Zierblende besitzt eine Einbaurichtung. Zierblende die Papierschablone. 1. Öffnen Sie die Luftauslassklappe und ziehen Sie die Seitenabdeckungen ab. 2. Nehmen Sie die Lufteinlassklappe von der Verkleidung ab. 3.
  • Seite 15: Installation Der Zierblende (Gitter-Modell)

    Installation Installation der Zierblende (Gitter-Modell) Entfernen Sie immer vor der Montage der Die Zierblende besitzt eine Einbaurichtung. Zierblende die Papierschablone. 1. Öffnen Sie die Luftauslassklappe und ziehen Sie die Seitenabdeckungen ab. 2. Nehmen Sie das Lufteinlassgitter von der Verkleidung ab. 3.
  • Seite 16: Kondensatleitung Innengerät

    Installation Kondensatleitung Innengerät • Die Kondensatleitung muss mit Gefälle verlegt Aufwärtsverlegung Rohrschelle werden (1:50 bis 1:100). Vergewissern Sie sich, dass unzulässig die Leitung nicht mit Gegengefälle verlegt wird, um ein Rückfließen zu verhindern. Innengerät • Achten Sie darauf, beim Anschluss der Kondensatverrohrung keine Gewalt auf den Kondensatanschluss des Innengeräts auszuüben.
  • Seite 17: Dip-Schalterstellungen

    Weitere SW8: VORSICHT Bei Multi V-Geräten müssen sich DIP-Schalter 1, 2, 6 und 8 in der Stellung AUS befinden. 2. Außengerät Falls ein Gerät die erforderlichen Voraussetzungen erfüllt, kann es über die “Auto-Adressierung” automatisch mit der optimierten Geschwindigkeit gestartet werden, wenn diese über den DIP-Schalter Nr.
  • Seite 18: Gruppensteuerung Einstellen

    Installation Gruppensteuerung einstellen 1. Gruppensteuerung 1 n Kabel-Fernbedienung 1 + Standard-Innengeräte LGAP-Netzwerksystem oder Signal Master Slave Slave Slave 12 V Anzeige Fehlermeldung Zwischen Slave-Innengeräten dürfen ausschließlich serielle Signal- sowie Masseleitungen angeschlossen werden Master n DIP-Schalter auf Leiterplatine (Innengeräte Kassetten- und Rohrführungsmodelle) ¿...
  • Seite 19: Group Control

    Installation h Seit Februar 2009 können ebenfalls Innengeräte angeschlossen werden. h Bei fehlender Einstellung fü r Master und Slave können Fehlfunktionen auftreten. h Während der Gruppensteuerung können folgende Funktionen genutzt werden. - Betriebswahl, Stop oder Modus - Anzeige von Temperatureinstellung und Raumtemperatur - Einstellen der Uhrzeit - Steuerung der Strömungsrate (Stark/Mittel/Gering) - Programmierung der Zeitschaltuhr...
  • Seite 20 Installation 3. Gruppensteuerung 3 n Gemeinsame Montage von Innengeräten und einem Gerät mit Frischluftzufuhr LGAP-Netzwerksystem oder FAU- FAU- Gerät Signal Gerät Master Slave Master Slave 12 V Anzeige Fehlermeldung Anzeige Fehlermeldung Master Master h Bei gemeinsamer Montage eines Standard-Innengerätes und eines Gerätes mit Frischluftzufuhr müssen das Gerät mit Frischluftzufuhr und die Standardgeräte separat angeschlossen werden.
  • Seite 21: Fernbedienung

    Installation 4. 2 Fernbedienung n 2 Kabel-Fernbedienungen + 1 Innengerät LGAP-Netzwerksystem oder Slave Slave Slave Signal Master 12 V Anzeige Fehlermeldung Master Slave 1. Es können bis zu zwei Kabel-Fernbedienungen (max.) an ein Innengerät angeschlossen werden. Es darf nur ein Innengerät auf Master eingestellt werden. Die übrigen Geräte müssen sich in der Einstellung Slave befinden.
  • Seite 22: Zubehörteile Für Einstellung Der Gruppensteuerung

    Installation 5. Zubehörteile für Einstellung der Gruppensteuerung Zur Gruppensteuerung sind folgende Zubehörteile erforderlich. 2 Innengeräte + 1 Kabel-Fernbedienung 1 Innengerät + 2 Kabel-Fernbedienungen h PZCWRCG3-Anschlusskabel h PZCWRC2-Anschlusskabel Slave Master PZCWRC2 PZCWRCG3 Master Master Slave VORSICHT • Sollten die örtlichen Bauvorschriften das Verlegen von Kabeln in Zwischenräumen vorschreiben, müssen vollständig abgedichtete, feuerfeste Kabelkanäle montiert werden.
  • Seite 23: Modell-Bezeichnung

    Installation Modell-Bezeichnung Seriennummer Zusammenstellung der Funktionen A/B : Basisfunktion L : Neo-Plasma (Wandmontage) C/D : Plasma (Decken-Kassette) G : Geringe statische Aufladung K : Hohe Gesamtwärmeleistung U : Standgerät ohne Gehäuse SE/S8 – R : Spiegel V : Silber B : Blau (ART COOL Typ Panel-farben) SF –...
  • Seite 24 Innengerät...
