Ein erneuter Interrupt (durch Verlassen des Schalterbereiches) stoppt den
Schrittmotor exakt am Maschinen-Nullpunkt. Hierbei wird eine Wiederholgenauigkeit
von ± 1 Schritt erreicht.
Bei Verwendung eines induktiven, kapazitiven oder optischen Näherungsschalters
verbinden Sie den Minus-Pol des Sensors mit dem GND-Signal der Antriebseinheit
sowie den Signalausgang des Sensors (open-collector) mit dem Steuerungseingang
Ref.Sw.
IT 116 G
IT 116 N
IT 116

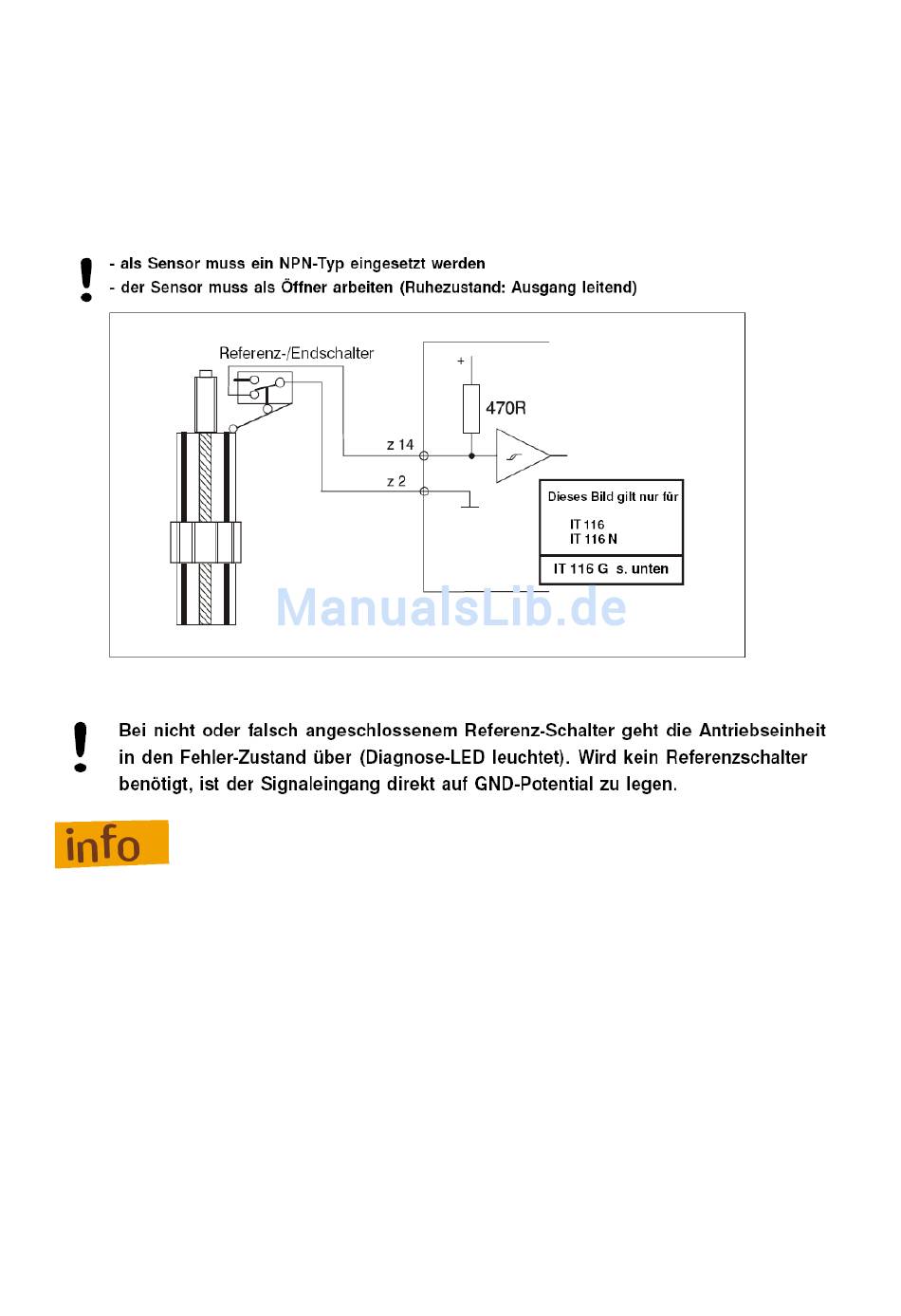

Bild 3: Anschluss Referenzschalter

Bei dieser Antriebssteuerung befindet sich der
Referenzschaltereingang
an Pin 9 des 9pol. Sub D-Buchsenstecker Steppermotor. An
Pin 5 liegt + 24 V an (siehe Kapitel 4.10.3).
Bei dieser Antriebssteuerung ist der Referenzschaltereingang
gegen
Masse geschaltet (siehe Bild 3).
Bei dieser Antriebssteuerung ist der Referenzschaltereingang
gegen
Masse geschaltet (siehe Bild 3).
Seite - 17
