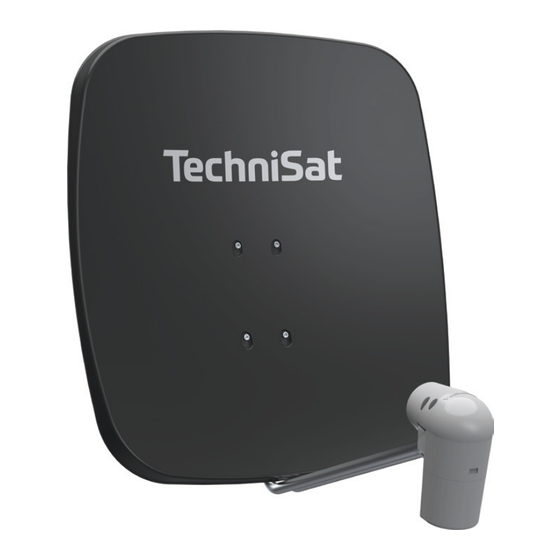

- Seite 1 Montageanleitung SATMAN 65 PLUS DigitalSat-Antenne aus Aluminium mit komplett vormontierter AZ/EL-Halterung...
-
Seite 2: Sicherheitshinweise
1 Verwendungszweck Die DigitalSat-Antenne SATMAN 65 PLUS ist für den Empfang des Satellitensi- gnals im KU-Band (10,7 - 12,75 GHz) von geostationären Satelliten geeignet. 2 Sicherheitshinweise • Die DigitalSat-Antenne sowie alle • Die Montage und Demontage der ihre Teile dürfen nicht der Einwir- DigitalSat-Antenne ist von sachkun- kung von Kräften ausgesetzt wer-... -
Seite 3: Pflicht Zur Antenneninspektion
Folgende Hinweise dienen dem von • Als geeigneter Erdungsleiter gilt ein Ihnen beauftragten Fachmann als Einzelmassivdraht mit einen Min- Information: destquerschnitt von 16 mm² Kupfer, isoliert oder blank, oder 25 mm² • Der Antennenträger ist auf kürzes- Aluminium, oder 50 mm² Stahl, oder tem Wege, geradlinig und möglichst metallische Hausinstallationen, vor- senkrecht, mit der Blitzschutzanlage... -
Seite 4: Montage
der Leistung verpflichtet ist. Beschwer- gebrauchs sind bei der Verkaufsstelle, den, Reklamationen und sonstige beim Vertreiber oder dem Hersteller Zweifelsfälle hinsichtlich der ordnungs- anzumelden. gemäßen Montage und des Antennen- 4 Aufbau Stellen Sie sicher, dass von dem vorge- um eine Abschwächung des Empfangs sehenen Montageplatz aus freie Sicht durch dieses Hindernis zu vermeiden. -
Seite 5: Ausrichten Der Antenne
3. Befestigen Sie nun den Spiegel mit Hilfe der Innensechskantschrauben am Spiegelhalter. 4. Schieben Sie das UNYSAT-LNB-Ge- häuse auf den Feedhalter und schrau- ben Sie es mit der selbstschneiden- den Innensechskantschraube fest. 5 Ausrichten der Antenne Wir empfehlen bei der Einstellung der Antenne ein geeignetes Anten- nenmessgeräte zu verwenden. - Seite 6 6 AZ/EL-Tabelle ASTRA 19,2° Ost Eutelsat 13° Ost Aachen 163.28 30.54 171.12 31.48 Augsburg 168.98 33.90 177.23 34.44 Berlin 172.60 29.71 180.24 29.96 Beucha 171.68 30.93 179.76 31.25 Bielefeld 166.58 29.67 174.37 30.35 Bonn 164.54 30.78 172.42 31.63 Brandenburg 171.67 29.76 179.63 30.08...
- Seite 7 ASTRA 19,2° Ost Eutelsat 13° Ost Karlstadt 167.77 32.03 175.81 32.66 Kassel 167.67 30.56 175.55 31.17 Kiel 168.92 27.46 176.52 27.96 Koblenz 165.09 31.26 173.02 32.08 Krefeld 164.00 30.05 171.80 30.94 Köln 164.41 30.53 172.26 31.39 Landshut 170.66 33.88 178.96 34.29 Leipzig 171.31...
-
Seite 8: Technische Daten
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Änderungen und Druckfehler vorbehalten. Stand 03/19 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. TechniSat ist ein eingetragenes Warenzeichen der TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun...
