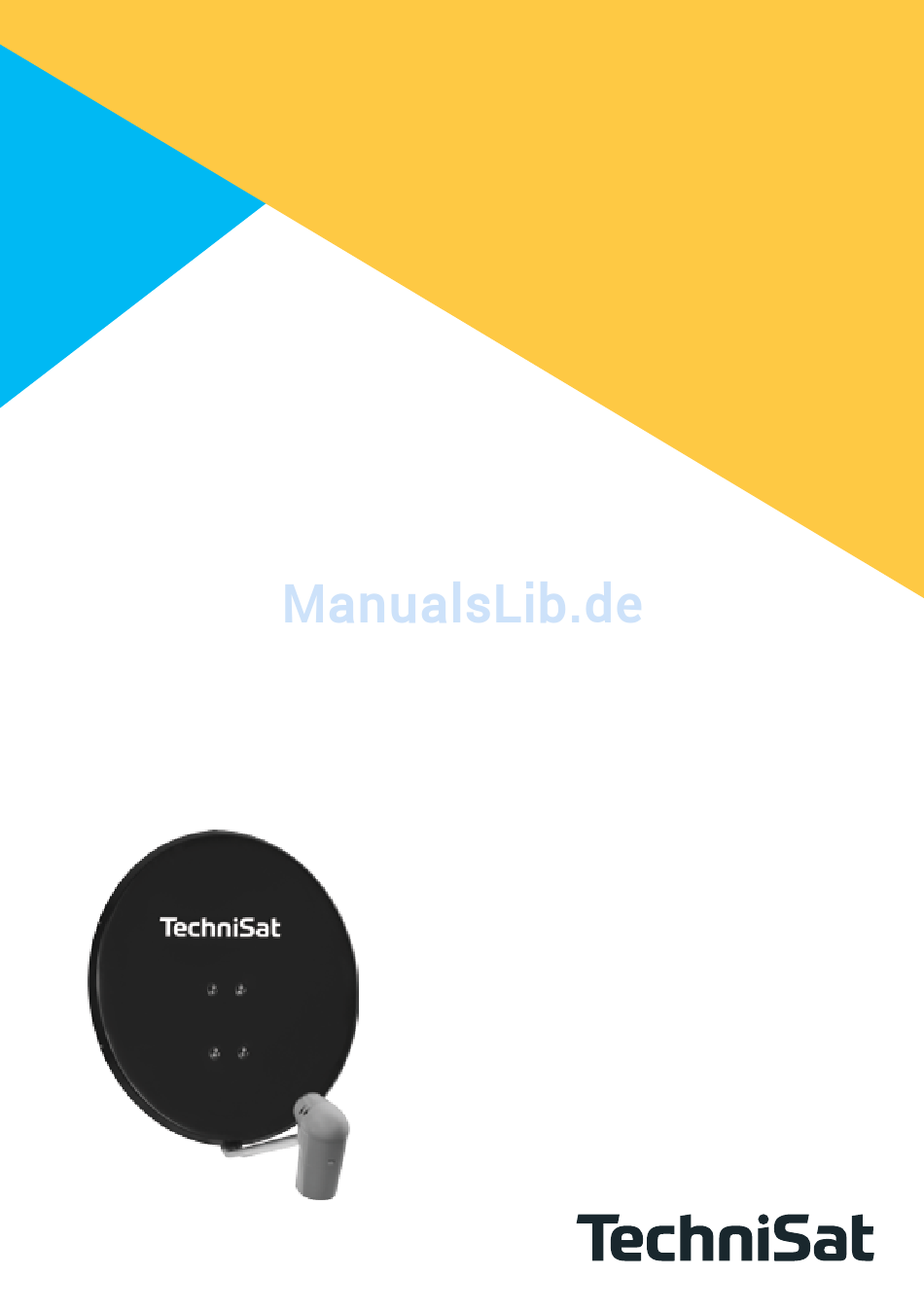

- Seite 1 Montageanleitung SATMAN 650 PLUS SATMAN 850 PLUS DigitalSat-Antenne aus Aluminium mit komplett vormontierter AZ/EL-Halterung...
- Seite 2 Allgemeines SATMAN 650 PLUS Die Außeneinheit SATMAN 650 PLUS ist besonders für Einteilnehmeranlagen zum Empfang des Satelliten ASTRA 19,2° Ost konzipiert. 1.2 SATMAN 850 PLUS Die Außeneinheit SATMAN 850 PLUS ist vor allem zum Empfang der Satelli- ten ASTRA 19,2° Ost und Eutelsat 13° Ost konzipiert. Auf Grund des 85 cm Off- set-Spiegels kann diese Außen einheit auch für größere Verteilanlagen (z.B.
-
Seite 3: Montage
Montage Befestigen Sie den Spiegelhalter an den dafür vor- gesehenen Mast. Ziehen Sie dabei die Schrauben nicht ganz fest. Die Halterung muss sich noch dre- hen lassen. 2. Lösen Sie die 4 Innensechskantschrauben am Spie- gelhalter, um den Spiegel an den Schlüsselloch- bohrungen einzuhängen. -
Seite 4: Ausrichten Des Satman Spiegels
Ausrichten des SATMAN Spiegels Die Einstellung der Außeneinheit sollte mit Hilfe eines Messgerätes vorgenommen werden. Sollte kein Messgerät vorhanden sein, kann anhand der folgenden Be- schreibung auch ein Receiver mit einem Fernsehgerät verwendet werden. Um im Multifeedbetrieb die bestmögliche Empfangsqualität beider Satelliten zu erreichen, sollte Eutelsat direkt und ASTRA schielend empfangen werden. -
Seite 5: Blitzschutz Und Erdung
50 mm² Stahl, oder metallische Hausinstallationen, vorausgesetzt dass deren Querschnitte und Dauerhaftigkeit mindestens den Anforderungen an Erdungs- leiter entsprechen. Keinesfalls sind Schutzleiter oder Koaxialkabel-Außenleiter dafür zu verwenden! Technische Daten Bezeichnung Einheit SATMAN 650 PLUS SATMAN 850 PLUS Reflektor Durchmesser 676 x 756 846 x 904 Material Aluminium Aluminium Materialstärke... - Seite 6 AZ/EL-Tabelle ASTRA 19,2° Ost Eutelsat 13° Ost Aachen 163.28 30.54 171.12 31.48 Augsburg 168.98 33.90 177.23 34.44 Berlin 172.60 29.71 180.24 29.96 Beucha 171.68 30.93 179.76 31.25 Bielefeld 166.58 29.67 174.37 30.35 Bonn 164.54 30.78 172.42 31.63 Brandenburg 171.67 29.76 179.63 30.08 Braunschweig...
- Seite 7 ASTRA 19,2° Ost Eutelsat 13° Ost Karlstadt 167.77 32.03 175.81 32.66 Kassel 167.67 30.56 175.55 31.17 Kiel 168.92 27.46 176.52 27.96 Koblenz 165.09 31.26 173.02 32.08 Krefeld 164.00 30.05 171.80 30.94 Köln 164.41 30.53 172.26 31.39 Landshut 170.66 33.88 178.96 34.29 Leipzig 171.31...
- Seite 8 Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Änderungen und Druckfehler vorbehalten. Stand 09/16 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. TechniSat ist ein eingetragenes Warenzeichen der TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun...
