Bedienung
Hubeinrichtung mit Minihebel
Vierfach steuern
GEFAHR
Hineingreifen oder Hineinsteigen in bewegte Teile
des Staplers (z. B. Hubgerüst, Schubeinrichtun-
gen, Arbeitseinrichtungen, Lastaufnahmeeinrich-
tungen usw.) kann zu schweren Verletzungen oder
zum Tode führen und ist verboten.
– Sicherheitsvorschriften für den Umgang mit
Lasten beachten.
– Hubeinrichtung nur vom Fahrersitz aus betäti-
gen.

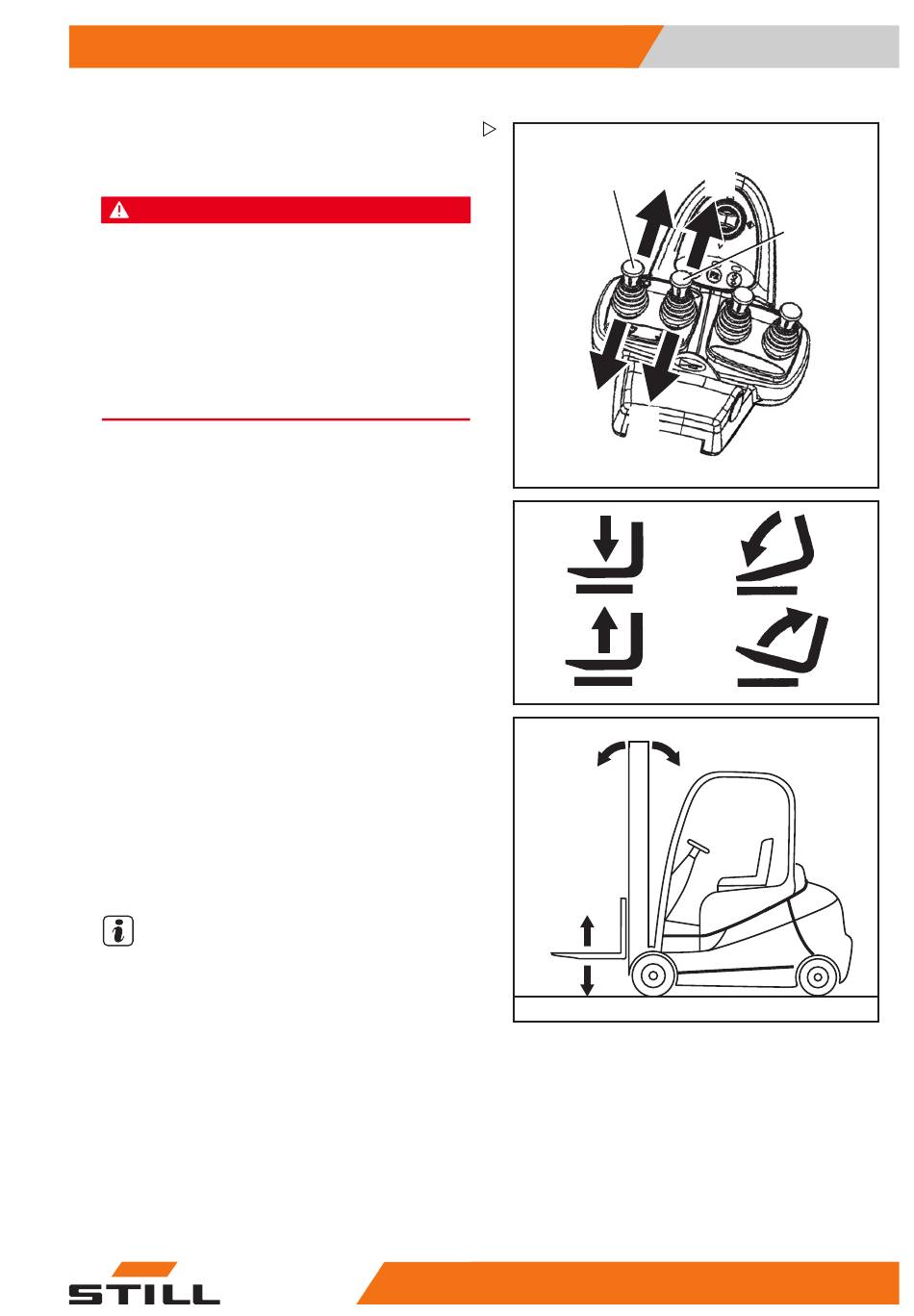

Hubgerüst neigen
Hubgerüst nach vorne neigen:
– Bedienhebel „Hubgerüst" (1) in Pfeilrich-
tung (A) bewegen.
Hubgerüst nach hinten neigen:
– Bedienhebel „Hubgerüst" (1) in Pfeilrich-
tung (B) bewegen.
Gabelträger heben, senken
Gabelträger heben:
– Bedienhebel „Heben-Senken" (2) in Pfeil-
richtung (D) bewegen.
Gabelträger senken:
– Bedienhebel „Heben-Senken" (2) in Pfeil-
richtung (C) bewegen.
HINWEIS
Die Symbole an den Bedienhebeln zeigen
die Bewegungsrichtung des Hubgerüstes
bzw. des Gabelträgers beim Bewegen der
Bedienhebel.
50988011879 DE - 11/2018
A
1
C
B
D
C D
B
A
4
Heben
2
7325_003-037
7312_003-114
7312_003-022_V2
157
