Technische Dokumentation unico 8-60
unico Doppelanlage mit zwei Heizkreisen und Warmwasser

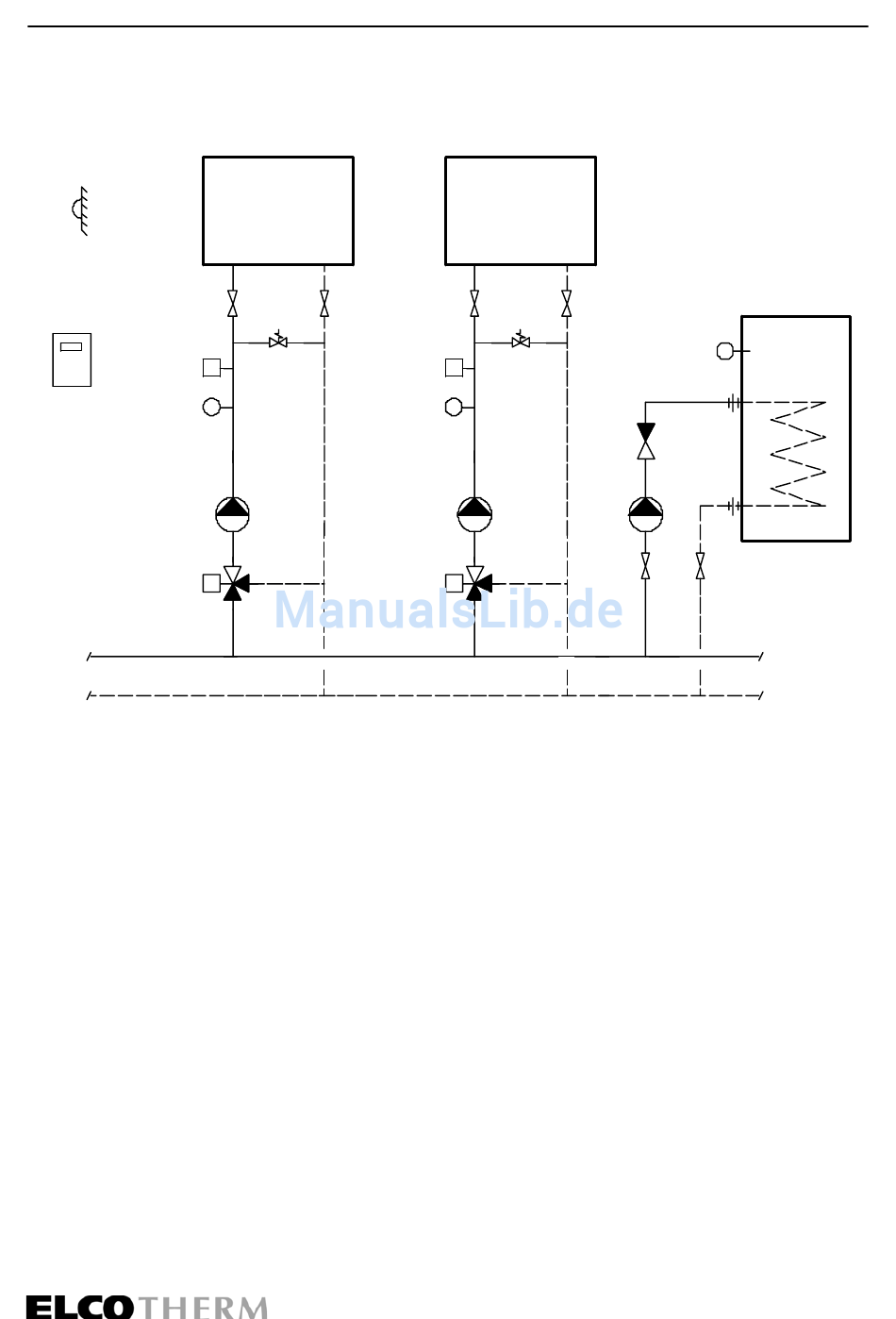

Prinzipschema
5
6
17a
8a
23a
22a
29
Legende:
5
Aussenfühler
6
Fernbedienung RS 30
(mit/ohne Raumeinfluss)
8 a, b
Vorlauffühler zu MAD
12
Speicherwassererwärmer
13
Speicherfühler
16 a,b Raumheizung
22 a,b Mischventil
23 a,b Heizkreispumpe
24
Speicherladepumpe
26
Rückschlagventil
Bedienung: Siehe Betriebsanleitung unico mit RS 30, Heizungssystem C und D
16a
19
17b
8b
23b
22b
16b
19
24
Optionen:
17 a,b Temperaturbegrenzer FBH
19
Überströmventil
(je nach Heizungssystem
erforderlich)
21
Weitere Heizkreise
29
zu Gasheizkessel unico
