Inhaltszusammenfassung für Atag BrainQ RSC/6

  • Seite 2: Inhaltsverzeichnis

    Inhalt Seite 2 Bedienebene ............... . . Anzeige- und Bedienungselemente Bedienung-Display-Grundanzeige .
  • Seite 3 Seite 3 Programmierebene Einstieg-Ebenenübersicht ..................14 Schaltzeitenprogrammierung .

  • Seite 4: Anzeige- Und Bedienungselemente

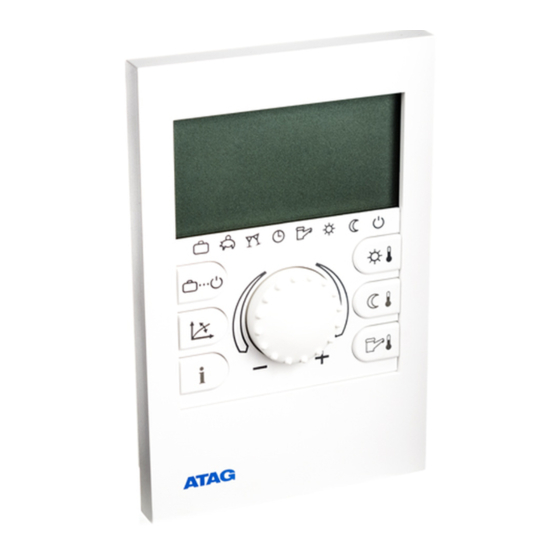

    Seite 4 Anzeige- und Bedienungselemente Display Betriebsartenwahltaste Gewünschte Tages-Raumtemperatur Taste zur Einstellung der Heizkurve Gewünschte abgesenkte Raumtemperatur Info-Taste für Temperaturen und Betriebszustände Gewünschte Warmwassertemperatur Drück-Dreh-Knopf...

  • Seite 5: Bedienung-Display-Grundanzeige

    Bedienung Symbolik in der Bedienungsanleitung: Der zentrale Drück-Dreh-Knopf und die mit Symbolen beschrifteten Tasten machen die Bedienung ein- fach und überschaubar. Es wird jedoch empfohlen, sich vorab über die ständig wiederkehrenden Bedienschritte zu informieren. – Jeder veränderbare Wert erscheint im Display blinkend und kann mit dem Drück-Dreh-Knopf ver- Drehen: auswählen, ändern ändert werden.

  • Seite 6: Raumtemperatur-Korrektur

    Seite 6 Raumtemperatur-Korrektur Bei kurzer Betätigung des Drück-Dreh-Knopfes im Grundanzeigemodus kann die gewünschte Tages- bzw. Absenk-Raumtemperatur gemäß nebenste- hendem Schema korrigiert werden. Aktuelle Tages- oder Absenk-Raumtemperatur Eine Raumtemperatur-Korrektur kann in den Betriebsarten AUTOMATIK, ABWESEND und PARTY Temperatur j j A A U U M M - - T T E E M M P P vorgenommen werden und wirkt nur für die Dauer des aktuellen Zyklus im Heiz- oder Absenkbetrieb -2 2 1 1 0 0...

  • Seite 7: Basistemperaturen

    Basistemperaturen Taste für die gewünschte Raumtemperatur während des Tages Taste für die gewünschte Raumtemperatur während des reduzierten Heizbetriebes. Taste für die gewünschte Warmwasser- temperatur während Tages Tages-Raumtemperatur Absenk-Raumtemperatur Warmwassertemperatur Die Basistemperaturen dienen als Ausgangswerte Temperatur für die vorübergehenden Betriebsarten PARTY und j j A A U U M M - - T T A A G G j j A A U U M M - - N N A A C C H H T T W W A A j j M M W W A A S S S S E E R R...

  • Seite 8: Betriebsartenwahl Für Heizung Und Warmwasser (Übersicht)

    Seite 8 Betriebsartenwahl für Heizung und Warmwasser Mit dieser Taste wird die gewünschte Betriebsart für den Heiz- bzw. Warmwasserkreis ausgewählt. Diese erscheint in der Anzeige im Klartext, gleichzeitig zeigt eine Pfeilmarkierung am unteren Rand im Display auf das zugehörige Betriebsartensymbol. Anwählen: Beim Antippen der Betriebsartenwahltaste erscheint die gegenwärtig aktive Betriebsart blinkend.

  • Seite 9: Funktion Der Betriebsarten (Urlaub, Abwesend, Party, Automatik, Sommer, Heizen, Reduziert, Standby)

    Funktion der Betriebsarten Heizungsanlage Heizbetrieb Heizbetrieb Heizbetrieb nur Warmwasser ständiger ständig reduzierter Anlage aus im Urlaub aus unterbrechen verlängern nach Schaltuhr Heizung aus Heizbetrieb Heizbetrieb Frostschutz aktiv U U j j L L A A U U B B B B I I S S A A B B W W E E S S E E N N D D P P A A j j T T Y Y M M I I .

  • Seite 10: Betriebsarten-Kurzwahl (Automatik, Abwesend, Party, Manuelle Warmwassernachladung)

    Seite 10 Betriebsarten-Kurzwahl Kurzzeit-Betriebsarten Häufig gewählte Betriebsarten wie PARTY oder ABWESEND sowie die manuelle Warm- wassernachladung können gemäß nebenste- hendem Schema direkt aufgerufen werden. Rücksprung zum Automatikbetrieb 3 sec 3 sec 3 sec 3 sec Wird die Betriebsartenwahltaste ca. 3 sec lang gedrückt, so wird unmittelbar der Auto- Automatikbetrieb Partybetrieb...

  • Seite 11: Heizkurveneinstellung

    Taste zur Heizkurveneinstellung des witte- H e i z k u r v e rungsgeführten Heizkreises. Die Einstellung der Heizkurve ist anlagenabhängig und gibt an, welche Wärmeerzeugertemperatur sich bei der jeweiligen Außentemperatur einstellt. Die Steilheit gibt an, um wieviel Grad sich die Wärme- erzeugertemperatur ändert, wenn die Außentemperatur um ein Grad steigt oder fällt.

  • Seite 12: Anlageninformationen

    Seite12 Anlageninformationen Einsprung in die Info-Ebene Informationstaste für Anlagentemperaturen und Heizkreisinformationen. Die Abfrage A A U U S S S S E E N N erfolgt je nach Richtung mit dem Drück- 1 1 3 3 . . 5 5 °C Dreh-Knopf.

  • Seite 13: Info-Zeit

    zeigt von Heizkreispumpe und Speicherladepumpe Wassererwärmertemperatur Raumtemperatur j j A A U U M M T T E E M M P P D D K K W W A A j j M M W W A A S S S S E E j j Direkter Heizkreis nur mit elektronischem 5 5 2 2 .

  • Seite 14: Programmierebene - Ebenenübersicht

    Seite 14 Programmierebene – Ebenenübersicht M M I I . . 2 2 5 5 . . J J U U N N . . 0 0 3 3 Grundanzeige 2 2 0 0 . . 5 5 °C 1 1 9 9 : : 4 4 5 5 (z.B.
  • Seite 15 Parameter 03 Parameter 16 Parameter 27 HEIZBEGINN BEDIENMODUS TAG-MONAT WW-TEMPERATUR Heizkurve gemeinsam (1) gewählter Zyklus (Basistemperatur) (Steilheit) (2 ) getrennt zurück weiter zurück weiter zurück weiter zurück weiter Parameter 04 HEIZENDE ZEITUMSTELLUNG Sommerabschaltg. SOMMER-WINTER gewählter Zyklus (Heizgrenzwert) Anwählen und Ändern von Parametern und Einstellwerten zurück weiter...

  • Seite 16: Schaltzeitenprogrammierung

    Seite 16 Schaltzeitenprogrammierung In dieser Betriebsart können individuelle Schaltzeitenprogramme für den Heiz- und Warmwasser- M M I I 2 2 5 5 . . J J U U N N . . ; ; 0 0 3 3 Grundanzeige Betrieb erstellt werden. Hierbei wird nach Anwahl des jeweiligen Kreises das werkseitige 2 2 0 0 .

  • Seite 17: Ändern - Ausstieg

    0 0 6 6 . . 0 0 0 0 - - 2 2 2 2 . . 0 0 0 0 - - - - . . - - - - - - - - - - . . - - - - 0 0 6 6 .

  • Seite 18: Kopieren Von Schaltzeiten (Blockbildung)

    Seite 18 Kopieren von Schaltzeiten (Blockbildung) M M I I 2 2 5 5 . . J J U U N N . . ; ; 0 0 3 3 Grundanzeige 2 2 0 0 . . 5 5 °C 1 1 5 5 : : 3 3 0 0 Mit dieser Funktion lassen sich die Schaltzeiten eines beliebigen Wochentages auf andere Tage (Mo-So) oder auf die ganze Woche (1-7) oder Gruppen wie Werk-...
  • Seite 19 K K O O P P I I E E R R E E N N Quelle wählen Ändern - Ausstieg : Einstellbereich: Montag (MO)...Sonntag (SO) M M O O V V O O N N Beispiel: Montag Jeder blinkende Einstellwert kann mit dem Drück-Dreh-Knopf bei Bedarf korrigiert übernehmen und durch Antippen übernommen werden.

  • Seite 20: Rückladen Des Standardprogramms - Löschen Des Eigenen Programms

    Seite 20 Rückladen des Standardprogramms - Löschen des eigenen Programms M M I I . . 2 2 5 5 . . J J U U N N . . ; ; 0 0 3 3 Grundanzeige 2 2 0 0 . . 5 5 °C 1 1 5 5 : : 3 3 0 0 Ein individuell erstelltes Schaltzeitenprogramm kann gemäß...

  • Seite 21: Rücksetzen

    ggf. Programm wählen, sofern freigeschaltet Rücksetzen 3sec ca. 3 Sekunden drücken j j U U E E C C K K S S E E T T Z Z E E N N Standardprogramm wurde zurückgeladen O O K K Individuelles Programm wurde gelöscht! Standard-Schaltzeitenprogramme Schaltzeitenprogramm P1...

  • Seite 22: Tabelle Für Eigene Schaltzeitenprogramme

    Seite 22 Tabelle für eigene Schaltzeitenprogramme Schaltzeitenprogramm P1 Schaltzeitenprogramm P2 Schaltzeitenprogramm P3 Zyklus 1 Zyklus 2 Zyklus 3 Zyklus 1 Zyklus 2 Zyklus 3 Zyklus 1 Zyklus 2 Zyklus 3 Zyklus 1 Zyklus 2 Zyklus 3 Zyklus 1 Zyklus 2 Zyklus 3 Zyklus 1 Zyklus 2...

  • Seite 23: Ebene Uhr-Datum (Uhrzeit, Jahr, Monat, Tag, Wochentag, Automatische Sommer-Winterzeit-Umstellung)

    UHR-DATUM Einsprung: siehe Ebenen-Übersicht Seite 14-15 U U H H j j - - D D A A T T U U M M ¢ ¢ Aussprung: Taste oder nach 60 Sekunden automatisch Einsprung : Ändern: Angewählten blinkenden Wert durch Antippen des Drück-Dreh-Knopfes übernehmen.

  • Seite 24: Erweiterte Betreiberebene

    Seite 24 ERWEITERTE BETREIBEREBENE Die erweiterte Betreiberebe beinhaltet die Ebenen SYSTEM, Code-Eingabe WARMWASSER und DIREKTKREIS. Nach Eingabe eines ent- sprechenden Codes werden die für den fachlich orientierten Betreiber zugänglichen Parameter freigeschaltet und können je nach Anlagenausführung bearbeitet werden. Beide Tasten ca. drei Sekunden lang Code-Eingabe gemeinsam drücken Zur Eingabe des Codes für die erweiterte Betreiberebene sind...

  • Seite 25: Ebene System (Sprachwahl, Zeitprogramme, Bedienmodus, Sommerabschaltung, Automatische Aussprungszeit, Parameter Rücksetzen)

    SYSTEM Hinweis: Nur mit Code 1234 aufrufbar. Einsprung: siehe Ebenen-Übersicht Seite 14-15 S S Y Y S S T T E E M M ¢ ¢ Aussprung: Taste Inhalt: Allgemeine Begrenzungsparameter und Vorgaben, die oder nach 60 Sekunden automatisch S S Y Y S S T T sich auf das jeweilige Heizsystem beziehen.

  • Seite 26: Gemeinsame Auswahl

    Seite 26 Parameter 3 - Bedienmodus P P A A j j A A M M E E T T E E j j 0 0 3 3 Einstellbereich: 1 = gemeinsame Auswahl 2 = getrennte Auswahl S S Y Y S S T T Werkseinstellung: 1 Gemeinsame Auswahl: ¢...

  • Seite 27: Parameter 4 - Sommerabschaltung

    Parameter 4 - Sommerabschaltung P P A A j j A A M M E E T T E E j j 0 0 4 4 Einstellbereich: AUS, 10.0 bis 30,0 °C S S Y Y S S T T 2 2 0 0 .

  • Seite 28: Parameter-Reset

    Seite 28 Parameter-Reset j j U U E E C C K K S S E E T T Z Z E E N N Mit dieser Funktion können alle vorgenommenen Änderungen S S Y Y S S T T in den Programmierebenen auf die Werkseinstellung zurück- gesetzt werden.

  • Seite 29: Ebene Warmwasser (Spartemperatur, Legionellenschutz, Warmwasser-Basistemperatur)

    WARMWASSER Einsprung: siehe Ebenen-Übersicht Seite 14-15 Hinweis: Nur mit Code 1234 aufrufbar. W W A A j j M M W W A A S S S S E E j j ¢ ¢ Aussprung: Taste oder nach 60 Sekunden automatisch Diese Ebene beinhaltet die Parameter zur Einstellung der Warm- W W W W wasser-Spartemperatur und des Legionellenschutzes.

  • Seite 30: Anwendung

    Seite 30 Parameter 16 - Warmwasser-Basistemperatur P P A A j j A A M M E E T T E E j j 1 1 6 6 Einstellbereich: 10.0 °C bis WW-Maximalbegrenzung 5 5 5 5 . . 0 0 °C W W W W Werkseinstellung: 55 °C...

  • Seite 31: Ebene Direktkreis (Reduzierte Betriebsart, Raumaufschaltung, Raumfaktor, Heizkurvenadaption, Einschaltoptimierung, Basiswerte)

    DIREKTKREIS Einsprung: siehe Ebenen-Übersicht Seite 14-15 Hinweis: Nur mit Code 1234 aufrufbar. D D I I R R E E K K T T K K R R E E I I S S ¢ ¢ Aussprung: Taste oder nach 60 Sekunden automatisch Diese Ebene beinhaltet die Parameter für den direkten Heizkreis D D K K zur Einstellung der reduzierten Betriebsart und zur Anpassung an...
  • Seite 32 Seite 32 Parameter 3 - Raumaufschaltung P P A A j j A A M M E E T T E E j j 0 0 3 3 Einstellbereich: AUS, 1, 3 Werkseinstellung: 3 D D K K Dieser Parameter aktiviert den Raumfühler und schaltet alle mit Hinweis: Der Raumfühler darf nicht aktiviert werden: nächster Parameter der Raumtemperatur in Zusammenhang stehenden Parameter...
  • Seite 33 Beispiel: Parameter 4 - Raumfaktor P P A A j j A A M M E E T T E E j j 0 0 4 4 eingestellter Raumsollwert = 21 °C Einstellbereich: AUS, 1. . . 500 %, RC A A U U S S aktuelle Raumtemperatur = 20 °C Werkseinstellung: AUS...
  • Seite 34 Seite 34 Parameter 5 - Heizkurvenadaption P P A A j j A A M M E E T T E E j j 0 0 5 5 Einstellbereich: AUS, EIN A A U U S S Werkseinstellung: D D K K Dieser Parameter bewirkt eine selbstätige Anpassung (d.h.
  • Seite 35 Parameter 6 - Einschaltoptimierung P P A A j j A A M M E E T T E E j j 0 0 6 6 Einstellbereich: AUS, 1. . . 8 h A A U U S S Werkseinstellung: D D K K Dieser Parameter berechnet innerhalb des vorgegebenen Anwendung (nur bei witterungsgeführten Systemen):...
  • Seite 36 Seite 36 Parameter 26 - Absenk-Raumtemperatur (Basiswert) P P A A j j A A M M E E T T E E j j 2 2 6 6 Einstellbereich: 5.0. . . 30.0 °C 2 2 1 1 . . 0 0 °C D D K K Werkseinstellung:...

  • Seite 37: Störmeldungen

    Störmeldungen Beispiel für Fühlerstörmeldungen Das Regelgerät beinhaltet eine umfangreiche Störmeldelogik, die V V O O j j L L A A U U F F (Kurzschluß oder Unterbrechung) sowohl Reglerstörungen als auch Gerätestörungen mittels eines 1 1 2 2 - - 0 0 E E j j j j O O R R zugehörigen Fehlercodes vorrangig anzeigt.
  • Seite 38 Notizen Seite 38...

  • Seite 39: Technische Daten

    Technische Daten (Raumstation) Elektrischer Anschluß (Raumstation) Versorgungsspannung: Über Datenbus Sockel (Oberteil entfernt) (Sicherheitskleinspannung nach EN 60730) Leistungsaufnahme: 300 mW Busschnittstelle: RS 485 Umgebungstemperatur: 0...50 °C Lagertemperatur: -25...60 °C Schutzart nach EN 60529: IP 20 Schutzklasse nachEN 60730: Geprüft nach: VDE 60 730 Gehäuseabmessungen: 90 x 138 x 28 mm (BxHxT) Gehäusematerial:...
