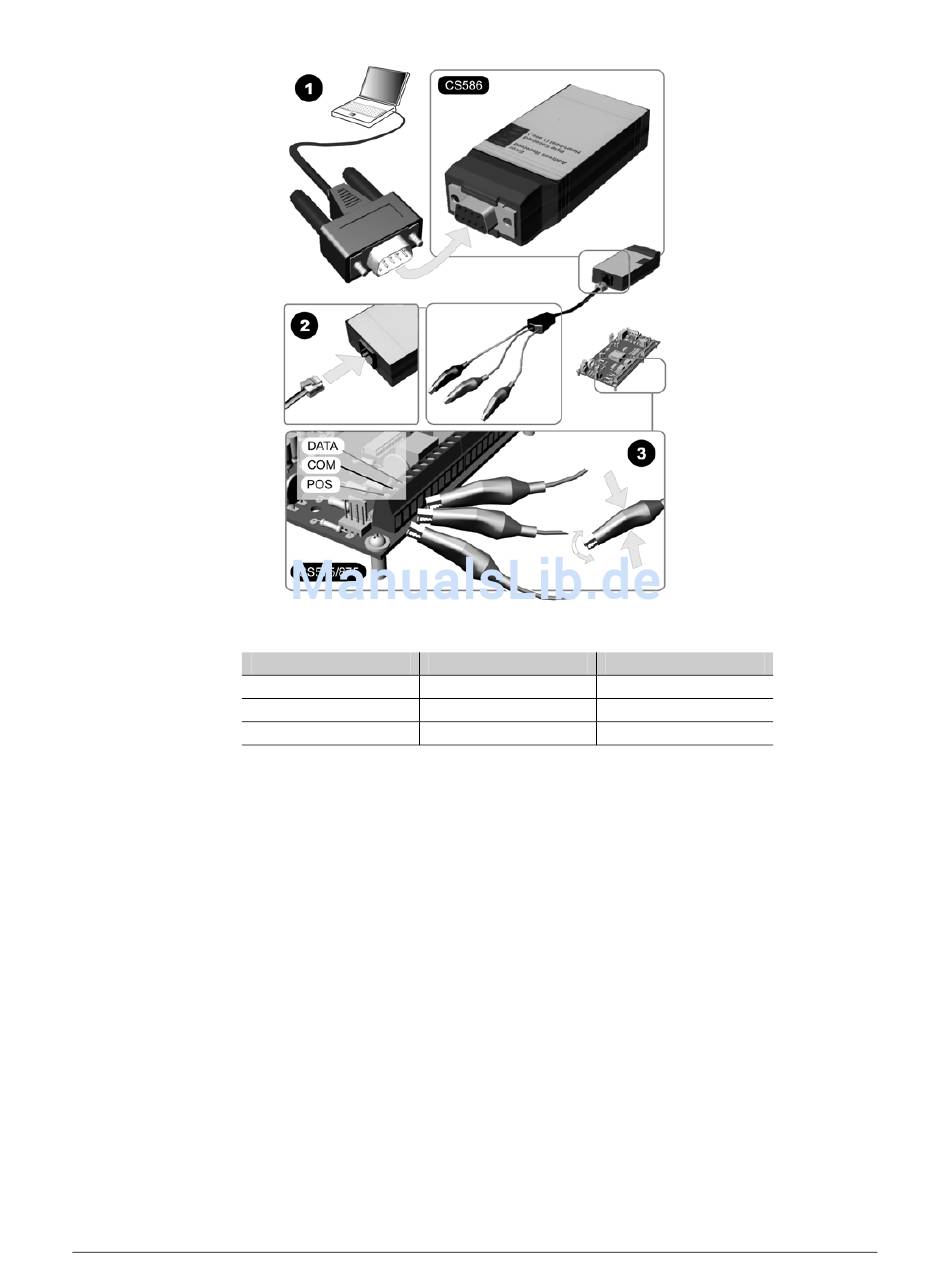

5.5.2 Anschließen von CS586 Schnittstellenmodul, CSx75 Zentrale und PC
1. Verbinden des CS586 Schnittstellenmoduls mit dem seriellen Port des PC´s (1 zu 1).
Die Umsetzung auf 25 PIN ist wie folgt:
Sub-D Buchse
RXD (PIN 2)
TXD (PIN 3)
GND (PIN 5)
2. Verbinden des RJ11 Kabels mit dem CS586 Schnittstellenmodul.
3. Verbinden der Krokodilklemmen mit der CSx75 Zentrale wie folgt (auf offene Kabel
enden):
•
•
•
4. Start der UDx75 Up/Download Software.
5. Die UDx75 Master Zugriff - Maske öffnet sich. Geben Sie Bedienername und
Passwort ein und klicken auf OK. Bei Auslieferung ist der werksseitige Bediener:
Aritech und das Passwort: 1278.
6. Die UDx75 Bediener Zugriff - Maske öffnet sich. Geben Sie Bedienername und
Passwort ein und klicken auf OK. Bei Auslieferung ist der werksseitige Bediener:
Aritech und das Passwort: 1278.
7. Wählen Sie Programm>Setup >Einstellungen, Direktverbindung.
8. Legen Sie den korrekten Com-Port und die Baud-Rate fest. Das Protokoll muß auf
binär (werksseitig) stehen beleiben. Die Baud-Rate sollte ebenfalls zum CS586
passen. Die werksseitige Baud-Rate ist 9600. Klicken Sie OK.
CS875-575-275-175 Installationshandbuch
D9 (PC)
PIN 2
PIN 3
PIN 5

Tabelle 16 CS586 Serielle Belegung

Rot mit AUX+ (POS)
Schwarz mit COM
Grün mit DATA
D25 (PC)
PIN 3
PIN 2
PIN 7
