1-5. Zur Einrichtung benötigte Elemente
1. Für den Betrieb der Säulenbohrmaschine müssen die Hebel für Bohrschlittenzustellung
angebracht werden.
Die Hebel für Bohrschlittenzustellung werden wie folgt angebracht:

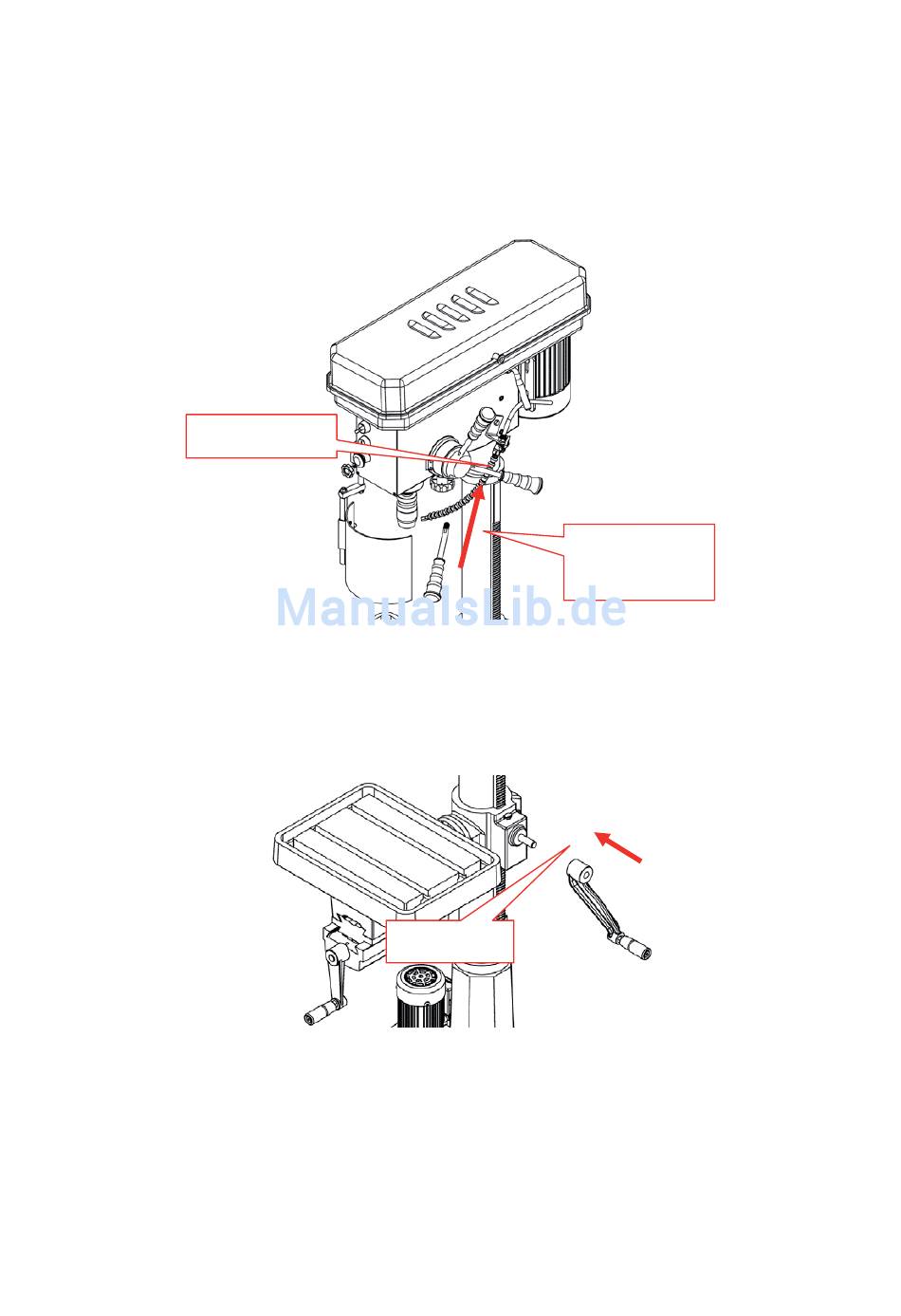

Die Hebel wie in Abbildung 2 gezeigt in die Spindelnabe einschrauben und festspannen.
Spindelnabe
2. Die Kurbel auf die Ritzelwelle fügen und den Gewindestift in der Kurbel am flachen Teil der
Ritzelwelle ansetzen und festspannen. Abbildung 03
3. Das Bohrfutter wird mittels des Dorns an der Spindel gehalten; siehe Abbildung 04. Passkegel an
Dorn und Innenfläche des Bohrfutters sorgen bei richtiger Montage für eine semipermanente
Verbindung.
Abbildung 02
Flacher Teil
Abbildung 03
24
Schrauben-
schlüsselgriff
