Wartung

Auf das Technikfach zugreifen

VORSICHT
Verletzungsgefahr
Vor dem Entfernen von Komponenten die Zündung
ausschalten und den Notausschalter drücken.

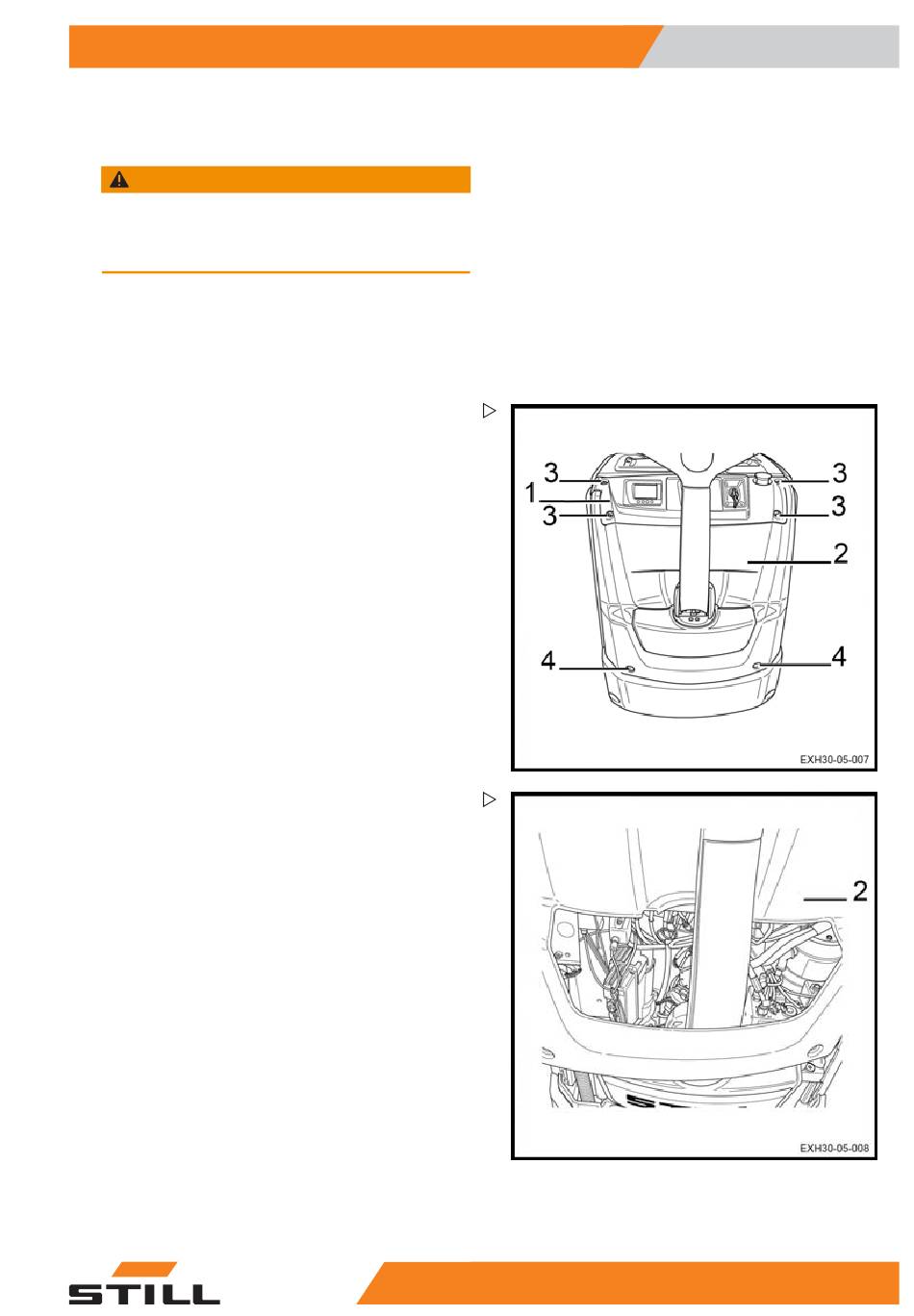

Um auf das Technikfach zuzugreifen, ist es
notwendig, die obere Haube (1) anzuheben
und die Stirnhaube (2) zu entfernen.
Wie folgt vorgehen:
– Die vier Schrauben (3) von der oberen
Haube (1) lösen.
– Die obere Abdeckung leicht anheben.
– Die zwei Schrauben (4) von der Stirn-
haube (2) entfernen.
– Die Stirnhaube entfernen.
Das Technikfach muss geschlossen sein,
wenn der Vorgang abgeschlossen ist.
– Die Stirnhaube (2) entfernen.
– Die beiden Schrauben (4) der Stirnhaube
festziehen.
– Die obere Haube (1) neu positionieren.
– Die vier Schrauben (3) der oberen Haube
festziehen.
– Den Stapler wieder in Betrieb nehmen.
