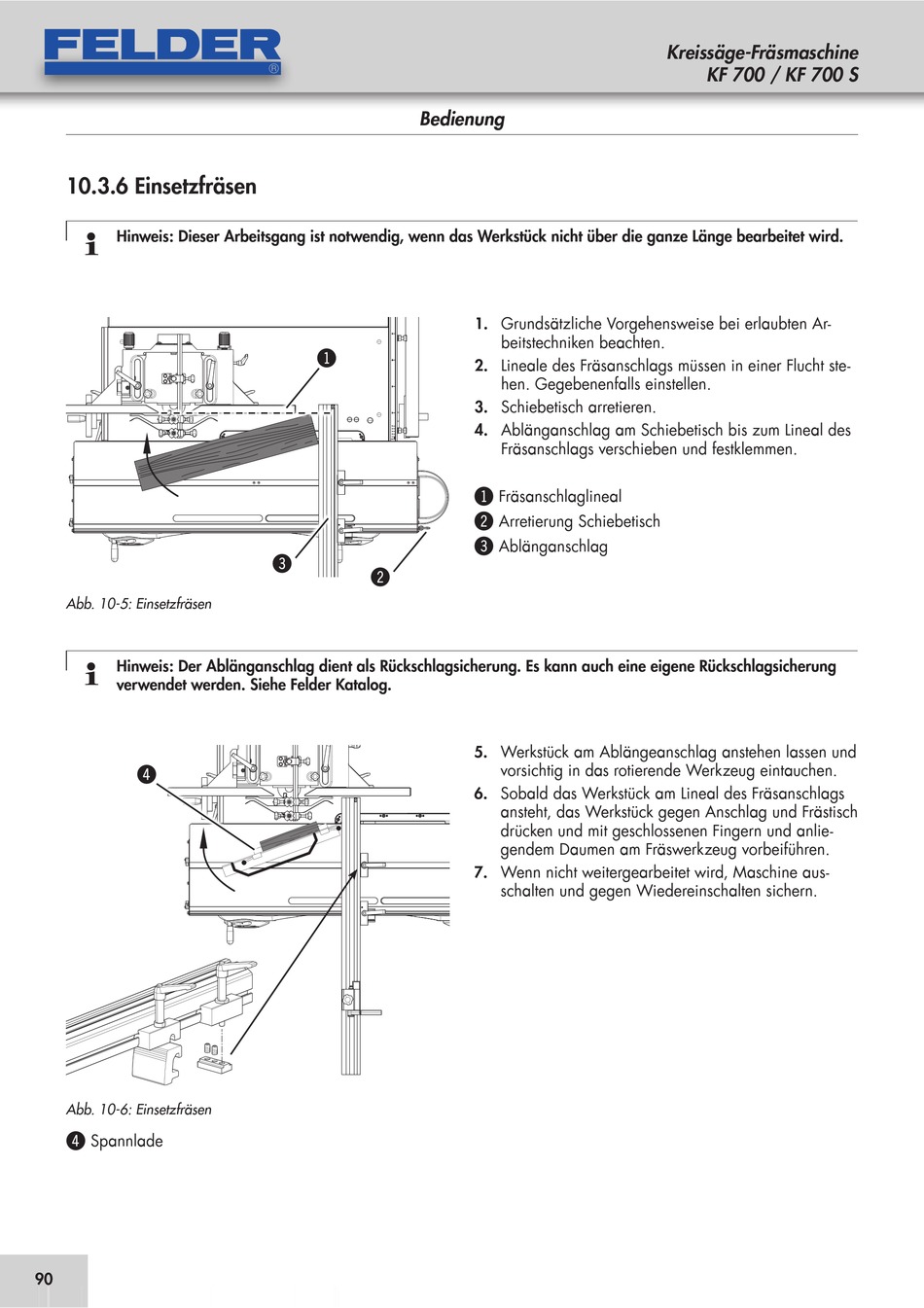

10.3.6 Einsetzfräsen
Hinweis: Dieser Arbeitsgang ist notwendig, wenn das Werkstück nicht über die ganze Länge bearbeitet wird.
Abb. 10-5: Einsetzfräsen
Hinweis: Der Ablänganschlag dient als Rückschlagsicherung. Es kann auch eine eigene Rückschlagsicherung
verwendet werden. Siehe Felder Katalog.
$
Abb. 10-6: Einsetzfräsen
$
Spannlade
90
Bedienung
!
#
"
1. Grundsätzliche Vorgehensweise bei erlaubten Ar-
beitstechniken beachten.
2. Lineale des Fräsanschlags müssen in einer Flucht ste-
hen. Gegebenenfalls einstellen.
3. Schiebetisch arretieren.
4. Ablänganschlag am Schiebetisch bis zum Lineal des
Fräsanschlags verschieben und festklemmen.
!
Fräsanschlaglineal
"
Arretierung Schiebetisch
#
Ablänganschlag
5. Werkstück am Ablängeanschlag anstehen lassen und
vorsichtig in das rotierende Werkzeug eintauchen.
6. Sobald das Werkstück am Lineal des Fräsanschlags
ansteht, das Werkstück gegen Anschlag und Frästisch
drücken und mit geschlossenen Fingern und anlie-
gendem Daumen am Fräswerkzeug vorbeiführen.
7. Wenn nicht weitergearbeitet wird, Maschine aus-
schalten und gegen Wiedereinschalten sichern.
