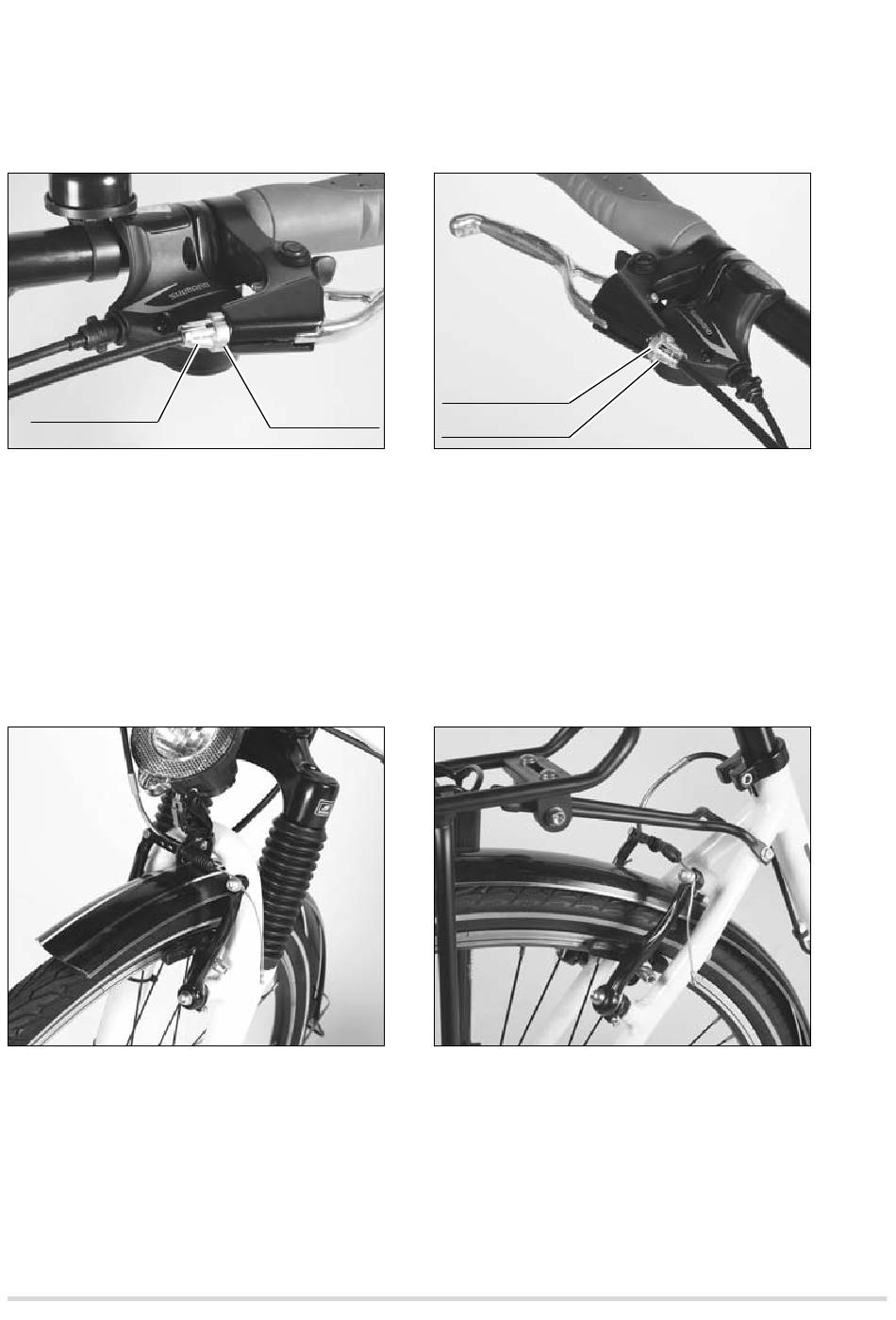

Feineinstellung vornehmen
Die Feineinstellung kann am Kabelaustritt des Handbremsgriffs vorgenommen
werden.
Justierschraube
Linker Handbremsgriff
Vorderradbremse
1. Lösen Sie die Kontermutter und drehen Sie die Justierschraube, bis beim
Anziehen des Bremshebels eine gute Bremswirkung erreicht wird.
Der Abstand zwischen Bremsgummis und Felge muss auf jeder Seite
ca. 1 bis 1,5 mm betragen.
2. Drehen Sie die Kontermutter wieder handfest.
Bremszug nachspannen
Bremszug Vorderrad
Ist der maximale Verstellbereich der Justierschraube am Handbremsgriff
erreicht, muss der Bremszug nachgespannt werden.
1. Drehen Sie die Justierschraube am Handbremsgriff zurück.
2. Drücken Sie die Bremsarme zusammen und haken Sie den Bremszug aus.
3. Lösen Sie die Klemmschraube.
Kontermutter
Kontermutter
Justierschraube
Rechter Handbremsgriff
Hinterradbremse
Bremszug Hinterrad
