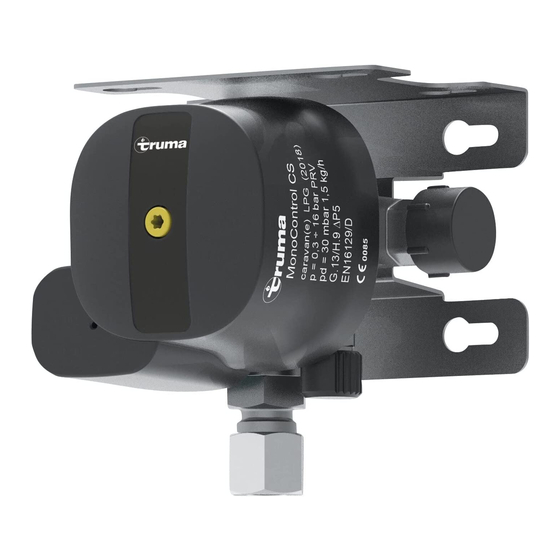

Truma MonoControl CS Einbauanweisung
  1. Anleitungen
  2. Marken
  3. Truma Anleitungen
  4. Controller
  5. MonoControl CS
  6. Einbauanweisung

Truma MonoControl CS Einbauanweisung

Vorschau ausblenden Andere Handbücher für MonoControl CS:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

MonoControl CS
DE
Einbauanweisung
EN
Installation instructions
FR
Instructions de montage
IT
Istruzioni di montaggio
CS, DA, ES, ET, FI, HR, HU, NL, NO, PL, PT, SK, SL, SV
Seite
02
Page
10
Page
18
Pagina 26
Page
34

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Truma MonoControl CS

Inhaltszusammenfassung für Truma MonoControl CS

  • Seite 1 MonoControl CS Einbauanweisung Seite Installation instructions Page Instructions de montage Page Istruzioni di montaggio Pagina 26 CS, DA, ES, ET, FI, HR, HU, NL, NO, PL, PT, SK, SL, SV Page...

  • Seite 2: Inhaltsverzeichnis

    Lieferumfang ..................3 Einbauanweisung Sicherheitshinweise ..............4 Schutz vor Verschmutzung / Verölung ..........4 Einbaumaße ..................5 Einbau und Anschluss MonoControl CS ........6 Aufkleber ................... 9 Technische Daten ................9 Verwendete Symbole Einbau und Reparatur darf nur vom Fachmann durchgeführt werden.

  • Seite 3: Lieferumfang

    Fachpersonal sind Personen, die auf Grund ihrer fachlichen Ausbildung und Schulungen, ihrer Kenntnisse und Erfahrungen mit den Truma Produkten und den einschlägigen Normen die notwen- digen Arbeiten ordnungsgemäß durchführen und mögliche Gefahren erkennen können. Vor den Arbeiten Einbauanweisung sorgfältig durchlesen und befolgen! Die Missachtung der Einbauvorschriften bzw.

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Gasrest: Nicht rauchen, keine offenen Flammen! – Wird der Gasdruckregler MonoControl CS in Fließrichtung einer anderen Druckregeleinrichtung nachgelagert, muss der Versor- gungsdruckbereich dem geregelten Druckbereich der vorgelager- ten Druckregeleinrichtung entsprechen, wobei der Druckverlust im Gasrohr zwischen den beiden Einrichtungen zu berücksichtigen ist. –...

  • Seite 5: Einbaumaße

    Einbaumaße Bild 1: Maße in mm. Darstellung nicht maßstabsgerecht. Gasfluss in Pfeilrichtung...

  • Seite 6: Einbau Und Anschluss Monocontrol Cs

    Einbau und Anschluss MonoControl CS MonoControl CS muss so montiert werden, dass sich der Anschluss des Hochdruckschlauchs an höchstmöglicher Position befindet, zu- mindest jedoch über dem Flaschenventil-Niveau (gestrichelte Linie). Die Hochdruckschläuche müssen im permanenten Gefälle zum Fla- schenventil verlaufen. Bild 2 Die Montage oberhalb des Flaschenventils erschwert das Ein- dringen von Gas in Flüssigphase in den Gasdruckregler, vor...
  • Seite 7 Geeignete Position für MonoControl CS auswählen, insbesondere: – Typenschild lesbar, – Resetknopf erkennbar und gut erreichbar, – Beschädigungen beim Flaschenwechsel vermeiden, – Eindringen von Gas in Flüssigphase erschweren, – Den Hochdruckschlauch spannungsfrei verlegen. – Mit mindestens 2 diagonal angeordneten Schrauben an einer stabi- len Wand / Decke anbringen.
  • Seite 8 – Den Ausgang des Gasfilters an den Reglereingang schrauben, an- schließend den Hochdruckschlauch (mit SBS) am Eingang des Gas- filters festschrauben. Den einwandfreien Zustand der Dichtungen und Gewinde sicherstellen. Bild 4 – Den Schlauchanschluss am Eingang des Gasfilters / MonoControl CS auf Dichtigkeit überprüfen (z. B. mit einem Lecksuchspray nach EN 14291).

  • Seite 9: Aufkleber

    Aufkleber Der beiliegende Aufkleber muss im Flaschenkasten angebracht werden. Technische Daten (ermittelt nach EN 16129:2013 bzw. Truma Prüfbedingungen) Gasart Flüssiggas (Propan / Butan) Eingangsdruck 0,3 – 16 bar Ausgangsdruck 30 mbar Reglerleistung 1,5 kg/h Reglereingang Außengewinde M20 x 1,5 (G.13) Reglerausgang Schneidringverschraubung 8 mm oder 10 mm (H.9)

  • Seite 10: Symbols Used

    Installation instructions Safety instructions ..............12 Protection against dirt / oil .............. 12 Installation dimensions .............. 13 MonoControl CS installation and connection ......14 Sticker ..................... 17 Technical data ................17 Symbols used The appliance may only be installed and repaired by an expert.

  • Seite 11: Scope Of Delivery

    Installation instructions Only competent and trained staff (experts) are permitted to install and repair the Truma product and to carry out the function test, at the same time observing the installation and operating in- structions and the currently recognised technical regulations.

  • Seite 12: Safety Instructions

    Safety instructions Residual gas: No smoking, no naked flames! – If the MonoControl CS gas pressure regulator is installed down- stream of other pressure regulating equipment, the supply pressure range must correspond to the regulated pressure range of the up- stream pressure regulating equipment, with allowance being made for the pressure loss in the gas pipe between the two sets of equipment.

  • Seite 13: Installation Dimensions

    Installation dimensions Figure 1: The dimensions are in mm. Not shown to scale. Gas flows in the direction indicated by the arrow...

  • Seite 14: Monocontrol Cs Installation And Connection

    MonoControl CS installation and connection The MonoControl CS must be installed in such a way that the high-pressure hose connection is in the highest possible location, which must be at least higher than the cylinder valve level (broken line). The high-pressure hoses must slope downwards all the way to the cylinder valve.
  • Seite 15 Choose a suitable position for the MonoControl CS, in particular: – Type plate legible, – Reset button recognisable and easily accessible, – Avoid damage during cylinder replacement, – Make it difficult for gas in the liquid phase to penetrate, – Route the high-pressure hose without tension, –...
  • Seite 16 Figure 4 – Check the hose connection at the inlet of the gas filter / MonoControl CS for leaks (e.g. using a leak-finder spray in ac- cordance with EN 14291). – After installation, have the entire gas system checked by an expert for leaks and proper installation.

  • Seite 17: Sticker

    Sticker The provided sticker must be affixed in the cylinder box. Technical data (determined in accordance with EN 16129:2013 or Truma test conditions) Gas type Liquefied gas (propane / butane) Admission pressure 0.3 – 16 bar Output pressure 30 mbar Regulator capacity 1.5 kg/h...

  • Seite 18: Symboles Utilisés

    Instructions de montage Informations concernant la sécurité ........20 Protection contre l’encrassement / la souillure par de l’huile ..20 Dimensions de montage ............21 Montage et raccordement du MonoControl CS ....22 Autocollant ..................25 Caractéristiques techniques ............25 Symboles utilisés Le montage et la réparation doivent être effectués uniquement...

  • Seite 19: Volume De Livraison

    Truma et les normes en vigueur, sont en mesure d’effectuer correctement les travaux nécessaires et de reconnaître les dangers possibles.

  • Seite 20: Informations Concernant La Sécurité

    Informations concernant la sécurité Reste de gaz : défense de fumer, pas de flammes nues. – Si le détendeur MonoControl CS est monté dans le sens du flux en aval d’un autre dispositif de détendeur, la plage de pression d’alimentation doit concorder avec la plage de pression régulée du détendeur en amont, en prenant en compte la perte de pression du tube de gaz se trouvant entre les deux dispositifs.

  • Seite 21: Dimensions De Montage

    Dimensions de montage Figure 1 : Dimensions en mm. Représentation pas à l’échelle. Flux de gaz dans le sens de la flèche...

  • Seite 22: Montage Et Raccordement Du Monocontrol Cs

    Montage et raccordement du MonoControl CS Le MonoControl CS doit être monté de telle sorte que le raccord de la lyre haute pression se trouve sur la position la plus haute possible, mais au moins au-dessus du niveau de la vanne de bouteille (ligne discontinue).
  • Seite 23 Choisir une position adéquate pour le MonoControl CS, en particulier : – Plaque signalétique lisible, – Bouton de réinitialisation reconnaissable et bien accessible, – Éviter les détériorations lors du changement de bouteille, – Rendre plus difficiles les entrées de gaz en phase liquide, –...
  • Seite 24 – Visser la sortie du filtre à gaz sur l’entrée du détendeur, puis visser à fond la lyre haute pression (avec SRL) sur l’entrée du filtre à gaz. Assurer l’état irréprochable des joints et du filetage. Figure 4 – Vérifier l’étanchéité du raccord de tuyau sur l’entrée du filtre à gaz / MonoControl CS (par exemple avec un aérosol détecteur de fuites selon EN 14291).

  • Seite 25: Autocollant

    Autocollant Poser l’autocollant joint dans le compartiment à bouteilles. Caractéristiques techniques (établies selon la norme EN 16129:2013 ou les conditions de contrôle Truma) Type de gaz Gaz liquéfié (propane / butane) Pression d’entrée 0,3 – 16 bar Pression de sortie 30 mbar Débit du détendeur...

  • Seite 26: Simboli Utilizzati

    Istruzioni di montaggio Avvertenze di sicurezza .............. 28 Protezione da sporco / imbrattamento da olio ....... 28 Dimensioni di montaggio ............29 Montaggio e collegamento di MonoControl CS ....30 Adesivo ................... 33 Specifiche tecniche ..............33 Simboli utilizzati Far eseguire il montaggio e le riparazioni solamente da un tec- nico qualificato.

  • Seite 27: Monocontrol Cs

    Truma e le norme pertinenti, sono in grado di eseguire correttamente i lavori necessari e di individuare possibili pericoli. Prima di iniziare i lavori, leggere attentamente e seguire le istruzioni di montaggio! L’inosservanza delle istruzioni di montaggio e/o il mon-...

  • Seite 28: Avvertenze Di Sicurezza

    Avvertenze di sicurezza Residuo di gas: non fumare, non utilizzare fiamme libere! – Se il regolatore di pressione del gas MonoControl CS viene mon- tato in direzione di flusso a valle di un altro regolatore di pressio- ne, l’intervallo di pressione di alimentazione deve corrispondere all’intervallo di pressione regolato del regolatore a monte, tenendo conto della perdita di pressione nel tubo del gas di raccordo tra i due regolatori.

  • Seite 29: Dimensioni Di Montaggio

    Dimensioni di montaggio Figura 1: Dimensioni in mm. Figura non in scala. Flusso del gas in direzione della freccia...

  • Seite 30: Montaggio E Collegamento Di Monocontrol Cs

    Montaggio e collegamento di MonoControl CS Montare MonoControl CS in modo che il collegamento del tubo flessi- bile ad alta pressione si trovi il più in alto possibile, come minimo al di sopra del livello della valvola della bombola (linea tratteggiata).
  • Seite 31 Scegliere la posizione adatta per MonoControl CS, in particolare: – fare in modo che la targa dati sia leggibile – fare in modo che il pulsante di reset sia riconoscibile e facile da raggiungere – evitare danni durante la sostituzione della bombola –...
  • Seite 32 – Avvitare l’uscita del filtro gas all’ingresso del regolatore, quindi av- vitare saldamente il tubo flessibile ad alta pressione (con protezione antirottura) all’ingresso del filtro gas. Accertarsi che le guarnizioni e le filettature siano in perfette condizioni. Figura 4 – Verificare la tenuta del raccordo sul flessibile in ingresso del filtro gas / di MonoControl CS (ad es.

  • Seite 33: Adesivo

    Adesivo Applicare l’adesivo fornito nel vano portabombole. Specifiche tecniche (rilevate secondo la norma EN 16129:2013 o le condizioni di prova Truma) Tipo di gas Gas liquido (propano / butano) Pressione in entrata 0,3 – 16 bar Pressione in uscita 30 mbar Portata...
  • Seite 34 Návod k použití a montáži si lze v jazyce vaší země vyžádat u výrobce Truma nebo servisu Truma ve vaší zemi. Brugs- og monteringsanvisningen på dit sprog kan bestilles hos Truma eller via Truma Service i dit land. Las instrucciones de uso y de montaje en su idioma pueden solicitarse al fabricante Truma o al Servicio postventa Truma en su país.
  • Seite 35 Truma alebo v servise Truma vo Vašej krajine. Navodila za uporabo in vgradnjo v vašem jeziku lahko naročite pri proizvajalcu Truma oz. v servisni službi podjetja Truma v vaši državi. Bruks- och monteringsanvisning på ditt språk kan erhållas från tillverkaren...
  • Seite 36 (see www.truma.com). In order to avoid delays, please have the unit model and serial number ready (see type plate). Veuillez vous adresser au centre de SAV Truma ou à un de nos Service Partner agréés en cas de dysfonctionnements (voir www.truma.com). Pour un traitement rapide de votre demande, veuillez tenir prêts le type d’appareil et le numéro de...
