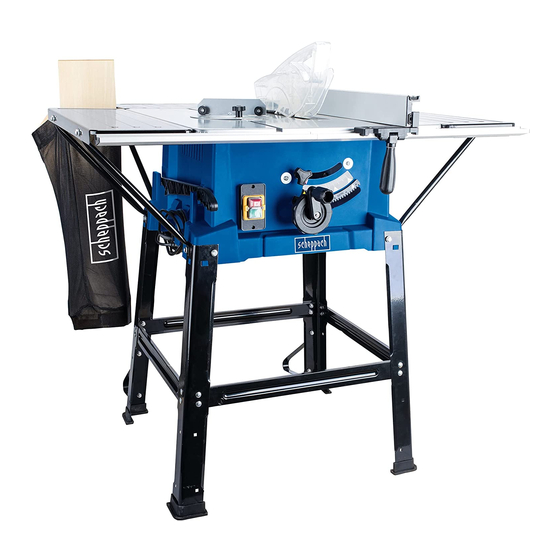

Scheppach HS110 Original Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Scheppach Anleitungen
  4. Kreissäge
  5. HS110
  6. Original bedienungsanleitung

Scheppach HS110 Original Bedienungsanleitung

Tischkreissäge
Vorschau ausblenden Andere Handbücher für HS110:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Art.Nr.
5901312901
AusgabeNr.
5901312850
Rev.Nr.
28/01/2019
HS110
Tischkreissäge
DE
Originalbedienungsanleitung
Table saw
GB
Translation of original instruction manual
Ketassaagpink
EE
Tõlge Originaalkasutusjuhend
Scie de table
FR
Traduction des instructions d'origine
Sega circolare da banco
IT
Traduzione delle istruzioni d'uso originali
Stolna kružna pila
HR
Prijevod originalnih uputa za uporabu
Stalo pjūklas
LT
Vertimas originali naudojimo instrukcija
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Galda Zāģa
LV
8
Tulkošana no oriģinālā lietošanas instrukcija
Stolová kotúčová píla
SK
24
Preklad originálu návodu na obsluhu
Stolová kotoučová pila
CZ
38
Překlad originálního provozního návodu
Fűrészasztal
HU
52
Forditás az eredeti használati utasitásból
Bord Sav
DK
67
Oversættelse af original betjeningsvejledning
Bord Såg
82
SE
Översättning från den ursprungliga
bruksanvisningen
96
110
125
139
153
168
182

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Scheppach HS110

Inhaltszusammenfassung für Scheppach HS110

  • Seite 1 Art.Nr. 5901312901 AusgabeNr. 5901312850 Rev.Nr. 28/01/2019 HS110 Tischkreissäge Galda Zāģa Originalbedienungsanleitung Tulkošana no oriģinālā lietošanas instrukcija Table saw Stolová kotúčová píla Translation of original instruction manual Preklad originálu návodu na obsluhu Ketassaagpink Stolová kotoučová pila Tõlge Originaalkasutusjuhend Překlad originálního provozního návodu Scie de table Fűrészasztal...
  • Seite 2 A ( 1 : 2 ) b c d e  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 3 A ( 1 : 2 ) c d e A ( 1 : 2 ) c d e B ( 1 : 2 ) A ( 1 : 2 )  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 4 A ( 1 : 2 ) A ( 1 : 1 ) A ( 1 : 1 ) A ( 1 : 2 ) A ( 1 : 2 )  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 5 A ( 1 : 1 ) B ( 1 : 2 ) B ( 2 : 1 ) B ( 1 : 2 ) A ( 1 : 2 )  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 6 A ( 1 : 1 ) A ( 1 : 2 ) A ( 1 : 2 ) A ( 1 : 2 ) A ( 1 : 2 )  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 7  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 8: Erklärung Der Symbole Auf Dem Gerät

    Tragen Sie immer Sicherheitshandschuhe wenn Sie das Gerät benutzen. Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Schutzklasse II (Doppelisolierung) Diese Tischkreissäge besitzt einen Laser der Laserklasse 2. Blicken Sie nicht in den Laserstrahl 8 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis: Seite: Einleitung Gerätebeschreibung Lieferumfang Bestimmungsgemäße Verwendung Sicherheitshinweise Restrisiken Technische Daten Vor Inbetriebnahme Montage Bedienung Betrieb Transport Wartung Lagerung Elektrischer Anschluss Entsorgung und Wiederverwertung Störungsabhilfe DE | 9  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 10: Einleitung

    • Mittelstreben (4x) schriften Ih res Landes sind die für den Betrieb von • Gummifüße (4x) Holzbearbeitungs maschinen allgemein anerkannten • Standbügel (2x) technischen Regeln zu beachten. 10 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 11: Bestimmungsgemäße Verwendung

    Nichtbeachten dieser Anleitung und den Sicherheits- - Lassen Sie andere Personen nicht das Werk- hinweisen entstehen. zeug oder das Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern. DE | 11  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 12: Überprüfen Sie Das Elektrowerkzeug Auf Eventuelle Beschädigungen

    - Vermeiden Sie ungeschickte Handpositionen, - Die bewegliche Schutzhaube darf in geöffnetem bei denen durch ein plötzliches Abrutschen Zustand nicht festgeklemmt werden. eine oder beide Hände das Sägeblatt berühren könnten. 12 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 13 Teil des Sägeblattes abgedeckt ist, bei- spielsweise durch die Schutzvorrichtung. • Darauf achten, nur solche Distanzscheiben und Spindelringe zu verwenden, die für den vom Her- steller angegebenen Zweck geeignet sind. DE | 13  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 14 7. Achten Sie darauf, dass fixierte Reduzierrin- tigen Batterietyp. Beachten Sie die „Technischen ge zum Sichern des Einsatzwerkzeuges den Daten“. gleichen Durchmesser und mindestens 1/3 des Schnittdurchmessers haben. 14 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 15: Restrisiken

    Handbuch empfohlen wird. So erreichen Sie, dass Ihre Säge optimale Leistungen erbringt. • Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist. DE | 15  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 16: Vor Inbetriebnahme

    - Stellen Sie den Schalter Laser (33) Ein/Aus auf den. Der Federring liegt dabei immer direkt an der die Position „0“ (Laser aus). (Innen-)Sechskantschraube bzw. Mutter. 16 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Seite 17 4. Die Demontage erfolgt in umgekehrter Reihen- folge. Achtung! Vor Sägebeginn muss der Säge- blattschutz (2) auf das Sägegut abgesenkt wer- den. DE | 17  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 18: Bedienung

    Anschlagschiene (30) vom Parallelanschlag • Ziehen Sie die Rändelmuttern (m) wieder an. (14) verlängert werden. • Queranschlag (31) in eine Nut (28) des Sägetisches schieben. 18 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 19: Betrieb

    Sägeblatt (4) wieder in Ruhestel- Ihnen saubere Schnitte. lung befindet. • Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern! (z.B. Abrollständer etc.) DE | 19  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 20: Transport

    Verrutschen. • Queranschlag (31) und Werkstück in Richtung des 5. Verwenden Sie Schutzvorrichtungen niemals zur Sägeblattes schieben, um den Schnitt auszufüh- Handhabung oder Transport. ren. 20 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 21: Wartung

    Bewahren Sie die Bedienungsanleitung bei dem schlägigen VDE- und DIN-Bestimmungen entspre- Elektrowerkzeug auf. chen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. DE | 21  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 22: Entsorgung Und Wiederverwertung

    Informationen zu Sammelstellen für Altgeräte erhal- ten Sie bei Ihrer Stadtverwaltung, dem öffent- lich-rechtlichen Entsorgungsträger, einer autorisier- ten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. 22 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 23: Störungsabhilfe

    Überlastung durch stumpfes Säge- b) Sägeblatt wechseln blatt 5. Brandflächen a) stumpfes Sägeblatt a) Sägeblatt schärfen, austauschen der Schnittfläche b) falsches Sägeblatt b) Sägeblatt austauschen DE | 23  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Seite 24: Explanation Of The Symbols On The Equipment
