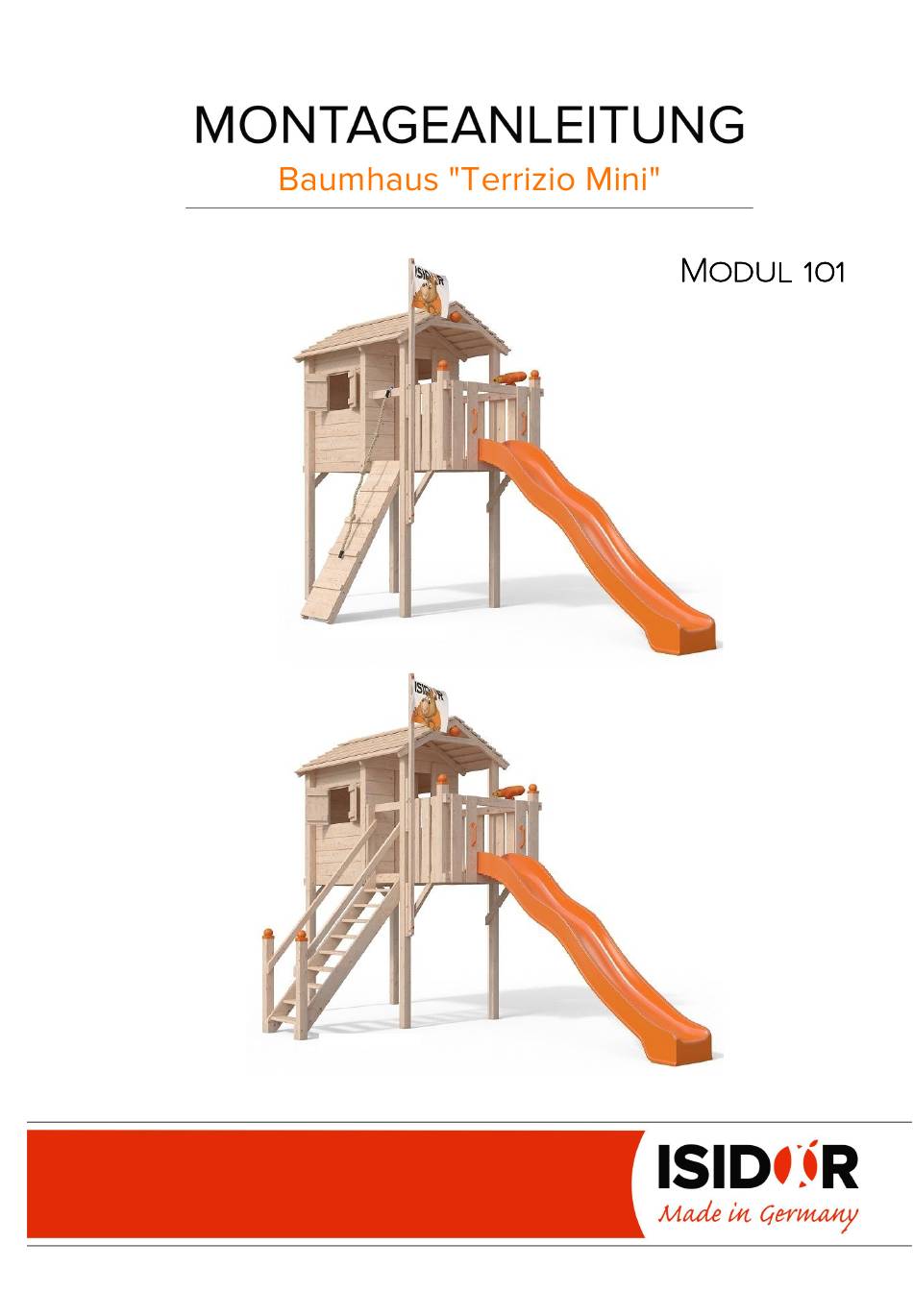

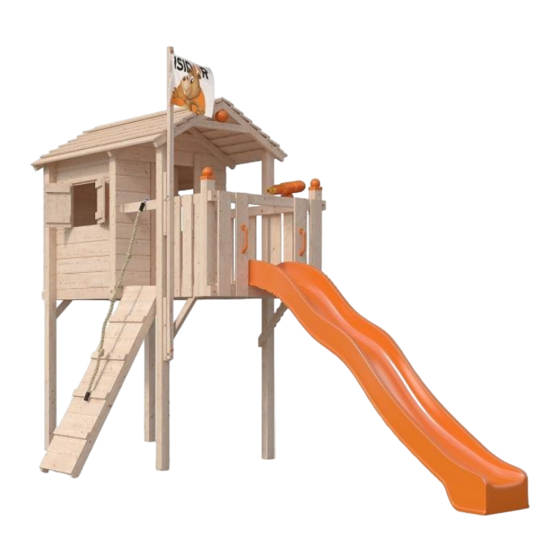

- Seite 1 mit Kletterrampe (Modul 10 b) mit Treppe (Modul 10a) Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! 07032018...
- Seite 2 Kletterrampe (Modul 10 b) Modul B - erweiterter Schaukelanbau oder Modul E - Turm - Schaukelanbau mit Treppe (Modul 10a) *) gesonderte Aufbauanleitung Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...
- Seite 3 Bauteile Anzahl Bauteile Code Maße in mm Brett 4107 Brett 4024 Brett 1200 Brett 4104 1350 Brett 4108 Brett 4142 Brett 4173 1035 Brett 4174 1070 Brett 4105 Brett 4015 1035 Brett 2004 Brett N+F SL 4097 Brett N+F SL 4094 1200 Brett N+F SL (2x30°)
- Seite 4 Bauteile Grundgestell Fahnenmast Dach Technische Änderungen vorbehalten! Alle Maße an den Zeichnungen sind in mm angegeben!
- Seite 5 Bauteile Geländer Haus Fensterläden und Türelement Technische Änderungen vorbehalten! Alle Maße an den Zeichnungen sind in mm angegeben!
- Seite 6 Befestigungsmittel V031 - 10,0 x 140 mm V040 - 6,0 x 45 mm V041 - 6,0 x 35 mm 12 x V021 - 10,0 x 100 mm V043 - M 10 18 x V131 - SW17 18 x V049 - 10,5 x 2,5 x 30 mm 38 x V004 - 5,0 x 80 mm V006 - 5,0 x 60 mm...
- Seite 7 Zubehör 1830 1833 1813 1024 1812 Modell- und Farbänderungen vorbehalten !
- Seite 8 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht (Abbildung mit Schaukelanbau Modul A)
- Seite 9 Fundamentpläne (mit Kletterrampe) Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1740 1242 1152 Fundamentplan ohne Schaukelanbau...
- Seite 10 Fundamentpläne (mit Kletterrampe) Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1740 1740...
- Seite 11 Fundamentpläne (mit Treppe) Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1740 1242 1152 1740...
- Seite 12 Fundamentpläne (mit Treppe) Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1740 1740...
- Seite 13 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit 10mm Sechskant-Holzschraube müssen mit 6mm vorgebohrt werden !
- Seite 14 Aufbau der linken und rechten Seite linke Seite rechte Seite 2 x V021 - 10,0 x 100 mm, mit V049 2 x V021 - 10,0 x 100 mm, mit V049 4183 4183 90° 90° 3 x V004 - 5,0 x 80 mm 3 x V004 - 5,0 x 80 mm (Bauteil 4187 mit d= 5mm vorbohren) (Bauteil 4187 mit d= 5mm vorbohren)
- Seite 15 Zusammenbau der Grundkonstruktion 2 x V021 - 10,0 x 100 mm, mit V049 2 x V021 - 10,0 x 100 mm, mit V049 Balken 4185 mittig platzieren A = B 3 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren) 8 x V106 - 5,0 x 35 mm V121 bündig...
- Seite 16 vordere Hauseckpfosten montieren Seitenansicht 620 mm 1040 mm Unterkante bündig 2 x V031 - 10,0 x 140 mm, mit V043 + V049 (Bohrung d= 10 mm)
- Seite 17 Verankerung der Grundkonstruktion Pfostenanker lt. Fundamentplan einbetonieren, erst nach Aushärtung des Betons mit der Montage fortfahren. Grundgerüst auf Pfostenanker stellen, lotrecht ausrichten und festschrauben. Beton einfüllen 10 cm mit Erdreich abdecken 60 cm Beton 30 cm unter jedem Pfosten ein Fundamentloch ausheben...
- Seite 18 Verlegung der Podestbodenbretter 36 x V010 - 4,0 x 50 mm Bodenbretter gleichmäßig 36 x V010 - 4,0 x 50 mm verteilen und festschrauben 36 x V010 - 4,0 x 50 mm...
- Seite 19 Aufbau der Vorderwand Ansicht von Vorne Ansicht von Hinten 5 x V012 - 4,0 x 30 mm 4 x V106 - 5,0 x 35 mm 18 x V010 - 4,0 x 50 mm 4 x V015 - 4,0 x 16 mm V078 18 x V010 - 4,0 x 50 mm...
-
Seite 20: Rückwand Montieren
Rückwand montieren Brett 4180 wird erst mit den Dachsparren befestigt! 18 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm... - Seite 21 Seitenwände mit Fensteröffnungen montieren 4 x V012 - 4,0 x 30 mm 18 x V010 - 4,0 x 50 mm 4 x V012 - 4,0 x 30 mm 18 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm 20 mm Überstand 18 x V010 - 4,0 x 50 mm...
- Seite 22 Aufbau der Dachkonstruktion 1 x V004 - 5,0 x 80 mm (einmal 4029 d=5 mm vorbohren) 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d=5 mm vorbohren) an Vorderkante ca. 1,5 cm Überstand 24 x V010 - 4,0 x 50 mm 24 x V010 - 4,0 x 50 mm oberste Bretter gegeneinander überlappen...
- Seite 23 Dachkonstruktion und Zierkugeln montieren Dachkonstruktion über die Pfosten setzen, waagerecht ausrichten und anschrauben 1. Halbkugel in das Giebeldreieck setzen 3 x V100 - 2,5 x 16 mm und von innen festschrauben 2. Halbkugel aufsetzen und festklicken 1 x V004 - 5,0 x 80 mm 3 x V100 - 2,5 x 16 mm (Dachsparren d=5 mm vorbohren) 1 x V004 - 5,0 x 80 mm...
- Seite 24 Montage der Tür 4 x V012 - 4,0 x 30 mm 8 x V012 - 4,0 x 30 mm 4 x V106 - 5,0 x 35 mm V078 90 mm 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm V073 4 x V015 - 4,0 x 16 mm 4105...
- Seite 25 Montage der Fensterläden 8 x V012 - 4,0 x 30 mm Innenansicht 35 mm 4107 4107 V075 V075 V075 4108 4108 4108 4108 Außenansicht 240 mm 240 mm V075 V075 4107 4107 35 mm 50 mm 10 mm 8 x V012 - 4,0 x 30 mm 8 x V014 - 3,5 x 16 mm 8 x V014 - 3,5 x 16 mm 50 mm...
- Seite 26 Einbau der Fensterläden 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm ca. 4 mm Spaltmaß im Bereich der Fensteröffnung Feder austrennen!
- Seite 27 Montage der Geländerriegel 4 x V106 - 5,0 x 35 mm 4 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit d= 6 mm vorbohren) 7 x V106 - 5,0 x 35 mm V121 V121 3 x V106 - 5,0 x 35 mm...
- Seite 28 Geländerbretter montieren 8 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 8 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm Maßangaben in mm !
- Seite 29 Variante 1: Kletterrampe mit Kletterseil (Modul 10 b) montieren Knotenseil montieren oberstes Brett erst nach erfolgter Befestigung der Rampe am Spielturm anschrauben 1833 1 x V004 - 5,0 x 80 mm 40 x V010 - 4,0 x 50 mm 2 x V004 - 5,0 x 80 mm 8 x V004 - 5,0 x 80 mm erst Kletterrampe am Spielturm anschrauben, dann...
- Seite 30 *) optional Variante 2: (MODUL 10a) Treppe *) montieren (1) Linke Seite Rechte Seite 4 x V005 - 5,0 x 70 mm Treppenwange, links Treppenwange, rechts 9 x V136 9 x V136 je Winkel 3 x V015 - 4,0 x 16 mm Maßangaben in mm !
- Seite 31 *) optional Variante 2: (MODUL 10a) Treppe *) montieren (2) 1 x V019 - 6,0 x 100 mm 1 x V019 - 6,0 x 100 mm 4 x V004 - 5,0 x 80 mm 4 x V019 - 6,0 x 100 mm 1 x V019 - 6,0 x 100 mm 4 x V005 - 5,0 x 70 mm 1 x V019 - 6,0 x 100 mm...
- Seite 32 *) optional Variante 2: (MODUL 10a) Treppe *) montieren (3) Treppenstufen von unten verschrauben je 3 x V014 - 3,5 x 16 mm...
- Seite 33 Zubehör und Rutsche montieren 1024 2 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm 4 x V041 - 6,0 x 35 mm (Bretter mit d=6mm durchbohren) 1830 2 x V007 - 5,0 x 25 mm Zur Fixierung mit Sand anhäufen ! 1024 2 x V100 - 2,5 x 16 mm...
- Seite 34 Unterkonstruktion für Fahnenmast montieren 5 x V004 - 5,0 x 80 mm...
- Seite 35 Fahnenmast und Fahne montieren 50 mm 1 x V006 - 5,0 x 60 mm 1813 - Schnur durch die Befestigungsösen einfädeln L-Beschlag wechselseitig in den Pfosten einschrauben - die Schnur muss dabei um die Schraube geführt werden (Schraublöcher vorbohren) 1833 - Enden straffziehen und mit den Ösen an der Fahne verknoten 2 x V106 - 5,0 x 35 mm...
- Seite 36 Fahnenmast und Fahne montieren 50 mm 1 x V006 - 5,0 x 60 mm 1813 - Schnur durch die Befestigungsösen einfädeln L-Beschlag wechselseitig in den Pfosten einschrauben - die Schnur muss dabei um die Schraube geführt werden (Schraublöcher vorbohren) 1833 - Enden straffziehen und mit den Ösen an der Fahne verknoten 2 x V106 - 5,0 x 35 mm...
- Seite 37 Schaukelanbau montieren Anbaumöglichkeiten: Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Montageanleitung. 1 x V028 - 10,0 x 200 mm, mit V043 + V049 Schaukelanbau-Beispiel!
