Isidor Centurio Montageanleitung
  1. Anleitungen
  2. Marken
  3. Isidor Anleitungen
  4. Babyausstattung
  5. Centurio
  6. Montageanleitung

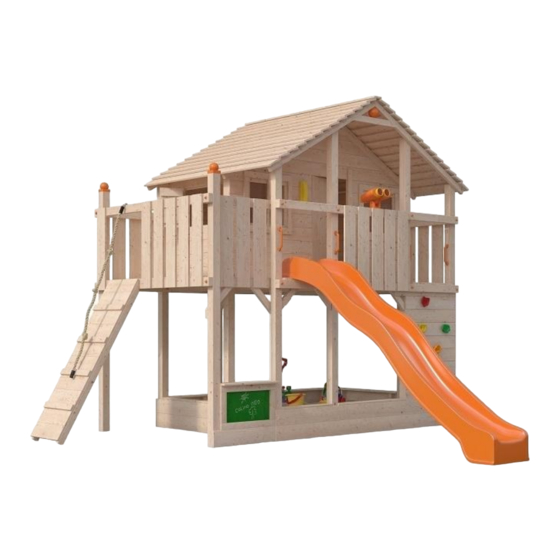

Isidor Centurio Montageanleitung

Baumhaus
Vorschau ausblenden Andere Handbücher für Centurio:
Inhaltsverzeichnis

Werbung

Quicklinks

Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist!
06042018

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isidor Centurio

Inhaltszusammenfassung für Isidor Centurio

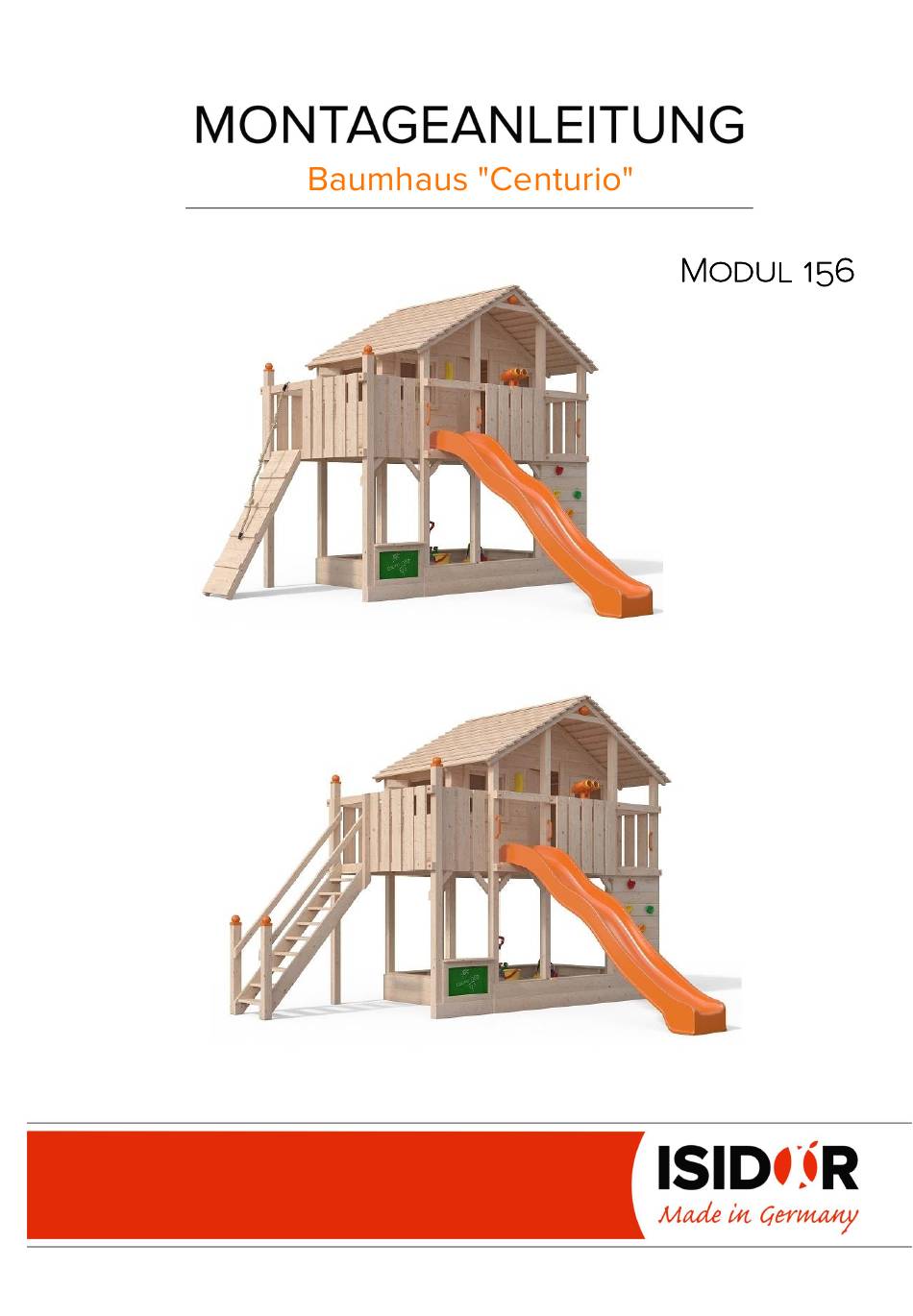

  • Seite 1 Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! 06042018...

  • Seite 2: Hersteller

    - Turm - Schaukelanbau mit Treppe Modul 10 a *) gesonderte Aufbauanleitung Abbildungen zeigen Sonderzubehör, das nicht im Lieferumfang enthalten ist! Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...
  • Seite 3 Bauteile Anzahl ID Code Bauteile Maße in mm Brett 4107 Brett Brett 4110 Brett 4109 Brett 4024 Brett 1200 Brett 4104 1350 Brett 4243 Brett Brett 4023 1035 Brett 4237 1635 Brett 4188 2035 Brett 4108 Brett 4093 Brett Brett 4174 1070 Brett...
  • Seite 4 Bauteile Kantholz 4005 2400 Kantholz 2560 Kantholz 2970 Kantholz (1xgebohrt) 1566 Leiste 4111 Leiste 4112 Riegel 1314 Riegel 4160 Riegel 4172 Riegel 4030 Riegel 4103 1500 Riegel 1900 Riegel (1x45°) 4038 Riegel (1x60°) 1565 Riegel (1x gebohrt) 4197 Riegel (2x gebohrt) 4190 Riegel (2x gebohrt) 4170...
  • Seite 5 Bauteile Grundkonstruktion Podestboden Alle Maße an den Zeichnungen sind in mm angegeben!
  • Seite 6 Bauteile Grundkonstruktion Terrasse Podestboden Terrasse Geländerbretter Terrasse Tresen mit Maltafel...
  • Seite 7 Bauteile Dach Hauswände Alle Maße an den Zeichnungen sind in mm angegeben!
  • Seite 8 Bauteile Sandkasten Kletterwand Geländerbretter Tür, Fenster, Fensterladen 4109 4105 4112 4109 Fenster (Innenansicht) Fensterladen (Innenansicht) 4105 Tür (Innenansicht) Alle Maße an den Zeichnungen sind in mm angegeben!
  • Seite 9 Befestigungsmittel 33 x V021 - 10,0 x 100 mm V040 - 6,0 x 45 mm, mit Mutter V031 - 10,0 x 140 mm V029 - 10,0 x 180 mm V043 - Sicherungsmutter M 10 38 x V131 - Schutzkappe SW 17 38 x V049 - Scheibe 10,5 x 2,5 x 30 mm 80 x...
  • Seite 10 Zubehör 1830 MS030 1024 1812 Modell- und Farbänderungen vorbehalten !
  • Seite 11 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht...

  • Seite 12: Fundamentpläne Mit Kletterrampe

    Fundamentpläne mit Kletterrampe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040 1040...
  • Seite 13 Fundamentpläne mit Kletterrampe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040 1040...

  • Seite 14: Fundamentpläne Mit Treppe

    Fundamentpläne mit Treppe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040 1040...
  • Seite 15 Fundamentpläne mit Treppe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040 1040...
  • Seite 16 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit 10mm Sechskant-Holzschraube müssen mit 6mm vorgebohrt werden !

  • Seite 17: Aufbau Grundgerüst - Vorderseite

    Aufbau Grundgerüst - Vorderseite 4 x V021 - 10,0 x 100 mm, mit V049 90° 940 mm 90° 620 mm 620 mm 4 x V021 - 10,0 x 100 mm, mit V049...
  • Seite 18 Aufbau Grundgerüst - Rückseite 3 x V021 - 10,0 x 100 mm, mit V049 90° 1640 mm 620 mm...

  • Seite 19: Verbindung Der Vorder- Und Rückseite

    Verbindung der Vorder- und Rückseite Bitte das Grundgerüst lotrecht, 4 x V021 - 10,0 x 100 mm, mit V049 waagerecht und rechtwinklig ausrichten und mit den V121 Streben 4057 fixieren 6 x V106 - 5,0 x 35 mm Detail 2 x V004 - 5,0 x 80 mm (Bauteil 4057 mit ø...
  • Seite 20 vordere Haus-Eckpfosten und Mittelpfosten montieren 1 x V021 - 10,0 x 100 mm, mit V049 1 x V029 - 10,0 x 180 mm, mit V049 + V043 (Bauteil 221 + 312 ø 10 mm durchbohren) 2 x V004 - 5,0 x 80 mm 2 x V004 - 5,0 x 80 mm 1 x V021 - 10,0 x 100 mm, mit V049...

  • Seite 21: Verankerung Des Spielturms

    Verankerung des Spielturms Achtung! Erst nach Aushärtung des Betons mit der Montage fortfahren. Pfostenanker Beton einfüllen 10 cm mit Erdreich abdecken 60 cm Beton 30 cm unter jedem Pfosten ein Fundamentloch herstellen...

  • Seite 22: Podestbodenbretter Montieren

    Podestbodenbretter montieren 123 x V010 - 4,0 x 50 mm Draufsicht Podest 4091 Ausschnitt für den Pfosten herstellen, Lochmaß ca. 85 x 85 mm...

  • Seite 23: Hauswand Rückseite Montieren

    V078 Hauswand Rückseite montieren 16 x V010 - 4,0 x 50 mm 8 x V106 - 5,0 x 35 mm 22 x V010 - 4,0 x 50 mm 180° 16 x V010 - 4,0 x 50 mm 22 x V010 - 4,0 x 50 mm...

  • Seite 24: Hauswand Linke Und Rechte Seite Montieren

    Hauswand linke und rechte Seite montieren 32 x V010 - 4,0 x 50 mm 32 x V010 - 4,0 x 50 mm 180° 4 x V012 - 4,0 x 30 mm...

  • Seite 25: Hauswand Vorderseite Montieren

    Hauswand Vorderseite montieren V078 38 x V010 - 4,0 x 50 mm 38 x V010 - 4,0 x 50 mm 6 x V106 - 5,0 x 35 mm 180° 695 mm...

  • Seite 26: Fensterladen Zusammenbauen Und Montieren

    Fensterladen zusammenbauen und montieren 16 x V014 - 3,5 x 16 mm 8 x V012 - 4,0 x 30 mm 180° V075 4107 4107 4107 4107 8 x V012 - 4,0 x 30 mm 8 x V014 - 3,5 x 16 mm Spaltmaß...

  • Seite 27: Montage Der Tür

    Montage der Tür 8 x V012 - 4,0 x 30 mm 5 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm Spaltmaß 4 mm 4105 V073 V040 - 6,0 x 45 mm Spaltmaß...
  • Seite 28 seitlichen Geländerriegel montieren V121 8 x V106 - 5,0 x 35 mm 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit ø 6 mm vorbohren)

  • Seite 29: Einbau Türanschlagleiste Und Fensterrahmen Mit Sprossen

    Einbau Türanschlagleiste und Fensterrahmen mit Sprossen - Acrylglasscheibe vor der Fensteröffnung an die Hauswand anlegen - gleichmäßig verteilen - Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querstück beginnen) - Bitte darauf achten, nicht die Acrylglasscheibe durchschrauben - Sprossenkreuz an den Enden mit D=5 mm durchbohren - auf die Acrylglasscheibe setzen und diese ebenfalls durchbohren - Sprossenkreuz festschrauben Vorderansicht...

  • Seite 30: Aufbau Der Dachkonstruktion

    Aufbau der Dachkonstruktion 1 x V004 - 5,0 x 80 mm (einmal Bauteil 4090 d=5 mm vorbohren) bündig 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d=5 mm vorbohren) an Vorderkante ca. 25 mm Überstand 6 x V010 - 4,0 x 50 mm an Vorderkante ca.

  • Seite 31: Dachkonstruktion Aufsetzen Und Festschrauben

    Dachkonstruktion aufsetzen und festschrauben 2 x V004 - 5,0 x 80 mm 2 x V004 - 5,0 x 80 mm Befestigung der Dachsparren an den Giebelwänden (Dachsparren ø 5 mm vorbohren) (Dachsparren ø 5 mm vorbohren) je Wand 16 x V010 - 4,0 x 50 mm 1 x V004 - 5,0 x 80 mm (Dachsparren ø...

  • Seite 32: Designkugeln Am Giebeldreieck Montieren

    Designkugeln am Giebeldreieck montieren 3 x V100 - 2,5 x 16 mm 1. Halbkugel in das Giebeldreieck setzen und von innen festschrauben 2. Halbkugel aufsetzen und festklicken 3 x V100 - 2,5 x 16 mm 1812...

  • Seite 33: Sandkasten Montieren

    Sandkasten montieren 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 4 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 20 x V010 - 4,0 x 50 mm 20 x V010 - 4,0 x 50 mm Für die Montage der Maltafel, bitte oberstes Sandkastenbrett um 40 mm kürzen!
  • Seite 34 Sandkasten montieren 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 9 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 20 x V010 - 4,0 x 50 mm 22 x V010 - 4,0 x 50 mm...

  • Seite 35: Geländerbretter Rechts Montieren

    Geländerbretter rechts montieren 6 x V010 - 4,0 x 50 mm 110 mm 125 mm 6 x V010 - 4,0 x 50 mm...

  • Seite 36: Geländerbretter Vorne Und Kletterwand Montieren

    Geländerbretter vorne und Kletterwand montieren 10 x V010 - 4,0 x 50 mm 17 x V010 - 4,0 x 50 mm 110 mm 4229 4226 110 mm 40 mm 40 mm 4226 4226 4226 10 x V010 - 4,0 x 50 mm 4226 4226 4226...

  • Seite 37: Klettersteine Montieren

    Klettersteine montieren d= 11 mm durchbohren rückseitig Muffe in Bohrloch eindrücken...

  • Seite 38: Grundgerüst Terrasse Montieren

    Grundgerüst Terrasse montieren 2 x V021 - 10,0 x 100 mm, mit V049 3 x V021 - 10,0 x 100 mm, mit V049 4 x V021 - 10,0 x 100 mm, mit V049 4170 4170 90° Detail 3 x V021 - 10,0 x 100 mm, mit V049 1900 mm 4 x V004 - 5,0 x 80 mm 2 x V004 - 5,0 x 80 mm...

  • Seite 39: Auflager Für Podestboden Montieren

    Auflager für Podestboden montieren 2 x V004 - 5,0 x 80 mm 4 x V004 - 5,0 x 80 mm 3 x V004 - 5,0 x 80 mm...
  • Seite 40 Podestbodenbretter montieren 24 x V010 - 4,0 x 50 mm 24 x V010 - 4,0 x 50 mm 1 x Brett in Höhe des Pfostens selbst ausklinken...

  • Seite 41: Geländerbretter Montieren

    Geländerbretter montieren 6 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 650 mm 6 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm...
  • Seite 42 Kletterrampe montieren* (Modul 10 b) *) optional oberstes Brett erst nach Befestigung der Rampe am Haus montieren! 20 x V010 - 4,0 x 50 mm 2 x V004 - 5,0 x 80 mm 20 x V010 - 4,0 x 50 mm 8 x V004 - 5,0 x 80 mm...
  • Seite 43 Kletterrampe montieren* (Modul 10 b) 1 x V004 - 5,0 x 80 mm *) optional 1833 Befestigungsschraube durch den Metallring führen!
  • Seite 44 Treppe (Modul 10 a)* montieren *) optional Treppenwangen vormontieren 4 x V005 - 5,0 x 70 mm 4 x V005 - 5,0 x 70 mm Treppenwange, rechts Treppenwange, links 9 x V136 9 x V136 je Winkel 3 x V015 - 4,0 x 16 mm 18 x V136 Maßangaben in mm...
  • Seite 45 Treppe (Modul 10 a)* montieren 2 x V031 - 10,0 x 140 mm, mit V049 (mit D=11 mm durchbohren) 2 x V004 - 5,0 x 80 mm 3 x V019 - 6,0 x 100 mm Winkelanker lt. Fundamentplan...
  • Seite 46 Treppe (Modul 10 a)* montieren 2 x V031 - 10,0 x 140 mm, mit V049 (mit D=11 mm durchbohren) 2 x V004 - 5,0 x 80 mm 3 x V019 - 6,0 x 100 mm Winkelanker lt. Fundamentplan...
  • Seite 47 Treppe (Modul 10 a)* montieren *) optional Treppenstufen auf die Winkel auflegen und von unten verschrauben je Winkel 3 x V014 - 3,5 x 16 mm...

  • Seite 48: Pfostenkappen Und Rutsche Montieren

    Pfostenkappen und Rutsche montieren 2 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm 1830 2 x V007 - 5,0 x 25 mm 2 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm mit Sand anhäufen mit Sand anhäufen...

  • Seite 49: Maltafel Montieren

    Maltafel montieren (1) 2 x V004 - 5,0 x 80 mm 2 x V004 - 5,0 x 80 mm...
  • Seite 50 Maltafel montieren (2) 4 x V010 - 4,0 x 50 mm MS030 6 x V010 - 4,0 x 50 mm 3 x V010 - 4,0 x 50 mm 7 x V010 - 4,0 x 50 mm...
  • Seite 51 Schaukelanbauten* montieren *) optional Anbaumöglichkeiten oder oder 1 x V028 - 10,0 x 200 mm, mit V049...
