Verwandte Anleitungen für Isidor Dori
Inhaltszusammenfassung für Isidor Dori

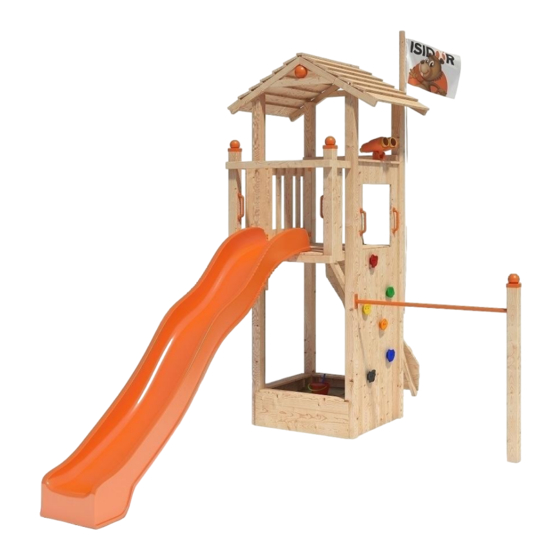

- Seite 1 Modul 139 Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! 19012018...
-
Seite 2: Hersteller
- einfacher Schaukelanbau oder Modul B - erweiterter Schaukelanbau Abbildungen zeigen Sonderzubehör, das nicht im Lieferumfang enthalten ist! *) gesonderte Aufbauanleitung Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu... - Seite 3 Bauteile Anzahl Bauteile ID Code Maße in mm Brett 4024 Brett 4051 Brett 4022 Brett 4054 1500 Brett 4021 Brett 4023 1035 Brett 4050 Brett 4016 Brett 4037 Brett 4053 1500 Brett 4052 2222 Brett Brett 4043 Brett 4013 Brett 4015 1035 Brett, ausgeklinkt...
- Seite 4 Bauteile Grundgerüst Technische Änderungen vorbehalten!
- Seite 5 Bauteile Dach Kletterrampe Podest Technische Änderungen vorbehalten!
- Seite 6 Bauteile Seitenverkleidung Kletterwand Geländerbrüstung Sandkasten...
- Seite 7 Befestigungsmittel V032 - 10,0 x 130 mm V041 - 6,0 x 35 mm V043 - M10 12 x V131 - SW 17 V049 - 10,5 x 2,5 x 30 mm V051 - 10,5 x 2,0 x 21 mm V022 - 10,0 x 80 mm V024 - 10,0 x 50 mm 30 x V004 - 5,0 x 80 mm...
- Seite 8 Zubehör 1813 1830 1833 1812 1814 1024 V102 14 x V101...
- Seite 9 Sicherheitsabstände gemäß EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, Garage, ausladende Zweige, Wäscheleinen oder elektrische Leitungen sein. mit einfachem Schaukelanbau + 2,0 m + 2,0 m mit erweitertem Schaukelanbau...
- Seite 10 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben Fundamentplan mit einfachem Schaukelanbau 2414 = 4 x Winkelanker = 4 x Schraubanker...
- Seite 11 Information über die Befestigung der Einzel- und Doppelwinkel an den jeweiligen Pfosten (modulabhängige Anwendung auf den nachfolgenden Seiten) Anordnung der Winkel an Geländerriegeln 2 x V105 - 5,0 x 50 mm flächenbündig Oberkante 2 x V105 - 5,0 x 50 mm bündig anordnen 2 x V105 - 5,0 x 50 mm 2 x V106 - 5,0 x 35 mm...
- Seite 12 Aufbau Grundgestell (1) 4 x V105 - 5,0 x 50 mm V102 V101 4 x V105 - 5,0 x 50 mm 8 x V105 - 5,0 x 50 mm...
- Seite 13 Aufbau Grundgestell (2) 4 x V105 - 5,0 x 50 mm V102 V101 8 x V105 - 5,0 x 50 mm V102 4 x V105 - 5,0 x 50 mm 4 x V105 - 5,0 x 50 mm...
- Seite 14 Aufbau Grundgestell (3) 1 x V022 - 10,0 x 80 mm, mit V049 1 x V022 - 10,0 x 80 mm, mit V049 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm...
-
Seite 15: Verankerung Der Grundkonstruktion
Verankerung der Grundkonstruktion Grundkonstruktion auf die einbetonierten Pfostenträger stellen, waagerecht ausrichten und festschrauben Erst nach dem der Beton ausgehärtet ist, mit der Montage fortfahren. 4 x Pfostenanker Betonfundament oberhalb mit Erdreich abdecken Erdreich Beton... -
Seite 16: Grundgerüst Balkon Montieren
Grundgerüst Balkon montieren (1) 16 mm V101 4 x V105 - 5,0 x 50 mm 4 x V019 - 6,0 x 100 mm Achtung! Stellung der Bohrungen bei Bauteil 4056 beachten! 3 x V004 - 5,0 x 80 mm 3 x V004 - 5,0 x 80 mm... - Seite 17 Grundgerüst Balkon montieren (2) 2 x V105 - 5,0 x 50 mm 4 x V106 - 5,0 x 35 mm 2 x V105 - 5,0 x 50 mm 4 x V106 - 5,0 x 35 mm V101 1 x V022 - 10,0 x 80 mm, mit V049 1 x V022 - 10,0 x 80 mm, mit V049 2 x V032 - 10,0 x 130 mm, mit V049 + V043 (Bauteil 4001 mit d= 10 mm durchbohren!)
-
Seite 18: Montage Der Podestbretter
Montage der Podestbretter Podestbretter gleichmäßig verteilen und festschrauben 18 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm... -
Seite 19: Brüstungsgeländer Auf Der Linken Seite Montieren
Brüstungsgeländer auf der linken Seite montieren 4 x V010 - 4,0 x 50 mm 10 x V012 - 4,0 x 30 mm Geländerbretter 4 x V106 - 5,0 x 35 mm gleichmäßig verteilen und festschrauben 10 x V012 - 4,0 x 30 mm 2 x V010 - 4,0 x 50 mm 2 x V010 - 4,0 x 50 mm 4 x V106 - 5,0 x 35 mm... -
Seite 20: Brüstungsgeländer / Kletterwand Auf Der Rechten Seite Montieren
Brüstungsgeländer / Kletterwand auf der rechten Seite montieren 2 x V106 - 5,0 x 35 mm 4 x V010 - 4,0 x 50 mm 2 x V106 - 5,0 x 35 mm 14 x V010 - 4,0 x 50 mm 4051 14 x V010 - 4,0 x 50 mm 14 x V010 - 4,0 x 50 mm... -
Seite 21: Befestigung Der Kletterwand Und Der Klettersteine
Befestigung der Kletterwand und der Klettersteine 14 x V010 - 4,0 x 50 mm d= 10 mm durchbohren Muffe in Bohrloch eindrücken... -
Seite 22: Sandkasten Montieren
Sandkasten montieren 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 4038 4038... -
Seite 23: Satteldach Zusammenbauen
Satteldach zusammenbauen 1 x V004 - 5,0 x 80 mm (1 x Bauteil 4029 mit d= 5 mm vorbohren) 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d= 5 mm vorbohren) 14 x V010 - 4,0 x 50 mm 4 x V010 - 4,0 x 50 mm 14 x V010 - 4,0 x 50 mm ca. -
Seite 24: Dach Und Zierkugel Montieren
Dach und Zierkugel montieren 2 x V004 - 5,0 x 80 mm 1812 (Dachsparren mit d= 5 mm vorbohren) 3 x V100 - 2,5 x 16 mm 3 x V100 - 2,5 x 16 mm 2 x V004 - 5,0 x 80 mm (Dachsparren mit d= 5 mm vorbohren) 1 x auf jeder Giebelseite 1. -
Seite 25: Kletterrampe Aufbauen Und Montieren
Kletterrampe aufbauen und montieren Knotenseil montieren oberstes Brett (020) erst nach erfolgter Befestigung der Rampe am Spielturm anschrauben 1833 1 x V006 - 5,0 x 60 mm 2 x V006 - 5,0 x 60 mm 40 x V010 - 4,0 x 50 mm erst Kletterrampe am Spielturm anschrauben, dann oberstes Brett anschrauben... - Seite 26 Reckstange und Zubehör* montieren *) optional, nicht im Lieferumfang enthalten 1832* 1024 je Pfostenkappe 2 x V100 - 2,5 x 16 mm 4 x V041 - 6,0 x 35 mm 1830 1830 2 x V007 - 5,0 x 25 mm 1814 2 x V135 - 10,0 x 40 mm 4 x V024 - 10,0 x 50 mm, mit V051...
-
Seite 27: Fahnenmast Und Fahne Montieren
Fahnenmast und Fahne montieren - Befestigungsöse oben festschrauben - Fahne mit Schnurr um die Schraube legen - untere Befestigungsöse mit der Schraube 1 x V006 - 5,0 x 60 mm Den L-Beschlag V086 wechselseitig, mittig in die Schlaufe legen, nach unten etwas 1833 in die Aufdopplung 4160 einschrauben straff ziehen und festschrauben... -
Seite 28: Schaukelbalken Montieren
Schaukelbalken montieren Anbaumöglichkeiten: Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Schraubanker in den Boden eindrehen und an dem Schaukelgestell festschrauben!
