4.10

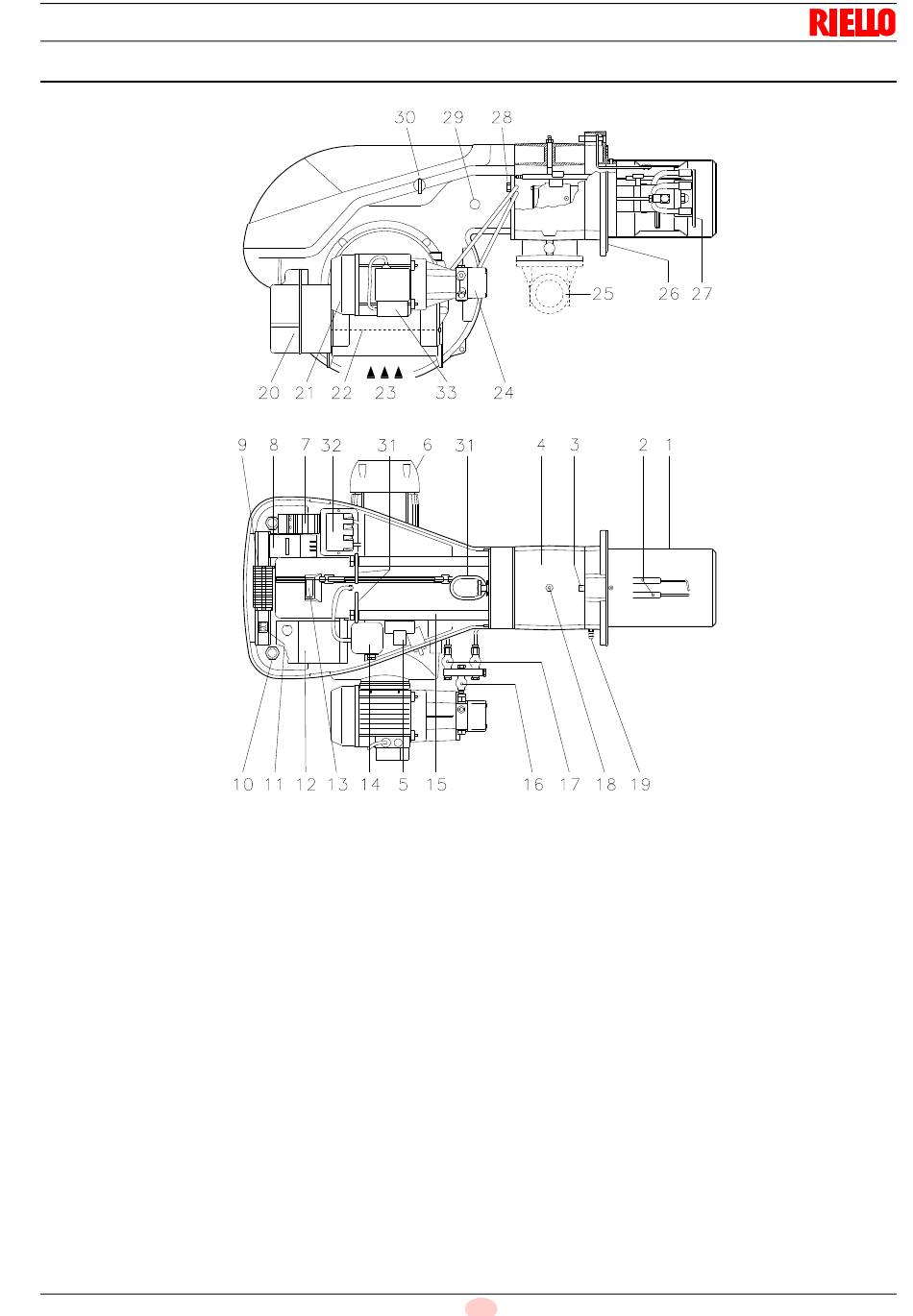

Beschreibung des Brenners

1 Brennkopf
2 Zündelektroden
3 Schraube für die Flammkopfeinstellung
4 Muffe
5 Relais
6 Gebläsemotor
7 Motorschütz und Thermorelais mit Entstörtaste
8 LED-TAFEL
9 Klemmenleiste
10 Kabeldurchgänge für
Installateur
11 Zwei elektrische Schalter:
- einer für „Brenner eingeschaltet - ausgeschaltet"
- einer für „1. - 2. Stufe"
12 Steuergerät mit Leuchtanzeige für Störabschaltung und
Entstörtaste
13 Flammensichtfenster
14 Mindestluftdruckwächter (Differentialtyp)
15 Gleitschienen zur Öffnung des Brenners und für die
Kontrolle des Flammkopfs
16 Sicherheitsventil
17 Ventile 1. und 2. Stufe
18 Gasdruckentnahmestelle und Befestigungsschraube des
Flammkopfs
19 Luftdruckentnahmestelle
20 Stellantrieb.
Bei Brennerstillstand ist die Luftklappe vollständig
geschlossen, um die Wärmeverluste des Kessels durch den
Kaminzug mit Luftnachführung von der Saugöffnung des
Gebläses auf einen Mindestwert herabzusetzen.
Technische Beschreibung des Brenners
elektrische Anschlüsse
21 Pumpenmotor
22 Luftklappe
23 Lufteinlass zum Gebläse
24 Pumpe
25 Gaszuleitung
26 Flansch für Befestigung am Heizkessel
27 Stauscheibe
28 Schrauben zur Befestigung des Gebläses an der Muffe
29 UV-Zelle
durch 30 Wählschalter „ÖL-OFF-GAS"
31 Heberinge
32 Zündtransformator
33 Kondensator Pumpenmotor
Die Störabschaltungen des Brenners können zweierlei Art sein:
STÖRABSCHALTUNG DES GERÄTS:
das Aufleuchten
12)(Abb. 4) weist auf eine Störabschaltung des Brenners hin.
Zur Entriegelung die Taste drücken.
MOTORSPERRE:
Zur Entriegelung die Taste des Überstromauslösers 7)(Abb. 4)
drücken.
13 D
20140177
des Druckknopfes des
Abb. 4
Steuergerätes,
