Inhaltszusammenfassung für GRAUPNER tangent ASH26E

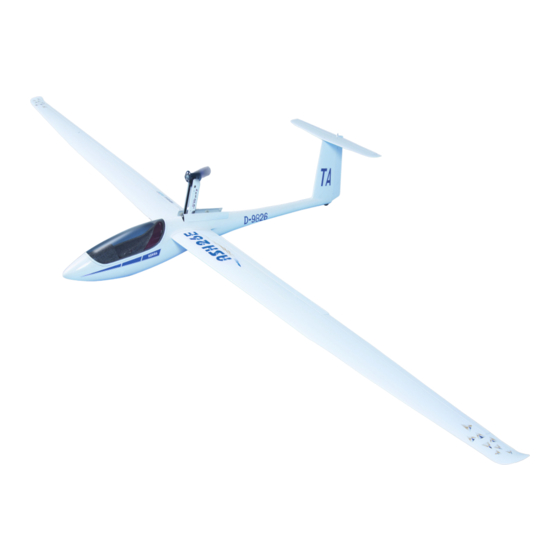

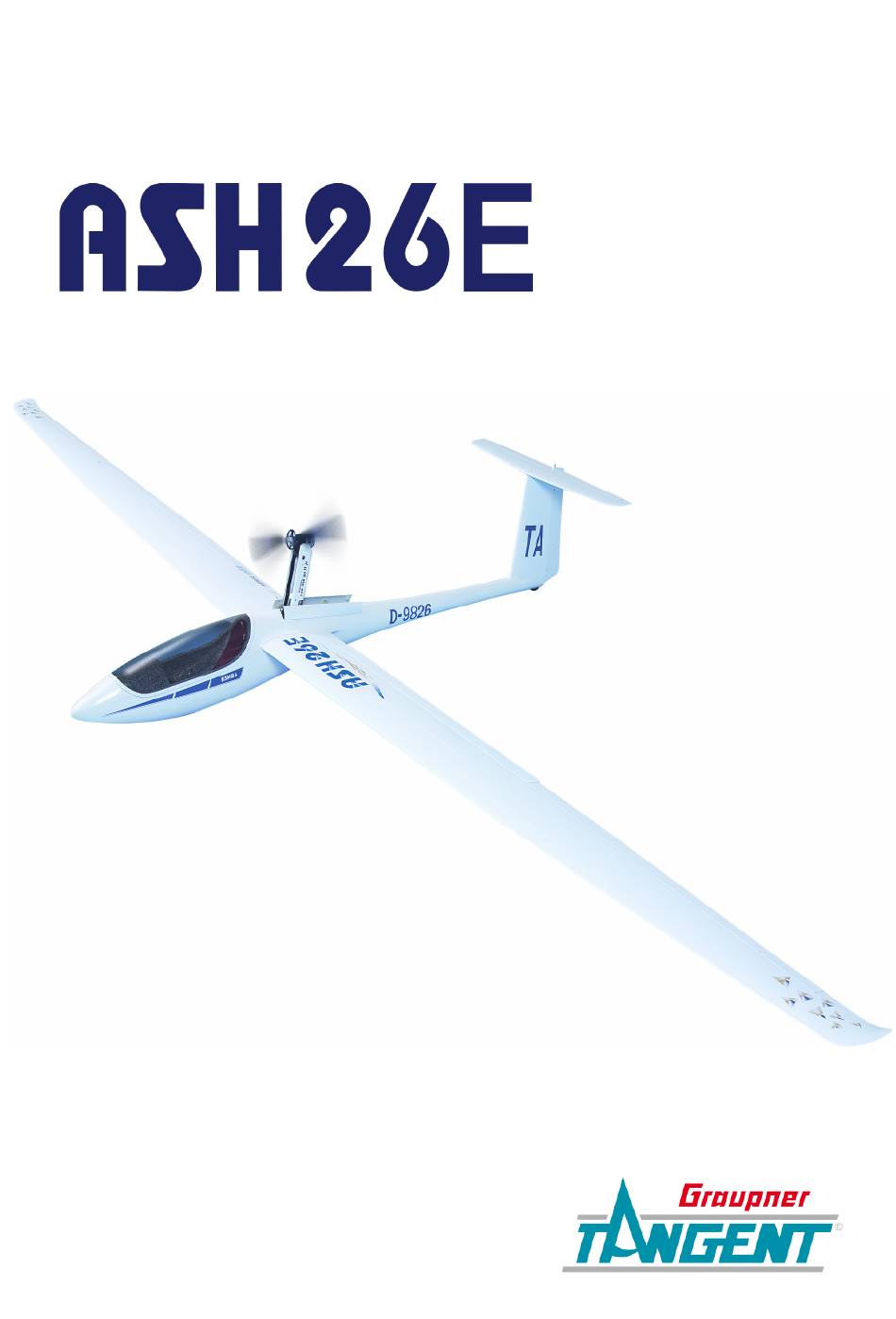

- Seite 1 Bauanleitung...
-
Seite 2: Inhaltsverzeichnis
Ruderanlenkungen im Rumpf Kabinenrahmen fertig stellen Kabinenhaube fertig stellen Finish Folienfinish Lackfinish Einbau der Fernsteuerung Servoeinbau im Rumpf Servoeinbau in Flächen Empfängerakku Empfängereinbau Antennenverlegung Einstellen Rudereinstellungen Normalflug Thermikflug Speedflug Landestellung Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... - Seite 3 Der Erstflug Das Einfliegen Der Reichweitentest (auch für Experten) Der Start Flug in der Ebene Flug am Hang Sicherheit Faszination Anhang Stückliste 24-25 Störklappenmontage/Demontage Bilder und Skizzen 27/ff Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com...
-
Seite 4: Vorwort
ASH 26 E entschieden haben. Wir wünschen Ihnen beim Bauen und später beim Fliegen dieses leistungsstarken Modells viel Freunde und Erfolg. TANGENT – Modellbaukästen aus dem Hause GRAUPNER sind ausgereifte Konzepte und Ergebnisse langjähriger Erfahrung. Mit diesen Produkten erwerben Sie nicht einfach nur ein Modell –... -
Seite 5: Baukasteninhalt
Teil wird unbrauchbar. Verwenden Sie lösungsmittelfreie Kleber. Wir empfehlen Verklebungen mit UHU-Endfest oder mit Baumwollflocken eingedicktes Epoxydharz. Vermeiden Sie aber an statisch und steuertechnisch relevanten Verklebungen 5 min Epoxy! Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 6: Hinweis: Kleben Mit Epoxy
Ihre ASH 26 auch an kleinen Hängen und besticht beim Kunstflug. Durch den Einsatz eines Klapptriebwerkes verfolgen wir auch in der Elektroversion kompromisslos die Vorbildtreue und Scaleoptik und erweitern somit auch die Bandbreite der souveränen Flugeigenschaften. Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 7: Tragflächen Holmverbinder
Löcher in die Anschlussrippe bohren. Beachten Sie die V-Form; Bohrungen parallel zum Holmverbinder bohren. Wenn beide Tragflächenhälften so vorbereitet sind, werden die Stifte eingeklebt. Bild 1 – schwimmende Lagerung Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 8: Einbau Torsionsstifte
Störklappen voll ausfahrbar sind. Wir empfehlen: Löthüsle auf den Klappenanlenkdraht löten, anschließend den Gabelkopf aufschrauben und diese Einheit von oben in den Klappenschacht einführen. Klappe in verriegelten Zustand bringen, dann ergibt sich die Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 9: Ruderhörner Einbauen
Sie bitte darauf, dass die Kabel sich nicht durchscheuern können. Alternativ verwenden Sie einen Sub–D–Stecker oder eine extra Steckverbindung für die Stromzuführung. Verrunden Sie die Buchsen an den vorderen Kanten um ein leichteres Stecken zu ermöglichen. Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 10: Servobrett Einbauen
Durchbruch zu bohren und feilen. Auch hier sollte die Anlenkung senkrecht zur Ruderscharnierlinie erfolgen. Mit einer Handfräse unter der Beplankung einen Freiraum zur besseren Verklebung schaffen. Anschließend kleben Sie das Ruderhorn ein. Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 11: Seitenleitwerk Fertigstellen
Unsere ASH 26 Elektro ist ausgelegt für den Einbau des Klapptriebwerkes „up-and-go II“ (# 6097) mit einem Drehzahlregler # 7236, 2 Stk. Antriebsakkus # 7655.4 und einem Ausfahrakku # 7625.3 Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 12: Einbau Höhenruderanlenkung
Harz oder UHU-Endfest in den Rumpf. Nach Aushärten können Sie das Fahrwerk wieder einsetzen und mittels Arretierspant auf den vorderen FW-Spant schrauben. So können Sie Ihr Fahrwerk zur Wartung jederzeit wieder entnehmen. Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 13: Ruderanlenkungen Im Rumpf
Klebstoff unter der Feder nach vorne läuft. Wer es besonders gut macht, laminiert noch eine Lage 160 g. Glasgewebe über die Haubenplatte an den Haubenrahmen. Bild 11- Zuhaltung Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 14: Kabinenhaube Fertigstellen
Klebeband entfernt und die Kabinenhaube mit einem kurzen Schlag auf die Rumpfseite gelöst. Trennmittel auf Rumpf und Haube mit Brennspiritus abwaschen. Haubenrand ca. 6-7 mm breit abkleben, vorsichtig mit Körnung 240 -400 anschleifen, und lackieren. Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 15: Finish
Folie um die Kanten legen. Beginnen Sie auch hier an der Wurzelrippe und fahren mit der Nasenleiste fort. Als Letztes kommt die Endleiste an die Reihe. Am Randbogen Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 16: Lackfinish
Anschließend Servodeckel festschrauben. Ruder Neutralstellung bringen, gegenüberliegenden Gabelkopf mit Mutter ebenfalls auf die Gewindestange schrauben und in die Ruderhörner einhängen. Nach der Feineinstellung mit der Mutter kontern. Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 17: Empfängerakku
Bleiben Sie gleich bei dieser Einstellung. Die folgenden Ruderausschlagsgrößen sind erflogen und haben sich bei mehreren Modellfliegern und während der Erprobung bewährt. Übernehmen Sie diese zunächst, wahrscheinlich werden Sie diese nie ändern wollen. Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 18: Rudereinstellungen
Spaß und allzeit Erfolg mit ihrer ASH 26 zu haben. Einige Tipps aus der Modellflugpraxis helfen, die vielseitigen Einsatzmöglichkeiten dieses Modells optimal zu nutzen. Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 19: Das Einfliegen
Am Hang warten Sie auf eine gute Aufwindphase und werfen das Modell schräg nach unten ab. Lassen Sie ruhig die Maschine zunächst durchfallen - Fahrt ist das halbe Leben! Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 20: Flug In Der Ebene
Ein Aufwindfeld in der Ebene direkt "über Kopf" zu erkennen und auszufliegen, ist nur den geübtesten Piloten möglich; fliegen und suchen Sie deshalb immer querab von Ihrem Standort. Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 21: Flug Am Hang
Fällen erheblich schwieriger als in der Ebene. Es muss meist im verwirbelten Lee des Berges gelandet werden, dies erfordert Konzentration und einen beherzten Anflug mit Überfahrt und anschließender Störklappenlandung. Eine Landung im Luv, also im Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... -
Seite 22: Sicherheit
Fernsteuerung jederzeit durch äußere Einflüsse gestört werden kann. Auch langjährige, unfallfreie Flugpraxis ist keine Garantie für die nächste Flugminute. Faszination Lernen Sie Ihre ASH 26 kennen, ihre hervorragende Leistungsfähigkeit, ihr komfortables Flugverhalten und ihre enorme Bandbreite. Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... - Seite 23 Können alleine oder mit Freunden und das Leben in und mit der Natur Erlebnisse ermöglichen, die in der heutigen Zeit selten geworden sind. Wir, vom GRAUPNER/TANGENT-Modellsport, wünschen Ihnen beim Bauen und später beim Fliegen genauso viel Freude und Erfolg wie wir uns selbst.
-
Seite 24: Anhang Stückliste
Ø 3 * 60 Augenschraube / B=D2 Seitenruderlager M4/Bohrg.D2 Stahldraht Kabinenhaube Stahl Ø 3 * 30 GFK-Feder Kabinenhaube 1,5 * 15 * 150 GFK-Feder Abdeckung Servo 1,5 * 15 * 150 Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... - Seite 25 Kunststoff Fertigteil Servodeckel ohne Hutze Flächen Kunsstoff Fertigteil Deckelschrauben Flächen Metall M 2 * 10 Einbauanleitung Flächen Papier DIN A5 Technische Änderungen und Änderungen in der Zusammensetzung vorbehalten. Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com...
-
Seite 26: Störklappenmontage/Demontage
Anlenkgestänge vom Störklappenkasten aus zum Servoschacht und hängen den Gabelkopf ein. Jetzt nehmen Sie die servoseitige Montage vor. Ist alles korrekt eingestellt, Gabelkopf mit Mutter sichern und Lamellen montieren. Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com... - Seite 27 Bild 1 – schwimmende Lagerung Bild 2 – Störklappenabdeckung Bild 3 – Servobrett Bild 4 Verstärkungsspant Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com...
- Seite 28 Bild 5 – SR-Abschluss / SR-Servo Bild 6 und 7 – Klapptriebwerk Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com...
- Seite 29 Bild 8 – Fahrwerksspanten und Servohalter Bild 9 – Fahrwerk eingebaut Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com...
- Seite 30 Bild 10 – Kabinenrahmen Bild 11 – Haubenzuhaltung Bild 12 – Ausstattung Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com...
- Seite 31 Demontage Tragflächen Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com...
- Seite 32 Bild Folie 1+2 Bild Folie 3+4 Bild Folie 5 Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com...
- Seite 33 Bild Folie 6+7 Bild Folie 8 Bild Folie 9+10 Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com...
- Seite 34 Graupner GmbH &Co. KG, Henriettenstraße 94-96, D 73230 Kirchheim www.graupner.de * www.tangent-modelltechnik.com...
