Seite 1

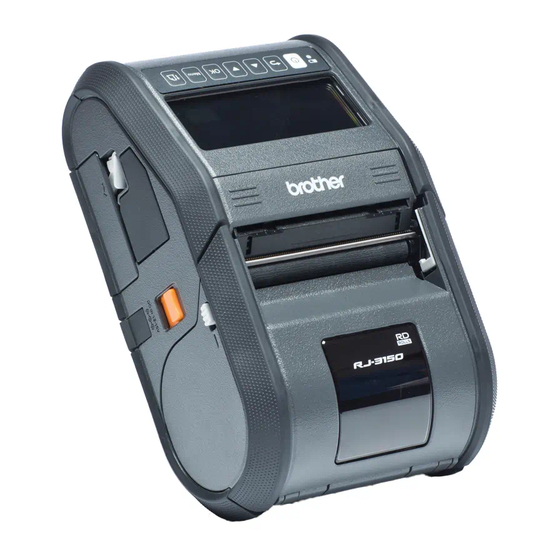

Online- Benutzerhandbuch 3050/RJ-3150 RJ-3050 RJ-3150 Verwenden Sie den Drucker erst, wenn Sie dieses Online- Benutzerhandbuch gelesen haben. Version 0 Bitte bewahren Sie dieses Handbuch sorgfältig auf.
Ankündigung geändert werden. Brother behält sich das Recht vor, Änderungen an den in diesem Dokument enthaltenen Spezifikationen und Materialien ohne vorherige Ankündigung vorzunehmen, und weist ausdrücklich jede Verantwortung für Schäden (einschließlich Folgeschäden) zurück, die durch das Vertrauen in die Materialien entstehen.
Seite 3
Warenzeichen und Copyrights BROTHER ist entweder ein Warenzeichen oder ein eingetragenes Warenzeichen von Brother Industries, Ltd. Microsoft, Windows Vista, Windows Server und Windows sind eingetragene Warenzeichen oder Warenzeichen der Microsoft Corp. in den USA und/oder anderen Ländern. Android ist ein Warenzeichen von Google Inc.
Seite 4
WICHTIGER HINWEIS Bitte besuchen Sie das Brother Solutions Center unter http://support.brother.com/ und klicken Sie auf der Seite für Ihr Modell auf [Handbücher], um die anderen Handbücher herunterzuladen. Dieses Produkt ist ausschließlich für die Benutzung in dem Land zugelassen, in dem es gekauft wurde.
Ladevorgang für den Lithium-Ionen-Akku beenden ................8 Tipps zur Verwendung des Lithium-Ionen-Akkus ................8 Uhrenbatterie installieren (nur RJ-3150) .....................9 Drucker ein- oder ausschalten.........................10 RD-Rolle einlegen............................10 RJ-3050 oder bei Nichtverwendung des Etikettenablösers (RJ-3150)..........11 Schneiden von Rollenpapier......................13 Mit Etikettenablöser (nur RJ-3150)....................13 Druckertreibereinstellungen.......................16 Nach dem Drucken..........................17 RD-Rolle entfernen ..........................18...
Seite 6
Drucken über das Bedienfeld am Drucker..................45 Drucken mithilfe eines Barcode-Lesegeräts..................47 Etikettenlayouts im Drucker (Löschen und Protokoll) (nur RJ-3150)............48 Druckereinstellungen-Dienstprogramm Allgemeines zum Druckereinstellungen-Dienstprogramm...............49 Bevor Sie das Druckereinstellungen-Dienstprogramm verwenden ...........49 Verwenden des Druckereinstellungen-Dienstprogramms ...............50 Kommunikationseinstellungen .........................52 Einstellungen-Dialogfeld........................52 Menüleiste ............................54 Registerkarte „Allgemein“ ........................57 Registerkarte „Wireless-LAN“......................59...
Seite 7
Reinigen der Transportrolle ........................109 Papierausgabe reinigen.........................110 Reinigen des Etikettenablösers (nur RJ-3150) ..................111 Referenz LED-Anzeigen............................112 Anzeigewarnungen ..........................114 Drucken der Druckereinstellungen ......................115 Problemlösung Übersicht..............................116 Technische Daten Produktdaten ............................122 Abschnitt II Software P-touch Editor verwenden Verwenden des P-touch Editor ......................125 Verwenden des P-touch Editor......................125 Tipps zum Erstellen von Vorlagen ......................129...
Seite 8
Netzwerkeinstellungen des Druckers ändern (IP-Adresse, Subnetzmaske und Gateway) ....164 Mit BRAdmin Light...........................164 Andere Verwaltungsprogramme ......................166 Web-based Management (Webbrowser) verwenden ..............166 BRAdmin Professional verwenden ....................166 Drucker für ein Wireless-Netzwerk konfigurieren Über die druckereigenen Funktionen (nur RJ-3150) ................167 WLAN-Verbindung herstellen ......................167 Netzwerkeinstellungen anzeigen.....................167 WLAN-Verbindung über WPS herstellen..................167 Web-based Management Übersicht..............................168 Druckereinstellungen mit Web-based Management (Webbrowser) konfigurieren ........169...
Seite 9
Anhang C Allgemeines Verfahren für die P-touch Template-Funktion ..............185 Liste der Barcodes zum Festlegen der Einstellungen ................186 viii...
Abschnitt I Grundfunktionen Einrichten des Druckers Verwendung des Druckers Druckereinstellungen-Dienstprogramm Andere Funktionen Drucken von Etiketten mit P-touch Template (nur RJ-3150) Wartung des Druckers Referenz Problemlösung Technische Daten...
Einrichten des Druckers Betrieb mit Lithium-Ionen-Akku Lithium-Ionen-Akku installieren Vergewissern Sie sich, dass die Akkuverriegelung geöffnet ist, und schieben Sie den Akku mit angebrachter Akkufachabdeckung in das Akkufach ein. Stellen Sie sicher, dass die Kontakte des Akkus nach innen zeigen. Nachdem der Akku eingeschoben ist, drücken Sie ihn leicht in das Akkufach ein und drücken Sie die Akkuverriegelung nach unten, bis Sie ein Klicken hören und der Akku fixiert ist.
Einrichten des Druckers Lithium-Ionen-Akku aufladen In eingebautem Zustand Der Lithium-Ionen-Akku kann innerhalb des Druckers geladen werden. Führen Sie zum Laden des Lithium-Ionen-Akkus die folgenden Schritte aus: Hinweis • Vor Verwendung des Lithium-Ionen-Akkus müssen Sie ihn wie folgt aufladen. • Einer neuer Akku muss erst vollständig aufgeladen werden. Der erste Ladevorgang dauert ca. 3 Stunden. •...
Einrichten des Druckers Anschluss an eine Netzsteckdose (optional) Schließen Sie den Drucker an eine Netzsteckdose an, um den Akku aufzuladen. Verbinden Sie den Netzadapter mit dem Drucker. Verbinden Sie das Netzkabel mit dem Netzadapter. Schließen Sie das Netzkabel an eine in der Nähe befindliche Netzsteckdose (100–240 V Wechselstrom, 50–60 Hz) an.
Einrichten des Druckers Anschluss an eine Gleichstromsteckdose (optional) Schließen Sie den Drucker an die 12 V-Gleichstromsteckdose Ihres Fahrzeugs an (Zigarettenanzünder etc.), um den Akku aufzuladen. Schließen Sie den Autoadapter an eine 12 V-Gleichstromsteckdose Ihres Fahrzeugs an. Schließen Sie den Autoadapter an den Drucker an. 1 Autoadapter Hinweis Der Autoadapter ist ein optionales Zubehörteil.
Einrichten des Druckers Ladevorgang für den Lithium-Ionen-Akku beenden Um das Laden des Lithium-Ionen-Akkus zu beenden, trennen Sie den Netz- bzw. den Autoadapter vom Gleichstromanschluss. Tipps zur Verwendung des Lithium-Ionen-Akkus Laden Sie den Lithium-Ionen-Akku vor dem Verwenden vollständig auf. Verwenden Sie den Akku erst, nachdem er aufgeladen ist.
Einrichten des Druckers Uhrenbatterie installieren (nur RJ-3150) Öffnen Sie die Batterieabdeckung mit einem Kreuzschlitzschraubendreher. Legen Sie die mitgelieferte Batterie waagerecht und mit dem Pluspol nach oben in das Batteriefach ein. Befestigen Sie die Batterieabdeckung wieder.
• Das Modell RJ-3150 kann grafische Anleitungen anzeigen. Öffnen Sie die RD-Rollenfachabdeckung und drücken Sie die Taste [Menu] (Menü). • Das Modell RJ-3150 ist mit einem Etikettenablöser und Sensor ausgestattet, um Etiketten nach dem Drucken automatisch von der Trägerfolie zu lösen.
Einrichten des Druckers RJ-3050 oder bei Nichtverwendung des Etikettenablösers (RJ-3150) Drücken Sie den Hebel zum Öffnen der Abdeckung, um das RD-Rollenfach zu öffnen. 1 Hebel zum Öffnen der Abdeckung Öffnen Sie die Rollenführungen, indem Sie deren Einstellungshebel (1) anheben und die Rollenführungen nach außen ziehen.
Schließen Sie das RD-Rollenfach, indem Sie die Mitte der Abdeckung herunterdrücken, bis die Abdeckung einrastet. Hinweis Wenn Sie Einzeletiketten verarbeiten (nur RJ-3150), drücken Sie die Taste (Vorschub), nachdem Sie die RD-Rolle eingesetzt haben. Der Drucker transportiert das Etikett zur korrekten Startposition.
WARNUNG Die Abreißkante ist scharf. Um Verletzungen zu vermeiden, dürfen Sie nicht die Abreißkante berühren. Mit Etikettenablöser (nur RJ-3150) Mit dem Etikettenablöser können gedruckte Etiketten automatisch von ihrer Trägerfolie gelöst werden, bevor sie aus der Medienausgabe herausgeschoben werden. Das ist sehr nützlich, wenn große Mengen von Etiketten gedruckt und in unregelmäßigem Tempo geklebt werden sollen, da der Ablösersensor das Drucken...
Seite 23
Einrichten des Druckers • Unter folgender Adresse finden Sie ein Video zum Einsetzen des Etikettenablösers http://solutions.brother.com/movie/d532/ Drücken Sie den Hebel zum Öffnen der Abdeckung, um das RD-Rollenfach zu öffnen. 1 Hebel zum Öffnen der Abdeckung Drücken Sie beide Seiten des Etikettenablösers in Richtung der Rückseite des Druckers. Der Etikettenablöser bewegt sich nach oben und vom Drucker weg.
Seite 24
Einrichten des Druckers Ziehen Sie das erste Etikett von der RD-Rolle ab. Legen Sie nun die RD-Rolle so ein, dass die Oberkante des zweiten Etiketts bündig mit der Oberkante des Mediensensors abschließt. Positionieren Sie das Etikett so, dass es vom Mediensensor erkannt werden kann. 1 Mediensensor Schließen Sie die RD-Rollenfachabdeckung.
Einrichten des Druckers Wichtig • Bevor Sie den Etikettenablöser verwenden, richten Sie folgende Einstellungen ein: • Geräteeinstellungen im „Druckereinstellungen-Dienstprogramm“: Wählen Sie [Ablöser] für [Ausgangspos.] auf der Registerkarte [Basis]. Für weitere Einzelheiten siehe Geräteeinstellungen auf Seite 66. • Druckertreiber: Aktivieren Sie das Kontrollkästchen [Verwenden der Etikettenablöse- (Peeler-) Funktion] auf der Registerkarte [Allgemein].
Einrichten des Druckers Aktivieren Sie das Kontrollkästchen [Verwenden der Etikettenablöse- (Peeler-) Funktion] auf der Registerkarte [Allgemein]. Klicken Sie auf [OK], um das Dialogfeld zu schließen. Nach dem Drucken Die gedruckten Etiketten können automatisch von ihrer Trägerfolie gelöst werden, bevor sie aus der Medienausgabe herausgeschoben werden.
Drücken Sie den Hebel zum Öffnen der Abdeckung, um das RD-Rollenfach zu öffnen. Hinweis Wenn Sie den Etikettenablöser verwenden (nur RJ-3150), lösen Sie zunächst auf beiden Seiten des Druckers die Riegel des Etikettenablösers, bevor Sie den Hebel zum Öffnen der Abdeckung drücken.
Seite 28
Biegen Sie die Rollenführung nicht gewaltsam zu weit zur Seite. Andernfalls könnte die Rollenführung brechen. 1 Hebel für die Rollenfreigabe Hinweis Wenn Sie den Etikettenablöser verwenden (nur RJ-3150), stellen Sie sicher, dass sich die Trägerfolie beim Entfernen der RD-Rolle nicht verfängt.
Einrichten des Druckers Gürtelklammer anbringen Wenn Sie den Drucker außerhalb des Büros einsetzen möchten, können Sie die zum Lieferumfang gehörende Gürtelklammer am Drucker anbringen und ihn damit am Gürtel befestigen. Setzen Sie wie in der Abbildung dargestellt die Kreuzschlitzschrauben in die Rückseite des Druckers ein. 1 Gürtelklammer 2 Kreuzschlitzschraube Haken Sie die Klammer an Ihren Gürtel.
Zum Drucken von Ihrem Computer aus ist die Installation des P-touch Editors, des Druckertreibers und anderer Anwendungen auf dem Computer erforderlich. 1 Besuchen Sie unsere Website (http://www.brother.com/inst/) und laden Sie das Softwareinstallationsprogramm und die Dokumentation herunter. 2 Doppelklicken Sie auf die heruntergeladene .exe-Datei und folgen Sie den Anweisungen auf dem Bildschirm, um die Installation durchzuführen.
(Ein/Aus) gedrückt, um den Brother-Drucker auszuschalten. Klicken Sie auf die Schaltfläche „Start“ - [Systemsteuerung] - [Hardware und Sound] - [Drucker]. Markieren Sie den [Brother RJ-XXXXX] und klicken Sie auf [Drucker löschen] oder klicken Sie mit der rechten Maustaste auf das Symbol und anschließend auf [Löschen].
Seite 32
Klicken Sie auf dem Bildschirm [Apps] auf [Systemsteuerung] - [Hardware und Sound] - [Geräte und Drucker]. Wählen Sie den [Brother RJ-XXXXX] und klicken Sie auf [Gerät entfernen] oder klicken Sie mit der rechten Maustaste auf das Symbol und anschließend auf [Gerät entfernen].
Einrichten des Druckers Verbinden von Computer und Drucker Der Drucker kann über USB-Kabel, Bluetooth oder WLAN mit dem Computer verbunden werden. Wichtig Installieren Sie den Druckertreiber, bevor Sie den Drucker mit dem Computer verbinden. Hinweis Bei einer Verbindung über Bluetooth bleiben die Verbindungseinstellungen auch nach dem Ausschalten des Druckers gespeichert.
(Ein/Aus) gedrückt, um den Drucker einzuschalten, und halten Sie danach die Taste (Bluetooth) gedrückt. Für RJ-3150 Drücken Sie die Taste [Menu] (Menü), die Tasten [ ] oder [ ], um das Menü [Bluetooth] zu wählen, und drücken Sie dann die Taste [OK].
Taste (Wi-Fi). Die WLAN-Kommunikation ist jetzt verfügbar. Für RJ-3150 Drücken Sie die Taste [Menu] (Menü), die Tasten [ ] oder [ ], um das Menü [WLAN] zu wählen, und drücken Sie dann die Taste [OK]. Schalten Sie [WLAN (Ein/Aus)] auf [Ein].
Einrichten des Druckers LC-Display (nur RJ-3150) Bildschirm Wird der Drucker eingeschaltet, erscheint der Hauptbildschirm. Normalmodus 1 2 3 4 5 6 7 Vorlagen-Modus 1 Symbol Einstellungen 2 Symbol Medien 3 Symbol Information 4 Symbol Display 5 Symbol Administration 6 Symbol WLAN...
Einrichten des Druckers 10 USB-Symbol Das USB-Symbol wird angezeigt, wenn der Drucker mit einem aktivierten USB-Hostgerät verbunden ist. 11 Druckerstatus 12 Vorlagensymbol Zeigt das Vorlagensymbol an. 13 Vorlagennummer Zeigt die Nummer der aktuell ausgewählten Vorlage an. 14 Datenbankverknüpfungssymbol Zeigt an, dass die Vorlage mit einer Datenbank verknüpft ist. 15 Vorlagenname Zeigt den Namen der aktuell ausgewählten Vorlage an.
Seite 38
Einrichten des Druckers Mithilfe der Tasten am Drucker, können die folgenden Einstellungen vorgenommen werden: Menü Titel Untertitel Einstellungen Beschreibung Stellt die Druckdichte des Einstellungen Druckere- Druckdichte Druckers ein. instellungen Bestimmt den Medien- Ausgangspos. Abreißkante Ausgabeort. Ablöser Dient zum Einstellen der Druckabgleich *.** mm (oder *.** Zoll)
Seite 39
Einrichten des Druckers Menü Titel Untertitel Einstellungen Beschreibung Bestimmt, ob der Drucker Einstellungen Vorlagene- Vorlagen-Modus (Fortsetzung) beim Einschalten im instellungen Vorlagen-Modus startet. Hinweis Im Vorlagen-Modus können Sie den Inhalt der im Drucker gespeicherten Vorlagen ändern und diese drucken. Bestimmt, ob vor dem Druck bestät.
Seite 40
Einrichten des Druckers Menü Titel Untertitel Einstellungen Beschreibung Stellen Sie Datum und Einstellungen Uhreinstellungen JJ MM TT (Fortsetzung) Uhrzeit ein. Legen Sie fest, nach Autom. welcher Zeit der Drucker Abschaltung automatisch ausgeschaltet wird.
Seite 41
Einrichten des Druckers Menü Titel Untertitel Einstellungen Beschreibung Dient zur Anzeige der Medien Aktive Medien ****** (Medienname) Informationen für die aktuell ausgewählte Vorlage. Type Left Margin Width Top Margin Length Bottom Margin Wählen Sie aus, welche Medienauswahl Zurück Medieninformationen aus 01 ****** der Medienliste abgerufen 02 ******...
Seite 42
Bildern werden in ****** umgekehrter ****** chronologischer ****** Reihenfolge (das zuletzt registrierte Bild zuerst) ****** angezeigt. Dient zur Anzeige der Konfiguration Printer: RJ-3150 Druckerinformationen. ProgVer: *.** FontVer: *.** ImagVer: *.** HelpVer: *.** RomFree: ********bytes Battery: *.*V Dient zum Ausdrucken der Druckkon- Start Druckereinstellungen.
Seite 43
Einrichten des Druckers Menü Titel Untertitel Einstellungen Beschreibung Bestimmt die Helligkeit des Display Display- LC-Displays. helligkeit Legen Sie fest, nach Hintergrundbel. welcher Zeit der Inaktivität Timeout das LC-Display automatisch ausgeschaltet werden soll. Wählen Sie ein Bild, das als Benutzer- Hintergrund Standard Hintergrund für das definiertes...
Seite 44
Einrichten des Druckers Menü Titel Untertitel Einstellungen Beschreibung Wählen Sie den Befehls- Administration Befehls-Modus P-touch (Das Modus. Template 2.0 Standardkennwort ESC/P lautet „1111“.) Raster CPCL CPCL Line Print Bestimmt das Datumsformat 1/31/2099 Datumsformat für die Uhr. 01/31/2099 31/1/2099 31/01/2099 31.1.2099 31.01.2099 31-1-2099 31-01-2099...
Seite 45
Einrichten des Druckers Menü Titel Untertitel Einstellungen Beschreibung Wählen Sie [Zurück], um Administration Reset Zurück (Das zum vorherigen Bildschirm Standardkennwort zurückzukehren, ohne die lautet „1111“.) Einstellungen zurückzusetzen. (Fortsetzung) Mit „Reset auf Werkseinst.“ Reset auf Reset werden alle Werkseinst. Zurück Druckereinstellungen, einschließlich der Kommunikations- und Geräteeinstellungen, auf die...
Einrichten des Druckers Menü Titel Untertitel Einstellungen Beschreibung Bestimmt, ob für das Öffnen Administration Menüsicherheit Menüsicherheit (Das des Administrationsmodus (Ein/Aus) Standardkennwort ein Kennwort erforderlich lautet „1111“.) ist. Wenn Sie [Ein] ausgewählt Kennwort (Fortsetzung) haben, geben Sie hier ein festlegen 4-stelliges Kennwort ein. Dient zum Ein- oder WLAN WLAN (Ein/Aus)
Einrichten des Druckers Wählen Sie [Uhreinstellungen] mithilfe der Tasten [ ] und [ ] und drücken Sie dann die Taste [OK]. Der Bildschirm zur Einstellung von Uhrzeit und Datum wird angezeigt. Wählen Sie mit den Tasten [ ] und [ ] die beiden letzten Stellen der Jahreszahl und drücken Sie dann die Taste [OK].
Zeit der Inaktivität automatisch aus.) Drucker im Massenspeichermodus Wenn Sie diese Taste gedrückt halten und gleichzeitig die Taste Bluetooth starten (RJ-3050) bzw. die OK-Taste (RJ-3150) drücken, startet der Drucker im Massenspeichermodus (siehe Massenspeicher auf Seite 90). Bedienung Vorschubtaste, Funktion Papier zuführen...
Seite 50
Wenn Sie diese Taste drücken, während Sie die Taste (Ein/Aus) gedrückt starten halten, startet der Drucker im Massenspeichermodus (siehe Massenspeicher auf Seite 90). Abbrechen-Taste (nur RJ-3150) Bedienung Die Auswahl wird abgebrochen und der vorhergehende Bildschirm wird angezeigt. Cursortaste (Auf) Bedienung (nur RJ-3150) Das vorhergehende Element wird ausgewählt.
Verwendung des Druckers Anzeigen RJ-3050 RJ-3150 Die Anzeigen leuchten und blinken, um den Status des Druckers anzuzeigen. Alle Anzeigen können in den Farben Grün, Rot, Orange oder Blau leuchten bzw. blinken. Für weitere Einzelheiten siehe LED-Anzeigen auf Seite 112.
Drucken von Computern und Mobilgeräten Gehen Sie für typische Druckanwendungen folgendermaßen vor. Hinweis Neben dem Drucken von Belegen, können mit dem RJ-3150 auch Etiketten gedruckt werden. Verwenden Sie Original-Einzeletiketten von Brother. Öffnen Sie das Dokument, das Sie drucken möchten. Stellen Sie sicher, dass sich ein geladener Akku im Drucker befindet.
Bei RJ-3050 blinkt die EIN/AUS-Anzeige grün, um anzuzeigen, dass der Drucker Daten empfängt, und das Dokument wird gedruckt. Bei RJ-3150 wird die Meldung [Ausdruck] auf dem LC-Display angezeigt. Nach Abschluss des Druckens, wechselt der Drucker wieder in den vorherigen Modus zurück.
Einstellungen vornehmen (siehe Papiergrößen-Einstellung auf Seite 84 und Geräteeinstellungen auf Seite 66). Im Drucker gespeicherte Etiketten drucken (nur RJ-3150) An den Drucker übertragene Etikettenlayouts können auf einfache Weise ausgedruckt werden, oder die Inhalte können durch die mit einem Barcode-Lesegerät eingescannten Inhalte ersetzt und dann gedruckt werden.
Seite 55
Verwendung des Druckers Drücken Sie [ ] oder [ ], um eine Vorlage auszuwählen, die gedruckt werden soll, und drücken Sie die Taste [OK]. Bei verknüpfter Datenbank: Ein Bildschirm zur Auswahl der Datenbanknummer [Aufzeichn.#] wird angezeigt. Drücken Sie [ ] oder [ ], um einen Datenbankeintrag auszuwählen, der gedruckt werden soll, und drücken Sie die Taste [OK].
Hierbei kann der Inhalt der angezeigten Vorlage oder des zu ersetzenden Textes auf dem LC-Display überprüft werden. Wenn Sie weitere Einzelheiten zu P-touch Template erfahren möchten, laden Sie das P-touch Template manual (nur in Englisch verfügbar) von der Website des Brother Solutions Center herunter: http://support.brother.com [Select your region/country] - [Produktsuche] - [Handbücher] Wie Sie den Text in der Vorlage überprüfen oder ersetzen können, erfahren Sie unter Drucken über das...
Verwendung des Druckers Etikettenlayouts im Drucker (Löschen und Protokoll) (nur RJ-3150) Mit den folgenden Bedienvorgängen können Sie Etikettenlayouts im Drucker löschen oder deren Druckprotokoll anzeigen. Löschen eines Etikettenlayouts Über die [Geräteeinstellungen] im „Druckereinstellungen-Dienstprogramm“ können Sie Etikettenlayouts im Drucker löschen. Klicken Sie in der Menüleiste auf [Werkzeuge] - [Vorlage und Datenbank löschen], um eine im Drucker registrierte Vorlage oder Datenbank zu löschen.
Das „Druckereinstellungen-Dienstprogramm“ wird zusammen mit anderer Software, wie etwa dem Druckertreiber, installiert. Für weitere Einzelheiten siehe Druckertreiber und Software installieren auf Seite 21. Wichtig Das „Druckereinstellungen-Dienstprogramm“ ist nur in Verbindung mit kompatiblen Brother-Druckern verfügbar. Bevor Sie das Druckereinstellungen-Dienstprogramm verwenden ...
® Für Windows Vista / Windows 7 / Windows Server 2008 / Windows Server 2008 R2: Klicken Sie im Startmenü auf [Alle Programme] - [Brother] - [Label & Mobile Printer] - [Printer Setting Tool]. ® ® ® ® Für Windows 8 / Windows 8.1 / Windows Server...
Seite 60
Druckereinstellungen-Dienstprogramm 5 Papiergrößen-Einstellung Fügen Sie dem Druckertreiber Medieninformationen und Einstellungen hinzu, wenn Sie ein Format nutzen möchten, das nicht in der Liste [Papierformat] des Druckertreibers aufgeführt wird. Wichtig Zum Öffnen der [Papiergrößen-Einstellung] müssen Sie mit Administratorrechten angemeldet sein. 6 Beenden Schließt das Fenster.
Druckereinstellungen-Dienstprogramm Kommunikationseinstellungen Mit den [Kommunikationseinstellungen] im „Druckereinstellungen-Dienstprogramm“ können die Kommunikationsinformationen des Druckers festgelegt oder geändert werden, wenn der Drucker und der Computer über ein USB-Kabel miteinander verbunden sind. Sie können nicht nur die Kommunikationseinstellungen für einen Drucker ändern, sondern auch bequem dieselben Einstellungen auf mehrere Drucker anwenden.
Seite 62
Druckereinstellungen-Dienstprogramm 5 Knotenname Zeigt den Knotennamen an. Der Knotenname kann ebenfalls geändert werden. (Siehe 7 Knotennamen/Bluetooth-Gerätenamen ändern unter Menüleiste auf Seite 54.) 6 Einstellungsregisterkarten Klicken Sie auf die Registerkarte mit den Einstellungen, die festgelegt oder geändert werden sollen. Wenn in der Registerkarte angezeigt wird, werden die Einstellungen dieser Registerkarte nicht auf den Drucker angewendet.
Druckereinstellungen-Dienstprogramm Menüleiste 1 Einstellungen auf den Drucker übertragen Wendet die Einstellungen auf den Drucker an. 2 Einstellungen in Befehlsdatei speichern Speichert die festgelegten Einstellungen in einer Befehlsdatei. Die Dateinamenerweiterung lautet „.bin“. Die gespeicherte Befehlsdatei kann mit der Massenspeicherfunktion zum Anwenden der Einstellung auf einen Drucker verwendet werden.
Druckereinstellungen-Dienstprogramm 3 Importieren Aktuelle Wireless-Einstellungen des Computers importieren Importiert die Einstellungen vom Computer. Hinweis • Zum Importieren der Wireless-Einstellungen des Computer sind Administratorrechte für den Computer erforderlich. • Nur die Einstellungen für die persönliche Sicherheitsauthentifizierung (offenes System, Authentifizierung mit öffentlichem Schlüssel und WPA/WPA2-PSK) können importiert werden. Einstellungen für die Sicherheitsauthentifizierung für Unternehmen (z.
Seite 65
Druckereinstellungen-Dienstprogramm Hinweis Wenn Sie mehrere Drucker konfigurieren, können Sie die für das Ändern der Einstellungen benötigte Zeit verkürzen, indem Sie das Kontrollkästchen deaktivieren. In diesem Fall empfiehlt es sich, das Kontrollkästchen beim Konfigurieren des ersten Druckers zu aktivieren, damit Sie sich überzeugen können, dass die einzelnen Einstellungen die gewünschte Wirkung haben.
Druckereinstellungen-Dienstprogramm Registerkarte „Allgemein“ Kommunikationseinstellungen 1 Netzwerkeinstellungen beim Einschalten Legt die Bedingungen für das Herstellen der Verbindung über WLAN beim Einschalten des Druckers fest. Wählen Sie [Standardmäßig eingeschaltet], [Standardmäßig ausgeschaltet] oder [Aktuellen Status beibehalten]. 2 Ausgewählte Schnittstelle Wählen Sie [Wireless-LAN] oder [Wireless Direct]. 3 Bluetooth beim Einschalten Legt die Bedingungen für das Herstellen der Verbindung über Bluetooth beim Einschalten des Druckers fest.
Seite 67
Druckereinstellungen-Dienstprogramm IPv6 1 IPv6-Nutzung Wählen Sie [Aktivieren] oder [Deaktivieren]. 2 IPv6-Adresse vorziehen Wählen Sie diese Option aus, um IPv6-Adressen Vorrang einzuräumen.
Druckereinstellungen-Dienstprogramm Registerkarte „Wireless-LAN“ TCP/IP (Wireless) 1 Boot-Methode Wählen Sie [AUTO], [BOOTP], [DHCP], [RARP] oder [STATIC]. 2 IP-Adresse/Subnetzmaske/Gateway Geben Sie die verschiedenen Werte an. Sie können hier nur Werte eingeben, wenn die IP-Adresseinstellung [STATIC] ist. 3 Methode für DNS-Server Wählen Sie [AUTO] oder [STATIC]. 4 Primäre IP-Adresse des DNS-Servers/Sekundäre IP-Adresse des DNS-Servers Sie können hier nur Werte eingeben, wenn die DNS-Servereinstellung [STATIC] ist.
Seite 69
Druckereinstellungen-Dienstprogramm IPv6 1 Statische IPv6-Adresse Geben Sie den Wert an. 2 Diese Adresse aktivieren Wählen Sie diese Option aus, damit die angegebene statische IPv6-Adresse wirksam wird. 3 IPv6-Adresse des primären DNS-Servers/IPv6-Adresse des sekundären DNS-Servers Geben Sie die Werte an. 4 IPv6-Adressliste Zeigt eine Liste der IPv6-Adressen an.
Druckereinstellungen-Dienstprogramm Wireless-Einstellungen 1 Kommunikationsmodus Wählen Sie [Infrastruktur] oder [Ad-hoc]. 2 SSID (Netzwerkname) Klicken Sie auf [Suchen], um die zur Auswahl stehenden SSIDs in einem separaten Dialogfeld anzuzeigen. 3 Kanal Wählen Sie eine der angezeigten Optionen. Hinweis Diese Einstellung gilt nur für den Ad-hoc-Modus. 4 Authentifizierungsmethode/Verschlüsselungsmodus Die unterstützten Verschlüsselungsmodi für die verschiedenen Authentifizierungsmethoden sind unter Kommunikationsmodi und Authentifizierungsmethoden/Verschlüsselungsmodi auf Seite 62 aufgeführt.
Druckereinstellungen-Dienstprogramm Kommunikationsmodi und Authentifizierungsmethoden/Verschlüsselungsmodi Wenn [Kommunikationsmodus] auf [Ad-hoc] eingestellt ist Authentifizierungsmethode Verschlüsselungsmodus Offenes System Keine / WEP Wenn [Kommunikationsmodus] auf [Infrastruktur] eingestellt ist Authentifizierungsmethode Verschlüsselungsmodus Offenes System Keine / WEP Freigegebener Schlüssel WPA/WPA2-PSK TKIP+AES / AES LEAP CKIP EAP-FAST/KEINE TKIP/AES EAP-FAST/MS-CHAPv2...
Netzwerkschlüssels] die Option [STATIC] gewählt wurde. Hinweis Die SSID-/Kennwort-Werkseinstellung lautet: SSID: „DIRECT-brRJ-3050****“ (bei RJ-3050) oder „DIRECT-brRJ-3150****“ (bei RJ-3150), wobei „****“ für die letzten vier Ziffern der Produktseriennummer steht. (Die Seriennummer finden Sie an der Unterseite des Druckers.) Kennwort (Netzwerkschlüssel): 00000000...
Druckereinstellungen-Dienstprogramm Registerkarte „Bluetooth“ 1 Für andere Geräte sichtbar Bestimmt, ob der Drucker von anderen Bluetooth-Geräten „erkannt“ werden kann. Mögliche Einstellungen: [Auffindbar], [Nicht auffindbar] 2 PIN-Code Geben Sie den PIN-Code an, der zur Kopplung mit Geräten verwendet wird, die mit Bluetooth 2.0 oder älter kompatibel sind.
Druckereinstellungen-Dienstprogramm Geänderte Einstellungen auf mehrere Drucker anwenden Nachdem Sie Einstellungen auf den ersten Drucker angewendet haben, trennen Sie den Drucker vom Computer und schließen Sie anschließend den zweiten Drucker an den Computer an. Wählen Sie in der Dropdown-Liste [Drucker] den neu angeschlossenen Drucker aus. Hinweis Nachdem das Kontrollkästchen [Angeschlossenen Drucker automatisch erkennen und aktuelle Einstellungen abrufen.] im Dialogfeld [Optionseinstellungen] aktiviert wurde, wird automatisch der...
Befehl [In Befehlsdatei speichern] oder [Exportieren] ausgeführt wird. • „Anzeige (1)“ und „Anzeige (2)“ werden nur angezeigt, wenn unter [Drucker] „RJ-3150“ ausgewählt ist. Richten Sie diese Einstellungen ein, wenn Sie das Modell RJ-3150 besitzen.
Druckereinstellungen-Dienstprogramm 4 Aktuelle Einstellungen Klicken Sie auf diese Schaltfläche, um die Einstellungen vom derzeit angeschlossenen Drucker abzurufen und im Dialogfeld anzuzeigen. Die Einstellungen werden auch für Parameter in Registerkarten mit abgerufen. Hinweis Beim Klicken auf die Schaltfläche [Aktuelle(s) Datum/Uhrzeit] wird die aktuelle Uhrzeit vom Computer abgerufen und unter [Uhr einstellen] in der Registerkarte [Bedienfeldeinst.
Wenn RJ-3050 als [Drucker] ausgewählt wurde, ist diese Option nicht verfügbar. Auf der Registerkarte [Anzeige (1)] kann das Bild für den Display-Hintergrund und für das beim Einschalten des Druckers angezeigte Startbild registriert werden. Für weitere Einzelheiten siehe Bild speichern (nur RJ-3150) auf Seite 78.
Druckereinstellungen-Dienstprogramm 6 Druckprotokoll in Datei speichern Speichert das Druckprotokoll in einer Datei im CSV-Format. Das Druckprotokoll enthält folgende Informationen: Uhrzeit/Datum des Druckvorgangs (nur RJ-3150. Es wird jeweils der Fertigstellungszeitpunkt des Druckauftrags aufgezeichnet.) Schlüsselnummer* Vorlagenname* Name der mit der Vorlage verknüpften Datenbank* ...
2 Automatische Abschaltung Legen Sie fest, nach welcher Zeit der Drucker automatisch ausgeschaltet wird. Mögliche Einstellungen: [Keine], 1/2/3/4/5/6/7/8/9/10/20/30/40/50/60 Minuten 3 Ausgangspos. (nur RJ-3150) Wenn RJ-3050 als [Drucker] ausgewählt wurde, ist diese Option nicht verfügbar. Bestimmt den Medien- Ausgabeort. Mögliche Einstellungen: [Abreißkante], [Ablöser] 4 Befehlsmodus Bestimmt das Befehlsformat des Druckers.
Seite 80
Druckereinstellungen-Dienstprogramm 6 Druckgeschwindigkeit Bestimmt die Druckgeschwindigkeit des Druckers. Mögliche Einstellungen: [2 ips / 50.8 mm/s], [3 ips / 76.2 mm/s], [4 ips / 101.6 mm/s], [5 ips / 127 mm/s] 7 Druckdichte Stellt die Druckdichte des Druckers ein. Mögliche Einstellungen: -5 bis +5 8 Wenn die Abdeckung geschlossen ist, Vorderkante des Papiers ausrichten Bestimmt, ob das Papier automatisch vorgeschoben wird, wenn die Abdeckung geschlossen wird.
Seite 81
Druckereinstellungen-Dienstprogramm Registerkarte „Erweitert“ 1 Einstellungen deaktivieren Wenn dieses Kontrollkästchen aktiviert ist, wird in der Registerkarte angezeigt und die Einstellungen können nicht mehr festgelegt oder geändert werden. Die Einstellungen in einer Registerkarte, auf der angezeigt wird, werden auch beim Klicken auf [Anwenden] nicht auf den Drucker angewendet.
Seite 82
Um die Einstellungen auf den Drucker anzuwenden oder zu exportieren, deaktivieren Sie das Kontrollkästchen. 2 Mediensensor (Durchlässig/Abstand) (nur RJ-3150) Wenn RJ-3050 als [Drucker] ausgewählt wurde, ist diese Option nicht verfügbar. Die folgenden Parameter des Durchlässigkeits-/Abstandssensors können angepasst werden: [Erkennungsempfindlichkeit] Dient zum Einstellen der Präzision des Sensors, der die Abstände für Einzel-Etiketten erkennt.
Seite 83
Dient zum Einstellen der Präzision des Sensors, der erkennt, ob das Etikett abgelöst wurde. Mögliche Einstellungen: -2 bis +2 Anzeige (1) (nur RJ-3150) Diese Registerkarte wird nur angezeigt, wenn unter [Drucker] „RJ-3150“ ausgewählt ist. 1 Einstellungen deaktivieren Wenn dieses Kontrollkästchen aktiviert ist, wird in der Registerkarte angezeigt und die Einstellungen können nicht mehr festgelegt oder geändert werden.
Seite 84
Hinweis Um Custom 1–3 auswählen zu können, müssen Sie zuvor ein Bild registrieren. Für weitere Einzelheiten siehe Bild speichern (nur RJ-3150) auf Seite 78. 7 Startbild Wählen Sie das Startbild, das im Display angezeigt werden soll, wenn der Drucker eingeschaltet wird.
Seite 85
12 Kennwort auf dem Bildschirm anzeigen Wenn dieses Kontrollkästchen aktiviert ist, wird das Kennwort im Computerfenster angezeigt. Anzeige (2) (nur RJ-3150) Diese Registerkarte wird nur angezeigt, wenn unter [Drucker] „RJ-3150“ ausgewählt ist. 1 Einstellungen deaktivieren Wenn dieses Kontrollkästchen aktiviert ist, wird in der Registerkarte angezeigt und die Einstellungen können nicht mehr festgelegt oder geändert werden.
Druckereinstellungen-Dienstprogramm 3 Aktuelle(s) Datum/Uhrzeit Klicken Sie auf diese Schaltfläche, um das aktuelle Datum und die aktuelle Uhrzeit vom Computer abzurufen und anzuzeigen. 4 Datumsformat Bestimmt das Datumsformat für die Uhr. 5 Zeitformat Bestimmt das Uhrzeitformat für die Uhr. 6 Im Vorlagenmodus starten Bestimmt, ob der Drucker beim Einschalten im Vorlagen-Modus startet.
Druckereinstellungen-Dienstprogramm Bild speichern (nur RJ-3150) Registrieren Sie Bilder für den Drucker und fügen Sie den Bildern Titel hinzu. Außerdem können die für den Drucker registrierten Daten auch in einer Befehlsdatei gespeichert werden. Die registrierten Bilder können als Hintergrundbild für das LC-Display verwendet werden, oder als Startbild, wenn der Drucker eingeschaltet wird.
Druckereinstellungen-Dienstprogramm 6 An Drucker senden Registriert die Bilder und Bildtitel, die in der Bildübertragungsliste registriert sind, auf dem in der Druckerliste ausgewählten Drucker. Bereits im Drucker registrierte Bilder, die nicht in der Bildübertragungsliste registriert sind, bleiben weiterhin im Drucker registriert. Wichtig Achten Sie darauf, dass Sie keine bereits hochgeladenen Dateien überschreiben, die Sie noch benötigen.
Druckereinstellungen-Dienstprogramm 4 OK Bearbeitete Titel bzw. über die Durchsuchen-Funktion ausgewählte Bilder werden gespeichert und die Bildübertragungsliste im Hauptbildschirm wird wieder angezeigt. 5 Abbrechen Die Bildübertragungsliste im Hauptbildschirm wird wieder angezeigt, ohne dass die Änderungen gespeichert werden. 6 Löschen Titel und Bild werden entfernt. Verwenden Sie die Schaltfläche [Durchsuchen], um ein anderes Bild auszuwählen.
Hinweis Bei Verwendung einer Befehlsreferenz lesen Sie das Handbuch „P-touch Template Command Reference“ (P-touch Vorlagen-Handbuch/ Programmierhandbuch). Die jeweils neueste Version können Sie von der Website des Brother Solutions Centers herunterladen. http://support.brother.com/ Wählen Sie zunächst das Produkt und anschließend [Handbücher].
[Received Data Size]: Der Druck beginnt, wenn die hier angegebene Zeichenanzahl empfangen wird. Delimiter werden jedoch bei der Zeichenzählung nicht mitgezählt. 5 Character Code Table Wählen Sie einen der folgenden drei Zeichencodesätze: Mögliche Einstellungen: [Windows 1252], [Windows 1250 Eastern Europe], [Brother standard]...
Seite 92
23h 24h 40h 5Bh 5Ch 5Dh 5Eh 60h 7Bh 7Ch 7Dh 7Eh Welche Zeichen sich hierbei ändern, ist im Handbuch „P-touch Template Command Reference“ (P-touch Vorlagen-Handbuch/ Programmierhandbuch) beschrieben (auf der Website des Brother Solutions Centers zum Herunterladen verfügbar). 7 Command Prefix Character Dient zum Ändern des Präfix-Zeichencodes sowie zum Festlegen eines Einzelzeichencodes.
Druckereinstellungen-Dienstprogramm 15 Cancel Hebt die Einstellungen auf und schließt das Dialogfeld. Die bestehenden Einstellungen bleiben unverändert. 16 Default Klicken Sie diese Schaltfläche, um die Einstellungen auf die Standardeinstellungen zurückzusetzen. Papiergrößen-Einstellung Mit der [Papiergrößen-Einstellung] im „Druckereinstellungen-Dienstprogramm“ können Papiergrößen, die nicht in der Liste [Papiergröße] des Druckertreibers aufgeführt werden, hinzugefügt werden. Im Unterschied zu den Papiereinstellungen für einen normalen Drucker muss hierbei das Papierformat an den Drucker gesendet werden, damit die Papiergröße dem Drucker hinzugefügt wird.
Seite 94
Druckereinstellungen-Dienstprogramm 3 Bearbeiten Zum Bearbeiten der Einstellungen für das ausgewählte Papierformat. Um das ausgewählte Papierformat mit den neuen Einstellungen zu speichern, klicken Sie auf [Überschreiben]. Wenn Sie mit den neuen Einstellungen ein neues Papierformat definieren möchten, ändern Sie den Namen im Feld [Papiergrößen-Name] und klicken Sie anschließend auf [Hinzufügen]. Voreingestellte RD-Rollenformate können nicht bearbeitet werden.
Seite 95
Druckereinstellungen-Dienstprogramm Dialogfeld „Neu“ 1 Papiergrößen-Name Geben Sie den Namen des hinzuzufügenden Papierformats ein. 2 Papiersorten Wählen Sie die gewünschte Papiersorte. Mögliche Einstellungen: [Endlos-Etikett], [Etiketten], [Medium mit Markierungen] 3 Detaillierte Einstellungen Machen Sie genauere Angaben zum hinzuzufügenden Papierformat. 4 Erweiterte Druckeinstellungen Klicken Sie auf diese Schaltfläche, um das Dialogfeld [Erweiterte Druckeinstellungen] anzuzeigen und erweiterte Druckeinstellungen für die einzelnen Papierformate vorzunehmen.
Seite 96
Druckereinstellungen-Dienstprogramm Dialogfeld „Erweiterte Druckeinstellungen“ 1 Referenzpunkteinstellung für das Drucken Dient zum Einstellen der Position des Referenzpunkts (Ausgangspunkt für das Drucken). Hiermit korrigieren Sie Ausrichtungsfehler beim Drucken durch Unterschiede bei den Druckermodellen oder den festen Randeinstellungen einiger Anwendungen. 2 Abstand Schnittkante Dient zur Einstellung der Schnittposition, wenn das Papier über die Abreißkante abgetrennt wird.
Seite 97
Druckereinstellungen-Dienstprogramm Hinweis Geben Sie geeignete Werte ein, da die Einstellungen für [Mediensensor (Durchlässig/Abstand)] im Dialogfeld [Geräteeinstellungen] (siehe Registerkarte „Sensoranpassung“ auf Seite 73) entsprechende Auswirkungen darauf haben. Einstellungsbeispiel: Einstellung Einstellung Bsp1 Bsp2 Geräteeinstellungen Papiergrößen-Einstellung Tatsächliche Wirkung 5 Mediensensor (Reflektiv/Balken) Dient zum Einstellen der Präzision, mit der der Reflexions-/Schwarzmarkensensor die Schwarzmarken erkennt, sowie der vom Sensor ausgesendeten Lichtmenge.
[Exportieren]. (Einzelheiten finden Sie unter Papiergrößen-Einstellung auf Seite 84.) Daraufhin werden die folgenden Dateien erstellt: RJ-3050: bsr305ed.txt, bsr305ed.ptd, pdt3337.bin RJ-3150: bsr315ed.txt, bsr315ed.ptd, pdt3437.bin Speichern Sie bsr305ed.txt oder bsr315ed.txt an einem beliebigen Speicherort auf dem Computer des Empfängers. Klicken Sie auf dem Computer des Empfängers auf [Importieren].
Ziehen Sie die gewünschte Datei in den Massenspeicherbereich und legen Sie sie dort ab. Drücken Sie die Taste (Bluetooth) (RJ-3050) bzw. die OK-Taste (RJ-3150). Daraufhin wird die Befehlsdatei ausgeführt. Bei RJ-3050 leuchtet die Bluetooth-Anzeige blau. Bei RJ-3150 wird die Meldung [Empfängt] auf dem LC-Display angezeigt.
Andere Funktionen Nachdem die Datei ausgeführt wurde, verlischt die Bluetooth-Anzeige (RJ-3050) bzw. die Meldung [Massenspeich.] wird wieder im LC-Display angezeigt (RJ-3150). Um den Massenspeichermodus zu verlassen, schalten Sie den Drucker aus. Der Drucker wird im normalen Betriebsmodus gestartet. Wichtig • Wenn der Drucker ausgeschaltet wird, wird der Massenspeichermodus deaktiviert und alle im Massenspeicherbereich enthaltenen Dateien werden gelöscht.
Drucken von Etiketten mit P-touch Template (nur RJ-3150) P-touch Template-Funktion Wenn an den Drucker ein Barcode-Lesegerät angeschlossen ist, lassen sich Etiketten und Barcodes einfach durch Scannen von Barcodes drucken. Grundfunktionen Drucken von vordefinierten Vorlagen (Näheres hierzu finden Sie unter Seite 95) Wenn häufig verwendete Etikettenlayouts im Drucker gespeichert sind, können sie ganz einfach durch...
Drucken von Etiketten mit P-touch Template (nur RJ-3150) Vorbereitung Bevor Sie das Barcode-Lesegerät an diesen Drucker anschließen, konfigurieren Sie die Einstellungen des Barcode-Lesegeräts und die Einstellungen des Tools „P-touch Template Settings“. Einstellungen im Tool P-touch Template Settings festlegen Öffnen Sie das Tool P-touch Template Settings.
Hinweis • Antworten auf häufig gestellte Fragen (FAQs) sowie eine aktuelle Liste der Barcode-Lesegeräte, deren Funktionsfähigkeit bestätigt wurde, finden Sie im Brother Solutions Center (http://support.brother.com). • Bevor diese Funktion verwendet werden kann, muss das zu verwendende Etikettenlayout oder die zu verwendende Vorlage mit P-touch Transfer Manager vom Computer auf den Drucker übertragen werden.
Drucken von Etiketten mit P-touch Template (nur RJ-3150) Drucken von vordefinierten Vorlagen Wenn ein häufig verwendetes Etikettenlayout im <Namensetikett> Drucker gespeichert ist, können identische Etiketten Bill Anderson einfach durch Scannen von Barcodes gedruckt werden. Mr. Bill Anderson <Adressetikett> 4555 Cumberland Pkwy...
Seite 105
Drucken von Etiketten mit P-touch Template (nur RJ-3150) Hinweis • Die Einstellungen können für mehrere Parameter auf einmal festgelegt werden. • Wenn keine Einstellungen festgelegt wurden, wird von P-touch Template Settings ein Etikett gedruckt. Standardmäßig wird von P-touch Template Settings 1 Exemplar ausgedruckt.
Drucken von Etiketten mit P-touch Template (nur RJ-3150) Barcode-Druck (Kopieren) Ein mit einem Barcode-Lesegerät gescannter Barcode kann mit dem Protokoll und den Größeneinstellungen einer zuvor erstellten Vorlage gedruckt werden. Hinweis • Näheres zu den Barcodes, die für die verschiedenen Einstellungen gescannt werden können, finden Sie unter Liste der Barcodes zum Festlegen der Einstellungen auf Seite 186.
Seite 107
Drucken von Etiketten mit P-touch Template (nur RJ-3150) Hinweis • Die Einstellungen können für mehrere Parameter auf einmal festgelegt werden. • Werden keine Einstellungen festgelegt, so werden die Etiketten mit den Einstellungen gedruckt, die im Tool P-touch Template Settings festgelegt sind. Standardmäßig wird von P-touch Template Settings 1 Exemplar ausgedruckt.
Drucken von Etiketten mit P-touch Template (nur RJ-3150) Etikettendruck mit Datenbankunterstützung Indem Sie Objekte in einem Etikettenlayout mit einer Datenbank verknüpfen und dann die Schlüssel- Barcodes für die Datenbank einscannen, können Sie Etiketten mit Objekten drucken, die in der Vorlage durch Datenbankdaten ersetzt werden.
Seite 109
Drucken von Etiketten mit P-touch Template (nur RJ-3150) Hinweis • Die Einstellungen können für mehrere Parameter auf einmal festgelegt werden. • Werden keine Einstellungen festgelegt, so werden die Etiketten mit den Einstellungen gedruckt, die im Tool P-touch Template Settings festgelegt sind. Standardmäßig wird von P-touch Template Settings 1 Exemplar ausgedruckt.
Seite 110
Drucken von Etiketten mit P-touch Template (nur RJ-3150) Die Objektdaten in der angegebenen Vorlage werden durch die Datenbankdaten ersetzt und die Etiketten werden gedruckt.
Drucken von Etiketten mit P-touch Template (nur RJ-3150) Mit der Nummerierungsfunktion (serialisierte Nummer) drucken Etiketten können unter automatischer Erhöhung einer Zahl oder eines Barcodes auf dem Etikett gedruckt werden. Für Textetiketten Hauptschritte Textetikett erstellen i Etikettenlayout an den Drucker übertragen i Etikett drucken ...
Seite 112
Drucken von Etiketten mit P-touch Template (nur RJ-3150) Hinweis • Pro Vorlage können bis zu 9 Nummerierungsobjekte definiert werden. • Pro Nummerierungsfeld können bis zu 15 Zeichen definiert werden. Vergewissern Sie sich, dass der Drucker an den Computer angeschlossen ist, und übertragen Sie dann das Etikettenlayout an den Drucker.
Seite 113
Drucken von Etiketten mit P-touch Template (nur RJ-3150) Scannen Sie anhand des nachstehenden Beispiels den Barcode für die Zahl, die als Schlüsselnummer festgelegt wurde. Beispiel für Schlüsselnummer 5: Vorlage auswählen ^TS005 Scannen Sie den Barcode „Anzahl der seriellen Exemplare“.
Drucken von Etiketten mit P-touch Template (nur RJ-3150) Für Barcode-Etiketten Hauptschritte Barcode-Etikett erstellen i Etikettenlayout an den Drucker übertragen i Etikett drucken Vorgehensweise Erstellen Sie das Barcode-Etikett. Starten Sie P-touch Editor 5.1. Klicken Sie auf [Einfügen] - [Barcode], um das Dialogfeld „Eigenschaften von Barcode“...
Seite 115
Drucken von Etiketten mit P-touch Template (nur RJ-3150) Klicken Sie auf die Schaltfläche [Nummerierung] und anschließend auf [OK]. Hinweis • Pro Vorlage können bis zu 9 Nummerierungsobjekte definiert werden. • Pro Nummerierungsfeld können bis zu 15 Zeichen definiert werden. Vergewissern Sie sich, dass der Drucker an den Computer angeschlossen ist, und übertragen Sie dann das Etikettenlayout an den Drucker.
Seite 116
Drucken von Etiketten mit P-touch Template (nur RJ-3150) Scannen Sie anhand des nachstehenden Beispiels den Barcode für die Zahl, die als Schlüsselnummer festgelegt wurde. Beispiel für Schlüsselnummer 6: Vorlage auswählen ^TS006 Scannen Sie den Barcode „Anzahl der seriellen Exemplare“.
Wartung des Druckers Sie sollten den Drucker ab und zu reinigen, wenn dies erforderlich wird. Besondere Umgebungsbedingungen (wie z. B. eine staubige Umgebung) machen jedoch möglicherweise häufigeres Reinigen notwendig. Reinigen des Druckkopfs Reinigen Sie den Druckkopf mit einem trockenen Wattestäbchen. 1 Druckkopf...
Wartung des Druckers Reinigen der Transportrolle Entfernen Sie Staub von der Transportrolle mit einem Stück Klebeband oder einem fusselfreien Tuch. Achten Sie darauf, dass nach dem Reinigen der Transportrolle keine Fusseln oder sonstigen Fremdkörper auf der Transportrolle verbleiben. 2 Transportrolle...
Wartung des Druckers Papierausgabe reinigen Wenn sich an der Papierausgabe Klebstoff ansammelt und es zu Medienstaus kommt (RJ-3150) oder die Papierausgabe verschmutzt ist, reinigen Sie die Papierausgabe mit einem leicht mit Isopropylalkohol angefeuchteten Tuch. 3 Papierausgabe...
Wartung des Druckers Reinigen des Etikettenablösers (nur RJ-3150) Wenn sich Klebstoff am Etikettenablöser ansammelt und sich das Medium staut, nehmen Sie den Lithium- Ionen-Akku heraus bzw. trennen Sie den Drucker von der Stromversorgung und reinigen Sie dann die einzelnen Teile mit einem leicht mit Isopropylalkohol angefeuchteten Tuch.
Referenz LED-Anzeigen Die Anzeigen leuchten und blinken, um den Status des Druckers anzuzeigen. Um die Bedeutung der verschiedenen Anzeigefarben und -muster zu erläutern, werden in diesem Abschnitt die folgenden Symbole verwendet: Anzeige leuchtet in der dargestellten Farbe oder oder oder Anzeige blinkt in der dargestellten Farbe oder oder...
Seite 122
[Druckdatenbehandlung (nach dem Drucken)] auf [Alle Druckdaten löschen] eingestellt ist) Abkühlphase Im Massenspeichermodus Datei wird im Massenspeichermodus verarbeitet Initialisierung RJ-3050 und RJ-3150 (Akku) Beschreibung Akku muss geladen werden (Einmal pro Sekunde) Akkuleistung: niedrig (Zweimal alle 4 Sekunden) Akkuleistung: halb (Einmal alle 4 Sekunden)
Verbindung herzustellen, wenn die Kommunikationsbedingungen wieder besser sind. Drucker befindet sich im Boot-Modus Der Netzadapter wurde während einer Firmware-Aktualisierung abgezogen und der Drucker wurde beim nächsten Start im Boot- Modus gestartet. Wenden Sie sich an Ihren Händler oder den Brother Kundenservice.
• Dieser Vorgang kann auch über die Geräteeinstellungen ausgeführt werden (siehe Geräteeinstellungen auf Seite 66). • Bei Modell RJ-3150 kann dieser Vorgang auch vom Menü [Information] ausgeführt werden. Drücken Sie die Taste [Menu] (Menü), die Tasten [ ] oder [ ], um das Menü [Information] zu wählen, und drücken Sie dann die Taste [OK].
Fall ist, prüfen Sie, ob der Akku ausreichend geladen ist. Wenn die EIN/AUS-Anzeige (RJ-3050) bzw. das LC-Display (RJ-3150) noch immer nicht leuchtet, wenden Sie sich an Ihren Brother-Händler. Das gedruckte Papier enthält Ist der Druckkopf oder die Transportrolle verschmutzt? Streifen oder schlecht lesbare Obwohl der Druckkopf bei normaler Verwendung des Gerätes im Allgemeinen...
Seite 126
Prüfen Sie, ob der richtige Anschluss gewählt wurde. Befindet sich der Drucker im Abkühlmodus? Bei RJ-3050 blinkt die EIN/AUS-Anzeige orange. Bei RJ-3150 wird die Meldung [Kühlen] auf dem LC-Display angezeigt. Warten Sie, bis die Anzeige aufhört zu blinken, und versuchen Sie dann erneut zu drucken.
Seite 127
(Vorschub). 4 Lassen Sie die Taste (Ein/Aus) los. Für RJ-3150 1 Drücken Sie die Taste [Menu] (Menü), die Tasten [ ] oder [ ], um das Menü [Administration] zu wählen, und drücken Sie dann die Taste [OK]. (Das Standardkennwort lautet „1111“.) 2 Wählen Sie [Reset] >...
Seite 128
RD-Rolle einlegen auf Seite 10). des Etikettenablösers). Vergewissern Sie sich, dass der Ablöser richtig eingerichtet ist (siehe Mit (nur RJ-3150) Etikettenablöser (nur RJ-3150) auf Seite 13). Ein Fehler ist aufgetreten (bei Ist der Ablöser richtig eingerichtet? Verwendung des Etikettenablösers).
Seite 129
Wenn Sie das Kennwort nicht mehr wissen, legen Sie über die [Geräteeinstellungen] im „Druckereinstellungen-Dienstprogramm“ ein neues Kennwort fest. Für weitere Einzelheiten siehe 11 Admin-Kennwort unter Anzeige (1) (nur RJ-3150) auf Seite 74. Es existiert keine Vorlage mit der angegebenen Nummer.
Seite 130
Drucker aus und überprüfen Sie dann das angeschlossene Gerät. Ist der Drucker mit einem USB-Hub verbunden? USB-Hub nicht unterstützt Hub entfernen RJ-3150 ist nicht kompatibel mit USB-Hubs. Schalten Sie den Drucker aus und trennen Sie den USB-Hub. Weist der Akku eine geringe Ladung auf? Batterie schwach Batterie laden Schließen Sie den Drucker mit dem Netzadapter und dem Netzkabel an eine...
Technische Daten Produktdaten Modellname RJ-3050 RJ-3150 Drucken Druckverfahren Thermodirekt-Druck Druckauflösung 203 dpi Druckgeschwindigkeit (je nach Max. 127 mm/Sek. verwendetem Medium) (In Brother-Standardumgebung) Maximale Druckbreite 72 mm Maximale Drucklänge Minimale Drucklänge Etiketten: 6 mm* Etiketten (ohne Ablöser): 6 mm Papierrolle: 6 mm Etiketten (mit Ablöser): 25,4 mm...
Seite 132
Stromversorgung (optional) Akku Lithium-Ionen-Akku: 7,2 V Akku-Betriebszeit Ca. 5.300 Etiketten (bei Anschluss über USB und Verwendung eines neuen, voll geladenen Akkus). Für die Tests wurden die Brother Testdruckdaten × (8,5 % Deckungsgrad 76,2 33 mm) bei 23 °C verwendet. Ladezeit 3 Stunden (bei 23 °C mit ausgeschaltetem Drucker und einem neuen Akku)
Seite 133
Abschnitt II Software P-touch Editor verwenden P-touch Transfer Manager und P-touch Library verwenden Etikettenvorlagen mit P-touch Transfer Express übertragen P-touch-Software aktualisieren...
2008 / Windows Server 2008 R2 Klicken Sie im Startmenü auf [Alle Programme] - [Brother P-touch] - [P-touch Editor 5.1]. Wenn der P-touch Editor gestartet wird, wählen Sie, ob ein neues Layout erstellt oder ein vorhandenes Layout geöffnet werden soll.
Seite 135
P-touch Editor verwenden Wählen Sie eine Option im Bildschirm. 1 Um ein neues Layout zu erstellen, klicken Sie auf die Schaltfläche [Neues Layout]. 2 Um ein neues Layout anhand eines vordefinierten Layouts zu erstellen, wählen Sie die Schaltfläche für die gewünschte Kategorie. 3 Um ein vordefiniertes Layout mit einer Datenbank zu verknüpfen, aktivieren Sie das Kontrollkästchen [Datenbank verbinden].
P-touch Editor verwenden Mit dem P-touch Editor drucken Express-Modus In diesem Modus können Sie schnell und einfach Layouts mit Text und Bildern erstellen. Der Bildschirm im [Express]-Modus wird nachstehend beschrieben: Um zu drucken, wählen Sie in der Menüleiste unter [Datei] die Option [Drucken] oder klicken Sie auf das Symbol [Drucken].
Seite 137
P-touch Editor verwenden Um zu drucken, wählen Sie in der Menüleiste unter [Datei] die Option [Drucken] oder klicken Sie auf das Symbol [Drucken] (A). Konfigurieren Sie vor dem Drucken zunächst die Druckeinstellungen im Bildschirm [Drucken]. Mit den Schaltflächen „B“ können Sie auch drucken, ohne die Druckeinstellungen auszuwählen. Snap-Modus In diesem Modus kann der Inhalt des gesamten Bildschirms oder eines Ausschnitts erfasst, als Bild gedruckt und zur weiteren Verwendung gespeichert werden.
® ® Für Windows Vista / Windows 7 / Windows Server 2008 / Windows Server 2008 R2: Klicken Sie im Startmenü auf [Alle Programme] - [Brother P-touch] - [P-touch Editor 5.1]. ® ® ® ® Für Windows 8 / Windows 8.1 / Windows Server...
Seite 139
P-touch Editor verwenden Klicken Sie auf [Text] (1) und geben Sie Schriftart und Stil an (2). Wenn Sie auf klicken, erscheint der Cursor für die Texteingabe. Nach Eingabe des Textes klicken Sie auf das Textfeld, um es auf der Vorlage hin- und herzuschieben. Wiederholen Sie die Schritte e und f für Texteingabe und Layout.
P-touch Editor verwenden Eingabe des Textes und der Anzeigereihenfolge auf dem LC-Display Mittels P-touch Editor 5.1 können der auf dem LC-Display angezeigte Text und dessen Reihenfolge festgelegt werden. Öffnen Sie in P-touch Editor 5.1 das zu bearbeitende Etikettenlayout. Wählen Sie das Textfeld für den auf dem LC-Display darzustellenden Text. Klicken Sie mit der rechten Maustaste darauf und klicken Sie dann auf [Eigenschaften], um das Dialogfeld [Eigenschaften von Text] anzuzeigen.
P-touch Editor verwenden Einfügen von Datum und Uhrzeit in ein Etikett Öffnen Sie in P-touch Editor 5.1 das zu bearbeitende Etikettenlayout. Klicken Sie in der Menüleiste auf [Einfügen] - [Datum/Uhrzeit], um das Dialogfeld [Eigenschaften von Datum und Uhrzeit] anzuzeigen. Wählen Sie die Einstellungen für das Format des einzufügenden Textes.
P-touch Editor verwenden Verknüpfen einer Datenbank mit einer Vorlage Beispieletikett Eine erstellte Vorlage kann mit einer Datenbank verknüpft werden. Da der Text in der Vorlage durch Text aus der Datenbank ersetzt werden kann, können mit einer einzigen Vorlage verschiedene Etiketten gedruckt werden.
Seite 143
P-touch Editor verwenden Klicken Sie auf [Weiter], um ein Einstellungsdialogfeld anzuzeigen. Legen Sie unter [Datenbankfeld] im Bereich [Felder verknüpfen] fest, welche Datenbankspalte mit welchem Objekt verknüpft werden soll. Klicken Sie dann auf [OK]. Die Vorlage wird mit der Datenbank verknüpft und das Hauptfenster erscheint. Klicken Sie auf die zu prüfende Datenbankzeile, um das Etikett mit dem ersetzten Text anzuzeigen.
Vorlage eingefügt und gedruckt werden, mit P-touch Template zum Drucker gesendet. Wenn Sie weitere Einzelheiten zu P-touch Template erfahren möchten, laden Sie das P-touch Template manual (nur in Englisch verfügbar) von der Website des Brother Solutions Center herunter: http://support.brother.com [Select your region/country] - [Produktsuche] - [Handbücher] Die Übertragungsfunktion ist erforderlich, wenn Sie P-touch Template verwenden möchten.
Für Windows Vista / Windows 7 / Windows Server 2008 / Windows Server 2008 R2: Klicken Sie auf die Start-Schaltfläche und anschließend auf [Alle Programme] - [Brother P-touch] - [P-touch Tools] - [P-touch Transfer Manager 2.2]. ® ® ® ®...
Seite 146
P-touch Transfer Manager und P-touch Library verwenden Hauptfenster 1 Menüleiste Zum Zugriff auf die verschiedenen Befehle, die unter den Menütiteln ([Datei], [Bearbeiten], [Ansicht], [Extras] und [Hilfe]) entsprechend ihrer Funktion gruppiert sind. 2 Symbolleiste Zum Zugriff auf häufig verwendete Befehle. 3 Druckerauswahl Sie können den Drucker auswählen, zu dem die Daten übertragen werden sollen.
Seite 147
P-touch Transfer Manager und P-touch Library verwenden Beschreibung der Symbole in der Symbolleiste Symbol Name der Schaltfläche Funktion Übertragen Überträgt Vorlagen und andere Daten vom Computer auf den (nur für P-touch Transfer Drucker. Manager) Sichern Ruft die Vorlagen und anderen Daten, die im Drucker gespeichert (nur für P-touch Transfer sind, ab und speichert sie auf dem Computer.
P-touch Transfer Manager und P-touch Library verwenden Vorlagen oder andere Daten über USB vom Computer zum Drucker übertragen Gehen Sie wie folgt vor, um Vorlagen, Datenbanken und Bilder vom Computer zum Drucker zu übertragen. Wichtig Folgen Sie dieser Anleitung, wenn der Drucker über ein USB-Kabel an den Computer angeschlossen ist. Verbinden Sie Computer und Drucker über USB und schalten Sie den Drucker ein.
P-touch Transfer Manager und P-touch Library verwenden Klicken Sie mit der rechten Maustaste auf den Ordner [Konfigurationen], wählen Sie [Neu] und erstellen Sie einen neuen Ordner. In dem Beispiel oben wird der Ordner [Transfer] erstellt. Ziehen Sie die Vorlage oder die anderen Daten, die Sie übertragen möchten, in den neuen Ordner und legen Sie sie dort ab.
Seite 150
(Vorschub) am Drucker gedrückt. Unter [RomFree] ist der verfügbare Speicherplatz angegeben*. Bei Modell RJ-3150 können Sie den im Übertragungsspeicher verfügbaren Speicherplatz über das LC-Display des Druckers überprüfen. 1 Drücken Sie die Taste [Menu] (Menü), die Tasten [ ] oder [ ], um das Menü [Information] zu wählen, und drücken Sie dann die Taste [OK].
Seite 151
P-touch Transfer Manager und P-touch Library verwenden Um die einem Eintrag zugeordnete Schlüsselnummer zu ändern, klicken Sie mit der rechten Maustaste auf den Eintrag, wählen Sie [Schlüssel zuordnen] und wählen Sie dann die gewünschte Schlüsselnummer. Hinweis • Außer den Daten in Datenbanken werden allen zum Drucker übertragenen Daten Schlüsselnummern zugeordnet.
Seite 152
P-touch Transfer Manager und P-touch Library verwenden Wählen Sie den Ordner, der die Vorlagen oder andere Daten enthält, die übertragen werden sollen, und klicken Sie dann auf [Übertragen]. Es wird eine Bestätigungsmeldung angezeigt. Hinweis • Sie können auch einzelne Einträge zum Drucker übertragen, ohne sie in einem Ordner abzulegen. Wählen Sie die Vorlage oder andere Daten, die übertragen werden sollen, aus und klicken Sie dann auf [Übertragen].
P-touch Transfer Manager und P-touch Library verwenden Im Drucker gespeicherte Vorlagen und andere Daten sichern Gehen Sie wie folgt vor, um im Drucker gespeicherte Vorlagen und andere Daten aufzurufen und auf dem Computer zu sichern. Wichtig • Gesicherte Vorlagen oder andere Daten können nicht auf dem Computer bearbeitet werden. •...
P-touch Transfer Manager und P-touch Library verwenden Alle Druckerdaten löschen Gehen Sie wie folgt vor, um alle im Drucker gespeicherten Vorlagen und anderen Daten zu löschen. Wichtig Diese Funktion ist nur verfügbar, wenn Computer und Drucker über USB miteinander verbunden sind. Verbinden Sie den Computer und den Drucker miteinander und schalten Sie den Drucker ein.
® Für Windows Vista / Windows 7 / Windows Server 2008 / Windows Server 2008 R2: Klicken Sie im Startmenü auf [Alle Programme] - [Brother P-touch] - [P-touch Tools] - [P-touch Library 2.2]. ® ® ® ® Für Windows 8 / Windows 8.1 / Windows Server...
P-touch Transfer Manager und P-touch Library verwenden Beschreibung der Symbole in der Symbolleiste Symbol Name der Schaltfläche Funktion Öffnen Öffnet die gewählte Vorlage. Drucken Druckt die ausgewählte Etikettenvorlage mit dem Drucker. (nur für P-touch Library) Ermöglicht das Suchen nach Vorlagen oder anderen Daten, die in Suchen der P-touch Library registriert sind.
P-touch Transfer Manager und P-touch Library verwenden Vorlagen drucken Wählen Sie die Vorlage, die Sie drucken möchten, und klicken Sie dann auf [Drucken]. Die Vorlage wird auf dem verbundenen Drucker ausgedruckt. Nach Vorlagen oder anderen Daten suchen Sie können nach Vorlagen oder anderen Daten suchen, die in der P-touch Library registriert sind. Klicken Sie auf [Suchen].
Seite 158
P-touch Transfer Manager und P-touch Library verwenden Geben Sie die Suchkriterien ein. Folgende Suchkriterien sind verfügbar: Einstellungen Einzelheiten Mehrere Kriterien Legt fest, wie das Programm sucht, wenn mehrere Suchkriterien eingegeben werden. Wenn Sie [UND] wählen, sucht das Programm nach Dateien, die allen Kriterien entsprechen.
Wichtig P-touch Transfer Express ist nur in englischer Sprache verfügbar. Sie können die neueste Version von P-touch Transfer Express aus dem Brother Solutions Center herunterladen: http://support.brother.com Wählen Sie Ihre Region (z. B. Europe), Ihr Land, Ihr Modell und die Downloads für Ihr Modell.
Wahlweise können Sie die Etikettenvorlage auch zum P-touch Transfer Manager übertragen, indem Sie auf die Start-Schaltfläche - [Alle Programme] - [Brother P-touch] - [P-touch Tools] - [P-touch Transfer Manager 2.2] klicken, um den P-touch Transfer Manager zu starten, und dann die .lbx-Datei in das Fenster „P-touch Transfer Manager“...
Etikettenvorlagen mit P-touch Transfer Express übertragen Etikettenvorlage als Transfer Package-Datei (.pdz) speichern Wenn Sie eine Datei in einem Format erstellen möchten, das von P-touch Transfer Express verwendet werden kann, speichern Sie die Etikettenvorlage als eine Transfer Package-Datei (.pdz). Wählen Sie in der Ordneransicht [Konfigurationen]. Wählen Sie die Etikettenvorlage, die verteilt werden soll.
Seite 162
Etikettenvorlagen mit P-touch Transfer Express übertragen Klicken Sie auf [Datei] - [Übertragungsdatei speichern]. Hinweis • Wenn Sie auf [Übertragungsdatei speichern] klicken, während der Ordner [Konfigurationen] oder ein erstellter Ordner markiert ist, werden alle Etikettenvorlagen in diesem Ordner als Transfer Package-Datei (.pdz) gespeichert.
Etikettenvorlagen mit P-touch Transfer Express übertragen Transfer Package-Datei (.pdz) und P-touch Transfer Express an den Benutzer verteilen Hinweis Wenn der Ordner „Transfer Express“ bereits auf den Computer des Benutzers kopiert wurde, ist es nicht erforderlich, dass der Administrator den Ordner „Transfer Express“ an den Benutzer sendet. In diesem Fall kann der Benutzer einfach die verteilte Transfer Package-Datei in den heruntergeladenen Ordner verschieben und anschließend auf die Datei [PtTrExp.exe] doppelklicken.
Schalten Sie den Strom nicht aus, wenn Sie Vorlagen übertragen. Schalten Sie den Brother-Drucker ein. Schließen Sie den Brother-Drucker mit einem USB-Kabel an den Computer an. Doppelklicken Sie im Ordner [Transfer Express] auf die Datei „PtTrExp.exe“. Doppelklicken Sie dann auf die Datei „PtTrExp.exe“, die Sie vom Administrator erhalten haben.
Seite 165
Etikettenvorlagen mit P-touch Transfer Express übertragen Wenn sich mehrere oder keine Transfer Package-Dateien (.pdz) innerhalb des Ordners mit [PtTrExp.exe] befinden, klicken Sie auf [Browse]. Wählen Sie die Transfer Package-Datei, die übertragen werden soll, und klicken Sie anschließend auf [Öffnen]. Klicken Sie auf [Transfer].
Seite 166
Etikettenvorlagen mit P-touch Transfer Express übertragen Klicken Sie auf [Yes]. Die Übertragung der Transfer Package-Datei beginnt. Klicken Sie auf [OK]. Die Übertragung der Transfer Package-Datei ist abgeschlossen.
2008 R2 Doppelklicken Sie auf das Symbol [P-touch Update Software]. Hinweis Die P-touch Update Software kann auch mit der folgenden Methode gestartet werden: Klicken Sie auf Start und wählen Sie [Alle Programme] - [Brother P-touch] - [P-touch Update Software]. ® ®...
Seite 168
P-touch-Software aktualisieren Klicken Sie auf das Symbol [Computersoftware-Update]. Wählen Sie [Drucker] und [Sprache], aktivieren Sie das Kontrollkästchen neben P-touch Editor und klicken Sie anschließend auf [Installieren]. Sobald die Installation abgeschlossen ist, wird eine entsprechende Meldung eingeblendet.
2008 R2 Doppelklicken Sie auf das Symbol [P-touch Update Software]. Hinweis Die P-touch Update Software kann auch mit der folgenden Methode gestartet werden: Klicken Sie auf Start und wählen Sie [Alle Programme] - [Brother P-touch] - [P-touch Update Software]. ® ®...
Seite 170
P-touch-Software aktualisieren Wählen Sie [Drucker] und vergewissern Sie sich, dass [Das Gerät ist korrekt angeschlossen.] angezeigt wird. Klicken Sie dann auf [OK]. Wählen Sie die [Sprache], aktivieren Sie das Kontrollkästchen neben der zu aktualisierenden Firmware und klicken Sie anschließend auf [Übertragen]. Wichtig Während der Datenübertragung darf weder der Drucker ausgeschaltet noch das Kabel abgezogen werden.
Abschnitt III Wireless-Netzwerk Einleitung Netzwerkeinstellungen des Druckers ändern Drucker für ein Wireless-Netzwerk konfigurieren Web-based Management Problemlösung Anhang A Anhang B Anhang C...
Einleitung Netzwerkfunktionen Ihr Brother-Drucker kann über den internen Netzwerk-Druckserver in einem drahtlosen IEEE 802.11b/g/n- Netzwerk genutzt werden. Der Druckserver unterstützt je nach Betriebssystem, das in dem TCP/IP-Netzwerk eingesetzt wird, verschiedene Funktionen und Anschlussverfahren.
® Windows Vista / Windows 7 / Windows Server 2008 / Windows Server 2008 R2: Klicken Sie auf [Start] - [Alle Programme] - [Brother] - [BRAdmin Light] - [BRAdmin Light]. ® ® ® ® Windows 8 / Windows 8.1 / Windows Server...
Seite 174
Wenn Sie keinen DHCP/BOOTP/RARP-Server verwenden, erscheint das Gerät im BRAdmin Light- Bildschirm als [Nicht konfiguriert]. Wählen Sie als [Boot-Methode] [Statisch]. Geben Sie die [IP-Adresse], die [Subnetzmaske] und, falls erforderlich, das [Gateway] Ihres Druckservers ein. Klicken Sie auf [OK]. Ist die IP-Adresse korrekt, erscheint der Brother-Druckserver in der Geräteliste.
BRAdmin Professional ist ein Dienstprogramm für die erweiterte Verwaltung von netzwerkfähigen Brother- Geräten. Dieses Dienstprogramm kann nach Brother-Produkten in Ihrem Netzwerk suchen und den Status der gefundenen Geräte in einem Fenster anzeigen, dessen Farbe je nach Status des jeweiligen Gerätes ®...
[WPS-Einst.] wird für kurze Zeit angezeigt und dann wird das WLAN-Symbol auf dem LC-Display blau angezeigt. Hinweis • Ihr Brother-Drucker versucht zwei Minuten lang, eine Verbindung über WPS herzustellen. Wenn während dieser Zeit die Taste [OK] gedrückt wird, versucht der Drucker ab diesem Zeitpunkt weitere zwei Minuten lang, eine Verbindung herzustellen.
Übersicht Sie können einen standardmäßigen Webbrowser verwenden, um über HTTP die Drucker im Netzwerk zu verwalten. Über Web-based Management können Sie: Statusinformationen zu Ihrem Brother-Drucker anzeigen Netzwerkeinstellungen, wie z. B. TCP/IP-Informationen, ändern Die Softwareversion des Druckers und des Druckservers anzeigen ...
Web-based Management Druckereinstellungen mit Web-based Management (Webbrowser) konfigurieren Sie können die Einstellungen Ihres Druckservers mit einem normalen Webbrowser und dem HTTP-Protokoll (Hyper Text Transfer Protocol) ändern. Geben Sie http://drucker_ip_adresse/ in Ihren Browser ein. (Hierbei steht drucker_ip_adresse für die IP-Adresse oder den Namen des Druckservers.) ...
Problemlösung Übersicht Falls einmal ein Netzwerkproblem bei der Verwendung des Brother-Druckers auftreten sollte, versuchen Sie, es mithilfe der in diesem Kapitel gegebenen Informationen zu lösen. Wenn Sie in diesem Kapitel keine Lösung finden, besuchen Sie das Brother Solutions Center unter http://support.brother.com/ Problem identifizieren Vergewissern Sie sich, dass Sie zuerst Folgendes überprüft haben:...
Seite 180
Um die Druckereinstellungen auszudrucken, halten Sie die Taste (Vorschub) am Drucker gedrückt. Bei Modell RJ-3150 können Sie die MAC-Adresse über das LC-Display des Druckers überprüfen. 1 Drücken Sie die Taste [Menu] (Menü), die Tasten [ ] oder [ ], um das Menü...
Seite 181
Keine korrekte Netzwerkverbindung; erneute Konfiguration der Wireless-Netzwerkeinstellungen erforderlich. : Die Netzwerkeinstellungen sind deaktiviert. Ich habe alle oben genannten Schalten Sie den Brother-Drucker aus und wieder ein. Versuchen Sie dann erneut, Punkte überprüft und ausgeführt, die Wi-Fi-Einstellungen zu konfigurieren. kann jedoch die Konfiguration des Wireless-Netzwerkes noch immer nicht abschließen.
Seite 182
Problemlösung Der Brother-Drucker kann nicht über das Netzwerk drucken. Der Brother-Drucker wird auch nach erfolgreicher Installation nicht im Netzwerk gefunden. (Fortsetzung) Frage Lösung Ist der vorherige Druckauftrag Wenn der fehlgeschlagene Druckauftrag noch in der Druckwarteschlange Ihres fehlgeschlagen? Computers enthalten ist, löschen Sie ihn.
Seite 183
Netzwerk verbunden? : Korrekte Netzwerkverbindung. (blinkt einmal alle 3 Sekunden): Keine korrekte Netzwerkverbindung; erneute Konfiguration der Wireless-Netzwerkeinstellungen erforderlich. RJ-3150: Überprüfen Sie das WLAN-Symbol im LC-Display. : Korrekte Netzwerkverbindung. Keine korrekte Netzwerkverbindung; erneute Konfiguration der Wireless-Netzwerkeinstellungen erforderlich. : Die Netzwerkeinstellungen sind deaktiviert.
Siehe Drucken über das gemeinsame Netzwerk auf Seite 177. Jeder Computer muss das TCP/IP-Protokoll verwenden. Die IP-Adresse des Brother-Druckers muss entsprechend konfiguriert werden. Falls Sie einen Router verwenden, muss die Gateway-Adresse auf den Computern und dem Brother- Drucker konfiguriert werden.
Seite 186
In einem gemeinsamen Netzwerk sendet jeder Computer Daten über einen zentral gesteuerten Computer. Dieser Computer wird in der Regel „Server“ oder „Druckserver“ genannt. Seine Aufgabe ist es, die Ausführung aller Druckaufträge zu steuern. Netzwerkdrucker (Ihr Brother-Drucker) 1 Client-Computer 2 Auch „Server“ oder „Druckserver“ genannt 3 TCP/IP oder USB ...
Anhang B Brother-Drucker für ein Netzwerk konfigurieren IP-Adressen, Subnetzmasken und Gateways Damit Sie den Drucker in einer TCP/IP-Netzwerkumgebung einsetzen können, müssen Sie seine IP-Adresse und Subnetzmaske konfigurieren. Die dem Druckserver zugewiesene IP-Adresse muss zum selben logischen Netzwerk gehören wie Ihre Hostcomputer. Ist dies nicht der Fall, müssen Sie Subnetzmaske und Gateway-Adresse entsprechend konfigurieren.
Seite 188
Anhang B Subnetzmaske Eine Subnetzmaske schränkt die Netzwerkkommunikation ein. Beispiel: Computer 1 kann Daten mit Computer 2 austauschen. • Computer 1 IP-Adresse: 192.168.1.2 Subnetzmaske: 255.255.255.0 • Computer 2 IP-Adresse: 192.168.1.3 Subnetzmaske: 255.255.255.0 Die „0“ in der Subnetzmaske gibt an, dass in diesem Teil der Adresse keinerlei Einschränkung der Netzwerkkommunikation besteht.
Brother-Drucker mittels AES für WPA2-PSK (WPA-Personal) bei Zugangspunkten anmelden kann. WPA/WPA2-PSK Aktiviert einen Wireless Protected Access Pre-shared Key (WPA-PSK/WPA2-PSK), mit dem sich der wireless-fähige Brother-Drucker mittels TKIP für WPA-PSK oder AES für WPA-PSK und WPA2-PSK (WPA-Personal) bei Zugangspunkten anmelden kann.
Anhang B Verschlüsselungsverfahren Keine Es wird keine Verschlüsselung verwendet. Wenn WEP (Wired Equivalent Privacy) verwendet wird, werden die Daten mit einem sicheren Schlüssel gesendet und empfangen. TKIP TKIP (Temporal Key Integrity Protocol) bietet Schlüsselmischung für jedes einzelne Paket, Prüfung der Nachrichtenintegrität und einen Umschlüsselungsmechanismus.
EAP-FAST (Extensible Authentication Protocol-Flexible Authentication via Secured Tunnel) wurde ebenfalls von Cisco Systems, Inc. entwickelt. Benutzername und Kennwort werden zur Authentifizierung verwendet und symmetrische Schlüsselalgorithmen sorgen für einen getunnelten Authentifizierungsprozess. Der Brother-Drucker unterstützt die folgenden internen Authentifizierungsverfahren: • EAP-FAST/KEINE • EAP-FAST/MS-CHAPv2 • EAP-FAST/GTC ...
Seite 192
Anhang B Verschlüsselungsverfahren TKIP TKIP (Temporal Key Integrity Protocol) bietet Schlüsselmischung für jedes einzelne Paket, Prüfung der Nachrichtenintegrität und einen Umschlüsselungsmechanismus. AES (Advanced Encryption Standard) bietet größere Datensicherheit durch eine Verschlüsselung mit einem symmetrischen Schlüssel. CKIP Das Original-Schüsselintegritätsprotokoll (Key Integrity Protocol) für LEAP von Cisco Systems, Inc. Wenn [Kommunikationsmodus] auf [Infrastruktur] eingestellt ist Authentifizierungsmethode Verschlüsselungsmodus...
Seite 193
Anhang B Benutzername und Kennwort Die folgenden Sicherheitsmethoden unterstützen Benutzernamen mit weniger als 64 Zeichen und Kennwörter mit weniger als 32 Zeichen. LEAP EAP-FAST PEAP EAP-TTLS EAP-TLS (für Benutzernamen) ...
Im Folgenden wird das allgemeine Verfahren zur Verwendung der P-touch Template-Funktion beschrieben. Näheres zum Festlegen der einzelnen Einstellungen finden Sie unter Drucken von Etiketten mit P-touch Template (nur RJ-3150) auf Seite 92. Bevor Sie das Barcode-Lesegerät an den Drucker anschließen, legen Sie die Einstellungen für das Barcode- Lesegerät fest und überprüfen Sie die Einstellungen für P-touch Template, die Sie während der Vorbereitung...
Liste der Barcodes zum Festlegen der Einstellungen Nachstehend finden Sie die Barcodes zum Festlegen der Einstellungen mit Drucken von Etiketten mit P-touch Template (nur RJ-3150) auf Seite 92. Hinweis • Beim Verwenden der Barcodes aus dieser Liste setzen Sie „Trigger for P-touch Template Printing“ und „Command Prefix Character“...
Seite 196
Anhang C Zur Eingabe von Zahlen Nummer der vordefinierten Vorlagen Vordefinierte Vorlage 1 Vordefinierte Vorlage 2 Vordefinierte Vorlage 3 Vordefinierte Vorlage 4...
Anhang C Vordefinierte Vorlage 5 Vordefinierte Vorlage 6 Vordefinierte Vorlage 7 Vordefinierte Vorlage 8 Vordefinierte Vorlage 9 Vordefinierte Vorlage 10 Vorlage wählen Anzahl der seriellen Exemplare Trennzeichen Vorlagendaten initialisieren Ausdruck starten Diese Barcodes werden zum Festlegen der Anzahl der zu druckenden Exemplare und zum Auswählen einer Vorlagenummer verwendet. Scannen Sie Barcodes, um eine dreistellige Zahl wie etwa [0][0][7] oder [0][1][5] anzugeben.
