Wichtige Hinweise zur Installation

Wichtige Hinweise zur Installation
Rahmen montierte Leistungsoptimierer werden direkt auf den Modulrahmen
l
montiert, unabhängig von der Art des Gestells (mit oder ohne Schienen). Zur
Montage von rahmenmontierten Leistungsoptimierern siehe
http://www.solaredge.com/sites/default/files/installing_frame_mounted_power_
optimizers.pdf.
Die Schritte in diesem Kapitel zeigen die Montage von Modul-Add-On-Leistungsoptimierern. Bei
l
Smart-Modulen beginnen Sie bei Schritt 3, Anschließen von Leistungsoptimierern in Strängen auf Seite 17 .
Siehe hierzu auch die mit den Smartmodulen mitgelieferte Dokumentation.
Der Leistungsoptimierer kann mit beliebiger Ausrichtung positioniert werden.
l
Sofern Sie mehr PV-Module als Optimierereingänge in Parallelschaltung anschließen, verwenden Sie
l
bitte ein Verzweigungskabel. Einige im Handel erhältliche Leistungsoptimierermodelle besitzen einen
dualen Eingang.
Positionieren Sie den Leistungsoptimierer nahe genug zu seinem Modul, damit die Kabel
l
angeschlossen werden können.
Stellen Sie sicher, dass Sie Leistungsoptimierer verwenden, die die erforderliche Ausgangsleiterlänge
l
aufweisen:
Reduzieren Sie die Verwendung von Verlängerungen zwischen den Leistungsoptimierern auf ein
o
Minimum und verwenden Sie diese nur, wenn eine Verbindung zwischen Optimierern in
verschiedenen Reihen oder Anordnungen erforderlich ist.
Verwenden Sie keine Verlängerungskabel zwischen den Modulen und den Leistungsoptimierern.
o
Die minimalen und maximalen Stranglängen werden in den Datenblättern des Leistungsoptimierers
l
angegeben. Um die Längen der Stränge zu überprüfen, können Sie das Auslegungsprogramm
„SolarEdge Anlagen Designer" verwenden. Der SolarEdge Site Designer ist auf der SolarEdge-Website
unter http://www.solaredge.com/products/installer-tools/site-designer#/ verfügbar.
Durch vollständig verschattete PV-Module werden ihre Leistungsoptimierer möglicherweise
l
vorübergehend abgeschaltet. Dieser hat keinen Einfluss auf die Leistung anderer Leistungsoptimierer
im Strang, so lange die Mindestanzahl in einem Strang von Modulen verbundener, nicht verschatteter
Leistungsoptimierer gewährleistet ist. Wenn unter normalen Bedingungen weniger als die mindestens
notwendige Anzahl an Optimierern mit unverschatteten Modulen verbunden sind, fügen Sie dem
Strang mehr Optimierer hinzu.
Um eine ausreichende Wärmeableitung gewährleisten zu können, müssen Sie einen Abstand von 2,5
l
cm zwischen den Leistungsoptimierern und anderen Oberflächen mit Ausnahme der Seite zum
Montagesystem einhalten.
HINWEIS
Die Bilder in dem vorliegenden Dokument dienen lediglich der Veranschaulichung und können je nach
Produktmodell variieren.
15
-3-Phasen-Wechselrichter mit Synergie-Technologie Installationsanleitung

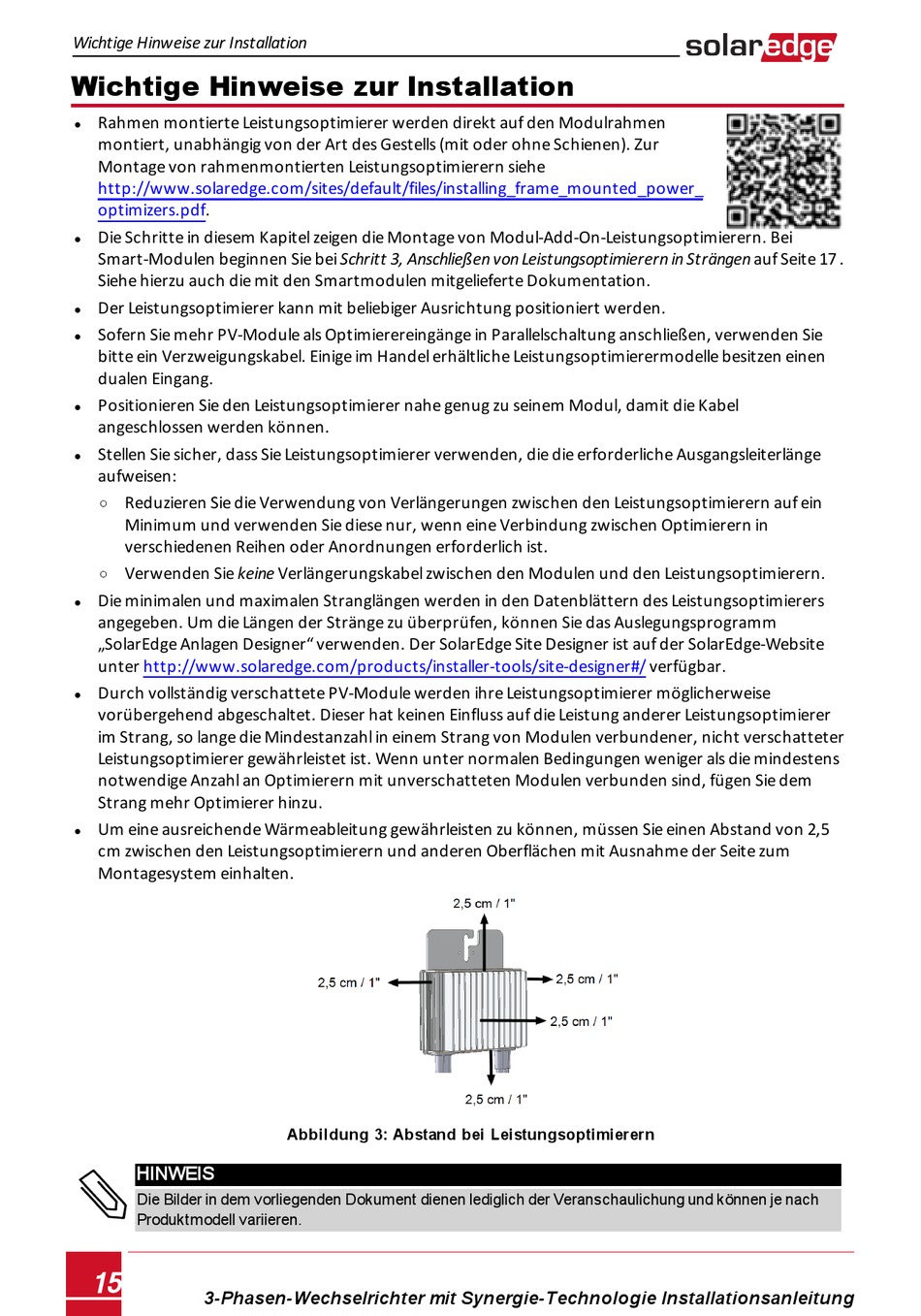

Abbildung 3: Abstand bei Leistungsoptimierern
