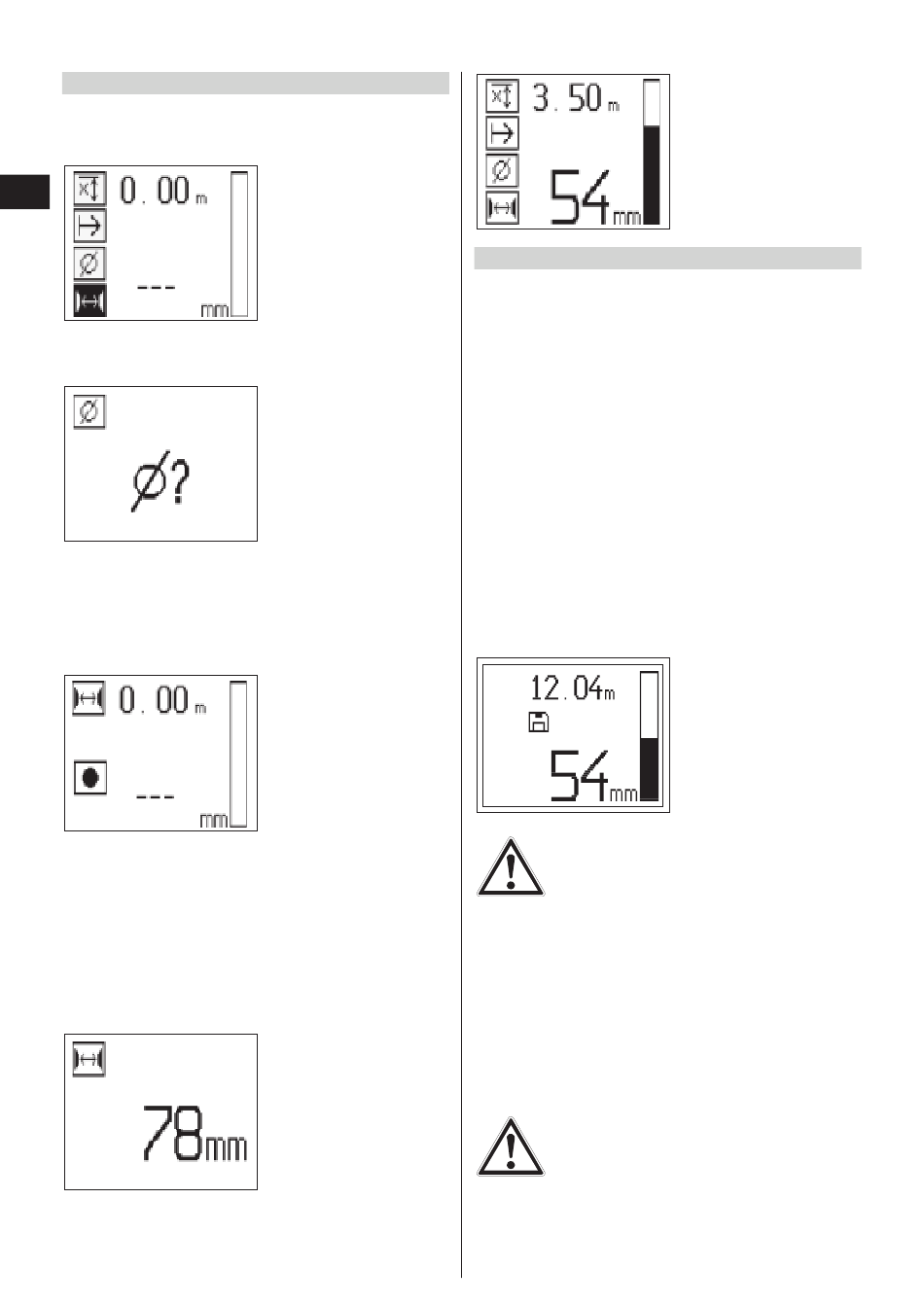

7.2.5.2 Quickscan mit genauer Tiefenbestimmung

Der Messmodus Quickscan mit genauer Tiefenbestim-
mung wird durch Drücken der Bestätigungstaste aus-
gewählt.
de
Der Durchmesser muss bekannt sein und eingegeben
werden.
Zudem muss der Eisenabstand eingegeben werden,
wenn er im Bereich > 36 und <120 mm liegt.
-HINWEIS-
Eisenabstände ≤ 36 mm können nicht gemessen
werden.
Dies kann mit der Funktion Quickscan Detektion auto-
matisch berechnet werden in dem der Eisenmittelpunkt
gesucht wird und über der Mitte der Position die rote
Aufzeichnungstaste gedrückt wird. Nun wird der näch-
ste Eisenmittelpunkt gesucht und wiederum die Auf-
zeichnungstaste gedrückt. Der Eisenabstand wird auto-
matisch gespeichert und übernommen. Wenn der Abstand
bekannt ist, kann der Wert auch manuell eingegeben
werden.
Der Scanvorgang ist nach Einstellung von Durchmes-
ser und Eisenabstand identisch mit dem Vorgang wie in
7.2.5.1 beschrieben.
14
Printed: 07.07.2013 | Doc-Nr: PUB / 5070389 / 000 / 00

7.2.5.3 Quickscan-Aufzeichnung

Zum Aufzeichnen der Position und Tiefe aller detektierten
Armierungseisen den Scanner an die Oberfläche anlegen
und mit Quickscan-Detektion eine Stelle suchen wo sich
kein Eisen darunter befindet. Den Startpunkt mit einem
PUA 70 Markierstift markieren und die Aufzeichnungstaste
drücken. Am Display erscheint ein Disketten-Symbol, was
bedeutet, dass der Scanner die Daten aufzeichnet. Den
Scanner über die Oberfläche bewegen.
Am Ende der Messung darauf achten, dass der End-
punkt nicht über einem Eisen zu liegen kommt. Zum
Stoppen der Aufzeichnung die Aufzeichnungstaste erneut
drücken. Das Ende einer abgetasteten Strecke mit einem
PUA 70 Markierstift markieren.
-HINWEIS-
Armierungseisen, die senkrecht zur Bewegungsrichtung
liegen, werden erfasst und automatisch aufgezeichnet. Sich
vor Beginn der Aufzeichnung vergewissern, dass die Ein-
stellungen richtig gesetzt sind.
-WARNUNG-
Vor einer Quickscan-Aufzeichnung immer einen Ima-
gescan durchführen, um
– die Richtung der obersten Lage der Armierung fest-
zustellen,
– die Gefahr des Messens auf Stossstellen von Eisen zu
minimieren,
– gegebenenfalls sofort zu sehen, dass sich im Beton
eisenhaltige Materialien befinden, welche die Genau-
igkeit des Resultats beeinträchtigen können.
-VORSICHT-
Die Aufzeichnungstaste erst drücken, wenn sich der
Scanner an der Stelle befindet, wo die Abtastung begin-
nen soll. Andernfalls können sich falsche oder irre-
führende Messwerte ergeben.
