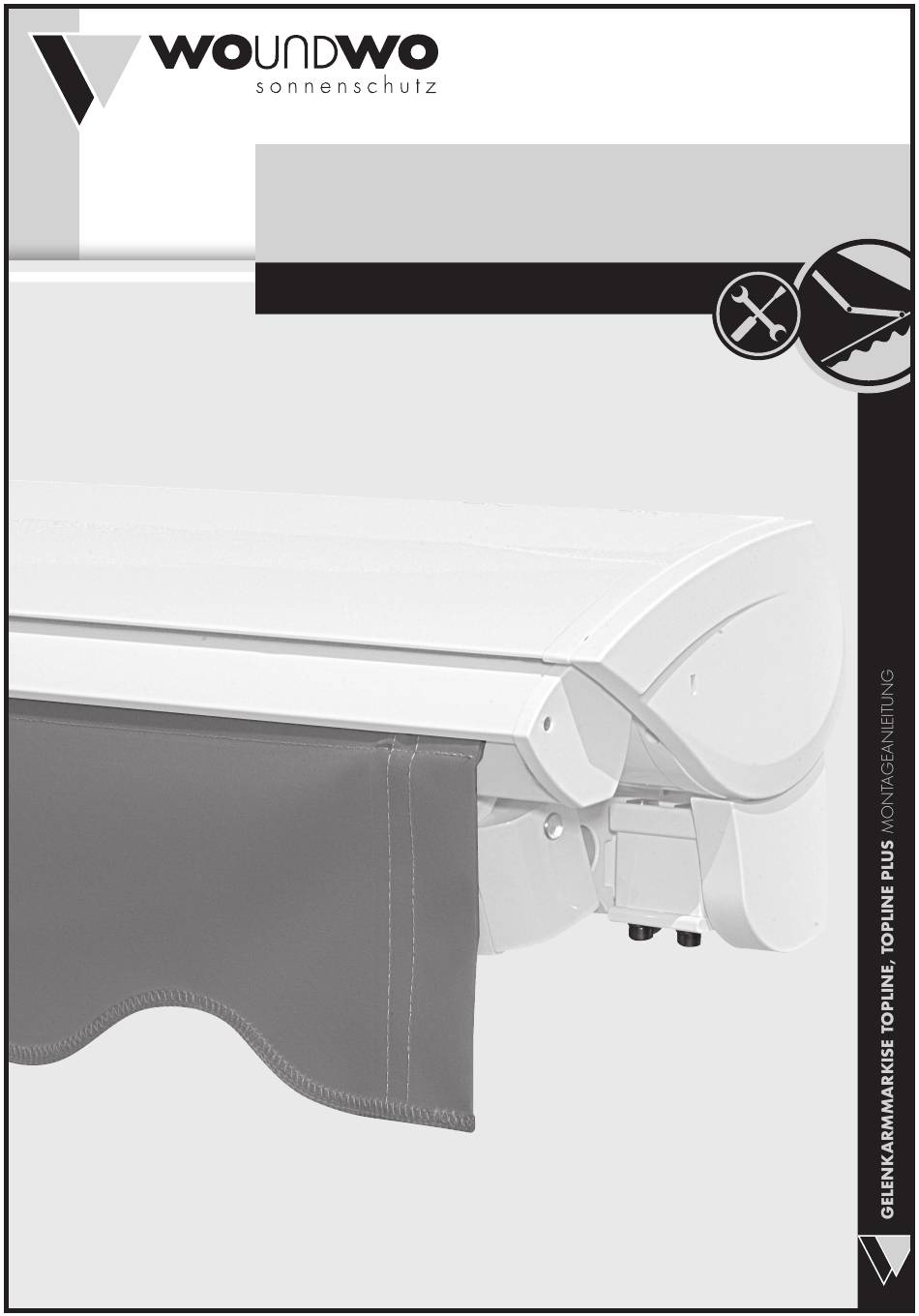

- Seite 1 800292_DE GELENKARMMARKISE TOPLINE, TOPLINE PLUS MONTAGEANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Dieses Symbol kennzeichnet wichtige Informationen für den Monteur. 1.2 ALLGEMEINE SICHERHEITSHINWEISE Die WOUNDWO-Markise TOPLINE, TOPLINE PLUS (TL, TLP) ist nach den Bestimmungen der DIN EN 13561 konstruiert und gefertigt. Dennoch können bei der Montage bzw. Bedienung durch Nichtbeachtung der entsprechenden Anleitungen Gefahren für die beteili- gten Personen entstehen. -
Seite 3: Allgemeine Sicherheitshinweise
Produkt ungeprüft oder ungeeignet Klasse 1 4 (nach Beaufort-Skala) 20 - 27 km/h Klasse 2 5 (nach Beaufort-Skala) 28 - 37 km/h EINSTUFUNG DER MARKISEN TOPLINE, TOPLINE PLUS Ausführung/Ausfall 1500 mm 2000 mm 2500 mm 3000 mm 3500 mm... -
Seite 4: Montagesituationen: Wand, Decke Und Sparren
GELENKARMMARKISE TOPLINE, TOPLINE PLUS MONTAGEANLEITUNG 2.4 MONTAGESITUATIONEN WANDMONTAGE TOPLINE PLUS 0° - 45° WANDMONTAGE MIT SCHUTZDACH TOPLINE Regenschutzdach optional Maße in mm Maße in mm DECKENMONTAGE TOPLINE 0° - 45° DECKENMONTAGE TOPLINE PLUS 0° - 45° ca. 40 ca. 40 Maße in mm... -
Seite 5: Anbringungshöhe Und Position Der Konsolen
GELENKARMMARKISE TOPLINE, TOPLINE PLUS MONTAGEANLEITUNG Wählen Sie bei Decken- und Dachsparrenmontage die Positionen der Konsolen so, dass die Vorderkante der Markise mindestens 50mm hinter der Balkonkante bzw. Dachrinnenkante liegt (siehe Einbaudetail Deckenmontage). Die Markise wird so besser gegen Witterungseinflüsse geschützt. - Seite 6 GELENKARMMARKISE TOPLINE, TOPLINE PLUS MONTAGEANLEITUNG POSITION DER KONSOLEN: Die Konsolen sind möglichst nah an den Anbindungspunkten der Arme zu setzen. Die folgenden Skizzen zeigen die bestmögliche Aufteilung der Konsolen. Das Maß >A< sollte maximal 300 mm betragen. Bei Anlagen von 6501- 6700 mm Breite mit 4000 mm Ausfall müssen die äußeren Konsolen (1 und 2) auch innerhalb der Arme (neben 3 und 4) gesetzt werden.
-
Seite 7: Befestigungstechnik
GELENKARMMARKISE TOPLINE, TOPLINE PLUS MONTAGEANLEITUNG 2.6 BEFESTIGUNGSTECHNIK Durch das Eigengewicht der Markise und die maximale Windbelastung der entsprechenden Windklasse können Dübelauszugskräfte bis zu 5173N (ca. 527 kg) bei Wandmontage und bis zu 6943N (ca. 708 kg) bei Deckenmontage auftreten. In nachstehender Tabelle sind die maximalen Dübelkräfte in Abhängigkeit von Markisengröße, Konsolenart, Konsolenzahl und Windklasse (nach Tabelle unter Punkt 2.3) definiert:... - Seite 8 GELENKARMMARKISE TOPLINE, TOPLINE PLUS MONTAGEANLEITUNG In den nachstehenden Tabellen sind die Konsolenanzahl bei Montage mit Konsolenplatten und die maximalen Dübelkräfte bei der Verwendung von Konsolenplatten in Abhängigkeit von Markisengröße und Windklasse (nach Tabelle 2.3.) definiert: Mindestanzahl der Konsolen bei Wandmontage mit Konsolenplatten: Konsolenanzahl bei Montage mit Konsolenplatte (max.
-
Seite 9: Markisenfixierung
GELENKARMMARKISE TOPLINE, TOPLINE PLUS MONTAGEANLEITUNG MONTAGE AUF WÄRMEGEDÄMMTEN FASSADEN: Dämmputz und Vollwärmeschutz sind nicht druckstabil. Daher müssen Markisenkonsolen entweder vollflächig oder im Bereich der Schrauben mittels Distanzierungen unterfüttert werden. Nachstehendes Bild erklärt eine mögliche Variante: KONSOLENBEFESTIGUNG: Die beiden äußersten Konsolen zuerst befestigen und ausrichten. Alle weiteren Konsolen mit Hilfe einer Schnur exakt zu den äußeren Konsolen fluchtend ausrichten. -
Seite 10: Kuppelanlagen
Eingriff in das Vierkantloch der Antriebsanlage möglich ist. Darauf achten, dass die Positionen der Kedernuten der beiden Tuchwellen übereinstimmen. Anlagen vollständig zusammenschieben und Konsolenschrauben festziehen. Beim Zusammenschieben der TopLine Plus darauf achten, dass beide Markisen dieselbe Dachneigung haben (Zapfen am seitlichen Ende greifen ineinander). -
Seite 11: Tuchschlitzabdeckung
GELENKARMMARKISE TOPLINE, TOPLINE PLUS MONTAGEANLEITUNG 2.9 TUCHSCHLITZABDECKUNG • Im gleichen Ausfahrzustand den linken Halter (1) der Tuchschlitzabdeckung (Teil ohne Lagerbuchse) 200 mm vom Anlagenstoß entfernt montieren. • Federwelle (4) einhängen und den rechten Halter (2) befestigen. • Leitbügel (3) so einhängen, dass er auf den Schraubenköpfen aufliegt. -
Seite 12: Mit Motorantrieb
• Bei starker Neigungskorrektur der Arme (mehr als 10°) die Arme abwechselnd verstellen. • Mit der Sicherungsschraube (2) die Armneigung wieder sichern und die Abdeckung(en) (1) anbringen. Bei TOPLINE PLUS das Schließverhalten überprüfen und eventuell die Dachneigung nachstellen. VERSTELLEN DER DACHNEIGUNG: •... -
Seite 13: Montage Regenschutzdach
• Durch Drehen der Schraube B mit einem Inbusschlüssel SW 10 den Gelenkarm parallel zum rechten Arm ausrichten. • Schraube A wieder festziehen (Schraube B gegen halten). • Bei TOPLINE PLUS mit Schwenkgetriebe muss die Dachneigung auf der höchsten Position bleiben. 3.4 MONTAGE REGENSCHUTZDACH Die Haltebügel für das Regenschutzdach wurden bereits bei der Konsolenmontage senkrecht ausgerichtet und mit der... -
Seite 14: Demontage
GELENKARMMARKISE TOPLINE, TOPLINE PLUS MONTAGEANLEITUNG 4. DEMONTAGE Sicherstellen, dass sich keine unbefugten Personen im Bereich der Markise aufhalten. Motormarkisen stromlos schalten und gegen Wiedereinschalten sichern. • Demontage der Markise nur im eingefahrenen Zustand durchführen. • Markise in umgekehrter Reihenfolge zur Montage demontieren. - Seite 15 © bei WOUNDWO Stand November 2016 Druckfehler und technische Änderungen vorbehalten Art.-Nr.: 800292_DE...
