MONTAGE UND
ZUSAMMENBAU
TORQUE WRENCH
3.
30 NM

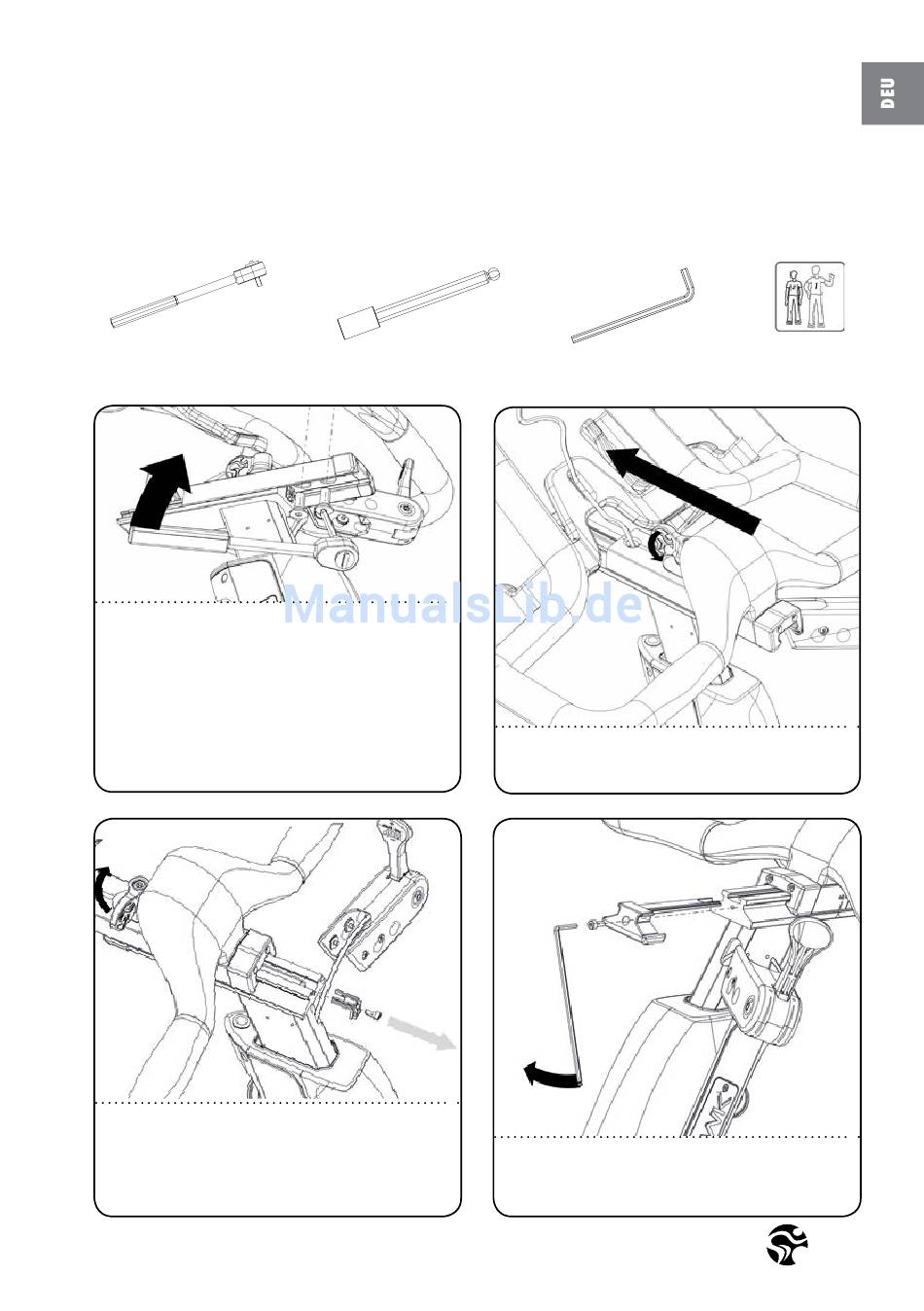

MONTIEREN SIE DEN LENKER MIT DER BEIGELEGTEN
SENKKOPFSCHRAUBEN: STELLEN SIE SICHER,
DASS DIE SCHRAUBVERBINDUNGEN MIT 30 NM
ANGEZOGEN WERDEN. DIE SCHRAUBEN SIND AB
WERK MIT TUFLOK VERSEHEN, UM EIN LÖSEN
®
DER SCHRAUBENVERBINDUNG ZU VERHINDERN.
WERDEN SCHRAUBVERBINDUNGEN NACH
DER INITIALEN MONTAGE GELÖST, WIRD BEI
EINER ERNEUTEN MONTAGE DIE VERWENDUNG
VON FESTEM LOCTITE 2701 EMPFOHLEN.
®
5.
SCHLIESSEN SIE DEN ARRETIERHEBEL UND ENTFERNEN
SIE DIE TRANSPORTSICHERUNG. ZIEHEN SIE
DEN LANKERSCHLITTEN NIEMALS ZURÜCK NACH
ENTFERNEN DER TRANSPORTSICHERUNG UM EINE
BESCHÄDIGUNG DES DATENKABELS ZU VERHINDERN.
6 MM BALL HEX SOCKET
4.
ÖFFNEN SIE DEN ARRETIERHEBEL DER
HORIZONTALVERSTELLUNG UND SCHIEBEN SIE DEN
LENKER GANZ NACH VORNE.
6.
MONTIEREN SIE DIE UNTERE ENDKAPPE.
3 MM
