Bticino 346050 Anschluss

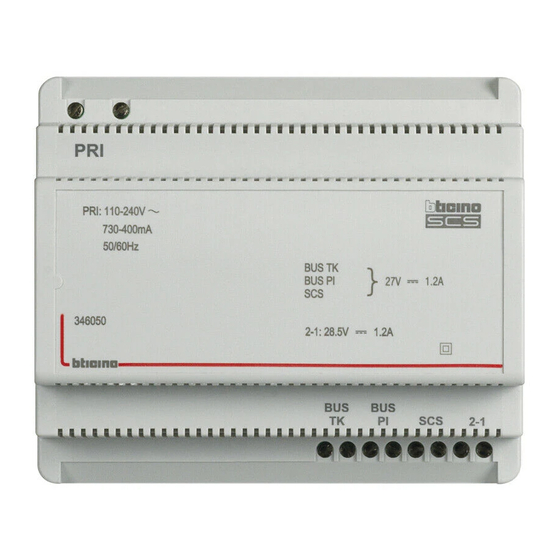

Netzgerät 2-Draht A/V 6 DIN 1,2 A 110 – 240 V
Beschreibung
Netzgerät für 2-DRAHT-System in modularer 6 DIN-Box. Versorgung 110 – 240 Vac @
50 – 60 Hz. Liefert am Ausgang zwei Sicherheitsversorgungen mit Niederspannung
(eine an den 3 Klemmen BUS TK, BUS PI und SCS, eine an der Klemme 1 - 2), die
abwechselnd aber NICHT gleichzeitig verwendet werden können. Zum Gebrauch bei
Audio-, Video- oder Audio/Videoanlagen.
Der Video-Adapter ist im Gerät integriert (Artikel 346830 darf also nicht verwendet
werden). Daher kann auf den Gebrauch des Knotens A/V (F441) oder der Multikanal-
Matrize (F441M) verzichtet werden, wenn die Klemmen BUS HS und BUS TK insgesamt
nicht drei Ableitungen überschreiten (MAX 2 Steigleitungen HS + 1 TK oder 1
Steigleitung HS PI + MAX 2 TK).
Mit dieser Vorrichtung können auch Schalldiffusionsanlage gespeist werden. Sie
kann auch als zusätzliches Netzgerät (Ausgang 1 - 2) zur lokalen Versorgung der dazu
vorbereiteten Haus- oder Türstationen verwendet werden (in diesem Fall kann kein
anderer Ausgang verwendet werden).
Das Gerät ist elektronisch gegen Überbelastung und Kurzschluss geschützt.
Es ist eine Sicherheitsvorrichtung mit doppelter Isolation SELV. Die Installation muss
gemäß den geltenden Normen erfolgen. Die Vorrichtung muss NICHT konfiguriert
werden. Die DIN-Zentrale muss für der Gesamtleistung der installierten Vorrichtungen
geeignet sein.
ACHTUNG: Die Ausgänge (BUS HS), (BUS TK) und (SCS) können gleichzeitig verwendet
werden, wenn die maximale Stromaufnahme von insgesamt 1,2 A. nicht überschritten
wird.
ACHTUNG: Nach einer Überlast oder einem Kurzschluss, die Stromversorgung 5 Minuten
lang abtrennen.
Technische Daten
PRI (Eingang Stromversorgung AC)
Nennspannungen:
Nennstrom:
Bereich Arbeitsfrequenz:
Stromaufnahme bei Volllast:
Verlustleistung:
Effizienz bei Volllast:
Leistung im Standby:
Betriebstemperatur:
Integrierte Sicherung (Seite PRI):
BUS TK, BUS HS, SCS
Nennspannung:
Nennstrom:
Nennleistung:
1–2
Nennspannung:
Nennstrom:
Nennleistung:
Größe
Außenmaße: 6 Module DIN
110 – 240 V
730 – 400 mA
50 – 60 Hz
40 W max.
8 W max.
80 % typ.
< 1W
(-10) – (+55) °C
F1 T 3,15A 250 V
27 Vdc
1,2 A
32,4 W
28,5 Vdc
1,2 A
34,2 W
BT00872-a-
2-DRAHT-Gegensprechanlage

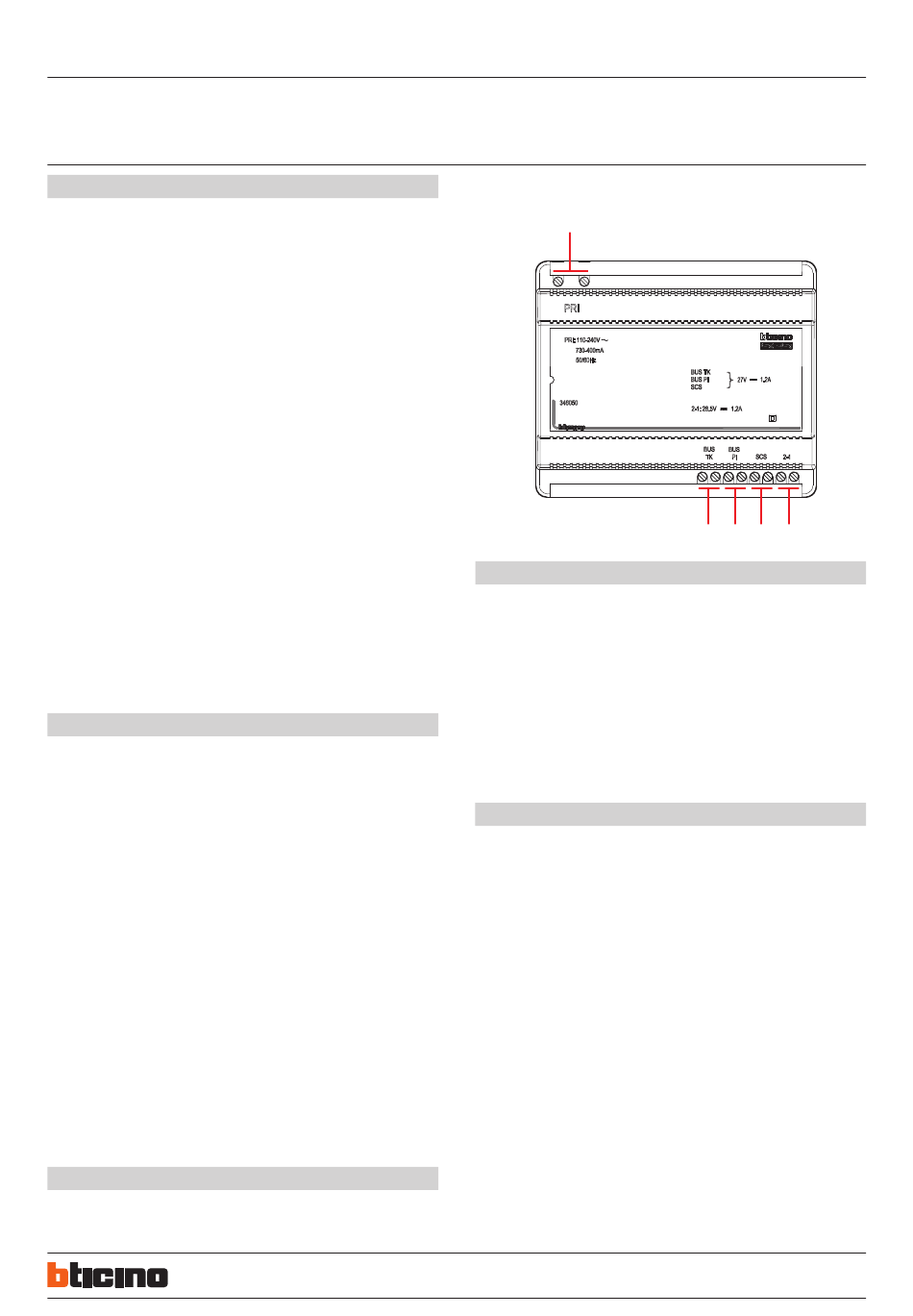

Ansicht von vorne
1
Erläuterung
1. Anschlussklemmen Eingang 230 V
Anschlussklemmen zusätzliche Stromversorgung (1 - 2)
2.
Anschlussklemmen Ausgang SCS
3.
Audio-Türstationen
Anschlussklemmen Ausgang BUS HS
4.
Türstationen; Schnittstellen 346850 oder 346851
Anschlussklemmen Ausgang BUS TK
5.
Video-Türstationen; Schnittstellen 346850 oder 346851
Installation
Folgende Installationsregeln beachten:
- Das Netzgerät MUSS immer in entsprechenden Behältern installiert werden
- Es darf NICHT Tropfen oder Spritzer ausgesetzt werden
- Die Belüftungsschlitze dürfen NICHT abgedeckt werden
- Es MUSS mit einem zweipoligen Schalter mit Trennung zwischen den Kontakten von
mindestens 3 mm verwendet werden, der in der Nähe des Netzgeräts positioniert ist.
Der Schalter hat den zweifachen Zweck, das Netzgerät vom Stromnetz abzutrennen und
es zu schützen.
DE 02/11/2015
346050
5 4 3 2
1
