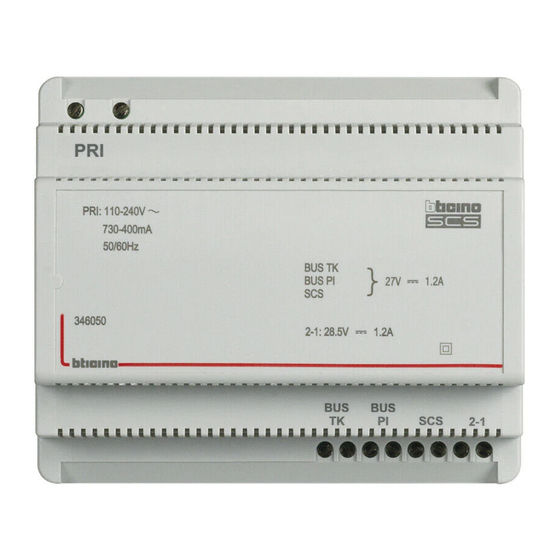

Bticino 346050 Beschreibung

Netzgerät 2-Draht Audio / Video 1,2A 110-240V
Beschreibung
Video-Netzgerät mit 6 Teilungseinheiten für 2 Draht BUS
Audio- und Videosprechanlagen. Dieses kann als
Hauptnetzgerät (Klemmen BUS TK, BUS PI und SCS) oder als
Zusatznetzgerät (Klemmen 1 - 2) verwendet werden. Bei
Verwendung als Zusatznetzgerät (Ausgang 1-2), zur lokalen
Versorgung der Haus- oder Türstation, müssen diese durch
entfernen eines Jumpers - entsprechend vorbereitet werden.
In diesem Fall darf kein anderer Ausgang am Netzgerät
verwendet werden, d.h. ein paralleles Verwenden als Haupt-
und Zusatznetzgerät ist nicht möglich. Der Video-Adapter ist
bereits im Gerät integriert (Artikel 346830 darf kein weiteres
Mal verwendet werden), die Verwendung eines Audio-
/Videomixers (F441 oder F441M) ist erst dann erforderlich,
wenn an den Ausgängen „BUS PI" und „BUS TK" die Anzahl
von 3 Ableitungen überschritten wird.
Folgende Anschlussvarianten sind zulässig:
2 Steigleitungen an BUS PI + 1 Türstation (Kamera) BUS TK
1 Steigleitung BUS PI + 2 Türstationen (Kamera) BUS TK
ACHTUNG: Die Ausgänge (BUS PI), (BUS TK) und (SCS)
dürfen gleichzeitig genutzt werden, wenn die maximale
Stromaufnahme der gesamten Anlage von 1,2A nicht
überschritten wird. Das Netzgerät ist elektronisch gegen
Überlast und Kurzschluss geschützt. Bei Überlast oder
Kurzschluss, muss die Stromversorgung zum Netzgerät für 5
Minuten unterbrochen werden. Dieses Betriebsmittel arbeitet
mit Schutzkleinspannung (SELV) und ist doppelt isoliert. Das
Netzgerät wird nicht konfiguriert.
Technische Daten
Nennspannungen:
Nennstrom:
Bereich Arbeitsfrequenz:
Stromaufnahme bei Volllast:
Verlustleistung:
Effizienz bei Volllast:
Leistung im Standby:
Betriebstemperatur:
Integrierte Sicherung (Seite PRI): F1 T 3,15A 250 V
BUS TK, BUS PI, SCS
Nennspannung:
Nennstrom:
Nennleistung:
1–2
Nennspannung:
Nennstrom:
Nennleistung:
Abmessungen
Außenmaße: 6 Module DIN
oder
110 – 240 V
730 – 400 mA
50 – 60 Hz
40 W max.
8 W max.
80 % typ.
< 1W
(-10) – (+55) °C
27 Vdc
1,2 A
32,4 W
28,5 Vdc
1,2 A
34,2 W
BT00872-a-AT

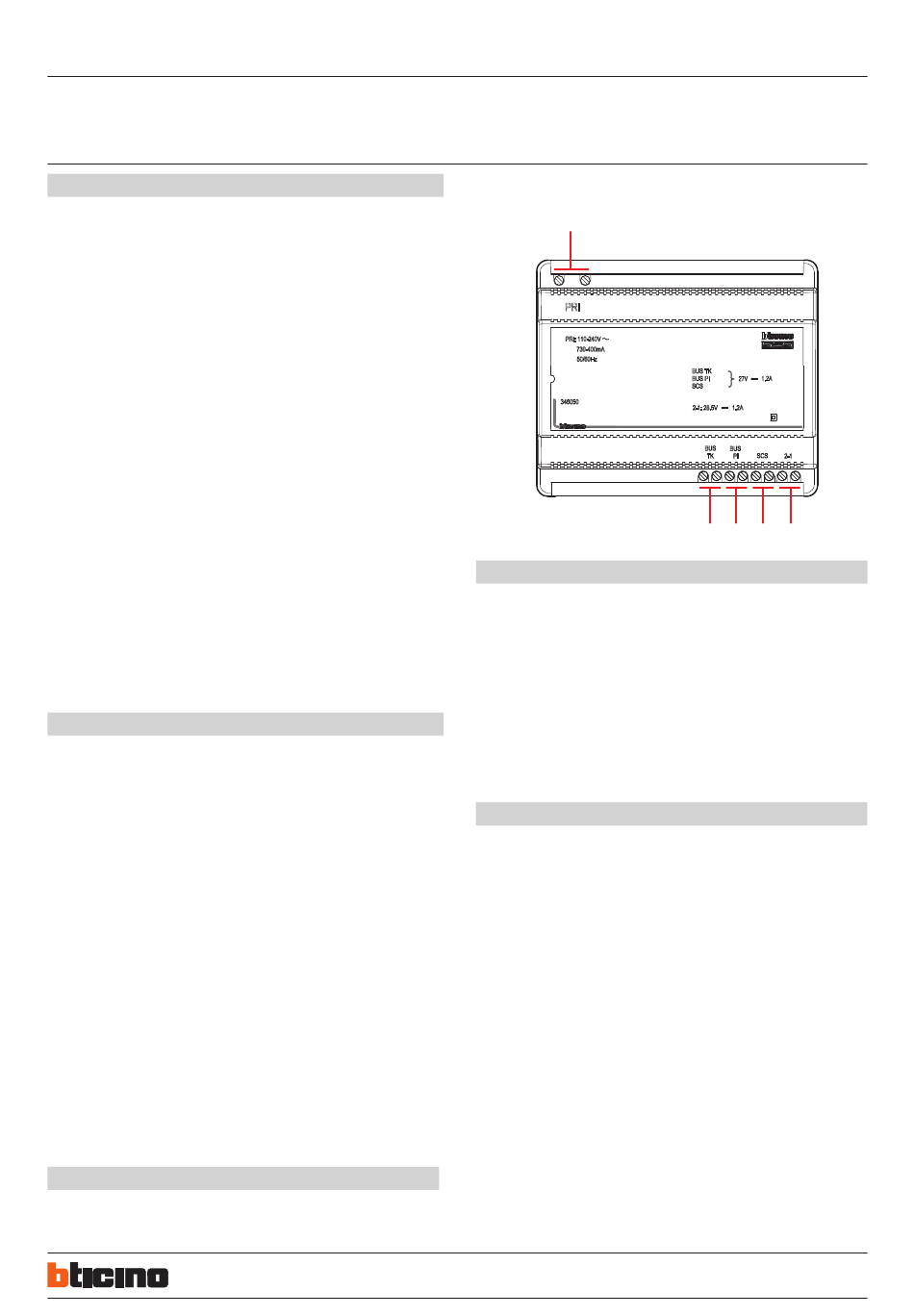

Frontansicht:
1
Erläuterung
1. Anschlussklemmen Eingang 230 V
Anschlussklemmen zusätzliche Stromversorgung (1 - 2)
2.
Anschlussklemmen Ausgang SCS
3.
Audio-Türstationen
4. Anschlussklemmen Ausgang BUS PI
Türstationen; Schnittstellen 346850 oder 346851
Anschlussklemmen Ausgang BUS TK
5.
Video-Türstationen; Schnittstellen 346850 oder 346851
Installationshinweise
Folgende Installationsregeln beachten:
- Das Netzgerät MUSS immer in entsprechenden Verteilern
installiert werden
- Die Belüftungsschlitze dürfen NICHT abgedeckt werden
- Ein 2-poliger Schalter zur Trennung des Netzgeräts vom
Stromnetz, wird empfohlen.
29/08/2017
2-Draht-Bussystem
346050
5 4 3 2
1
