Verwendung Von Spannzangen - Quantum D 210 x 400 Betriebsanleitung

quantum
M A S C H I N E N - G E R M A N Y
Markieren Sie vor der Demontage die
Position des Drehfutters am
Spindelflansch mit z.B. einem Filzstift.
Dies ermöglicht eine identische
Remontage.
Demontieren Sie das Drehfutter.
Reinigen Sie alle Flächen der
Spindelnase und des Spannzangenfut-
ters äußerst gründlich.
Demontieren Sie die Gewindestifte vom
Drehfutter und drehen Sie die Gewinde-
stifte in das Spannzangenfutter ein.
Messen Sie den Rundlauf des
Spindelflansches. Markieren Sie den
größten positiven Ausschlag der
Messuhr am Spindelflansch mit einem
Filzstift.
Befestigen Sie das Spannzangenfutter
am Spindelflansch, ziehen Sie die Mut-
tern leicht an. Ziehen Sie die Muttern
stufenweise und gleichmäßig abwech-
selnd mindestens dreimal hin-
tereinander an (nur so erhalten Sie den
besten Rundlauf).
Messen Sie den Rundlauf des Spann-
zangenfutters in der Kegelfläche.
Positionieren Sie das Spannzangenfut-
ter durch Drehen von jeweils 120° auf
dem Spindelflansch bis die höchste
Rundlaufgenauigkeit erreicht wird.
Markieren Sie die Position der höchsten
Rundlaufgenauigkeit von Spindelflansch
mit Spannzangenfutter und montieren
Sie danach das Spannzanghenfutter auf
dieser besten Position.
3.7.3

Verwendung von Spannzangen

Bei Verwendung von Spannzangen zur Aufnahme des Werkstücks ist eine höhere Bearbei-
tungstoleranz möglich. Der Wechsel der Spannzange für einen kleineren oder größeren Werk-
stückdurchmesser ist einfach und schnell durchführbar.
Die Spannzange wird zuerst in den Ring der Überwurfmutter gedrückt und muss dann von
alleine darin halten. Durch Anziehen der Überwurfmutter wird das Werkstück eingespannt.
Achten Sie darauf, dass für den jeweiligen Werkstückdurchmesser die richtige Spannzange ver-
wendet wird, so dass das Werkstück sicher und fest befestigt werden kann.
Seite 30 Drehmaschine
Spindelflansch
(Kurzkegelaufnahme)
Messposition
Gewindestift
Messposition
D210x400/ D250x550 (Vario)

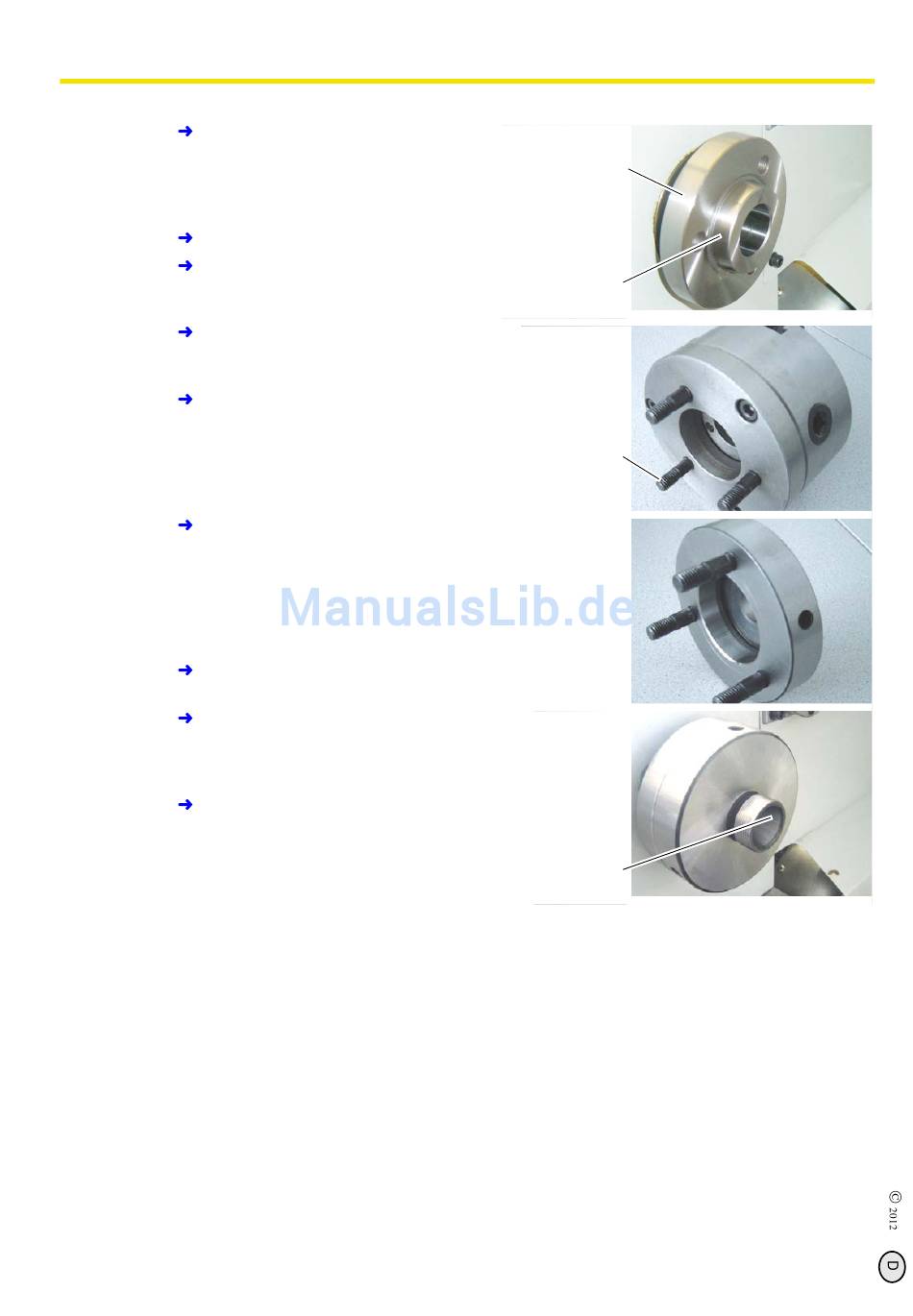

Abb.3-1: Spannzangenfutter 344 1305 ohne
Überwurfmutter dargestellt.
Version 1.2.5
Montage
4 / 01 / 2012
