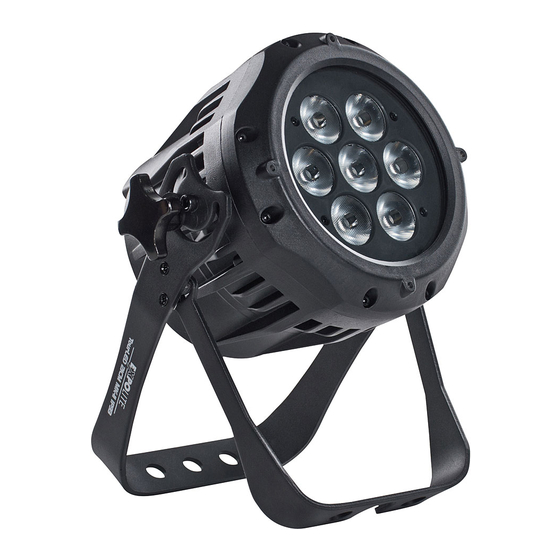

Expolite TourLED 21CM MK-II Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für TourLED 21CM MK-II:
- Bedienungsanleitung (19 Seiten) ,
- Bedienungsanleitung (36 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
TourLED 21CM MK-II
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led22075/led22080
Art.Nr.: led22075/led22080
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-29-31
Menu
Control
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite TourLED 21CM MK-II
Inhaltszusammenfassung für Expolite TourLED 21CM MK-II

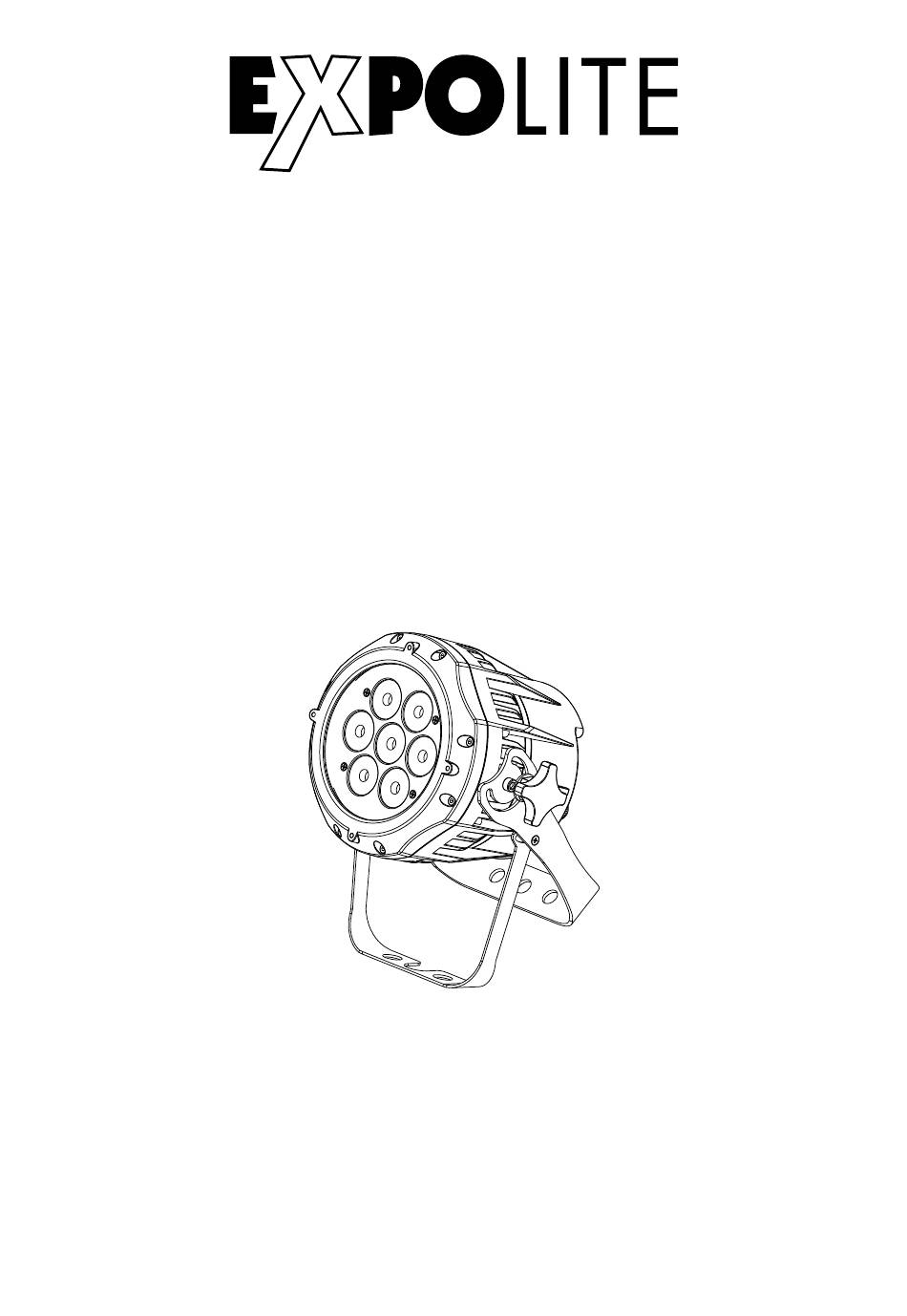

- Seite 1 TourLED 21CM MK-II Bedienungsanleitung User Manual Art.Nr.: led22075/led22080 Art.Nr.: led22075/led22080 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-29-31...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-13 Delivery E-20 Product Information E-21 Dimensions E-22 Installation E-23 Operation E-24 Using DMX512 Controller E-29... -
Seite 4: Lieferumfang
- Expolite TourLED 21 CM MK-II - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04... -
Seite 5: Technische Daten D
7x 3W 3in1 RGB LED Treiberstrom 350mA Abstrahlwinkel 16° Steuerung Stand-Alone / DMX512 DMX-Kanäle 3 - 13 (3/3/4/5/9/13) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren 2.0m 850/1212lx 0.58m 4.0m 1.17m 212/303lx 6.0m 1.76m 94/134lx 8.0m... -
Seite 6: Abmessungen
Abmessungen 228,2 IP 33 Version IP 66 Version D-06... - Seite 7 Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.
-
Seite 8: Bedienung
Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste MENU ENTER DOWN Menüstruktur MENU PERSON STAT R.(0-255) HSIC G.(0-255) b.(0-255) HSIC ST.(0-255) HSIC PERSON AUTO... - Seite 9 DMX-Adresse einstellen MENU PERSON d.(001-512) HSIC Im Menü wird im Punkt dMX die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSON PERS TOUR HSIC Tr16 ARC.1 AR1.d AR1.s Im Menü wird im Punkt PERS die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi TOUR (9 Kanäle), Tr16 (13 Kanäle), ARC.1 (3 Kanäle), AR1.d (4 Kanäle), AR1.s (5 Kanäle) und HSV (3 Kanäle) zur Verfügung.
- Seite 10 Betriebsmodus DMX / Slave MENU HSIC PERSON HSIC SLAV Im Menü wird im Punkt RUN der Betriebsmodus eingestellt. Für den Betrieb an einem DMX- Kontroller muss DMX aktiviert werden. Für den Betrieb als Slave-Gerät muss SLAV aktiviert werden. Im Slave-Modus empfängt das Gerät statische Farben oder abgespielte Automatik- programme von einem verbundenen Master-Gerät.
- Seite 11 COLO: Im Menü COLO wird die Farbkalibrierung gewählt oder deaktiviert. Wenn Rgbw gewählt wird, werden die maximalen Helligkeitswerte bei DMX=255 auf die in CAL2 hinterlegten Werte begrenzt. Wenn UC für Uniform-Color gewählt wird, wird die werkseitige Kalibrierung benutzt, die Geräte unterschiedlicher Generationen angleicht. Wird der Wert OFF geschaltet, ist die Kalibrierung deaktiviert und das Gerät erreicht die maximale Helligkeit.
- Seite 12 Im Menüpunkt CAL wird unter CAL2 eine benutzerdefinierte Farbkalibrierung gespeichert. Diese begrenzt die maximale Helligkeit der Farbkanäle bei dem DMX-Wert „255". HINWEIS: Der Maximalwert kann auf „0" begrenzt werden. In diesem Fall reagiert ein Farbkanal nicht auf einen gesendeten DMX-Wert. Dies kann als Gerätefehler fehlinterpretiert werden. Im Menüpunkt CALR werden alle Kalibrierungen auf Werkseinstellungen zurückgesetzt.
-
Seite 13: Steuerung Mit Dmx512 D
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 6 DMX-Personalities (3-/3-/4-/-5-/9-/13-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Seite 14 D-14...
- Seite 15 D-15...
- Seite 16 D-16...
- Seite 17 D-17...
- Seite 18 D-18...
- Seite 19 D-19...
-
Seite 20: Delivery E
Delivery - Expolite TourLED 21 CM MK-II - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-20... -
Seite 21: Product Information E
7x 3W 3in1 RGB LED Current 350mA Optics 16° Control Stand-Alone / DMX512 DMX-Channels 3 - 13 (3/3/4/5/9/13) * Take note to General Informations for Expolite Units - Notes for Condensation inside Housing 2.0m 850/1212lx 0.58m 4.0m 1.17m 212/303lx 6.0m 1.76m 94/134lx 8.0m... - Seite 22 Dimensions 228,2 IP 33 Version IP 66 Version E-22...
-
Seite 23: Installation E
Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard bracketsFixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device. Standing The device can be placed directly on the mounted bracket. -
Seite 24: Operation E
Operation Display Operation MENU: Return to previous menu Enter currently selected menu ENTER: Scroll Up, Increase value DOWN: Scroll down: Decrease value MENU ENTER DOWN Menu Map MENU PERSON STAT R.(0-255) HSIC G.(0-255) b.(0-255) HSIC ST.(0-255) HSIC PERSON AUTO HSIC AT.01 HSIC AT.02... - Seite 25 Setting DMX-Address MENU PERSON d.(001-512) HSIC The DMX start address of the fixture is set in the menu dMX. This is retained even when changing the personality. Setting DMX-Personality MENU PERSON PERS TOUR HSIC Tr16 ARC.1 AR1.d AR1.s The personality is set in the menu PERS. There are six different modes which can be choosen: TOUR (9 channels), Tr16 (13 channels), ARC.1 (3 channels), AR1.d (4 channels), AR1.s (5 channels) and HSV (3 channels).
- Seite 26 Run Mode DMX / Slave MENU PERSON HSIC HSIC SLAV The operating mode is set in the menu RUN. For operation on a DMX controller DMX must be activated. For operation as a slave device, SLAV must be activated. In slave mode, the device receives static colours or plays automatic programs from a connected master device.
- Seite 27 COLO: In the menu COLO, the colour calibration is selected or deactivated. When RGBW is selected, the maximum brightness values at DMX = 255 are limited to the values set in CAL2. When UC is selected the Uniform-Colour factory calibration is used, which adjusts devices of different generations.
- Seite 28 Calibration and Whiteadjustment Password UP - DOWN - UP - DOWN - ENTER MENU CAL1 wT.01 R(0-255) PERSON HSIC **** G(0-255) wT.02 b(0-255) wT.11 CAL2 R(0-255) RGbW G(0-255) b(0-255) CALR CALR **** In the menu CAL the colour temperatures for the white values are stored under CAL1. These are mixed from the parameters RGB.
-
Seite 29: Using Dmx512 Controller E
Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are six DMX personalities with 3, 3, 4, 5, 9 and 13 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed. - Seite 30 E-30...
- Seite 31 E-31...
- Seite 32 E-32...
- Seite 33 E-33...
- Seite 34 E-34...
- Seite 35 E-35...
- Seite 36 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
