Megasat 3600 V2 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Megasat Anleitungen
  4. TV-Empfänger
  5. 3600 V2
  6. Bedienungsanleitung

Megasat 3600 V2 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

3600 V2
Bedienungsanleitung

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Megasat 3600 V2

Inhaltszusammenfassung für Megasat 3600 V2

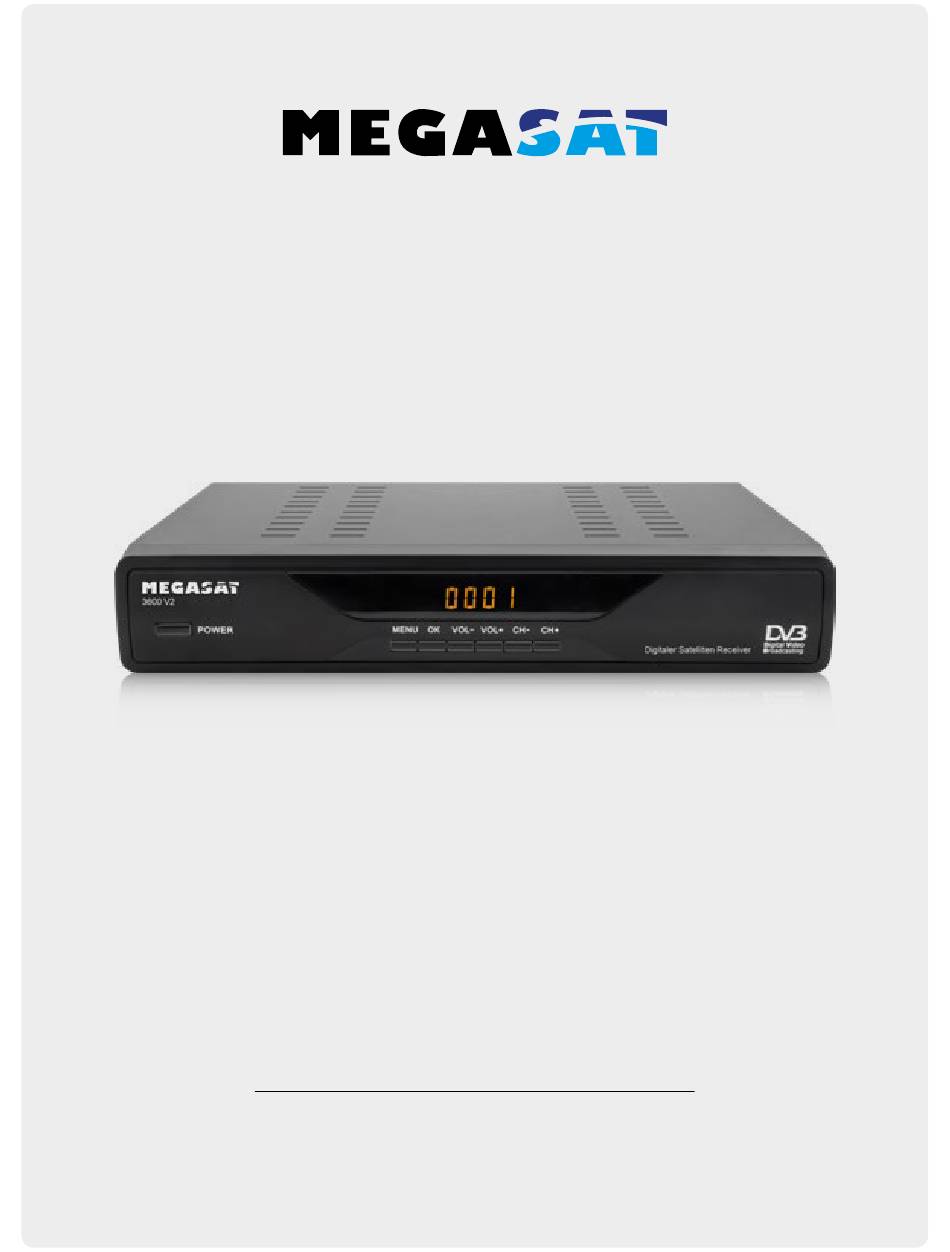

  • Seite 1 3600 V2 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ..................03 1. Referenz 1.1 Allgemeine Merkmale ................04 1.2 Lieferumfang ....................04 2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite ..................... 05 2.2 Rückseite ......................05 2.3 Fernbedienung ................... 06 3. Anschließen des Receivers 3.1 Anschließen des Receivers ..............07 4.

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100~240 V, 50/60Hz. Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter.

  • Seite 4: Referenz

    • Variables Seitenverhältnis (4:3, 16:9) mit Pan Vektor oder Letter Box • Favoritenlisten • Kindersicherung • Mehrsprachiges Bildschirmmenü mit voller Farbauflösung • Videotext- und Untertitel-Unterstützung • 7 Tage EPG (Electronic Program Guide) für Programminformationen 1.2 Lieferumfang • Megasat 3600 V2 • Fernbedienung • Batterien • Bedienungsanleitung DEUTSCH...

  • Seite 5: Bezeichnungen Und Tastenbelegung

    2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite Menü Taste Display Standby Taste OK Taste Lautstärke Kanal Tasten Tasten 2.2 Rückseite Video Audio Ausgang Ausgang Scart Eingang DEUTSCH...

  • Seite 6: Fernbedienung

    2. Bezeichnungen und Tastenbelegung 2.3 Fernbedienung Bereich 1 STANDBY Ein-/Ausschalten des Gerätes MUTE Stummschalten des Tones ZIFFERN (0~9) Programmwechsel / Zifferneingabe MENU Um in das Hauptmenü zu gelangen EXIT Verlässt das Hauptmenü Bereich 2 TV/R Wechsel zwischen TV und Radio Empfang INFO Zeigt Informationen des aktuellen Programms (drücken Sie zwei mal für weitere Detail-Informationen) CH +/- Wechselt TV/Radio Programme (hoch/runter)

  • Seite 7: Anschließen Des Receivers

    3. Anschließen des Receivers 3.1 Anschließen des Receivers 1. Verbinden Sie das Koaxialkabel mit dem LNB. (Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs über einem DiSEqC Schalter oder Multischalter. 2. Verbinden Sie das Scartkabel mit Ihrem Fernseher. 3.

  • Seite 8: Hauptmenü

    4. Hauptmenü Nach dem Anschließen an alle anderen erforderlichen Komponenten, schalten Sie den Receiver ein. Drücken Sie die MENU Taste um in das Menü zu gelangen. Das Hauptmenü besteht aus: • Programmliste • Installation • System • Werkzeuge • Mediacenter Mit den pq Tasten wählen Sie einen Menü- Hinweis: punkt aus und bestätigen diesen mit OK.
  • Seite 9 4. Hauptmenü Sperren Drücken Sie die ROTE Taste auf der Fernbedienung, um die Sperren-Funktion zu aktivieren. Hier können Sie ein Progamm sperren. Nach drücken der OK Taste werden Sie aufgefordert ein Passwort zu verge- ben. Sobald Sie auf dieses Programm wechseln, muss von nun an das Passwort eingegeben werden. Überspringen Drücken Sie die GRÜNE Taste auf der Fernbedienung, um die Überspringen-Funktion zu aktivieren.

  • Seite 10: Installation

    4. Hauptmenü 4.2 Installation 1. Satellitenliste Hier können Sie die Satelliten auswählen, die beim Suchvorgang berücksichtigt werden sollen. Bestätigen Sie den jeweiligen Satel- liten mit der OK Taste. Der Satellit wird mit einem Häkchen gekennzeichnet. Folgende Optionen sind zusätzlich möglich: ROTE Taste (Hinzufügen): Hier können Sie einen Satelliten hinzufügen.

  • Seite 11: Satelliteneinstellungen

    4. Hauptmenü Suchlaufmodus: Wählen Sie zwischen „kompletten Suchlauf“ und „Blindsuche“. Beim kompletten Suchlauf werden alle Transponder die im Receiver gespeichert sind abgesucht. Bei Blindsuche wird der Satellit (z.B. Astra 19,2° Ost) nach allen Transpondern abgesucht, auch die, die noch nicht in der Liste gespeichert sind. Dieser Vorgang nimmt einige Zeit in Anspruch.

  • Seite 12: System

    4. Hauptmenü 4.3 System 1. Sprache Wählen Sie hier die gewünschte Sprache in den verschiedenen Bereichen aus. 2. TV-System Wählen Sie hier den Displaymodus (z.B. PAL oder NTSC), den Aspect Mode (Seitenverhält- nis) 4:3 oder 16:9 und den Videoausgang RGB oder CVBS.

  • Seite 13: Werkzeuge

    4. USB Upgrade Zukünftige Firmwareupdates können über die USB Schnittstelle aufgespielt werden. Auf unserer Homepage www.megasat.tv fin- den Sie immer die aktuellste Firmware. Firmware aufspielen: Kopieren Sie die Firmware auf einen formatier- ten USB Stick in das Hauptverzeichnis (ohne Unterordner) und stecken Sie ihn in den USB Schacht auf der Rückseite des Receivers.

  • Seite 14: Mediacenter

    4. Hauptmenü 4.5 Mediacenter Hinweis: Dieses Menü ist nur aktiv, wenn ein geeignetes USB Speichermedium eingesteckt ist. 1. Musik In diesem Menüpunkt können Sie Musiktitel wiedergeben. Erstellen Sie eine Playlist oder sortieren Sie die Liste. Nutzen Sie hierzu die Farbtasten auf der Fernbedienung. 2.

  • Seite 15: Fehlerbehebung

    5. Fehlerbehebung Problem Mögliche Ursachen Was müssen Sie tun? LED Licht auf der Vorderseite Netzkabel ist evtl. nicht ange- Überprüfen Sie, ob das Netzka- leuchtet nicht. schlossen. bel richtig angeschlossen ist. Kein Bild oder Ton Der Spiegel ist nicht richtig auf Überprüfen Sie die Einstellung den Satelliten ausgerichtet und des Spiegels um ein besseres...

  • Seite 16: Technische Daten

    0° C bis +40° C Lagertemperatur -40° C bis +65° C Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) befindet: Megasat 3600 V2 (Artikel-Nr.
  • Seite 17 Notizen DEUTSCH...
  • Seite 18 Version: 1.1 (Dezember 2018) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Seite 19 3600 V2 user manual...
  • Seite 20 Contents Safety instructions .................... 03 1. Reference 1.1 Genareal Features ..................04 1.2 Delivery ......................04 2. Names and key assignment 2.1 Front view ...................... 05 2.2 Rear view ......................05 2.3 Remote Control ..................06 3. Connecting the set-top box 3.1 Connecting the set-top box ............... 07 4.

  • Seite 21: Safety Instructions

    Safety instructions Please read the manual thoroughly before operating the equipment. In case of incorrect or impro- per handling, the warranty becomes void. Power supply: Before start please check the correct operation voltage of the power point. The operating voltage of this device is AC 100~240 V, 50/60Hz. Overload: Do not overload a wall outlet, extension cord or adapter, neither use damaged power cord or touch it with wet hand as this may result in electric shock.

  • Seite 22: Reference

    • Multilingual screen display with full color resolution • Teletext and subtitle support (OSD) • 7 days EPG (Electronic Program Guide) for On-Screen Program Information 1.2 Delivery • Megasat 3600 V2 • Remote control • Batteries • User manual ENGLISH...

  • Seite 23: Names And Key Assignment

    2. Names and key assignment 2.1 Front view Menu button Display Standby button OK button Volume Channel button button 2.2 Rear view Video Audio output output Scart input ENGLISH...

  • Seite 24: Remote Control

    2. Names and key assignment 2.3 Remote control Zone 1 STANDBY Turn on/off the unit MUTE Muting the sound NUMERIC KEYS (0~9) Program Change / Enter numbers MENU To access the main menu EXIT Exits the current menu step by step Zone 2 TV/R Switches between TV and radio reception INFO Displays information of the current program...

  • Seite 25: Connecting The Set-Top Box

    3. Connecting the set-top box 3.1 Connecting the set-top box 1. Connect the coaxial cable to the LNB. (You can connect an LNB directly to the LNB IN, or more LNBs through a DiSEqC switch or multiswitch. 2. Connect the Scart cable with your TV. 3.

  • Seite 26: Main Menu

    4. Main Menu After connecting the receiver to other required equipment, turn on the set-top box. Press the MENU button to enter the menu. The main menu consists of: • Channel List • Installation • System • Tools • Mediacenter Use the t u button to select your subject Note: and press OK to confirm your selection and...
  • Seite 27 4. Main Menu Lock Press the RED button on the remote control to activate the lock function. Here you can lock a pro- gam. After press OK button, you are prompted to enter a password. Once you switch to this program, you must enter the password from now on.

  • Seite 28: Installation

    4. Main Menu 4.2 Installation 1. Satellitenliste Here you can select the satellite that should be considered in the search process. Confirm the respective satellite with the OK button. The satellite will be marked with a check- mark. The following options are also possible: RED button (add): Here you can add a satellite.
  • Seite 29 4. Main Menu Search mode: Choose between „Advanced search“ and „Blind Scan“. The advanced search all transponders are stored in the receiver searched. In blind scan the satellite (eg Astra 19.2 ° East) is searched for all transponders, even those who are not already stored in the list.

  • Seite 30: System

    4. Hauptmenü 4.3 System 1. Sprache Here, select the desired language in the va- rious areas. 2. TV-System Here you can select the display mode (eg PAL or NTSC), the Aspect mode (aspect ratio) of 4:3 or 16:9 and the video output RGB or CVBS. The correct settings depend on your TV set.

  • Seite 31: Tools

    Confirm with YES or NO to abort. You can then start a new channel search. 4. USB Upgrade Future firmware updates can be updated via the USB interface. On our homepage www.megasat.tv you will always find the latest firmware. Update the firmware: Copy the firmware to a formatted USB device...

  • Seite 32: Mediacenter

    4. Main Menu 4.5 Mediacenter Note: This menu is only active if a suitable USB storage medium is plugged in. 1. Music In this menu item, you can play music tracks. Create a playlist or sort the list. Use the color buttons on the remote control.

  • Seite 33: Troubleshooting

    5. Troubleshooting Problem Possible causes What to do LED light on the front does not Main supply cable is not Check if the main supply cable is light up. connected. plugged into the power socket. No picture or sound. Satellite dish is not aiming to Adjust the dish.

  • Seite 34: Specifications

    0° C - +40° C Storage Temprature -40° C - +65° C Hereby, Megasat Werke GmbH declares that the following product is in compliance with the essen- tial requirements and other relevant provisions of directives 2014/30/EU (EMC), 2014/35/EU (LVD) and 2014/53/EU (RED): Megasat 3600 V2 (Artikel-Nr.
  • Seite 35 Notes ENGLISH...
  • Seite 36 Version: 1.1 (December 2018) // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
