Megasat HD510 Bedienungsanleitung

Dvb-s2 hdmi stick
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
User's Manual
DVB-S2 HDMI Stick
Megasat HD 510

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Megasat HD510

Inhaltszusammenfassung für Megasat HD510

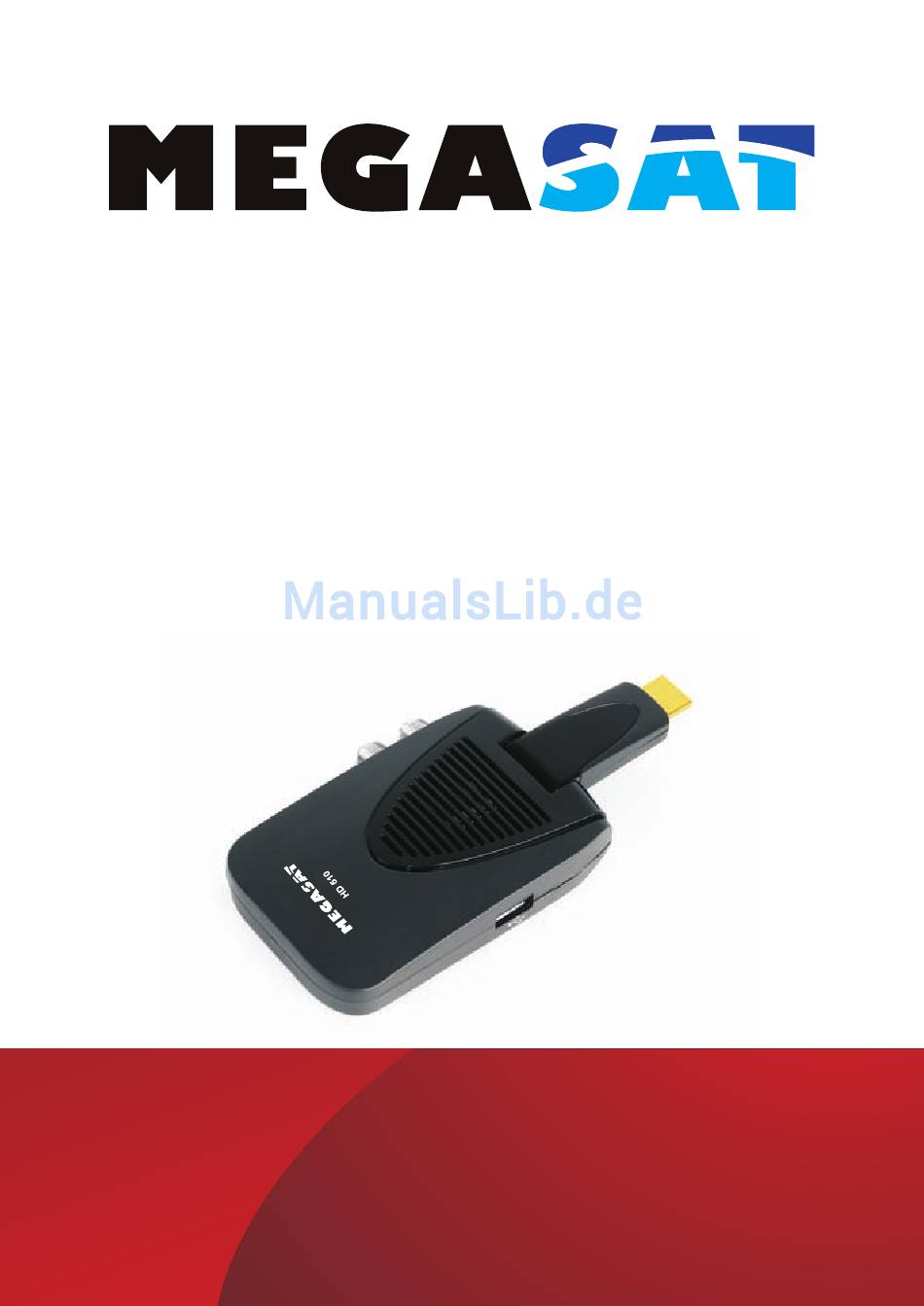

  • Seite 1 Bedienungsanleitung User’s Manual DVB-S2 HDMI Stick Megasat HD 510...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Wichtige Sicherheitshinweise ............2 Bedienelemente und Anschlüsse............. 4 Fernbedienung ................. 5 Tastenbelegung..................5 Batterien einsetzen...................6 Fernbedienung benutzen................6 Anschlüsse..................7 Erstinstallation.................. 8 Kanaleinstellungen ...................8 5.1.1 Kanalbearbeitung ..................9 5.1.2 EPG (Elektronische Programmzeitschrift)..........10 5.1.3 Sortieren ....................10 Bildeinstellungen ..................10 5.2.1 Bildformat....................10 5.2.2 Auflösung....................11 5.2.3 TV-Format ....................11 5.2.4 Videoausgang ...................11...

  • Seite 4: Wichtige Sicherheitshinweise

    1 Wichtige Sicherheitshinweise 1) Lesen Sie diese Hinweise. 2) Beachten Sie diese Hinweise. 3) Beachten Sie alle Warnhinweise. 4) Befolgen Sie alle Hinweise. 5) Benutzen Sie das Gerät nicht in unmittelbarer Nähe von Wasser. 6) Reinigen Sie das Gerät nur mit einem weichen Tuch. 7) Blockieren Sie nicht die Lüftungsöffnungen und installieren Sie das Gerät nur entsprechend der Bedienungsanleitung.
  • Seite 5 VORSICHT: Bei elektrostatischer Aufladung kann es zu Fehlfunktionen kommen und das Gerät muss zurückgestellt werden. Hinweise zum Umweltschutz Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

  • Seite 6: Bedienelemente Und Anschlüsse

    2 Bedienelemente und Anschlüsse 1. Receiver DC IN 12V LNB IN LNB OUT Anschluss Erklärung USB 2.0 Schnittstelle HDMI HDMI-Stecker LNB IN Anschluss für das Antennen-Kabel LNB Out Anschluss für einen zweiten Sat-Receiver Anschluss des Infrarotempfängers zum Empfang der Fernbedienungssignale. DC IN 12V Anschluß...

  • Seite 7: Fernbedienung

    3 Fernbedienung 3.1 Tastenbelegung Taste Funktion MUTE Stummschaltung, Stummschaltung aufheben. INFO Zusätzliche Kanalinformationen anzeigen. Videotext anzeigen. DTV/VCR Umschalten zwischen VCR- und DTV- Modus. SUBTITLE Untertitelsprache wählen. EXIT Menü verlassen oder in das vorherige Menü zurückkehren. Bestätigung einer Auswahl oder Eingabe. Kanalliste anzeigen.

  • Seite 8: Batterien Einsetzen

    Batterien einsetzen Öffnen Sie das Batteriefach der Fernbedienung und setzen Sie 2 AAA-Batterien ein. Die Polarität ist im Batteriefach aufgedruckt. 1. Batteriefach öffnen 2. Batterien einsetzen 3. Batteriefach schließen Hinweise zu Batterien Bei längerer Nichtbenutzung der Fernbedienung entnehmen Sie bitte die Batterien. Erhitzen und verbrennen Sie Batterien nicht.

  • Seite 9: Anschlüsse

    4 Anschlüsse Vorsicht: Vergewissern Sie sich zunächst, dass Ihre Netzspannung mit den Angaben auf dem Typenschild übereinstimmt. Zur Vermeidung von Stromschlag öffnen Sie das Gerätegehäuse nicht.

  • Seite 10: Erstinstallation

    5 Erstinstallation Nachdem alle Anschlüsse vorgenommen wurden, schalten Sie den Fernseher ein. Drücken Sie Ein/Aus zum Einschalten des Satellitenempfängers. Bei Erstbenutzung und nach einer werden alle Rückstellung zu den Werkseinstellungen werkseitige Einstellungen geladen. Die Senderliste und alle vorgenommenen Einstellungen werden auf die ab Werk eingestellten Werte zurückgesetzt.

  • Seite 11: Kanalbearbeitung

    5.1.1 Kanalbearbeitung Zur Bearbeitung der Kanäle (Sperren, Überspringen, Favoriten, Verschieben oder Löschen) rufen Sie das Kanalbearbeitungsmenü auf. Für dieses Menü benötigen Sie ein Passwort. Geben Sie das Standard-Passwort „000000“ ein. Favoritenkanal einstellen Erstellen Sie eine Liste Ihrer Favoritenkanäle für leichteren Zugang. Stellen Sie Ihre Fernseh- und Radiofavoritenkanäle ein: 1.

  • Seite 12: Epg (Elektronische Programmzeitschrift)

    Kanal sperren Zum Sperren bestimmter Kanäle gehen Sie wie folgt vor: 1. Wählen Sie den gewünschten Kanal und drücken Sie die GELBE Taste. Das Schlosssymbol wird angezeigt und der Kanal ist nun als gesperrt markiert. 2. Wiederholen Sie diesen Schritt zum Sperren weiterer Kanäle. 3.

  • Seite 13: Auflösung

    5.2.2 Auflösung Wird das Bild nicht korrekt angezeigt, so ändern Sie die Einstellung. Diese Einstellung entspricht den meisten üblichen Einstellungen für HDMI. [480i]: für NTSC. [480P]: für NTSC. [576i]: für PAL. [576P]: für PAL. [720P]: für NTSC oder PAL. [1080I]: für NTSC oder PAL. 5.2.3 TV-Format Wird das Bild nicht korrekt angezeigt, so ändern Sie die Einstellung.
  • Seite 14 LNB-Leistung: Drücken Sie zur Einstellung der LNB-Leistung. 22K: Drücken Sie zum Ein- oder Ausschalten von 22K, die Einstellung erfolgt automatisch, wenn der LNB-Typ dualer lokaler Oszillator ist. Toneburst: Toneburst-Umschaltung aktivieren oder deaktivieren. DiSEqC1.0: Wählen Sie den korrekten Port bis zu 4 für den korrekten LNB. DiSEqC1.1: Wählen Sie den korrekten Port bis zu 16 für den korrekten LNB.

  • Seite 15: Transponder

    Einzelnen Satelliten suchen: Drücken Sie die BLAUE Taste, um das Menü der Scaneinstellungen anzuzeigen. Scanmodus: Drücken Sie zur Auswahl des Standards zum Scannen der Transponder, Blinder Scan und Netzwerk, die mit NIT scannen. Verschlüsselt: Drücken Sie / zur Auswahl von Alle Kanäle oder FTA (frei empfangbare) Kanäle.

  • Seite 16: Zeiteinstellungen

    Mehrere Transponder suchen: Drücken Sie OK zur Auswahl der Transponder mit Markierung „ “, dann drücken Sie die BLAUE Taste zur Anzeige des Menüs der Scaneinstellungen. Nach der Konfiguration der Einstellungen drücken Sie OK, um den Scan nach mehreren Transpondern zu starten. 5.4 Zeiteinstellungen Mit MENU rufen Sie das Hauptmenü...

  • Seite 17: System

    5.6 System Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [System]. Das Menü bietet verschiedene Optionen zur Systemeinstellung. Wählen Sie eine Option und drücken Sie OK oder / , um die Einstellung vorzunehmen. Drücken Sie EXIT zum Verlassen des Menüs. 5.6.1 Passwort einstellen Hier stellen Sie Ihr Passwort für gesperrte Kanäle ein.

  • Seite 18: Foto Konfigurieren

    Mit den Navigationstasten wählen Sie den gewünschten Musiktitel oder das Foto, mit OK starten Sie die Wiedergabe. Wiedergabefunktionen Taste Musikwiedergabe Diashow Musiktitel wählen Foto wählen Wiedergabe starten oder fortsetzen Diashow starten Wiedergabe unterbrechen (Pause) Diashow unterbrechen (Pause) Wiedergabe beenden Diashow beenden Schneller Rücklauf Schneller Vorlauf Vorheriger Musiktitel...

  • Seite 19: Lexikon Für Fachausdrücke

    6 Lexikon für Fachausdrücke DiSEqC Digital Satellite Equipment Control; Digitalsystem, mit dem der Empfänger unterschiedliche Komponenten des externen Geräts steuern kann. Wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen benutzt (z.B. Astra und Eutelsat). Elektronische Programmzeitschrift RF-Anschluss Koaxialanschluss für LNB-Antennenkabel. Free to Air-Dienste (frei empfangbar). Diese Kanäle können ohne Decoder empfangen werden.

  • Seite 20: Fehlerbehebung

    7 Fehlerbehebung Bei Problemen mit diesem Gerät oder seiner Installation sehen Sie sich bitte noch einmal genau den entsprechenden Abschnitt in dieser Bedienungsanleitung an und lessen Sie Einzelheiten in der nachstehenden Tabelle. Problem Mögliche Ursache Lösungsvorschlag Kein Bild Netzstecker nicht in der Steckdose. Stecken Sie den Netzstecker in die Steckdose.

  • Seite 21: Spezifikationen

    8 Spezifikationen Komponente Spezifikationen Tuner Frequenzbereich 950 MHz bis 2150 MHz Eingangsimpedanz 75 Ohm asymmetrisch Signaleingangspegel -65 ~ -25 dBm Symbolrate 2-45 Mbit/s LNB-Leistung 13/18 V, max. 350 mA Demodulation Demodulator QPSK/8PSK 1/2, 2/3, 3/4, 5/6, 7/8, 8/9, 9/10 Anschlüsse LNB-Eingang F-Anschluss LNB-Ausgang...
  • Seite 23 Content Important Safety Instructions..............2 Front and Rear Panel Illustration ............4 Remote Control ..................5 Key introduce ...................5 Installing the Batteries ................6 Using the Remote Control ................6 Connections ................... 7 First Time Installation ................8 Program Manage Settings ................8 5.1.1 Program Edit.................

  • Seite 24: Important Safety Instructions

    1 Important Safety Instructions Read these instructions. Keep these instructions. Heed all warnings. Follow all instructions. Do not use this apparatus near water. Clean only with dry cloth. Do not block any ventilation openings, install in accordance with the instructions. Do not install near any heat sources such as radiations, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.
  • Seite 25 CAUTION: When the apparatus was in electrostatic circumstance, it may be malfunction and need to reset by user. Tips regarding environmental protection At the end of its operating life, this product may not be disposed of by way of your normal household waste.

  • Seite 26: Front And Rear Panel Illustration

    2 Front and Rear Panel Illustration 1. Receiver DC IN 12V LNB OUT LNB IN Connection Declaration USB 2.0 Interface HDMI HDMI plug LNB IN Connector for the antenna cable LNB Out This socket will bypass the RF signal to either your TV or another video system. Used to receive the signal from the remote control.

  • Seite 27: Remote Control

    3 Remote Control Key introduce Function MUTE Mute or Restore Audio Output. INFO Displays additional channel information. Displays Teletext Information. DTV/VCR Switches the product to VCR input if it is in DTV state. Switches the product to DTV if it is in VCR state.

  • Seite 28: Installing The Batteries

    Installing the Batteries Remove the battery cover from the remote control and put 2xAAA size batteries inside the compartment. The diagram inside the battery compartment shows the correct way to install the batteries. Notes on batteries If the remote control is not used for a long period of time, please remove the battery from the compartment.

  • Seite 29: Connections

    4 Connections Caution: Make sure to check the voltage specification of the wall outlet is the same rating with the receiver. To prevent the risk of electric shock, do not open the cover or the back of the receiver.

  • Seite 30: First Time Installation

    5 First Time Installation After all connections have been made properly, switch on TV and make sure the receiver is connected to the Main Power. Press Power button to switch receiver on. If you are using the receiver for the first time or restored to Factory Default, the Main Menu will appear on your TV screen.

  • Seite 31: Program Edit

    5.1.1 Program Edit To edit your program preferences (lock, skip, favourite, move or delete), you will need to enter the Program Edit Menu. This Menu requires a password to access. Enter the default password '000000' Set Favourite Program You can create a short list of favourite programs that you can easily access.

  • Seite 32: Epg (Electronic Program Guide)

    5.1.2 EPG (Electronic program guide) The EPG is an on-screen TV guide that shows scheduled programs seven days in advance for every tuned channel. Press the EPG button on the Remote Control to access guide. You can use the key to select the preferred program. If there is more than one page of information, use the BLUE button for page up and the YELLOW button for page down.

  • Seite 33: Channel Search

    Channel Search To access the menu, press MENU and select [Search Channel]. The Menu provides options to adjust the Search Channel settings. Select an option and press adjust the settings. Press EXIT to exit the Menu. 5.3.1 Satellite Configure the settings of satellites. Satellites' list: Press to select a satellite, whose settings will be shown at right side.
  • Seite 34 Add satellites: Press RED to add a new satellite, in which you must input an unique longitude, and edit the satellite's name with soft keyboard. Edit satellites: Press GREEN to edit the focused satellite. Delete satellite: Press YELLOW to delete the focused satellite. Press OK to confirm.

  • Seite 35: Transponder

    Blind Scan First scan the band to get the transponders which can be locked. After gathering all Transponders, Scan the transponders one by one to get the programs. 5.3.2 Transponder Press GOTO to switch the list to show transponders of the focused satellite. Also you can press GOTO to switch back to satellites' list.

  • Seite 36: System

    (5)Sleep: If this setting is off, this function does not work. If this setting is not off, a message will pop up after your preferred time to inform you, that the device will go in to sleep mode. This message will appear under no any operation. Auto-off function can be set in a time period at 0-12 hours.

  • Seite 37: Usb

    To access the Menu, press the MENU button and select [USB]. The menu provides options to playback Music and Photo files, it can support MP3, WMA, JPEG, BMP files. Note: The unit will only support USB device with FAT and FAT32 file system. It will not support NTFS file system.

  • Seite 38: Photo Configure

    5.7.2 Photo configure -Slide Time: adjust slide show interval to 1~8 seconds . -Slide Mode: adjust slide show effect as mode 0~59 or random. -Aspect Ratio: Keep displays the picture as its original aspect, Discard displays the picture in full screen mode.

  • Seite 39: Troubleshooting

    7 Troubleshooting If you experience problems with this receiver or its installation, in the first instance please read carefully the relevant sections of this User Manual and this Troubleshooting section. Problem Possible cause What to do No picture Power isn't connected Connect the power The power switch is not on Switch on the power...

  • Seite 40: Specifications

    8 Specifications Item Specification Tuner Frequency 950MHz to 2150MHz Input Impedance 75Ohms unbalanced Signal Input -65 ~ -25dBm Symbol Rate 2-45Mbps LNB Power 13/18V,Max 350mA Demodulation Demodulator QPSK/8PSK 1/2,2/3,3/4,5/6,7/8,8/9,9/10 Connections LNB IN F connector LNB OUT F connector USB 2.0 Interface Receive the signal from the RC.
