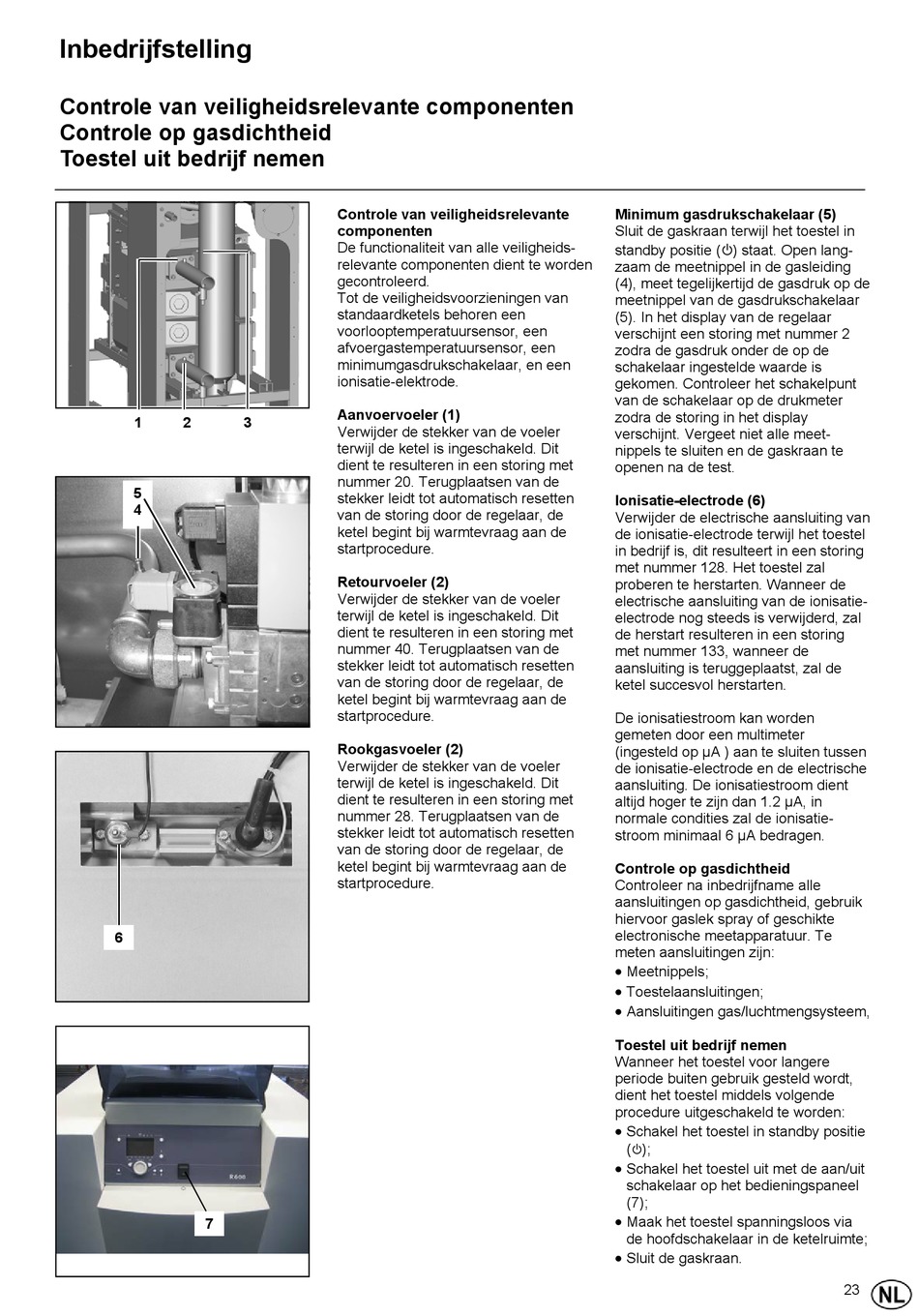

Inbedrijfstelling

Controle van veiligheidsrelevante componenten

Controle op gasdichtheid

Toestel uit bedrijf nemen

1 2
5
4
6
7
Controle van veiligheidsrelevante
componenten
De functionaliteit van alle veiligheids-
relevante componenten dient te worden
gecontroleerd.
Tot de veiligheidsvoorzieningen van
standaardketels behoren een
voorlooptemperatuursensor, een
afvoergastemperatuursensor, een
minimumgasdrukschakelaar, en een
ionisatie-elektrode.
Aanvoervoeler (1)
3
Verwijder de stekker van de voeler
terwijl de ketel is ingeschakeld. Dit
dient te resulteren in een storing met
nummer 20. Terugplaatsen van de
stekker leidt tot automatisch resetten
van de storing door de regelaar, de
ketel begint bij warmtevraag aan de
startprocedure.
Retourvoeler (2)
Verwijder de stekker van de voeler
terwijl de ketel is ingeschakeld. Dit
dient te resulteren in een storing met
nummer 40. Terugplaatsen van de
stekker leidt tot automatisch resetten
van de storing door de regelaar, de
ketel begint bij warmtevraag aan de
startprocedure.
Rookgasvoeler (2)
Verwijder de stekker van de voeler
terwijl de ketel is ingeschakeld. Dit
dient te resulteren in een storing met
nummer 28. Terugplaatsen van de
stekker leidt tot automatisch resetten
van de storing door de regelaar, de
ketel begint bij warmtevraag aan de
startprocedure.
Minimum gasdrukschakelaar (5)
Sluit de gaskraan terwijl het toestel in
standby positie ( ) staat. Open lang-
K
zaam de meetnippel in de gasleiding
(4), meet tegelijkertijd de gasdruk op de
meetnippel van de gasdrukschakelaar
(5). In het display van de regelaar
verschijnt een storing met nummer 2
zodra de gasdruk onder de op de
schakelaar ingestelde waarde is
gekomen. Controleer het schakelpunt
van de schakelaar op de drukmeter
zodra de storing in het display
verschijnt. Vergeet niet alle meet-
nippels te sluiten en de gaskraan te
openen na de test.
Ionisatie-electrode (6)
Verwijder de electrische aansluiting van
de ionisatie-electrode terwijl het toestel
in bedrijf is, dit resulteert in een storing
met nummer 128. Het toestel zal
proberen te herstarten. Wanneer de
electrische aansluiting van de ionisatie-
electrode nog steeds is verwijderd, zal
de herstart resulteren in een storing
met nummer 133, wanneer de
aansluiting is teruggeplaatst, zal de
ketel succesvol herstarten.
De ionisatiestroom kan worden
gemeten door een multimeter
(ingesteld op µA ) aan te sluiten tussen
de ionisatie-electrode en de electrische
aansluiting. De ionisatiestroom dient
altijd hoger te zijn dan 1.2 µA, in
normale condities zal de ionisatie-
stroom minimaal 6 µA bedragen.
Controle op gasdichtheid
Controleer na inbedrijfname alle
aansluitingen op gasdichtheid, gebruik
hiervoor gaslek spray of geschikte
electronische meetapparatuur. Te
meten aansluitingen zijn:
•
Meetnippels;
•
Toestelaansluitingen;
•
Aansluitingen gas/luchtmengsysteem,
Toestel uit bedrijf nemen
Wanneer het toestel voor langere
periode buiten gebruik gesteld wordt,
dient het toestel middels volgende
procedure uitgeschakeld te worden:
•
Schakel het toestel in standby positie
(K);
•
Schakel het toestel uit met de aan/uit
schakelaar op het bedieningspaneel
(7);
•
Maak het toestel spanningsloos via
de hoofdschakelaar in de ketelruimte;
•
Sluit de gaskraan.
23
