Hydraulikschläuche
Bei jeder Routinewartung den Zustand aller Schläuche immer sorgfältig überprüfen. Achten
Sie besonders auf die Reibung der Schläuche gegen den Geräterahmen, Bolzen usw.
Täglich alle Hydraulikschläuche und Verschraubungen prüfen. Alle Schäden und Leckagen
sofort ausbessern. Diese Prüfung ist ein Teil der täglichen Pflege und es ist Ihre
Verantwortung, für eine lange Lebensdauer der Maschine zu sorgen. Die Spannung der
Schläuche ist ein Teil der täglichen Wartung und Spearhead liefert einen Werkzeugsatz für
diesen Einsatz.
Schläuche mit defektem Metallband auswechseln.
Bei Auswechslung der Schläuche die aufgedruckte Nummer an der Schlauchkappe
(Presskappe) notieren. Das Spearhead-Hydrauliksystem arbeitet unter sehr hohem Druck,
deshalb bei der Auswechslung nur originale Schläuche verwenden. Ein geplatzter Schlauch ist
sehr gefährlich. Beim Lockern und Spannen der Schläuche immer zwei Schlüssel verwenden,
um ein Winden (Verdrehen) der Schläuche zu vermeiden.

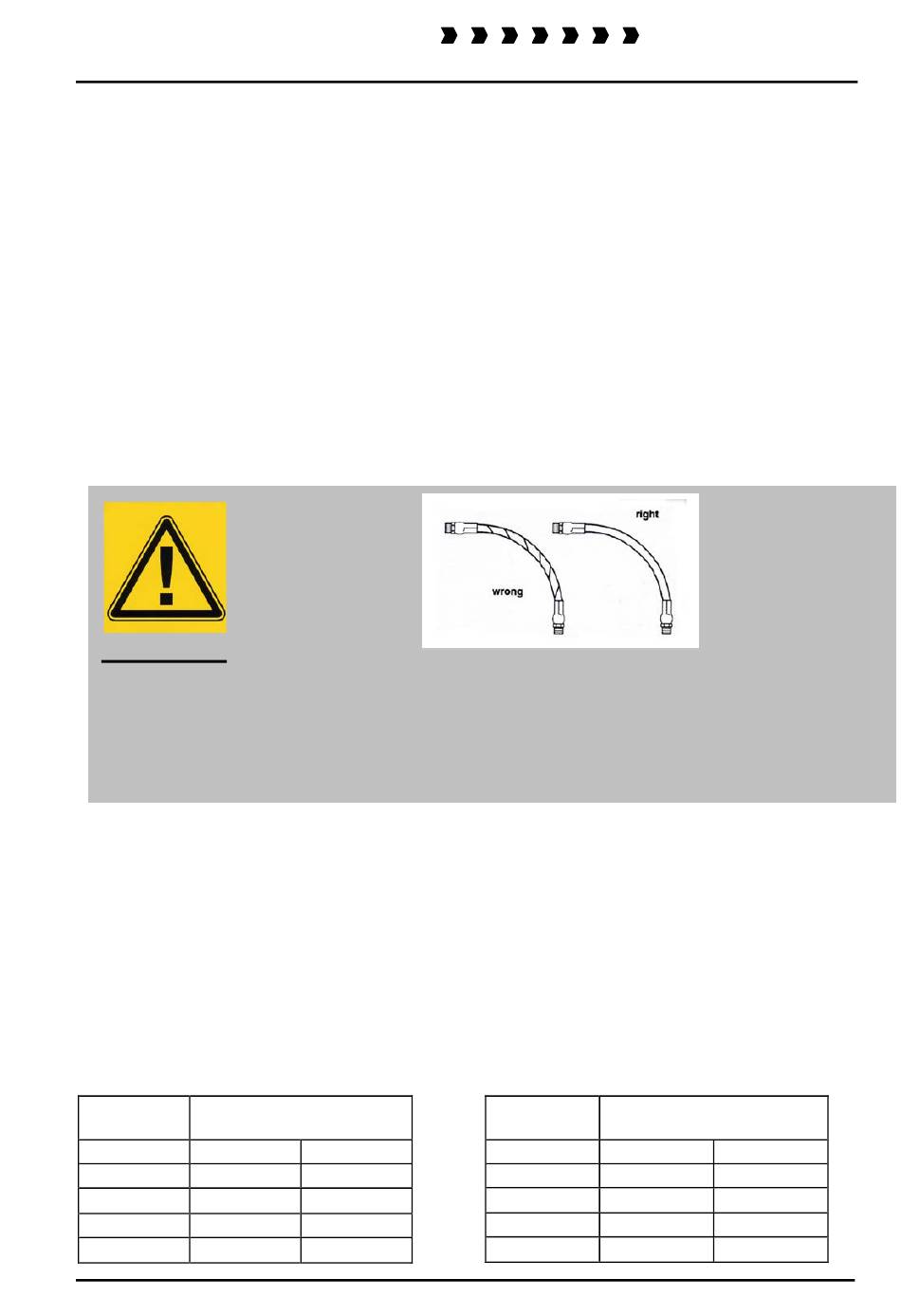

Warnung!
Ein Schlauch wird durch Verdrehen/Winden geschwächt.
Druckimpulse im Schlauch geben eine Tendenz, den Stahldraht zu belasten und die
Verschraubung zu lockern.
Die Bewegungen der Maschine müssen berücksichtigt werden.
Eine Verbiegung des Schlauches ist besser als ein Winden/Verdrehen des Schlauches.
Prüfen Sie immer die gelbe Flex-Isolierung, ein Austausch der Isolierung ist günstiger als eine
Auswechslung der teuren Schläuche.
Die Garantie der Schläuche ist auf Auswechslung der Schläuche wegen defekter Werkstoffe
oder Herstellungsmängel beschränkt. Spearhead haftet nicht für Schläuche, die während der
Arbeit infolge von Reibungen oder Quetschen beschädigt worden sind oder die durch
Überspannung defekter Gewinde beschädigt worden sind. Alle Schlauchverbindungen sind mit
weichen Dichtungen Typ "Parker" versehen. Sie sollen zunächst per Hand angespannt und
danach nach vorgeschriebenem Drehmoment (s. untenstehende Tabelle) festgespannt
werden, um sicher vor Leckschäden zu sein.
Std. Hydraulikteile
BSP
Festspannungskraft
(Gröβe)
1/4 "
24 Nm
3/8"
33 Nm
1/2"
44 Nm
3/4"
84 Nm
1"
115 Nm
Twiga 7000
BSP
(Gröβe)
18 ibs/ft
1/4"
3/8"
24 ibs/ft
1/2"
35 ibs/ft
3/4"
62 ibs/ft
1"
85 ibs/ft
Spearhead
Schlauch mit O-Ring
Festspannungskraft
34 Nm
75 Nm
102 Nm
183 Nm
203 Nm
25 ibs/ft
55 ibs/ft
75 ibs/ft
135 ibs/ft
150 ibs/ft
49
