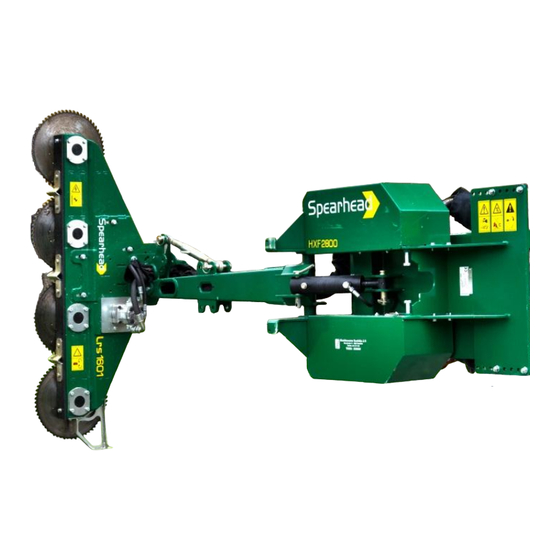

- Seite 1 Spearhead Twiga HXF 2800 Betriebsanleitung Twiga HXF 2800...
- Seite 2 Spearhead Twiga HXF 2800...
-
Seite 3: Twiga Hxf 2800
Auskünfte finden, die vom jeweiligen Gerät abweichen, dann fragen Sie bitte bei unserem Kundendienst an. Spearhead A/S Merkurvej 25 DK 6000 Kolding Dänemark Tel.: +45 75553644 Fax: +45 75554243 E-Mail: info@spearhead.eu http: www.spearhead.eu © Spearhead Machinery Limited 2004 Twiga HXF 2800... -
Seite 4: Inhaltsverzeichnis
Spearhead Inhalt Twiga HXF 2800 ..........................3 Inhalt ........................... 4 Vorwort ..........................5 Kennzeichnung ........................6 EC Konfirmitätserklärung ....................7 Sicherheit ........................... 8 Empfehlungen ........................9 Folgenden Gefahren des Geräts zu beachten: ..............9 Immer wie folgt vorgehen ....................9 Immer folgendes beachten ..................... -
Seite 5: Vorwort
Spearhead Vorwort Sehr geehrter Kunde, in dem von Ihnen erworbenen Gerät der Fa. Spearhead stecken mehr als 20 Jahre Erfahrung im Bereich Anbaugeräte für Grünlandpflege. Es wurde auf der Grundlage neuester technischer Erkenntnisse und sicherheitsrelevanter Vorschriften und Standards gefertigt. Wir legen Wert darauf, Produkte zu liefern, von denen während des Transports, Betriebs oder der Wartung keinerlei Gefahren ausgehen. -
Seite 6: Kennzeichnung
Notieren Sie unten folgende Auskünfte. Sie werden bei Bestellung der Ersatzteile sehr nützlich sein. Seriennummer Lieferdatum Händlername Tel / Fax Nr. Spearhead A/S Merkurvej 25 DK 6000 Kolding Danmark Tlf: +45 75553644 Fax: +45 75554243 Email: info@speadhead.eu http: www.spearhead.eu Geschäftszeit: Montag-Freitag 8-16 Twiga HXF 2800... -
Seite 7: Ec Konfirmitätserklärung
BSEN 292; Teil 1: 1991 Sicherheit der Maschine – Terminologie, Methodologie, Teil 2; 1991 Sicherheit der Maschine – Technische Spezifikationen und andere Nationale Normen in Verbindung mit Design und Konstruktion wie im Technischen Dokument erwähnt, entspricht. Im Namen Spearhead A/S Datum:________ Unterschrift:_______________________________ Vertriebsleiter ___________________________________________ Twiga HXF 2800... -
Seite 8: Sicherheit
Einzugsgefahr bzw. des Geräts beachten. drehenden Teilen. Warnung Warnung! Den Arbeitsbereich des Die empfohlene Geräts nicht betreten. Geschwindigkeit wird auf der Maschine, zum Beispiel. 540, 1000 oder 2200 rpm (U / min). Dies sollte nie überschritten werden. Twiga HXF 2800... -
Seite 9: Empfehlungen
Das Gerät ausschalten, den Motor des Traktors ausschalten und den Schlüssel herausziehen, bevor Sie die Kabine des Traktors verlassen, ungeachtet der Ursache hierfür. Etwaige hinterlassene Materialreste und lose Gegenstände aus dem Arbeitsbereich entfernen. Das Gerät sicher abstützen, wenn es nicht am Traktor angebaut ist (einige Maschinen). Twiga HXF 2800... -
Seite 10: Immer Folgendes Beachten
Verwenden Sie das Gerät ausschließlich für den angeführten, vorgesehenen Zweck. Das Gerät nicht mit aktiviertem PTO-Antrieb transportieren. Personen dürfen den Arbeitsbereich des Geräts nicht betreten (Verletzungsgefahr). Betätigen Sie unter keinen Umständen den PTO-Antrieb mit zusammengeklappten Flügeln (einige Maschinen). Twiga HXF 2800... -
Seite 11: Spezifikation
Überprüfen ob der Motorventilhebel auf ’AUS’ steht, Hydraulik mit niedrigen Umdrehungen einschalten. Werkzeug Vertikal einstellen für Hecken / Baum Arbeit. Zu viel nach hinten Vertikal Zu viel nach vorne Arm dreht zu oft zurück Die beste Arbeit mechanische risiko Twiga HXF 2800... -
Seite 12: Werkzeug Einschalten
Die Motordrehzahl langsam beschleunigen, um die korrekte Ölmenge zu erreichen. Versuchen Sie nie, den belasteten Werkzeug einzuschalten Werkzeugantrieb ausschalten Motordrehzahl langsam bis zum schnellen Leerlauf reduzieren. Nie die Umdrehungsgeschwindigkeit schnell beschleunigen oder reduzieren, oder Pumpen und Motor werden schwer beschädigt. Twiga HXF 2800... -
Seite 13: Hochspannungsleitungen
Im Zweifelsfall und um die Risiko zu vermeiden sollen Sie mit dem örtlichen Elektrizitätswerk Kontakt nehmen, um sichere Arbeitsprozeduren zu bekommen. Montierung/Abmontiering 1) Vorworts fahren. Halter 90˚ kippen. 2) Festspannen. 3) Halter zurück. 90˚ kippen, zum richtige Arbeits position. 4) Stützbeine entfernen. Twiga HXF 2800... -
Seite 14: Transport Stellung
Spearhead Transport Stellung Bolzen entfernen - dreh Arm 180˚ Arbeite Stellung Bolz für hydr. Zylinder montieren Aufbewahrung Twiga HXF 2800... -
Seite 15: Sonderausrüstung
4. Sicherung in stecker (8 amp) 1. Gleiter justierung. Dürchfluss. Geschwindigheit 2. Manuel Übersteuerung 3. Manometer 4. Überdrücksventil (200 bar) A Drück für Arbeitsgerät B Nicht verwendet C Arbeitsgerät vinkel D Arbeitsgerät vinkel P Drück von Pumpe T Tankverbindung, drücklos Twiga HXF 2800... -
Seite 16: Mengenteiler
Spearhead Mengenteiler Twiga HXF 2800... -
Seite 17: Diagramme
Anfahrsicherung 40-50 bar Break-back 40-50 bar 1. Lynkobling ½”. Schnellkupplung ½” Quick coupling 2. Afspæringshane Absperrhahn Cut-off valve 3. Manometer. Mini-mesh 4. Akkumulator 32 bar Drückspeicher 32 bar Accumulator 32 bar 5. Påkørselscylinder Anfahrsicherungs Zylinder Break back ram Twiga HXF 2800... -
Seite 18: Instandhaltung Und Wartung
Schläuche mit defektem Metallband auswechseln. Bei Auswechslung der Schläuche die eingeschlagene Nummer am Fittings notieren. Das Spearhead Hydrauliksystem arbeitet unter sehr hohem Druck, deshalb bei der Auswechslung nur originelle Schläuche verwenden. Ein geplatzter Schlauch ist sehr gefährlich. Beim Lockern und Spannen der Fittings immer 2 Schlüssel verwenden, um ein Winden der Fittings zu vermeiden. -
Seite 19: Ölversorgung
Auswechslung der teuren Schläuche. Die Garantie der Schläuche ist auf Auswechslung der Schläuche wegen defekter Werk- stoffe oder Fahlherstellung beschränkt. Spearhead haftet nicht für Schläuche, die während der Arbeit infolge von Reibungen oder Quetschen beschädigt worden sind, oder die durch Überspannung defekter Gewinde. -
Seite 20: Tabelle Für Regelmäβige Wartung
Leitungen Bolzen und Buchsen Bolzen und Buchsen Alle Hauptdrehpunkte sind mit auswechselbaren Buchsen ausgerüstet. Wenn es auf Abnutzung deutet, sofort auswechseln. Spearhead Kundendienst kann alle Buchsen sofort liefern. Warnung! Nie Fett mit Polybdenum Disulphide an Nylonbürsten und Verschleiβscheiben anwenden. Aufbewahrung Vor der Aufbewahrung Gras und Schmutz entfernen und die Maschine sorgfältig abwaschen. -
Seite 21: Problemlösung
Feder prüfen Armbewegungen Defekte Packungen im Hydraulischer Zylinder ausbessern hydraulischen Zylinder Leitungsnetz defekt Leitungsnetz und Schalter prüfen Ventil Verschmutzung Den Zugang der Unreinheiten Elektrisch- vermeiden bedienter Ventil Ventil verklemmt Ventil auswechseln antwortet nicht Spannung ungenügend Schlechte Verbindung ausbessern Twiga HXF 2800... -
Seite 22: Spearhead Garanti
Spearhead Spearhead Garanti Spearhead garantiert hierdurch für die Dauer von 12 Monaten ab dem Kaufdatum, dass das im Garantieschein angeführte Spearhead Gerät nicht mit Material- und Herstellungsfehlern behaftet ist. Durch diese Garantie werden die Rechte, die Ihnen gesetzlich zustehen, nicht beeinträchtigt. - Seite 23 5 Pos. 5 pos. 5 Not shown: Nicht abgebildet: Ikke vist: 157B7000 Spool 10 l Hydr. Gleiter 10 l Glider DW 10 l 157B7103 Spool 65 l Hydr. Gleiter 65 l Glider DW 65 l åben Twiga HXF 2800...
