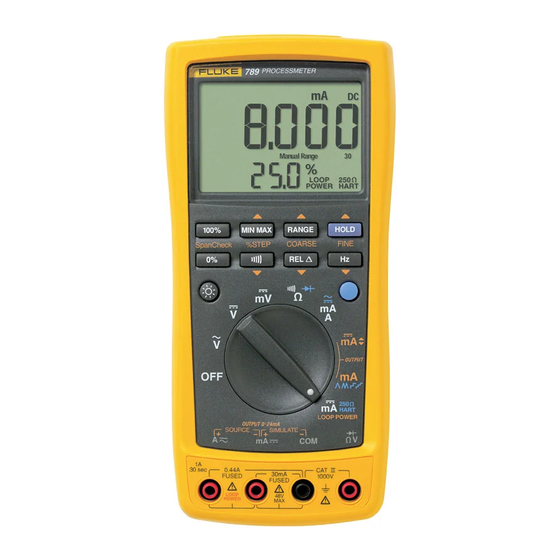

Fluke ProcessMeter 789 Bedienungshandbuch
Vorschau ausblenden Andere Handbücher für ProcessMeter 789:

Werbung

789/787B
ProcessMeter™
Bedienungshandbuch
August 2002, Rev. 4, 1/17 (German)
© 2002-2017 Fluke Corporation. All rights reserved. Specifications are subject to change without notice.
All product names are trademarks of their respective companies.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Fluke ProcessMeter 789

  • Seite 1 789/787B ProcessMeter™ Bedienungshandbuch August 2002, Rev. 4, 1/17 (German) © 2002-2017 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
  • Seite 2 BESCHRÄNKTE GARANTIE UND HAFTUNGSBEGRENZUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von 3 Jahren ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Garantie im Namen von Fluke zu erweitern.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Überschrift Seite Einführung ........................1 Kontaktaufnahme mit Fluke .................... 2 Sicherheitsinformationen ....................2 Einstieg .......................... 6 Erste Schritte mit dem Messgerät .................. 7 Messen elektrischer Parameter ..................18 Eingangsimpedanz ....................18 Bereiche ........................18 Prüfen von Dioden ..................... 18 Anzeigen des Minimal-, Maximal- und Durchschnittswerts ........
  • Seite 4 789/787B Bedienungshandbuch Einschaltoptionen ......................26 Schleifenstromversorgungsmodus (nur 789) ..............28 Batterielebensdauer ....................... 30 Wartung und Pflege ....................... 30 Kalibrierung ....................... 31 Ersetzen der Batterien ....................31 Ersetzen einer Sicherung ..................33 Wenn das Messgerät nicht funktioniert ..............34 Ersatzteile und Zubehör ....................34 Technische Daten ......................
  • Seite 5: Einführung

    DMM-Zubehör (Digitalmultimeter) können bei einem Fluke Sicherheitsinformationen lesen. Fachhändler bezogen werden. Tabelle 13 im hinteren Teil dieses Handbuchs enthält die für Ersatzteilbestellungen Das Fluke 789/787B ProcessMeter (das Messgerät oder erforderlichen Informationen. das Produkt) ist ein batteriebetriebenes Handmessgerät, das elektrische Parameter misst und konstanten oder rampenförmigen Strom für das Testen von...
  • Seite 6: Kontaktaufnahme Mit Fluke

    • Singapur: +65-6799-5566 • Vor dem Gebrauch des Produkts sämtliche • Weltweit: +1-425-446-5500 Sicherheitsinformationen aufmerksam lesen. Oder besuchen Sie die Website von Fluke unter • Alle Anweisungen sorgfältig durchlesen. www.fluke.com. • Das Produkt darf nicht verändert und nur gemäß Spezifikation verwendet werden, da...
  • Seite 7 ProcessMeter™ Sicherheitsinformationen • • Das Batteriefach muss vor Verwendung des Bei allen Messungen nur die für das Produkt Produkts geschlossen und verriegelt werden. zugelassene Messkategorie (CAT), sowie spannungs- und stromstärkengeprüftes • Um Messfehler zu vermeiden, müssen die Zubehör (Tastköpfe, Prüfleitungen und Batterien ausgetauscht werden, wenn ein Adapter) verwenden.
  • Seite 8 789/787B Bedienungshandbuch • • Die Prüfleitungen nicht verwenden, wenn sie Die Prüfleitungen nicht verwenden, wenn sie beschädigt sind. Die Messleitungen auf beschädigt sind. Die Messleitungen auf beschädigte Isolierung, freiliegendes Metall beschädigte Isolierung untersuchen und eine bzw. auf Sichtbarkeit der Abnutzungsanzeige bekannte Spannung messen.
  • Seite 9: Sicherheitsinformationen

    ProcessMeter™ Sicherheitsinformationen Tabelle 1. Internationale Symbole Symbol Beschreibung Symbol Beschreibung WARNUNG. GEFÄHRLICHE SPANNUNG. Risiko von   WARNUNG. GEFAHR. Stromschlägen.   Benutzerdokumentation beachten. Entspricht den relevanten südkoreanischen EMV-Normen   Entspricht den EU-Richtlinien. Minimaler Auslösewert für Sicherung Zertifiziert von der CSA Group nach den Entspricht den relevanten australischen Sicherheits- und ...
  • Seite 10: Einstieg

    Tabellen und Abbildungen im Abschnitt Verletzungen sind folgende Hinweise zu “Überblick” durchsehen. beachten: Falls keine Erfahrung mit der Fluke 80 Serie oder anderen • Vor dem Messen von Widerstand, Durchgang, digitalen Multimetern besteht, zusätzlich zu dem oben Kapazität oder Diodenbrücke die...
  • Seite 11: Erste Schritte Mit Dem Messgerät

    ProcessMeter™ Erste Schritte mit dem Messgerät Tabelle 2. 789/787B ProcessMeter Erste Schritte mit dem Messgerät Diese Tabellen zeigen die Funktionen und Eigenschaften des Messgeräts, mit denen sich der Benutzer als erstes vertraut machen sollte. • Tabelle 3 beschreibt die Messgerätanschlüsse. •...
  • Seite 12 789/787B Bedienungshandbuch Tabelle 3. Messgeräteanschlüsse anw001f.eps Anschluss Messfunktionen Stromausgabefunktionen Transmittersimulationsfunktionen Messeingang für Strom bis Ausgang für Gleichstrom bis 440 mA, kontinuierlich. (1 A 24 mA. Ausgang für bis max. 30 Sekunden)  Schleifenstromversorgung Geschützt mit einer 440 mA- (nur 789). Sicherung.
  • Seite 13 ProcessMeter™ Erste Schritte mit dem Messgerät Tabelle 4. Drehknopfpositionen für Messfunktionen anw002f.eps Position Funktion(en) Tastenfunktionen Gerät ausgeschaltet  Standard: Wählt eine MIN-, MAX- oder AVG-Funktion Wechselspannungsmessung V Wählt einen festen Bereich (1 Sek. gedrückt halten = autom. Bereich) Frequenzmessung  Schaltet AutoHold ein bzw.
  • Seite 14 789/787B Bedienungshandbuch Tabelle 4. Drehknopfpositionen für Messfunktionen (Forts.) Position Funktion(en) Tastenfunktionen Standard: Wie oben. Gleichspannungsmessung V  Frequenzmessung Standard: Wie oben (bei mV gibt es nur einen Bereich) Gleichspannungsmessung mV  Frequenzmessung Standard: Messung von Ω Wie oben (beim Diodentest gibt es nur einen Bereich) für Durchgangsprüfung ...
  • Seite 15 ProcessMeter™ Erste Schritte mit dem Messgerät Tabelle 5. Drehknopfpositionen für mA-Ausgabe anw008f.eps Position Standardfunktion Tastenfunktionen Messleitungen in % STEP X oder W: Erhöht oder verringert die Ausgabe um einen 25 %-Schritt SOURCE: COARSE X oder W: Erhöht oder verringert die Ausgabe um Ausgabe 0 % mA OUTPUT 0,1 mA...
  • Seite 16 789/787B Bedienungshandbuch Tabelle 5: Drehknopfpositionen für mA-Ausgabe (Forts.) Position Standardfunktion Tastenfunktionen Messleitungen in J (Blau) durchläuft: SOURCE: • Schnell repetierende Rampe 0 % -100 % - 0 % (o in der Ausgabe repetierend Anzeige). OUTPUT 0 % -100 %-0 % •...
  • Seite 17: Funktion

    ProcessMeter™ Erste Schritte mit dem Messgerät Tabelle 6. Tasten Drucktaste Funktion Schaltet die Hintergrundbeleuchtung  auf gering, hell oder aus mA-Ausgabe: ändert mA-Ausgang Spannenprüfung  auf 0 %-Wert (4 mA oder 0 mA)   mA-Ausgabe: Ändert mA-Ausgang  100% MIN MAX RANGE HOLD...
  • Seite 18 789/787B Bedienungshandbuch Tabelle 6. Drucktasten (Fortsetzung) Drucktaste Funktion Messen: Schaltet AutoHold (Anzeige festhalten) bzw. MIN-MAX-Aufzeichnung ein und aus.   mA-Ausgabe: Erhöht die Ausgabe um 0,001 mA FINE FINE Messen: Schaltet zwischen Frequenz- und Spannungsmessfunktionen um.  mA-Ausgabe: Verringert Ausgabe um 0,001 mA ...
  • Seite 19: Erste Schritte Mit Dem Messgerät

    ProcessMeter™ Erste Schritte mit dem Messgerät Tabelle 7. Anzeige anw004f.eps Element Bedeutung Zeigt die gemessenen Werte bzw. den Stromausgabepegel in % an - Skala 0-20 mA % (Prozentanzeige)  oder 4-20 mA (Skalenwahl via Einschaltoption). Leuchtet, wenn mA-Ausgabe aktiv ist (als Quelle oder Transmittersimulation). OUTPUT ...
  • Seite 20 789/787B Bedienungshandbuch Tabelle 7. Anzeige (Forts.) Bedeutung Element  Leuchtet, wenn gefährliche Spannung erkannt wurde.  Leuchtet, wenn die Option "Relative Anzeige" aktiviert ist.   Leuchtet, wenn die Batterieladung gering ist.  Leuchtet, wenn das Messgerät Daten über den IR-Anschluss überträgt oder ...
  • Seite 21 ProcessMeter™ Erste Schritte mit dem Messgerät Tabelle 7. Anzeige (Forts.) Bedeutung Element Statusanzeiger Bereich: Auto Range Auto Range - automatische Bereichswahl aktiviert Manual Range  Manual Range - fester Bereich 400100030 Der numerische Wert und die Einheit zeigen den aktiven Bereich an. Bei Rampenfunktionen (mA- oder Schrittrampe) erscheint einer der folgenden mo np Anzeiger (Drehknopfposition mA Ymonp):...
  • Seite 22: Messen Elektrischer Parameter

    789/787B Bedienungshandbuch Das Messgerät wählt standardmäßig automatisch den Messen elektrischer Parameter niedrigsten Bereich, mit dem das eingespeiste Signal Die korrekte Reihenfolge der Arbeitsschritte beim Messen gemessen werden kann (angezeigt durch den Anzeiger lautet wie folgt: „Auto Range”). Die Taste R drücken, um den Bereich zu verriegeln.
  • Seite 23: Anzeigen Des Minimal-, Maximal- Und Durchschnittswerts

    ProcessMeter™ Messen elektrischer Parameter Anzeigen des Minimal-, Maximal- und Gebrauch von AutoHold Durchschnittswerts Hinweis Die MIN-MAX-Aufzeichnung speichert den niedrigsten Die MIN-MAX-Aufzeichnung muss beim Einsatz und den höchsten der gemessenen Werte und berechnet von AutoHold deaktiviert sein. laufend den Durchschnittswert aller Messwerte. ! Warnung M drücken, um die MIN-MAX-Aufzeichnung zu aktivieren.
  • Seite 24: Kompensation Des Messleitungswiderstands

    789/787B Bedienungshandbuch Kompensation des Messleitungswiderstands Modus Schleifenversorgung, in dem das Messgerät eine externe Komponente versorgt und den Schleifenstrom Mit Hilfe der Option „Relative Anzeige” (Q in der Anzeige) misst. kann der aktuell gemessene Wert als relativer Nullpunkt gesetzt werden. Diese Funktion wird häufig zum Messen Stromausgabe von Ohm für die Kompensation des Diese Funktion wird automatisch aktiviert, wenn die...
  • Seite 25 ProcessMeter™ Einsatz der Stromausgabefunktionen PROCESSMETER 100% MIN MAX RANGE HOLD anw010f.eps Abbildung 1. Stromausgabe...
  • Seite 26: Transmittersimulation

    789/787B Bedienungshandbuch Wechsel der Stromspanne Transmittersimulation Mit dieser Funktion simuliert das Messgerät einen Es gibt zwei Einstellungen für die Spanne der Stromschleifentransmitter. Den Simulationsmodus Stromausgabe (Überbereich bis 24 mA): einsetzen, wenn die zu testende Stromschleife in Serie • 4 mA = 0 %, 20 mA = 100 % (Voreinstellung) mit einer externen Gleichstromversorgung von 15 bis 48 V geschaltet ist.
  • Seite 27 ProcessMeter™ Einsatz der Stromausgabefunktionen dc V Stromversorgung PROCESSMETER +24V RANGE HOLD 100% MIN MAX any011f.eps Abbildung 2. Transmittersimulation...
  • Seite 28: Konstante Ma-Ausgabe

    789/787B Bedienungshandbuch Tabelle 8. mA-Ausgabe: Tastenfunktionen Konstante mA-Ausgabe Wenn sich der Drehknopf auf Position OUTPUT mA [ Drucktaste Funktion befindet und die Anschlüsse OUTPUT mit einer Erhöhen um 0,1 mA angemessenen Last verbunden sind, erzeugt das Messgerät konstanten (mA) Gleichstrom. Das Messgerät COARSE beginnt die Stromausgabe oder Transmittersimulation bei Erhöhen um 0,001 mA...
  • Seite 29: Manuelles Abstufen Der Ma-Ausgabe

    ProcessMeter™ Einsatz der Stromausgabefunktionen Manuelles Abstufen der mA-Ausgabe Tabelle 9. mA-Ausgabe (schrittweise): Tastenfunktionen Wenn sich der Drehknopf auf Position OUTPUT mA [ Drucktaste Funktion befindet und die Anschlüsse OUTPUT mit einer angemessenen Last verbunden sind, erzeugt das Geht zum nächsthöheren 25 %- Schritt Messgerät konstanten (mA) Gleichstrom.
  • Seite 30: Automatische Rampe Für Die Ma-Ausgabe

    789/787B Bedienungshandbuch Automatische Rampe für die mA-Ausgabe Die Rampenzeiten sind nicht einstellbar. Durch Drücken der Taste J (blau) können die vier Wellenformen Automatische Rampen ermöglichen die kontinuierliche nacheinander angezeigt werden. Anwendung eines rampenförmigen Stroms auf einen Transmitter, dabei bleiben die Hände für das Testen der Hinweis Transmitterreaktion frei.
  • Seite 31 ProcessMeter™ Einschaltoptionen Tabelle 11. Einschaltoptionen Schalter- Option Taste Standard Anzeige Maßnahme position Einstellungen  -  oder Schaltet zwischen den Bereichen Stromspanne Alle werden  -  0-20 mA und 4-20 mA um beibehalten Aktiviert/deaktiviert die automatische Einstellungen Abschaltung der ...
  • Seite 32: Schleifenstromversorgungsmodus (Nur 789)

    789/787B Bedienungshandbuch Schleifenstromversorgungsmodus (nur 789) Der Schleifenversorgungsmodus kann zum Einschalten eines Prozessinstruments (Transmitter) verwendet werden. Im Schleifenversorgungsmodus agiert das Messgerät wie eine Batterie. Das Prozessinstrument reguliert den Strom. Zur gleichen Zeit misst das Messgerät den Strom, den das Prozessinstrument zieht. Das Messgerät liefert Schleifenstrom mit 24 V Gleichstrom, Nennspannung.
  • Seite 33 ProcessMeter™ Schleifenstromversorgungsmodus (nur 789) PROCESSMETER 100% MIN MAX RANGE HOLD TEST DC PWR – + – – any009f.eps Abbildung 4. Anschlüsse zur Ausgabe von Schleifenstrom...
  • Seite 34: Batterielebensdauer

    Batterieanzeiger b eingeblendet wird. in diesem Handbuch nicht beschrieben werden, können Tabelle 12 enthält Angaben zur Lebensdauer von vom Fluke Servicezentrum beantwortet werden. Alkalibatterien. Die Batterielebensdauer kann durch Das Gehäuse gelegentlich mit einem feuchten, weichen folgende Maßnahmen optimiert werden: Tuch und Reinigungsmittel abwischen - keine Lösungs-...
  • Seite 35: Kalibrierung

    Die Batterien aus dem Messgerät entfernen. Das Messgerät einmal pro Jahr zwecks Leistungsüberprüfung auf seine Spezifikationen kalibrieren 4 neue LR6-Alkalibatterien (Mignonzellen, AA) lassen. Eine Anleitung dazu kann von Fluke- einsetzen. Servicezentrum angefordert werden. Die Batteriefachabdeckung wieder anbringen und die Ersetzen der Batterien Schrauben anziehen.
  • Seite 36 789/787B Bedienungshandbuch anw037.eps Abbildung 5. Ersetzen der Batterien und Sicherungen...
  • Seite 37: Ersetzen Einer Sicherung

    Sicherung F1 durchgebrannt ist. Schäden am Messgerät nur Sicherungen des vorgeschriebenen Typs 440 mA 1000 V - Um eine durchgebrannte Sicherung zu ersetzen, wie folgt flinke Sicherung (Fluke-Bestellnummer vorgehen. Abbildung 6 beachten: 943121) einsetzen. Messleitungen abnehmen und Drehknopf auf Beide stromführenden Eingänge sind mit separaten Position OFF drehen.
  • Seite 38: Wenn Das Messgerät Nicht Funktioniert

    Fluke Servicezentrum kontaktieren. Wenn das Die Ersatzteile und einige Zubehörteile sind in Abbildung Gerät unter Garantie steht, wird es repariert oder ersetzt 6 dargestellt und in Tabelle 13 aufgelistet. Das Fluke (im Ermessen von Fluke) und kostenlos zurückgesandt. Zubehörangebot für Digitalmultimeter umfasst zahlreiche Siehe Garantiebestimmungen am Anfang dieses andere Produkte.
  • Seite 39 ProcessMeter™ Ersatzteile und Zubehör anw038.eps Abbildung 6. Ersatzteile...
  • Seite 40 789/787B Bedienungshandbuch Tabelle 13. Ersatzteile Fluke Teilenr. Element- Fluke Teilenr. Beschreibung Anzahl für 787B für 789  Knopfteile mit O-Ring 658440 4772670  Gehäuseoberteil-Aufkleber 1623923 4772201  Tastenfeld 1622951  Oberschutz 4772681  Oberschutz-Kontakt 674853  LCD-Anzeige 1883431  LCD-Anschlüsse, elastisches Material 1641965 ...
  • Seite 41 Stoßschutz 674850  Fachabdeckung, Batterie/Sicherung 1622870  Schrauben, Batterie-/Sicherungsfachabdeckung 948609  Neigefuss 659026 Messleitungen Variable 1 (Satz von 2) Krokodilklemmen Variable 1 (Satz von 2) Weitere Informationen zu den in Ihrer Region erhältlichen Messleitungen und Krokodilklemmen erhalten Sie unter www.fluke.com.
  • Seite 42: Technische Daten

    789/787B Bedienungshandbuch Technische Daten Das Standard-Spezifikationsintervall beträgt 1 Jahr. Alle Spezifikationen gelten von +18 °C bis +28 °C, sofern Hinweis nicht anders vermerkt. “Anzahl” gibt an, um welchen Wert die niederwertigste Ziffer nach oben oder nach Alle Spezifikationen setzen eine Aufwärmzeit von unten variieren kann.
  • Seite 43: Auflösung

    ProcessMeter™ Technische Daten Gleichspannungsmessung mV Genauigkeit, ±(% Messwert + Anzahl) Bereich (mV) Auflösung 400,0 0,1 mV 0,1 % + 2 Wechselspannungsmessung V Genauigkeit, ±(% Messwert + Anzahl) Bereich (V) Auflösung 50 Hz bis 60 Hz 45 Hz bis 200 Hz 200 Hz bis 500 Hz 400,0 mV 0,1 mV...
  • Seite 44: Wechselstrommessung

    789/787B Bedienungshandbuch Wechselstrommessung Bereich Typische Auflösung Genauigkeit, ±(% Messwert + Anzahl) 45 Hz bis 2 kHz Bürdenspannung 1,000 A (Hinweis) 0,001 A 1 % + 2 1,5 V/A Hinweis: 440 mA kontinuierlich, 1 A maximal 30 Sekunden Spezifikationen sind gültig von 5 % bis 100 % des Amplitudenbereichs. Wechselstromwandlung: eff.
  • Seite 45: Ohmmessung

    ProcessMeter™ Technische Daten Ohmmessung Genauigkeit, ±(% Messwert + Anzahl) Bereich Auflösung Stromstärke 400,0 Ω 0,1 Ω 310 μA 0,2 % + 2 31 μA 4,000 kΩ 0,001 kΩ 0,2 % + 1 2,5 μA 40,00 kΩ 0,01 kΩ 0,2 % + 1 400,0 kΩ...
  • Seite 46: Frequenzmessgenauigkeit

    789/787B Bedienungshandbuch Frequenzmessgenauigkeit Genauigkeit, ±(% Messwert + Anzahl) Bereich Auflösung 199,99 Hz 0,01 Hz 0,005 % + 1 1999,9 Hz 0,1 Hz 0,005 % + 1 19,999 kHz 0,001 kHz 0,005 % + 1 Anzeige aktualisiert dreimal pro Sekunde bei >10 Hz Frequenzzähler-Empfindlichkeit Minimale Empfindlichkeit (eff.
  • Seite 47 ProcessMeter™ Technische Daten Diodentest und Kontinuitätstest Diodentestanzeige ..........Zeigt den Spannungsabfall am Bauteil an; 2,0 V-Skala. Nennteststrom 0.3 mA bei 0,6 V. Genauigkeit ±(2 % + 1). Anzeiger Durchgangsprüfung ......Hörbarer Dauerton bei Testwiderstand <100 Ω Leerlaufspannung ..........2,9 V Kurzschlussstrom ..........
  • Seite 48: Allgemeine Technische Daten

    789/787B Bedienungshandbuch Allgemeine technische Daten Maximalspannung zwischen beliebiger Anschlussklemme und Schutzerde ..... 1000 V Sicherungsschutz für mA-Eingänge ............0,44 A, 1000 V, IR 10 kA Stromversorgung Akkutyp/Batterietyp ..........IEC LR6 (AA alkalisch) Menge ..............4 Temperatur Betriebstemperatur ..........-20 °C bis +55 °C Lagerung .............
  • Seite 49 ProcessMeter™ Technische Daten Elektromagnetische Verträglichkeit (EMV) ..Ungenauigkeit für alle ProcessMeter-Funktionen für Hochfrequenzfelder > 3 V/m ist nicht spezifiziert. International ............IEC 61326-1: Tragbare elektromagnetische Umgebung: IEC 61326-2-2 CISPR 11: Gruppe 1, Klasse A Gruppe 1: Ausstattung verfügt absichtlich über leitend gekoppelte Hochfrequenzenergie.
  • Seite 50 789/787B Bedienungshandbuch...
