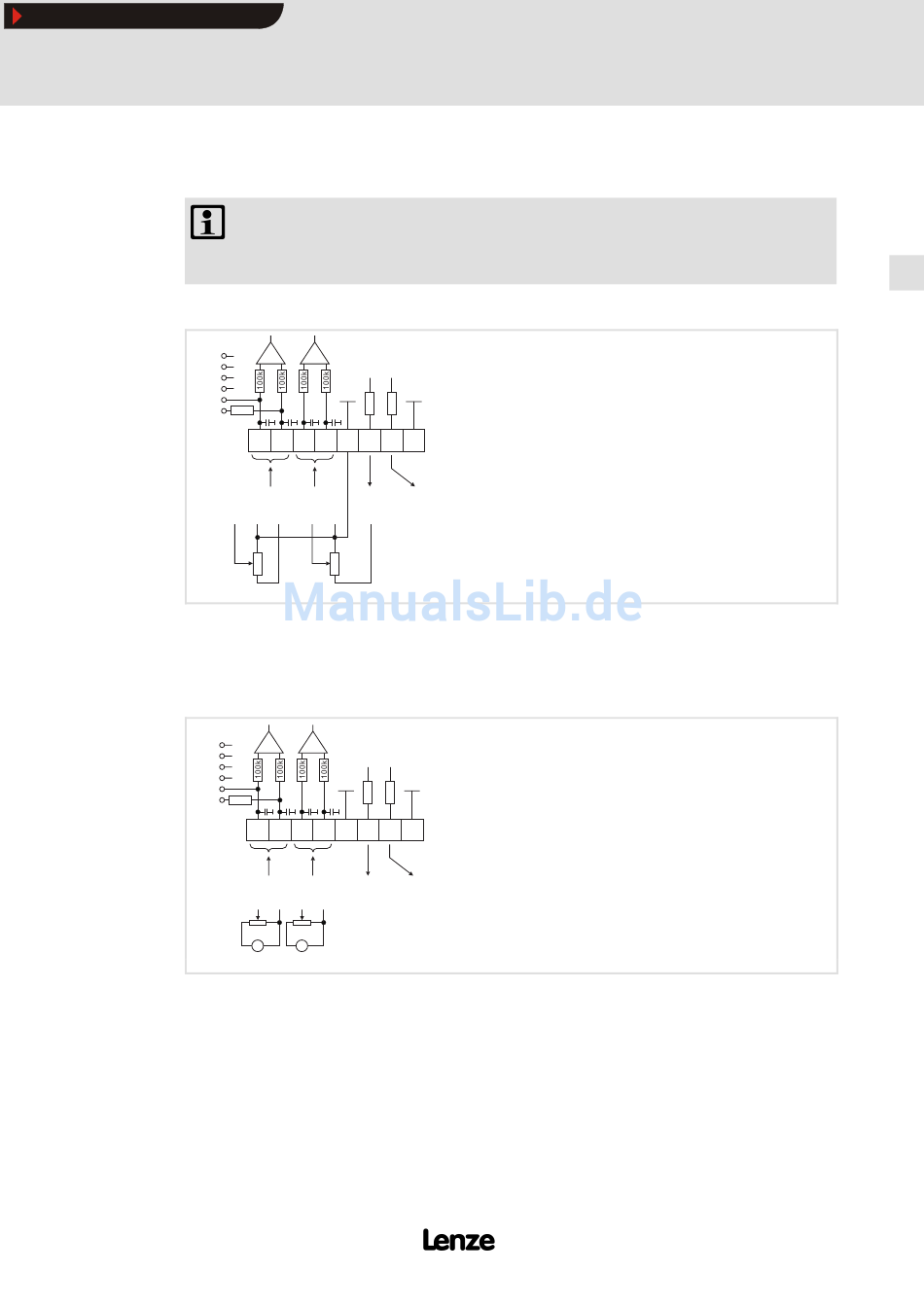

4.8 Raccordement des entrées et sorties analogiques
Alimentation via source de tension interne
X3
Fig.14-16
ƒ Pour alimenter les entrées analogiques (X6/1, X6/2 et X6/3, X6/4), une sortie
Alimentation via source de tension externe
X3
Fig.14-17
EDKVF9383 DE/EN/FR 1.0
Raccordement des entrées et sorties analogiques
Remarque importante !
Afin d'éviter les interférences haute fréquence, toujours utiliser des câbles
blindés !
1
2
3
4
GND1
5
6 242R
3.3nF
X6
1 2 3 4 7 62 63
AIN1 AIN2 AOUT1 AOUT2
1 2 AOUTx 3 4 AOUTx
10k 10k
Raccordement des signaux d'entrée analogiques avec alimentation via source de tension interne
analogique disponible (X6/63, par exemple) doit être configurée sur front montant.
1
2
3
4
GND1
5
6 242R
3.3nF
X6
1 2 3 4 7 62 63
AIN1 AIN2 AOUT1 AOUT2
1 2 3 4
– –
– –
+ +
– –
Raccordement des signaux d'entrée analogiques avec alimentation via source de tension externe
Installation électrique
GND1
7
GND1
7
4
9300VEC025
9300VEC027
119
