- Seite 1 Betriebsanleitung - Deutsch FUJITSU Server PRIMERGY RX100 S8 Betriebsanleitung Ausgabe Mai 2014...
- Seite 2 Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden. Microsoft, Windows, Windows Server und HyperV sind eingetragene Marken der Microsoft Corporation in den USA und anderen Ländern.
-
Seite 3: Vorbereitende Hinweise
Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut. - Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
- Seite 5 Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://jp.fujitsu.com/platform/server/primergy/harddisk/ Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen und Routinen zählen: –...
- Seite 6 Betriebsanleitung RX100 S8...
-
Seite 7: Inhaltsverzeichnis
Inhalt Einleitung ......11 Konzept und Zielgruppen dieses Handbuchs ..11 Übersicht über die Dokumentation . - Seite 8 Inhalt 5.4.1 Kabelbinder verwenden (Standard-Netzteil) ... 56 5.4.2 Kabelzugentlastungsklemme verwenden (Hot-Plug-Netzteil) . . 57 Hinweise zum Anschließen/Lösen von Kabeln ..58 Inbetriebnahme und Bedienung ....61 Bedienelemente und Anzeigen .
- Seite 9 Inhalt Uhrzeit und Datum stimmen nicht ....82 Laufwerke beim Systemstart „dead“ ... . . 82 Hinzugefügtes Laufwerk wird als fehlerhaft gemeldet ..82 8.10 Fehlermeldung am Bildschirm .
- Seite 10 Inhalt Betriebsanleitung RX100 S8...
-
Seite 11: Einleitung

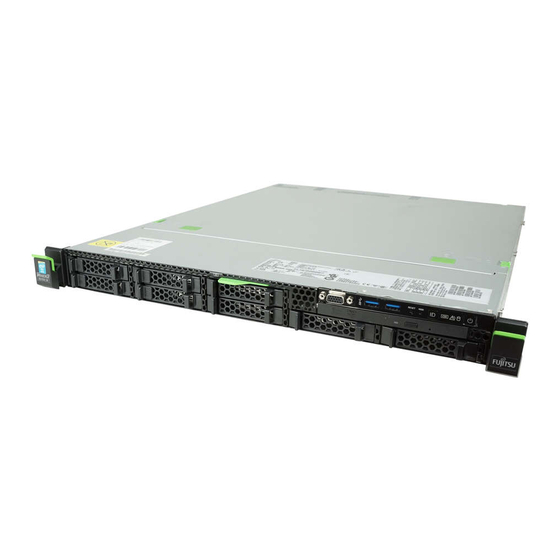

® Der PRIMERGY RX100 S8 Server ist ein Intel -basierter Server für kleinere und mittlere Netzwerke und kann in die Racksysteme der Fujitsu sowie in die zur Zeit gängigen Rack-Systeme verschiedener Fremdhersteller eingesetzt werden. Der PRIMERGY RX100 S8 Server bietet ein hohes Maß an Datensicherheit und Verfügbarkeit durch hoch entwickelte Hardware- und Software-... -
Seite 12: Übersicht Über Die Dokumentation
Einleitung Übersicht über die Dokumentation Weitere Informationen zu Ihrer PRIMERGY RX100 S8 Systemeinheit sind in folgenden Dokumenten enthalten: – "Quick Start Hardware - FUJITSU Server PRIMERGY RX100 S8" – "ServerView Quick Start Guide" – Handbuch "Safety Notes and Regulations" " 安全上のご注意 " für Japan –... -
Seite 13: Darstellungsmittel
Einleitung Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: kennzeichnet Kommandos und Menüpunkte Kursive Schrift "Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen. kennzeichnet Arbeitsschritte, die Sie in der Ê angegebenen Reihenfolge ausführen müssen. ACHTUNG! kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit Ihres Servers oder die Sicherheit Ihrer Daten gefährdet sind. - Seite 14 Einleitung Betriebsanleitung RX100 S8...
-
Seite 15: Funktionsübersicht
– Hot-Plug-Netzteile – Speichermodule – Systemlüfter – Erweiterungskarten Informationen zum Austausch dieser Komponenten finden Sie im "FUJITSU Server PRIMERGYRX100 S8 Upgrade und Maintenance Manual". CSS-Anzeigen am Bedienfeld und auf der Rückseite des PRIMERGY-Servers informieren Sie im Falle eines CSS-Ereignisses. Darüber hinaus werden Ihnen CSS-Fehlerfälle im ServerView Operations Manager - der Server-Management-Software von Fujitsu - angezeigt. - Seite 16 (für EMEA) http://jp.fujitsu.com/platform/server/primergy/system/ (für Japan) System Board Die Leistungsmerkmale des System Boards sind im "PRIMERGY RX100 S8 Server Upgrade und Maintenance Manual" beschrieben und die Setup- Möglichkeiten sind im "D3229 BIOS Setup Utility für FUJITSU Server PRIMERGY RX100 S8 Referencehandbuch" beschrieben.
- Seite 17 Funktionsübersicht Festplattenlaufwerke Der Server wird mit einem der beiden folgenden Laufwerkskäfige geliefert: – Für bis zu vier 3,5-Zoll SAS-/SATA-HDDs: In den Laufwerkskäfig können bis zu vier 3,5-Zoll SAS-/SATA- Festplattenmodule eingesetzt werden. Jedes HDD-Modul kann ein SAS- /SATA-Festplattenlaufwerk mit einer Bauhöhe von maximal 1 Zoll aufnehmen.
- Seite 18 Abschnitt "SAS-/SATA-Controller konfigurieren" auf Seite Weitere Informationen zu SAS-/SATA-RAID-Controllern finden Sie im "Modular RAID Controller Installation Guide" (auf dem Fujitsu Manual- Server unter Industry Standard Servers - Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers). Weitere Informationen zu anderen SAS-/SATA-RAID-Controllern (z. B.
- Seite 19 Funktionsübersicht Bedienbare Laufwerke Ein Einbauplatz für ein ultra-slim CD-RW/DVD-Laufwerk 0,4" (optional) ist verfübar. Für die Variante mit 10 HDDs ist kein Einbauplatz für ein Ultra-Slim-CD- RW-/DVD-Laufwerk verfügbar. Stromversorgung Der Server verfügt im Grundausbau über ein standardmäßiges Netzteil oder ein Hot-Plug-Netzteil, das sich automatisch auf eine Netzspannung im Bereich von 100 V - 240 Veinstellt.
- Seite 20 ASR&R (Automatic Server Reconfiguration and Restart) startet im Fehlerfall das System neu und blendet dabei automatisch die fehlerhaften Systemkomponenten aus. Die Prefailure Detection and Analysis-Technologie (PDA) von Fujitsu analysiert und überwacht alle für die Systemzuverlässigkeit wichtigen Komponenten. Ein RAID-Controller unterstützt verschiedene RAID-Level und erhöht die Verfügbarkeit und Datensicherheit des Systems.
- Seite 21 Server Management Das Server Management wird mit Hilfe der mitgelieferten Software ServerView Operations Manager und der PDA-Technologie (Prefailure Detection and Analysis) von Fujitsu realisiert. PDA meldet dem Systemverwalter frühzeitig drohende Systemfehler oder Überlastungen, so dass vorbeugend darauf reagiert werden kann.
- Seite 22 Das mit den Utilities von Fujitsu gelieferte Flash-EPROM-Programm unterstützt ein schnelles BIOS-Update. Durch den auf dem System Board integrierten iRMC (integrated Remote- Management-Controller) kann der PRIMERGY RX100 S8 Server auch aus der Ferne (remote) gewartet werden. Dadurch werden Remote-Diagnose zur Systemanalyse, Remote-Konfiguration und ein Remote-Restart auch bei Ausfall des Betriebssystems oder Auftreten von Hardware-Fehlern ermöglicht.
- Seite 23 Funktionsübersicht ServerView Remote Management ServerView Remote Management ist die Remote-Management-Lösung von Fujitsu für PRIMERGY-Server. ServerView Remote Management und die entsprechenden, auf dem System Board integrierten Hardware-Komponenten ermöglichen eine Fern-Überwachung und -Wartung sowie eine schnelle Wiederherstellung der Betriebsbereitschaft im Fehlerfall. Durch eine Remote-Überwachung und -Wartung werden zeit- und kostenaufwändige Vor-Ort-Einsätze reduziert und Servicekosten gesenkt.
-
Seite 24: Technische Daten Des Servers
Funktionsübersicht Technische Daten des Servers In diesem Abschnitt werden die technischen Daten des Servers behandelt. Bei Daten für diesen Server bleiben Aktualisierungen ohne vorherige Ankündigung vorbehalten. Bitte beachten Sie dies im Voraus. System Board System Board Typ D3229 ® Chipsatz Intel C226 Prozessor... - Seite 25 Funktionsübersicht Grafik (15 Pin) 1 x VGA (hinten); 1x Front-VGA als Option Seriell (9 Pin) 1 x seriell RS-232-C, nutzbar für iRMC oder System oder Shared LAN / Ethernet (RJ-45) 1 x Standard-LAN, 1 x Shared-LAN Management-LAN 1x dedizierter Management-LAN-Anschluss für (RJ45) iRMCS4 (10/100/1000Mbit/s);...
- Seite 26 Funktionsübersicht Steckplätze PCI Express 3.0 x8 2 x Low-Profile, Länge 175 mm; ein Steckplatz kann mit einem Modular-RAID belegt sein PCI-Express 2.0 x4 1 x Low-Profile (mech. x8) Steckplatzhinweise Optionaler Support für 1 PCIe Gen3 x8-Karte in voller Höhe anstelle von 1 PCIe Gen2 x4 und 1 PCIe Gen3 x8.
- Seite 27 Funktionsübersicht Status LEDs Systemstatus (orange) CSS (orange) Identifikation (blau) Festplattenzugriff (grün) Spannung (grün) Netzkabel angeschlossen (grün) Status-LED auf der Systemstatus (orange) Rückseite des Systems CSS (orange) Identifikation (blau) LAN-Verbindung (grün) LAN-Geschwindigkeit (grün/gelb) Maße / Gewicht Breite 482,6 mm (Bezel) / 435,4 mm (Body) Tiefe 610,75 mm Einbautiefe im Rack...
- Seite 28 Funktionsübersicht Umgebungsbedingungen Klimaklasse 3K2 EN 60721 / IEC 721 Teil 3-3 Klimaklasse 2K2 EN 60721 / IEC 721 Teil 3-2 Temperatur: ® Betrieb (3K2) 5 °C ... 40 °C (mit Cool-safe ATD) ® 10 °C ... 35 °C (ohne Cool-safe ATD) Transport (2K2) -xx °C ...
- Seite 29 Funktionsübersicht Eingehaltene Normen und Standards Produktsicherheit und Ergonomie International IEC 60950-1 2ed; am1 Europa Sicherheit EN 60950-1 2ed.; am1 EN 62479 EN 62311 Ergonomie ISO 9241-3 EN 2941-3 EK1-ITB2000:2013 USA / Kanada CSA-C22.2 No. 60950-1-07 2ed. UL 60950-1 2ed. Taiwan CNS 14336 China GB 4943...
- Seite 30 Funktionsübersicht Bildschirmauflösung Es gelten die nachfolgend angegebenen Bildschirmauflösungen für den Grafik- Controller auf dem System Board. Der Grafik-Controller ist im iRMC (integrierter Remote-Management-Controller) integriert. Bildschirmauflösung Maximale Maximale Anzahl der Farben (Pixel) Bildwiederholfrequ enzen (Hz) 640x480 32 Bit 800x600 32 Bit 1024x768 32 Bit 1152x864...
-
Seite 31: Installationsschritte Übersicht
Installationsschritte Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die Verweise führen Sie zu den Abschnitten, in denen Sie weitere Informationen zum entsprechenden Installationsschritt finden: Ê Zuallererst machen Sie sich bitte mit den Sicherheitshinweisen im Kapitel "Wichtige Hinweise"... - Seite 32 Betriebssystem installieren. Details zum Betrieb des ServerView Installation Manager sowie einige Zusatzinformationen finden Sie im Benutzerhandbuch "ServerView Suite Installation Manager" (auf dem Fujitsu Manual-Server unter Industry Standard Servers - Software - ServerView Suite - Server Installation and Deployment). Hinweise zur Konfiguration finden Sie auch im Abschnitt "Konfiguration...
-
Seite 33: Wichtige Hinweise
Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die beim Umgang mit Ihrem Server unbedingt zu beachten sind. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik. - Seite 34 Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Geräts eventuelle ● Hinweise für die Umgebungsbedingungen Ihres Geräts (siehe "Umgebungsbedingungen" auf Seite 28). Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht ● wird, kann Betauung - sowohl am Geräteäußeren als auch im Geräteinneren - auftreten.
- Seite 35 Wichtige Hinweise ACHTUNG! Stellen Sie sicher, dass die Steckdosen am Gerät oder die ● vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen der Hausinstallation frei zugänglich sind. Die Ein-/Aus-Taste bzw. der Hauptschalter (wenn vorhanden) trennt ● das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung ziehen Sie alle Netzstecker aus den vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen.
- Seite 36 Wichtige Hinweise ACHTUNG! Der bestimmungsgemäße Betrieb des Systems (gemäß IEC 60950- ● 1/2 bzw. EN 60950-1/2) ist nur bei vollständig montiertem Gehäuse und eingebauten Rückseitenabdeckungen für Einbauplätze gewährleistet (elektrischer Schlag, Kühlung, Brandschutz, Funkentstörung). Installieren Sie nur Systemerweiterungen, die den Anforderungen ●...
- Seite 37 ● Sondermüll entsorgt werden. Tauschen Sie die Lithium-Batterie auf dem System Board nur ● entsprechend den Angaben im PRIMERGY RX100 S8 Upgrade und Maintenance Manual aus. Sämtliche schadstoffhaltige Batterien sind mit einem Symbol ● (durchgestrichene Mülltonne) gekennzeichnet. Zusätzlich ist die Kennzeichnung mit dem chemischen Symbol des für die Einstufung...
- Seite 38 Wichtige Hinweise Umgang mit CDs/DVDs/BDs und optischen Laufwerken Bei Geräten mit optischen Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie ausschließlich einwandfreie CDs/DVDs/BDs, um ● Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk ●...
- Seite 39 Wichtige Hinweise Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen ● Laufwerk, wenn dieses längere Zeit nicht verwendet werden soll. Lassen Sie die Schublade des optischen Laufwerks geschlossen, damit keine Fremdsubstanzen wie z. B. Staub in das Laufwerk eindringen. Fassen Sie CDs/DVDs/BDs an ihrem Rand an, um ihre Oberfläche ●...
- Seite 40 Wichtige Hinweise Durch folgende Maßnahmen vermeiden Sie Beschädigungen des optischen Laufwerks und der CDs/DVDs/BDs sowie einen vorzeitigen Verschleiß der Datenträger: – Legen Sie die CDs/DVDs/BDs nur bei Bedarf ins Laufwerk und entnehmen Sie sie nach Gebrauch. – Bewahren Sie die Datenträger in geeigneten Hüllen auf. –...
- Seite 41 Wichtige Hinweise Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten ● Gegenstandes), bevor Sie mit den Komponenten arbeiten. Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung ● sein. Verwenden Sie ein für diese Zwecke geeignetes Erdungskabel, welches Sie ●...
-
Seite 42: Energy Star
Wichtige Hinweise ENERGY STAR Produkte, die gemäß ENERGY STAR zertifiziert und gekennzeichnet sind, halten bei Auslieferung die Anforderung in vollem Umfang ein. Beachten Sie, dass nachträglich installierte Software, Änderungen der Hardware-Konfiguration, der Energieoptionen oder im BIOS Auswirkungen auf den Energieverbrauch haben können. Die durch den ENERGY STAR garantierten Eigenschaften können dann nicht mehr zugesichert werden. -
Seite 43: Fcc Class A Compliance Statement
Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen. -
Seite 44: Server Transportieren
Wichtige Hinweise WARNUNG: Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Server transportieren ACHTUNG! Transportieren Sie den Server nur in seiner Originalverpackung oder in einer anderen geeigneten Verpackung, die Schutz gegen Stoß... -
Seite 45: Hinweise Zum Einbau Des Servers Im Rack
Wichtige Hinweise Hinweise zum Einbau des Servers im Rack ACHTUNG! Wegen seines Gewichtes und der äußeren Abmessungen ● erfordert der Einbau des Servers ins Rack aus Sicherheitsgründen mindestens zwei Personen. (Für Japan, siehe " 安全上のご注意 ".) Setzen Sie den Server nicht ins Rack, indem Sie ihn mittels der QRLs ●... -
Seite 46: Umweltschutz
Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: –... - Seite 47 Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.
- Seite 48 Wichtige Hinweise Betriebsanleitung RX100 S8...
-
Seite 49: Hardware Einbauen
Hardware einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" ● auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ● ausgesetzt werden (siehe "Umgebungsbedingungen" auf Seite 28). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, ●... -
Seite 50: Server Auspacken
62). Ê Wenn Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Lieferschein feststellen, informieren Sie unverzüglich Ihren Lieferanten! Ê Entfernen Sie alle Kratzschutzfolien vom Frontpanel, HDD-Rahmen, Fujitsu und PRIMERGY Logo, VGA-Leermodul und ODD-Leermodul, falls sich diese noch am Serversystem befinden. Betriebsanleitung... -
Seite 51: Server Ins Rack Ein-/Ausbauen
Kippschutz montiert ist. Werden mehrere Einheiten gleichzeitig aus dem Rack gezogen, besteht die Gefahr, dass das Rack umkippt. Fujitsu Rack-Systeme Die Fujitsu-Rack-Systeme unterstützen den Einbau von PRIMERGY-Servern: – PRIMECENTER Rack – PRIMECENTER M1 Rack – DataCenter Rack –... - Seite 52 Hardware einbauen Die Fujitsu-Rack-Systeme haben folgende Merkmale: – Schienensysteme, die ohne Werkzeug montierbar sind – Trägersysteme mit Längenausgleich-Möglichkeit, die eine Anpassung an verschiedene Rack-Tiefen gewährleisten Asymmetrische PRIMECENTER und DataCenter Racks bieten ein erweitertes Kabelmanagement im seitlichen Rack-Bereich. 3rd-Party Racks Der Einbau in die meisten derzeit gängigen Rack-Systeme anderer Hersteller (3rd-Party-Racks) wird unterstützt.
-
Seite 53: Geräte An Server Anschließen
Die folgenden Anschlüsse befinden sich auf der Vorderseite des Servers: 2 x USB 3.0-Anschlüsse Ein Front-VGA-Anschluss ist als Option verfügbar. 10-HDD-Variante Für die Variante mit 10 HDDs von PRIMERGY RX100 S8 gibt es einen zusätzlichen USB 2.0-Anschluss am Frontpanel am Montagewinkel. Bild 3: Frontpanel am Montagewinkel Betriebsanleitung... - Seite 54 Hardware einbauen 1 x USB 2.0-Anschluss Die Standardanschlüsse an der Rückseite sind durch Symbole und Farbkodierung gekennzeichnet: Bild 4: Anschlüsse auf der Rückseite 1 2 x USB 3.0-Anschlüsse Standard-LAN-Anschluss (LAN1) 2 2 x USB 2.0-Anschlüsse Shared-LAN-Anschluss (LAN2) 3 serieller Anschluss COM1 * Management-LAN-Anschluss 4 Bildschirmanschluss (blau) Der Shared-LAN-Anschluss wird im BIOS-Setup-Utility und auf dem...
-
Seite 55: Bildschirm Anschließen
Hardware einbauen 5.3.1 Bildschirm anschließen Ê Schließen Sie das Datenkabel des Bildschirms an den Bildschirmanschluss des Servers an (Position4 in Abbildung4 auf Seite 54). ACHTUNG! Die Höhe des VGA-Kabel-Anschlusses kann variieren. Achten Sie darauf, dass die VGA-Kabel-Anschlüsse sich mit dem unteren Server nicht gegenseitig behindern. -
Seite 56: Kabelbinder Verwenden (Standard-Netzteil)
Hardware einbauen 5.4.1 Kabelbinder verwenden (Standard-Netzteil) Sie können das Netzkabel mit einem Kabelbinder befestigen, damit der Kaltgerätestecker nicht versehentlich vom Server getrennt werden kann. Der Kabelbinder befindet sich bei Auslieferung des Servers im Beipack. Bild 5: Kabelbinder verwenden Ê Fädeln Sie den Kabelbinder durch die Öse (1). Ê... -
Seite 57: Kabelzugentlastungsklemme Verwenden (Hot-Plug-Netzteil)
Hardware einbauen 5.4.2 Kabelzugentlastungsklemme verwenden (Hot- Plug-Netzteil) Sie können die Netzkabel in Kabelzugentlastungsklemmen befestigen, damit die Kaltgerätestecker nicht versehentlich vom Server getrennt werden können. Bild 6: Kabelzugentlastungsklemmen verwenden Ê Ziehen Sie die Kabelzugsentlastungsklemme auf (1). Ê Ziehen Sie das Netzkabel durch die Kabelzugentlastungsklemme (2). Ê... -
Seite 58: Hinweise Zum Anschließen/Lösen Von Kabeln
Hardware einbauen Hinweise zum Anschließen/Lösen von Kabeln ACHTUNG! Lesen Sie immer die Dokumentation zum externen Gerät, das Sie anschließen wollen. Stecken oder ziehen Sie niemals Kabel während eines Gewitters. Ziehen Sie nie am Kabel, wenn Sie es lösen! Fassen Sie das Kabel immer am Stecker an. - Seite 59 Hardware einbauen Information zur Sicherung von elektromagnetischer Verträglichkeit Alle Daten- und Signalkabel müssen über eine ausreichende Schirmung verfügen Die Verwendung eines Kabels vom Typ S/FTP Cat5 oder höher wird empfohlen. Der Gebrauch von ungeschirmten oder schlecht geschirmten Kabeln kann zu einer erhöhten Störaussendung und/oder einer verminderten Fehler-Toleranz des Geräts führen.
- Seite 60 Hardware einbauen Betriebsanleitung RX100 S8...
-
Seite 61: Inbetriebnahme Und Bedienung
Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Bedienelemente und Anzeigen 6.1.1 Frontseite des Servers Bild 7: Anzeigen am Frontpanel-Modul Bild 8: Anzeigen am Frontpanel am Montagewinkel Aktivitätsanzeige des CSS-Anzeige optischen Laufwerks Reset-Taste Anzeige Festplattenaktivität NMI-Taste Ein-/Aus-Taste / Betriebsanzeige Betriebsanleitung... -
Seite 62: Id-Karte
Inbetriebnahme und Bedienung ID-Taste / ID-Anzeige Betriebsanzeige (Netzkabel angeschlossen) Global-Error-Anzeige 6.1.1.1 ID-Karte Bild 9: ID-Karte Sie können die ID-Karte (1) herausziehen und wieder einschieben. Auf der ID-Karte finden Sie diverse Systeminformationen wie Produktbezeichnung, Seriennummer, MAC-Adressen und DNS-Name (in Japan nur Produktbezeichnung und Seriennummer). Betriebsanleitung RX100 S8... -
Seite 63: Bedienelemente
Inbetriebnahme und Bedienung 6.1.1.2 Bedienelemente Identifizierungs (ID)-Taste Bei Betätigung der ID-Taste leuchten die ID-Anzeigen (blau) an der Front- und Rückseite des Servers. Beide ID-Anzeigen leuchten synchron. Ein-/Aus-Taste Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein-/Aus-Taste das System eingeschaltet. Wenn das System in Betrieb ist, wird mit einem Druck auf die Ein/Aus-Taste das System ausgeschaltet. -
Seite 64: Anzeigen Am Bedienfeld
Inbetriebnahme und Bedienung 6.1.1.3 Anzeigen am Bedienfeld ID-Anzeige (blau) Leuchtet blau, wenn das System durch Druck auf die ID-Taste ausgewählt wurde. Ein erneuter Druck auf die Taste deaktiviert die Anzeige. Die ID-Anzeige kann auch über den ServerView Operations Manager und die iRMCS4-Web-Oberfläche aktiviert werden; zudem kann ihr Status an den ServerView Operations Manager und den iRMCS4 gemeldet werden. - Seite 65 Inbetriebnahme und Bedienung Anzeige Festplattenaktivität (grün) Leuchtet grün, wenn auf ein internes Festplattenlaufwerk zugegriffen wird. CSS-Anzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis für eine CSS- Komponente erkannt wurde, das Sie im Rahmen des CSS- Konzepts selbst (vorsorglich) beheben können. –...
-
Seite 66: Anzeigen An Den Bedienbaren Laufwerken/Komponenten
Inbetriebnahme und Bedienung 6.1.1.4 Anzeigen an den bedienbaren Laufwerken/Komponenten Aktivitätsanzeige des optischen Laufwerks Leuchtet grün, wenn auf das Speichermedium zugegriffen wird. Anzeigen am Hot-Plug-HDD-Modul Bild 10: Anzeigen am Hot-Plug-HDD-Modul 1 HDD BUSY (grün) – Leuchtet: HDD aktiv (Laufwerk aktiv, Zugriff auf Laufwerk) –... -
Seite 67: Rückseite Des Servers
Inbetriebnahme und Bedienung 6.1.2 Rückseite des Servers ID-Anzeige und Fehleranzeige Bild 11: Anzeigen am Anschlussfeld: ID- und Fehleranzeige 1 ID- und Fehleranzeige (blau und orange) ID-Anzeige (blau) Leuchtet blau, wenn das System durch Druck auf die ID-Taste ausgewählt wurde. Ein erneuter Druck auf die Taste deaktiviert die Anzeige. - Seite 68 Inbetriebnahme und Bedienung Fehleranzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis erkannt wurde. – Blinkt orange, wenn ein Fehler erkannt wurde. – Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. Nach einem Aus-/Einschalten des Systems wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist.
- Seite 69 Inbetriebnahme und Bedienung LED Anzeige Beschreibung LAN- Leuchtet gelb bei einer LAN-Transferrate von Geschwindig- 1 Gbit/s. keit Leuchtet grün bei einer LAN-Transferrate von 100 Mbit/s. Leuchtet nicht bei einer LAN-Transferrate von 10 Mbit/s. Anzeige am Hot-Plug-Netzteil Bild 13: Anzeige am Hot-Plug-Netzteil Anzeige am Hot-Plug-Netzteil (zweifarbig) Blinkt grün (1 Hz), wenn der Server ausgeschaltet ist, aber Netzspannung anliegt (Standby-Modus).
-
Seite 70: Server Einschalten/Ausschalten
Betriebsumgebung finden Sie unter "Safety Precautions". Wenn Sie das Gerät außerhalb dieser Betriebsumgebung verwenden, kann es vorkommen, dass der Server fehlerhaft arbeitet, dass Daten beschädigt werden usw. Des Weiteren haftet Fujitsu nicht für damit in Zusammenhang stehende Schäden, Fehlfunktionen, Datenverluste usw. - Seite 71 Inbetriebnahme und Bedienung Ê Folgen Sie den Anweisungen auf dem Bildschirm (siehe auch Abschnitt "Konfiguration und Betriebssystem-Installation mit dem ServerView Installation Manager" auf Seite 74 bzw. Abschnitt "Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager" auf Seite 75). – Bereits installiertes System: Ê...
-
Seite 72: Server Konfigurieren
Für die Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Informationen finden Sie im Handbuch "Embedded MegaRAID Software User’s Guide" (auf dem Fujitsu Manual-Server unterIndustry Standard Servers - Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers). -
Seite 73: Sas-/Sata-Controller Konfigurieren
Für die MegaRAID-Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Nähere Informationen hierzu finden Sie im Handbuch "SAS Software User’s Guide" (auf dem Fujitsu Manual-Server unter Industry Standard Servers - Expansion Cards - Storage Adapters - LSI Configuration Software). -
Seite 74: Konfiguration Und Betriebssystem-Installation Mit Dem Serverview Installation Manager
Hardwarekonfiguration des Servers ab. Diese Konfiguration wird automatisch erkannt. Beschreibungen zu Betriebssystemen, die nicht im Handbuch des RAID- Controllers beschrieben sind, finden Sie in den entsprechenden Readme-Dateien unter: http://www.fujitsu.com/global/services/computing/server/ia/driver/index.html (für EMEA). http://jp.fujitsu.com/platform/server/primergy/downloads/ (für Japan). Wie Sie den ServerView Installation Manager bedienen sowie weitere Informationen finden Sie in dem zugehörigen Handbuch. -
Seite 75: Konfiguration Und Betriebssystem-Installation Ohne Den Serverview Installation Manager
Inbetriebnahme und Bedienung 6.3.4 Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager Onboard-SAS-/SATA-Controller konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "Onboard-SATA-Controller konfigurieren" auf Seite 72 beschrieben. Onboard-SAS-Controller mit "Integrated Mirroring Enhanced" konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "Onboard-SATA-Controller konfigurieren"... -
Seite 76: Server Reinigen
Inbetriebnahme und Bedienung Server reinigen ACHTUNG! Schalten Sie den Server aus und ziehen Sie die Netzstecker aus der geerdeten Schutzkontakt-Steckdose. Teile im Gehäuseinneren dürfen nur von autorisiertem Fachpersonal gereinigt werden. Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel. Achten Sie darauf, dass keine Flüssigkeit in das Innere des Systems gelangt. -
Seite 77: Eigentums- Und Datenschutz
Eigentums- und Datenschutz Der Server wird durch die absperrbare Rack-Tür gegen fremden Zugriff geschützt. Um das System und die Daten intern gegen unbefugten Zugriff zu schützen, können die Sicherheitsfunktionen des BIOS-Setup aktiviert werden. Sicherheitsfunktionen des BIOS-Setup Im BIOS-Setup bietet Ihnen das Menü Security verschiedene Möglichkeiten, die Daten auf Ihrem Server gegen unbefugten Zugriff zu schützen. - Seite 78 Eigentums- und Datenschutz Betriebsanleitung RX100 S8...
-
Seite 79: Problemlösungen Und Tipps
Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " und die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Wenn eine Störung auftritt, versuchen Sie diese entsprechend den Maßnahmen zu beheben: – die in diesem Kapitel beschrieben sind, –... -
Seite 80: Server Schaltet Sich Ab
Problemlösungen und Tipps Server schaltet sich ab Server Management hat einen Fehler erkannt Ê Prüfen Sie die Fehlerliste des System Event Logs im ServerView Operations Manager oder auf der iRMC S4-Web-Oberfläche und versuchen Sie, den aufgetretenen Fehler zu beheben. Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê... -
Seite 81: Bildschirm Zeigt Flimmernde Streifen
Problemlösungen und Tipps Ê Schalten Sie den Bildschirm und den Server wieder ein. Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bildschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms. -
Seite 82: Uhrzeit Und Datum Stimmen Nicht
Standardeinstellung die Systemzeit beim Herunterfahren überschreiben. Wenn Uhrzeit und Datum nach dem Aus- und Wiedereinschalten wiederholt falsch sind, tauschen Sie die Lithium-Batterie aus (Beschreibung siehe PRIMERGY RX100 S8 Server Upgrade und Maintenance Manual), oder wenden Sie sich an unseren Service. Laufwerke beim Systemstart „dead“... -
Seite 83: Fehlermeldung Am Bildschirm
Sie es aus. 8.10 Fehlermeldung am Bildschirm Die Bedeutung der Fehlermeldung wird in der Dokumentation zu den jeweiligen Komponenten und Programmen auf dem Fujitsu Manual-Server erklärt. 8.11 Erweiterungskarten oder Onboard-Geräte werden nicht erkannt Beim Hinzufügen einer Erweiterungskarte werden andere Erweiterungskarten oder Onboard-Geräte eventuell nicht erkannt. -
Seite 84: Optisches Laufwerk Kann Keine Daten Lesen
Problemlösungen und Tipps Ê Überprüfen Sie, ob die Tastatur bzw. die Maus richtig angeschlossen ist. Wenn dies nicht der Fall ist oder Sie diese Komponenten selbst ausgetauscht haben, schließen Sie die entsprechenden Kabel an den Server an. 8.14 Optisches Laufwerk kann keine Daten lesen Ê...
