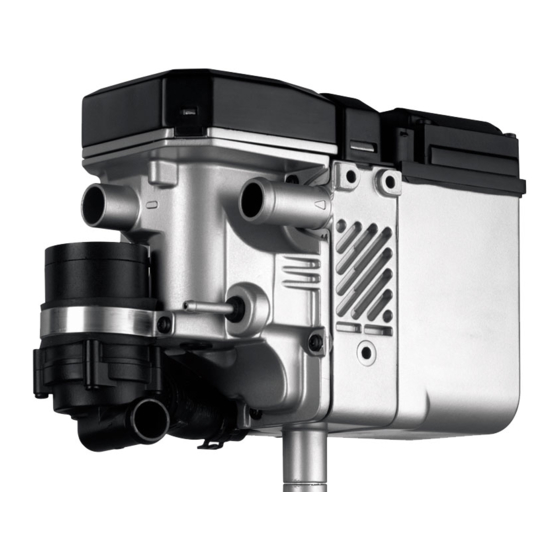

Wasser-Heizgerät
Standvorwärmung Thermo Top C
3
2
7
1
3

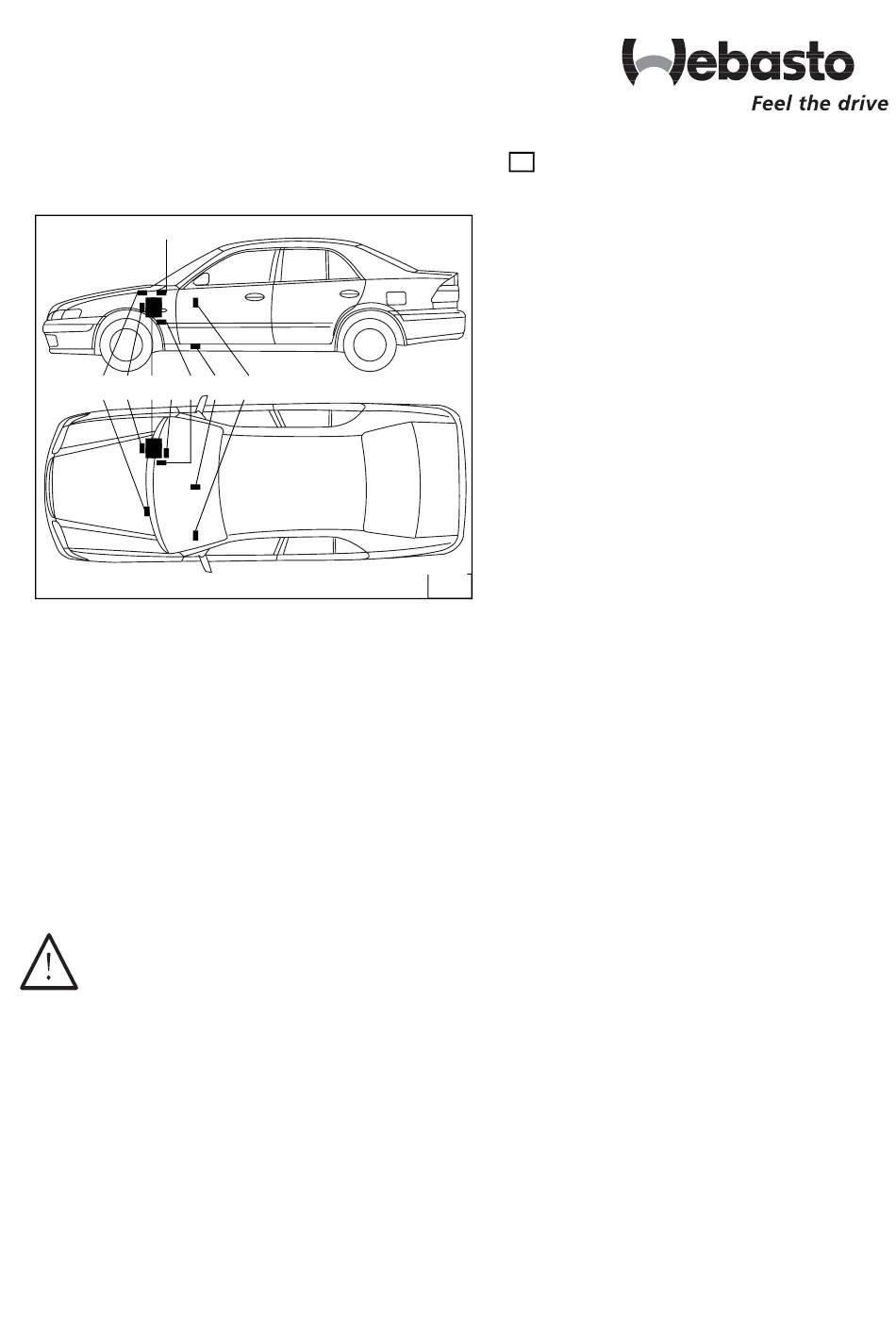

Legende zu Bild 1
1 Heizgerät Thermo Top Z -D
2 Gebläserelais und Sicherungshalter
3 Dosierpumpe
4 Vorwahluhr
5 Abgasschalldämpfer
6 Brennluftansaugschalldämpfer
7 Umwälzpumpe
ACHTUNG!
Warnung vor Gefahr :
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann
Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können
schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren,
wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen
technischen Fähigkeiten erworben haben und die für einen sachgerechten Einbau und
Reparatur nötigen technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur
Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr. 13 011 80E
6
5
4
Schutzgebühr 10,- EUR
e1
00 0002
Aufrüstung Zuheizer Z
auf Standvorwärmung C
Mazda 6
mit serienmäßigem Webasto-Zuheizer
Bis Modell 04 bis Fahrgestell-Nr. 600 000
Stufen- und Fließheck bzw. 400 000 Kombi
Diesel
nur für Linkslenker
Gültigkeit siehe Seite 2
1
© Webasto Thermosysteme International GmbH Germany
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Thermo Top C Mazda 6 Inhaltsverzeichnis Gültigkeit Heizgerät / Aufrüstkit Vorwort Allgemeine Hinweise Vorarbeiten Elektrische Einbindung Kabelbaum einbauen Ansteuerung Heizgerät Vorwahluhr Option Telestart / T80 Spezial Gebläseansteuerung Wassereinbindung Abgasanlage Abschließende Arbeiten Hinweise für Endkunden Gültigkeit Hersteller Handelsbezeichnung EG-BE-Nr. Mazda e1*98/14*0188*.. -
Seite 3: Heizgerät / Aufrüstkit
Mazda 6 Thermo Top C Heizgerät / Aufrüstkit Menge Bezeichnung Bestell-Nr. Aufrüstkit Thermo Top Z auf Thermo Top C mit Standvorwärmung 13 011 77E Optional: Nachrüstkit Telestart T80 Spezial 13 020 93A Vorwort Diese Einbauanleitung gilt für die Fahrzeuge Mazda 6 mit Dieselmotor - Gültigkeit siehe Seite 2 - Modelljahr 2002 bis 2004, wenn technische Änderungen am Fahrzeug den Einbau nicht beeinflussen, unter Ausschluss... -
Seite 4: Elektrische Einbindung
Thermo Top C Mazda 6 - Kraftstofffilter komplett mit Halter und Magnetventi- len ausbauen Fahrzeugaußenseite - Tankdeckel öffnen, Druck vom Tanksystem ablas- sen, Tankdeckel wieder schließen Innenraum - A-Säulenverkleidung unten links ausbauen Elektrische Einbindung Kabelbaum einbauen - Dämmmatte (3/1) gemäß Bild 3 ausschneiden - Lochbild für Flachsicherungshalter (3/2;... - Seite 5 Mazda 6 Thermo Top C Fzg. eigene Siche- Uhr 1533 rungen JB01 trennen, isolieren & wegbinden W- Bus-Signal rt/ws Klima- Heizgerät kontrolleinheit ws/bl Fzg. eig. Gebläse- relais Stecker X15 Gebläse- relais K3 JB01 trennen ws/bl ws/bl Gebläse- Umwälz- motor bl/ws pumpe Widerstand / Gebläseschalter...
-
Seite 6: Ansteuerung Heizgerät
Thermo Top C Mazda 6 ACHTUNG: Beim Bohren auf dahinterliegende Teile achten! - Bohrung Ø 2,5 mm (3/2) für Befestigungsplatte Flachsicherungshalter bohren - Befestigungsplatte Flachsicherungshalter Blechschraube 3,5 x 13 befestigen - Gebläserelais K3 (4/2) zusammen mit Masse- leitungen mittels Blechschraube 5,5 x 9,5 und Zahn-... - Seite 7 Mazda 6 Thermo Top C HINWEIS: 1. Stecker X15 (7/2) abziehen; Verriegelung links an Position (7/3). 2. Stecker X14 (7/1) abziehen; Verriegelung vorne und hinten an Position (7/5) und (7/4). Die Montage erfolgt in umgekehrter Reihenfolge. - Heizgerät-Kabelbaum (6/1) mit den Steckern (6/2;...
-
Seite 8: Vorwahluhr
Thermo Top C Mazda 6 Vorwahluhr ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken Die Ansteuerung des Heizgerätes ist nur mit der Vor- wahluhr 1533 möglich! - Vorwahluhr mit Blechschraube (9/3) an beiliegen- dem Halter (9/1) befestigen... -
Seite 9: Gebläseansteuerung
Mazda 6 Thermo Top C Gebläseansteuerung Die Gebläseansteuerung erfolgt an Pin G (13/2) des Steckers JB 01 (12/5; 13/1) im fahrzeugeigenen Si- cherungs-/Relaisträger im Bereich der linken A-Säule Die Ansteuerung der Klimakontrolleinheit erfolgt an Pin O (15/3) des Steckers JB 01 (12/5; 13/1) im fahr- zeugeigenen Sicherungs-/Relaisträger im Bereich der... -
Seite 10: Wassereinbindung
Thermo Top C Mazda 6 Wassereinbindung HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgenden wird die Einbindung der Umwälzpumpe „In Reihe“ (Inline) zwischen Motoraustritt des Fahr- zeuges und Heizgerät-Wassereintritt beschrieben... - Seite 11 Mazda 6 Thermo Top C HINWEIS: Durchflussrichtung (Pfeile) der Umwälzpumpe beach- ten! Die Druckseite zeigt zum Heizgerät! - Umwälzpumpe (17/2) gemäß Bild 17 mit gummier- ter Rohrschelle 48 mm (17/7), Schraube M6 x12, und Bundmutter lose am Lochband (17/5) montie- - Schlauchstück (17/1) vom Heizgerät-Wassereintritt...
-
Seite 12: Abgasanlage
- Fahrzeugbatterie anklemmen - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf ca. 1/3 stellen - Webasto-Heizung einschalten, siehe "Betriebs- und Wartungsanleitung“ - Bedienungshinweise für den Endkunden“ ausscheiden und dem Endkunden aushändigen... -
Seite 13: Hinweise Für Endkunden
Mazda 6 Thermo Top C Hinweise für Endkunden Bitte ausschneiden und der Fahrzeug-Betriebs- anleitung beifügen! HINWEIS: Eine Sommer-Lüftungsfunktion ist nicht möglich! Eine Aufrüstung der Standheizung mit Telestart ist nur möglich mit Telestart T80 Spezial! Der Betrieb ohne Vorwahluhr ist nicht möglich! Nur für Fahrzeuge mit Klimaautomatik... - Seite 16 Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Printed in Germany 08/03 Druck: Steffen Hotfax (0395) 55 92-353 - http://www.webasto.de...
