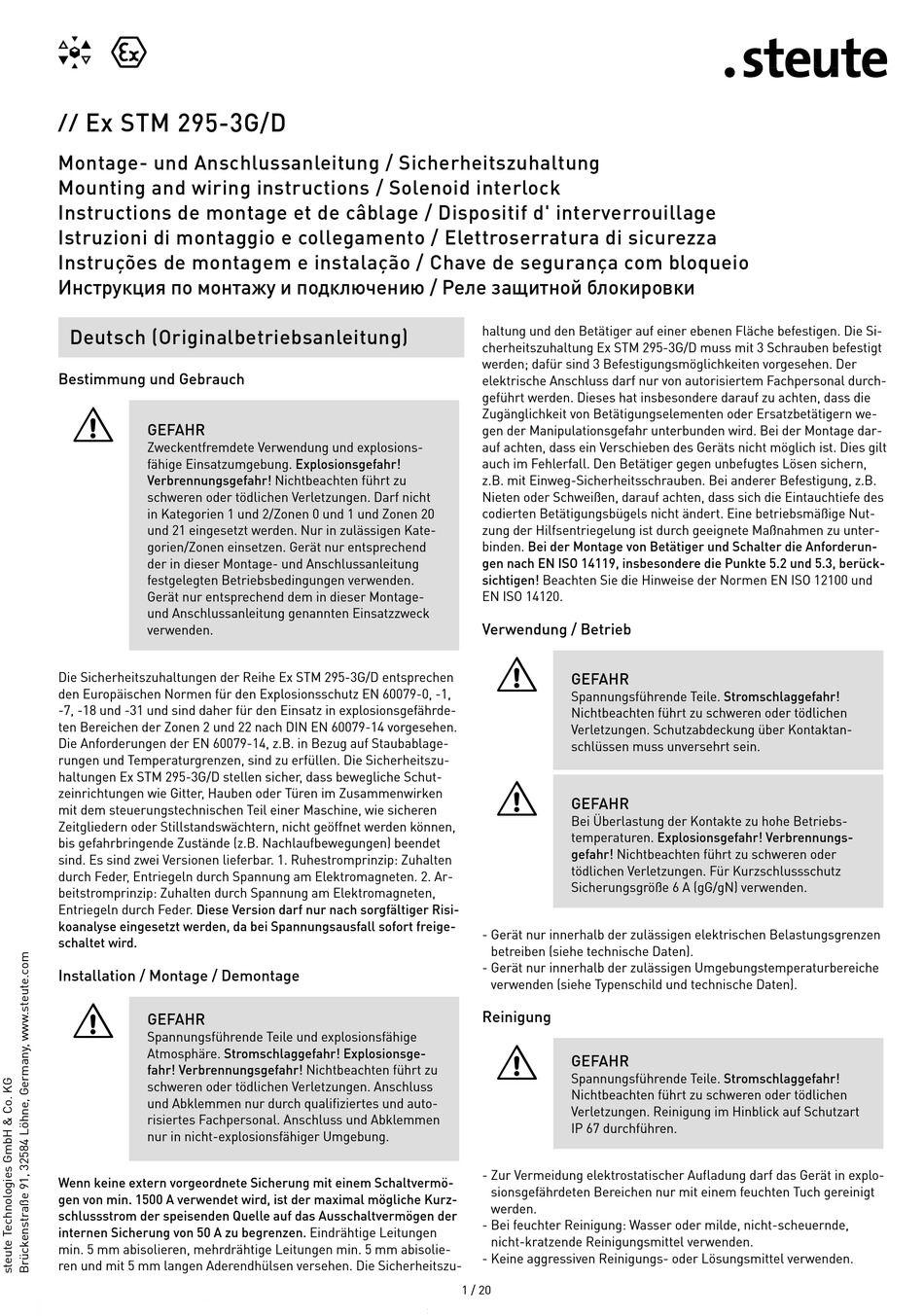

steute Ex STM 295-3G/D Montage- Und Anschlussanleitung

Ex STM 295-3G/D
//
Montage- und Anschlussanleitung / Sicherheitszuhaltung
Mounting and wiring instructions / Solenoid interlock
Instructions de montage et de câblage / Dispositif d' interverrouillage
Istruzioni di montaggio e collegamento / Elettroserratura di sicurezza
Instruções de montagem e instalação / Chave de segurança com bloqueio
Инструкция по монтажу и подключению / Реле защитной блокировки
Deutsch (Originalbetriebsanleitung)
Bestimmung und Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr!
Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Darf nicht
in Kategorien 1 und 2/Zonen 0 und 1 und Zonen 20
und 21 eingesetzt werden. Nur in zulässigen Kate-
gorien/Zonen einsetzen. Gerät nur entsprechend
der in dieser Montage- und Anschlussanleitung
festgelegten Betriebsbedingungen verwenden.
Gerät nur entsprechend dem in dieser Montage-
und Anschlussanleitung genannten Einsatzzweck
verwenden.
Die Sicherheitszuhaltungen der Reihe Ex STM 295-3G/D entsprechen
den Europäischen Normen für den Explosionsschutz EN 60079-0, -1,
-7, -18 und -31 und sind daher für den Einsatz in explosionsgefährde-
ten Bereichen der Zonen 2 und 22 nach DIN EN 60079-14 vorgesehen.
Die Anforderungen der EN 60079-14, z.B. in Bezug auf Staubablage-
rungen und Temperaturgrenzen, sind zu erfüllen. Die Sicherheitszu-
haltungen Ex STM 295-3G/D stellen sicher, dass bewegliche Schut-
zeinrichtungen wie Gitter, Hauben oder Türen im Zusammenwirken
mit dem steuerungstechnischen Teil einer Maschine, wie sicheren
Zeitgliedern oder Stillstandswächtern, nicht geöffnet werden können,
bis gefahrbringende Zustände (z.B. Nachlaufbewegungen) beendet
sind. Es sind zwei Versionen lieferbar. 1. Ruhestromprinzip: Zuhalten
durch Feder, Entriegeln durch Spannung am Elektromagneten. 2. Ar-
beitstromprinzip: Zuhalten durch Spannung am Elektromagneten,
Entriegeln durch Feder. Diese Version darf nur nach sorgfältiger Risi-
koanalyse eingesetzt werden, da bei Spannungsausfall sofort freige-
schaltet wird.
Installation / Montage / Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige
Atmosphäre. Stromschlaggefahr! Explosionsge-
fahr! Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Anschluss
und Abklemmen nur durch qualifiziertes und auto-
risiertes Fachpersonal. Anschluss und Abklemmen
nur in nicht-explosionsfähiger Umgebung.
Wenn keine extern vorgeordnete Sicherung mit einem Schaltvermö-
gen von min. 1500 A verwendet wird, ist der maximal mögliche Kurz-
schlussstrom der speisenden Quelle auf das Ausschaltvermögen der
internen Sicherung von 50 A zu begrenzen. Eindrähtige Leitungen
min. 5 mm abisolieren, mehrdrähtige Leitungen min. 5 mm abisolie-
ren und mit 5 mm langen Aderendhülsen versehen. Die Sicherheitszu-
haltung und den Betätiger auf einer ebenen Fläche befestigen. Die Si-
cherheitszuhaltung Ex STM 295-3G/D muss mit 3 Schrauben befestigt
werden; dafür sind 3 Befestigungsmöglichkeiten vorgesehen. Der
elektrische Anschluss darf nur von autorisiertem Fachpersonal durch-
geführt werden. Dieses hat insbesondere darauf zu achten, dass die
Zugänglichkeit von Betätigungselementen oder Ersatzbetätigern we-
gen der Manipulationsgefahr unterbunden wird. Bei der Montage dar-
auf achten, dass ein Verschieben des Geräts nicht möglich ist. Dies gilt
auch im Fehlerfall. Den Betätiger gegen unbefugtes Lösen sichern,
z.B. mit Einweg-Sicherheitsschrauben. Bei anderer Befestigung, z.B.
Nieten oder Schweißen, darauf achten, dass sich die Eintauchtiefe des
codierten Betätigungsbügels nicht ändert. Eine betriebsmäßige Nut-
zung der Hilfsentriegelung ist durch geeignete Maßnahmen zu unter-
binden. Bei der Montage von Betätiger und Schalter die Anforderun-
gen nach EN ISO 14119, insbesondere die Punkte 5.2 und 5.3, berück-
sichtigen! Beachten Sie die Hinweise der Normen EN ISO 12100 und
EN ISO 14120.
Verwendung / Betrieb
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Schutzabdeckung über Kontaktan-
schlüssen muss unversehrt sein.
=
GEFAHR
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Explosionsgefahr! Verbrennungs-
gefahr! Nichtbeachten führt zu schweren oder
tödlichen Verletzungen. Für Kurzschlussschutz
Sicherungsgröße 6 A (gG/gN) verwenden.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe technische Daten).
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und technische Daten).
Reinigung
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Reinigung im Hinblick auf Schutzart
IP 67 durchführen.
- Zur Vermeidung elektrostatischer Aufladung darf das Gerät in explo-
sionsgefährdeten Bereichen nur mit einem feuchten Tuch gereinigt
werden.
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
