EINLEITUNG
Vielen Dank für den Kauf der M 500 Dipol-Surroundlautsprecher von Teufel. Der Lautsprecher erfüllt die Home
THX-Richtlinien der Lucasfilm Ltd. und garantiert Ihnen damit ein originalgetreues Kinoerlebnis zu Hause. Ein
hochwertiger Dipolstrahler ist ein wichtiger Grundstein für die optimale Surroundwiedergabe. Der M 500 D ist ein
Vollbereichsdipol (80 Hz - 20 kHz) mit ausgeglichenem Frequenzgang. Durch seine diffuse Abstrahlcharakteristik
vermittelt der M 500 D die perfekte Illusion eines nach hinten völlig offenen Raumes. Unabhängig von der
Qualität des eingesetzten Lautsprechers muß er im Hörraum gut klingen. Aus diesem Grund sollten Sie sich für die
Aufstellung Zeit nehmen. Lesen Sie bitte die Bedienungsanleitung sorgfältg durch. Für weitere Fragen stehen
Ihnen unsere Ingenieure unter Tel. 030 / 300 9 300 zur Verfügung.
AUSPACKEN
Klappen Sie die Laschen der Kartonoberseite nach hinten und ziehen Sie die Lautsprecher mit der PVC-
Verpackung aus dem Karton. Setzen Sie die beiliegenden Gitter in die entsprechenden Öffnungen an der
Lautsprecherfront ein.
AUFSTELLUNG

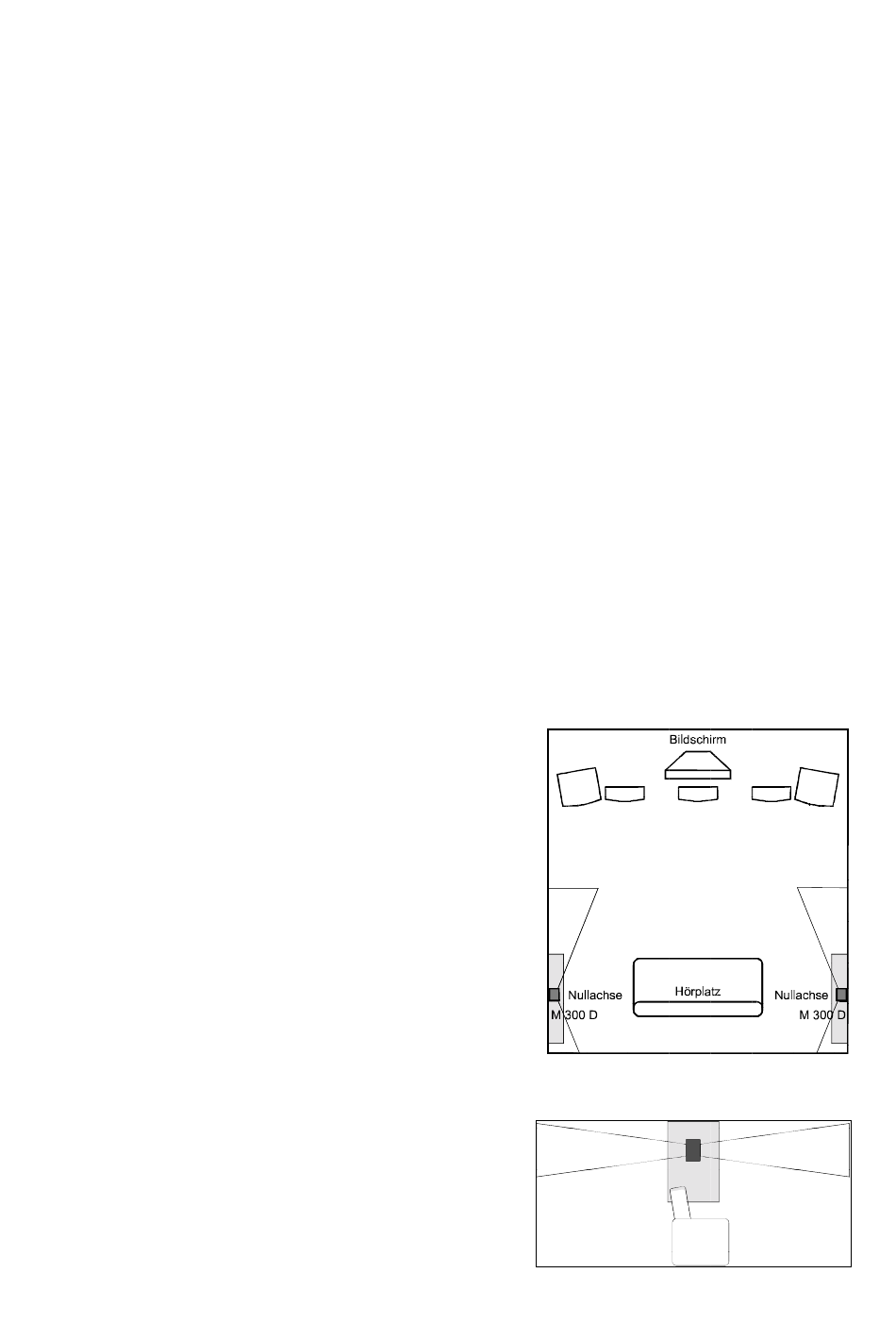

Für ein THX-Dolby-Surround-System benötigen Sie zwei
M 500 D. Die Surroundlautsprecher sind dipolar ausgelegt, das
heißt, daß sie in zwei entgegengesetzte Richtungen abstrahlen. Um
ein diffuses Klangbild zu erzeugen, stellen Sie die
Surroundlautsprecher wie folgt auf: Befestigen Sie die
Surroundlautsprecher rechts und links vom Hörplatz ungefähr in
Höhe der Nullachse (Zeichnung) in gleichem Abstand zu den
Frontlautsprechern. Haben Sie mehrere Sitzplatzreihen, können
Sie die Surroundlautsprecher rechts und links vom Sitzgebiet
plazieren (grauer Bereich). Sollten Sie aus architektonischen
Gründen die Surround-lautsprecher nicht optimal aufstellen
können, ist es besser, sie weiter hinten als weiter vorn zu plazieren.
Die Lautsprecher sollten über Kopf angebracht werden. Eine
Höhe zwischen 1,80 m und 2,10 m ist ideal.
Falls Sie die Lautsprecher an der Wand montieren, empfehlen wir
die Verwendung der Teufel-Wand- halterungen.
Bedienungsanleitung
THX – Select DIPOLSURROUNDLAUTSPRECHER
M 500 D
