Beschreibung

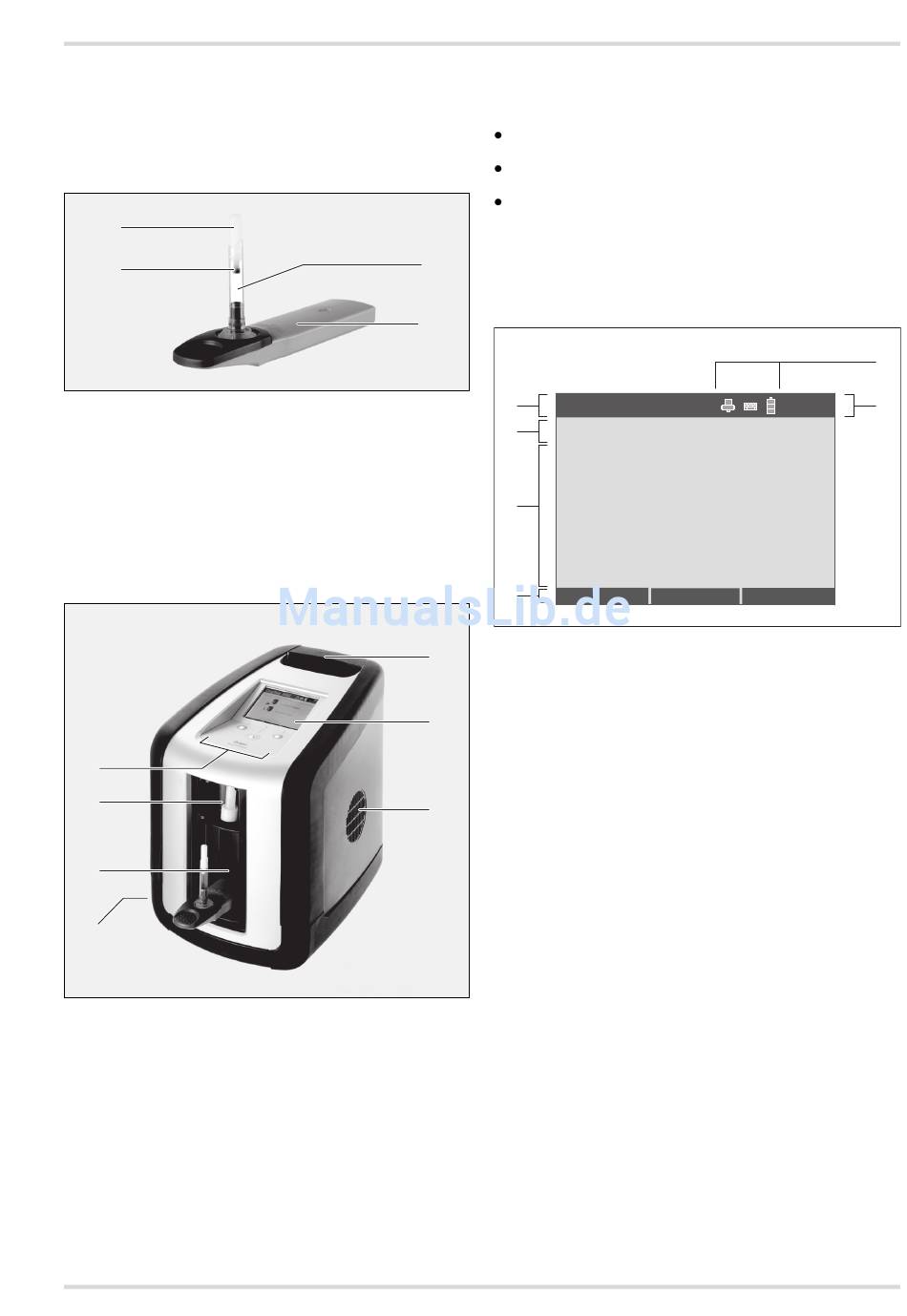

2.1 Produktübersicht
2.1.1 Test-Kit
1
2
1 Probennehmer
2 Probenmengenanzeige
3 Probennehmerhalter
4 Gehäuse mit Teststreifen
2.1.2 Analyzer
1
2
3
4
Vorderseite (Tür geöffnet) und Oberseite
1 Bedienfeld (eine grüne OK-Taste, zwei blaue Softkeys)
2 Oberes Einschubfach (Patroneneinschub)
3 Unteres Einschubfach (Kassetteneinschub)
4 IRDA zur Druckerkommunikation und Luftauslass (seitlich)
5 Tragegriff
6 Display
7 Lufteinlass
Dräger DrugTest 5000 Testsystem
2.1.3 Rückseite (keine Abbildung, Anschlüsse sind be-
schriftet)
Buchse für USB-Kabel ("USB")
Buchse für Tastatur und Barcode-Scanner ("PS2")
Anschluss für Netzteil ("12V DC")
3
2.1.4 Display
4
DrugTest 5000
03323950.eps 1
2
3
4
Menü
5
1 Kopfzeile
2 Titelzeile
3 variabler Bereich
4 Softkey-Bezeichner
6
5 Sonderzeichen
6 Datum und Uhrzeit
7
03423950.eps
Beschreibung
10:30 pm
24.03.07
Messbereit
Messung
5
6
03523950_de.eps
