Einbau der Fernschaltung

RECHTSSEITIGE SCHALTUNG

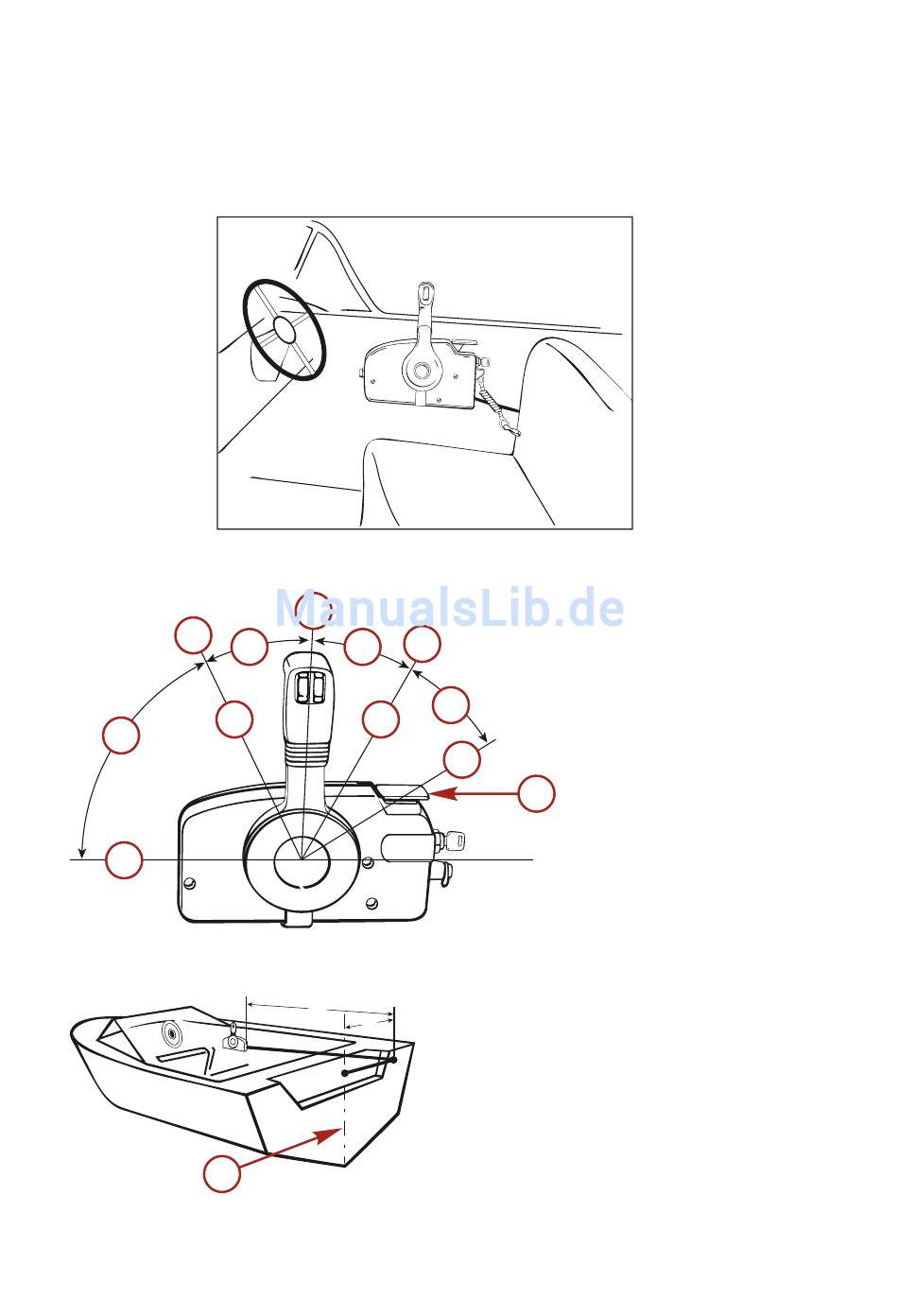

1. Die Fernschaltbox so positionieren, dass Schalthebel und Schalter nicht blockiert werden.
Sicherstellen, dass beim Verlegen der Fernschaltungs-Seilzüge keine Hindernisse im Weg sind.
2. Ausstattungsmerkmale der Fernschaltung
f
b
c
a
3. Bestimmung der Länge der Fernschaltungs-Seilzüge: Als Richtlinie für die Bestimmung der richtigen
Länge des Fernschaltungs-Seilzugs gilt Abmessung A plus B plus 300 mm (1 Fuß).
a
HINWEIS: Der minimale Biegeradius für einen Fernschaltungs-Seilzug ist normalerweise 203 mm (8 in.) Den
Seilzug nicht zu stark biegen.
deu
INSTALLATION
e
d d
b
A
B
37530
g
c
a
h
37531
a - Mitte der Spiegelplatte
23
37529
a - Vollständig geöffnet
b - Vollständig geschlossen
c - Gasbereich
d - Schaltbereich
e - Neutral (N)
f - Vorwärts (F)
g - Rückwärts (R)
h - „Nur Gas"-Hebel
