Den Befestigungsbügel am Torflügel mithilfe von geeigne-
13.
ten (nicht im Lieferumfang enthaltenen) Schrauben in hori-
zontaler Position befestigen
17
14. Den Arm mit dem entfernten Bolzen und Unterlegring erneut
am Bügel befestigen
Vor dem Blockieren des Getriebemotors die Endschalter
15.
regeln (siehe Abschnitt „Einstellung der mechanischen
Endanschläge").

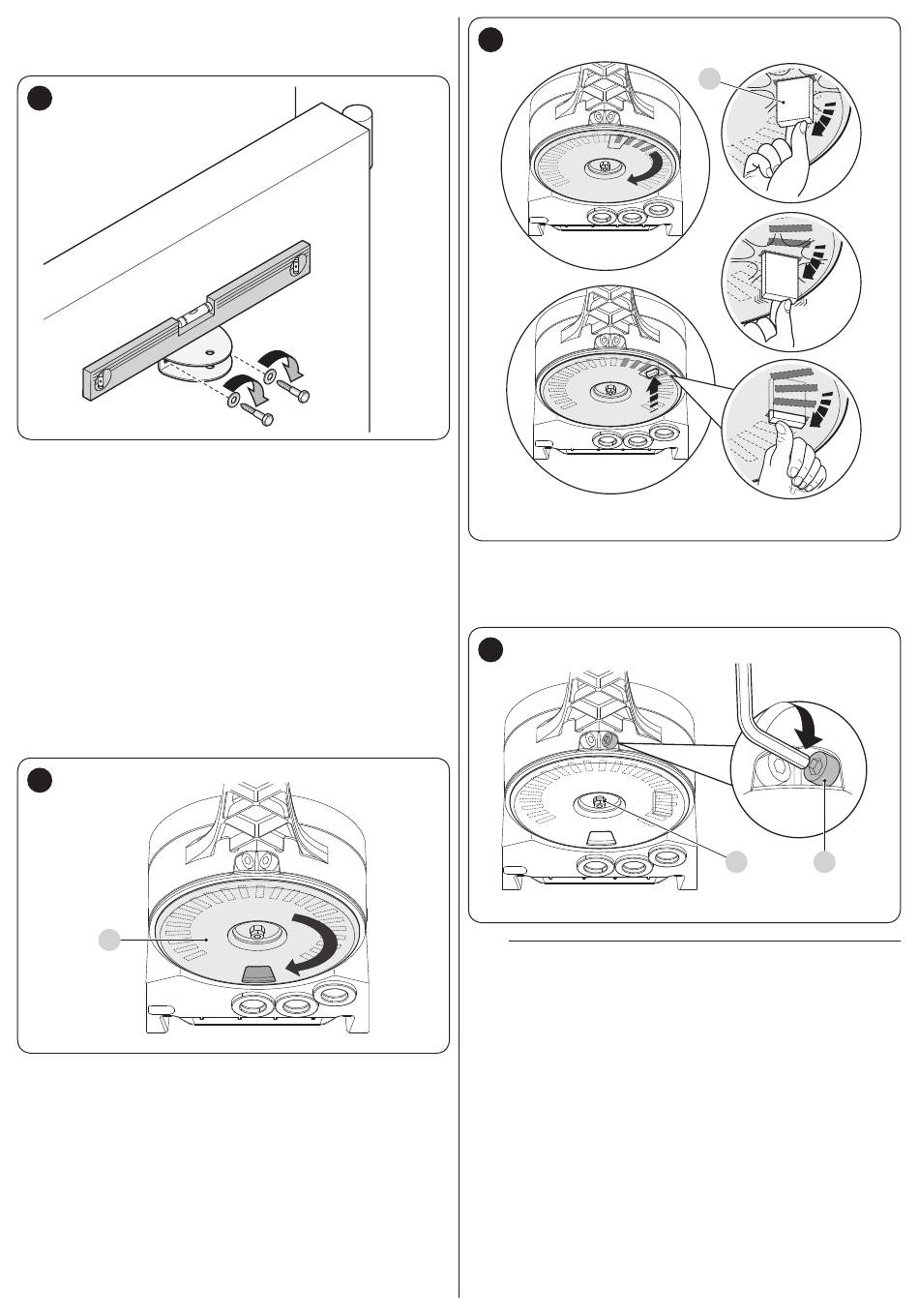

3.6 EINSTELLUNG DER MECHANISCHEN
ENDANSCHLÄGE
Zur Einstellung der Endanschläge wie folgt verfahren:
Den Getriebemotor mit dem entsprechenden Schlüssel
1.
entriegeln (siehe Abschnitt „Manuelles Blockieren und
Entriegeln des Antriebs")
Den Torflügel manuell in die maximale Öffnungsposition
2.
bringen
Die Kunststoffscheibe (A) auf der Unterseite des Getriebe-
3.
motors so drehen, dass der Schlitz unter dem Arm in die
angezeigte Position geführt wird
18
A
4. Den Endschalter (B) in der ersten erreichbaren Position ein-
setzen: Versuchen Sie, ihn wie abgebildet einzuführen
19
Die Scheibe (A) so drehen, dass der Endschalter nicht he-
5.
runterfällt und der Schlitz sich in der in „Abbildung 18" ge-
zeigten Position befindet. Für eine genauere Einstellung die
Stellschraube (C) verwenden
20
m
Sollte die Anlage keinen Schließer am Boden haben,
muss dasselbe Verfahren wiederholt werden, um den
Endschalter für die Schließstellung einzustellen
Die Befestigungsmutter der Scheibe (D) anziehen, um si-
6.
cherzustellen, dass sie sich nicht versehentlich drehen kann.
B
NO
NO
OK
D C
