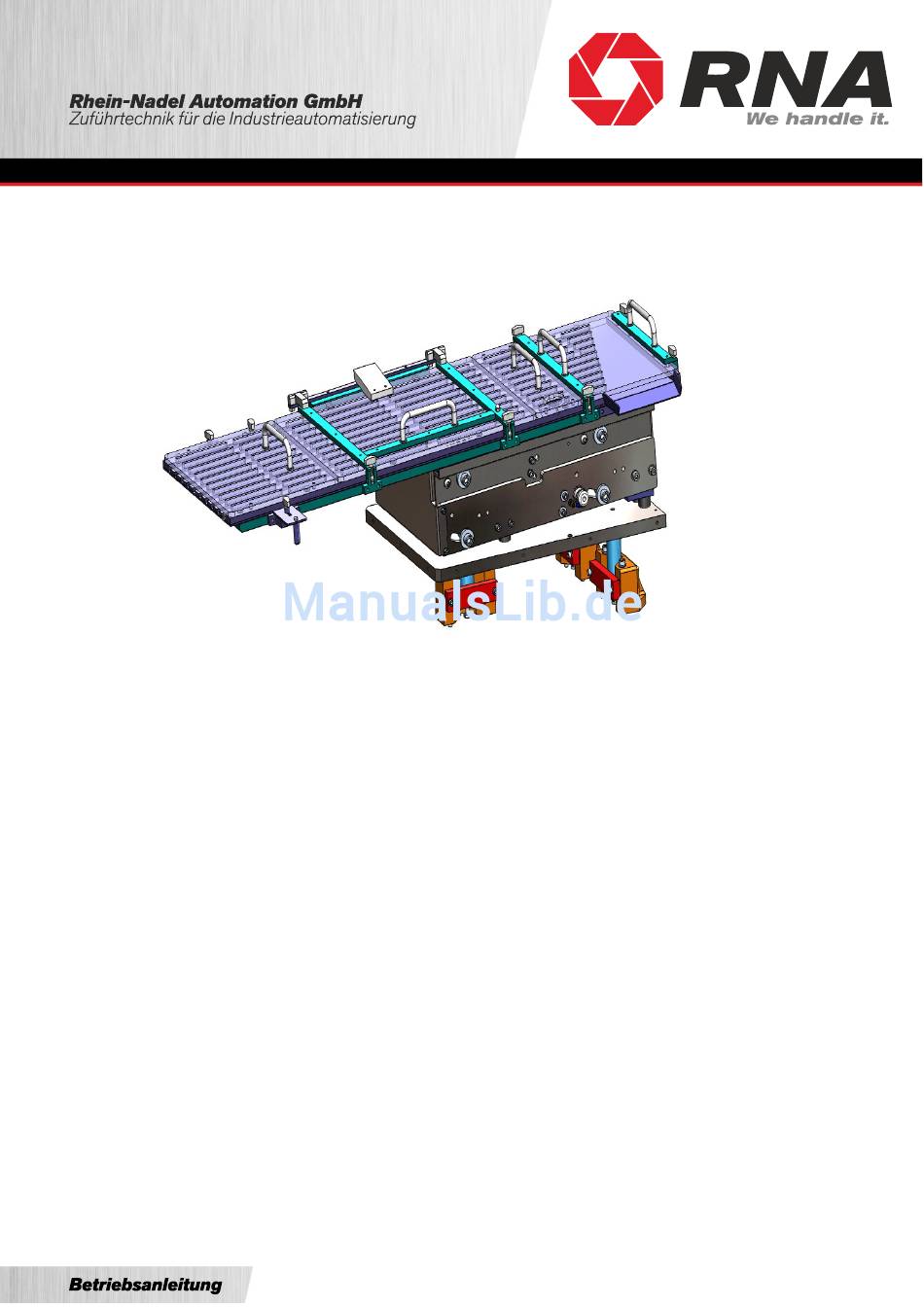

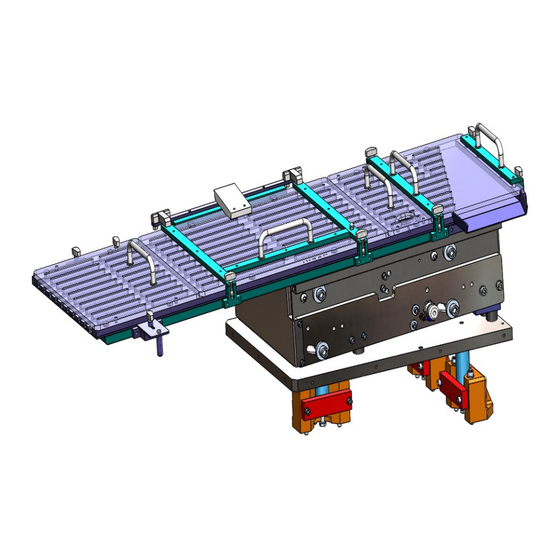

- Seite 1 Betriebsanleitung Linearförderer SLC 500 – 300 SLC 500 – 400...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten ........................4 Sicherheitshinweise ....................... 6 2.1. Geltende Richtlinien und Normen ..................7 Aufbau und Funktion des Linearförderers ................7 Transport und Montage ......................8 4.1. Transport ..........................8 4.2. Montage ..........................8 Inbetriebnahme ........................9 5.1. Abstimmung .......................... 9 5.2. -
Seite 3: Konformitätserklärung
Konformitätserklärung Im Sinne der Niederspannungsrichtlinie 2014/35/EU Hiermit erklären wir, dass das Produkt folgenden Bestimmungen entspricht: Niederspannungsrichtlinie 2014/35/EU Angewendete harmonisierte Normen: DIN EN 60204 T1 Bemerkungen: Wir gehen davon aus, dass unser Produkt in eine ortsfeste Maschine integriert wird. Rhein-Nadel-Automation --------------------------------- Geschäftsführer Jack Grevenstein Rhein-Nadel Automation GmbH... -
Seite 4: Technische Daten
Technische Daten Hinweis Alle in der Tabelle aufgelisteten Linearförderer sind nur in Verbindung mit einem RNA - Steuergerät an einer Netzspannung von 230 V / 50 Hz zu betrieben. Sonderspannungen und Frequenzen siehe separa- tes Datenblatt. Linearförderer Typ SLC 500 Linearförderertyp... -
Seite 5: Steckerbelegung
Steckerbelegung Mit Brücke: Die Brücke muss am Anschluss 3 + 4 eingebaut werden Rhein-Nadel Automation GmbH VT_BA_SLC500-DE_2018 / 06.09.2018 SD... -
Seite 6: Sicherheitshinweise
2. Sicherheitshinweise Wir haben bei der Konzeption und Produktion unserer Linearförderer viel Sorgfalt aufgewendet, um einen störungs- freien und sicheren Betrieb zu gewährleisten. Auch Sie können einen wichtigen Beitrag zur Arbeitssicherheit leisten. Lesen Sie bitte daher vor der Inbetriebnahme die kurze Betriebsanleitung vollständig durch. Beachten Sie stets die Sicherheitshinweise! Stellen Sie sicher, dass alle Personen, die mit oder an dieser Maschine arbeiten, die folgenden Sicherheitshinweise ebenfalls aufmerksam lesen und befolgen! -
Seite 7: Geltende Richtlinien Und Normen
Achtung Der Linearförderer darf nur von Fachpersonal eingebaut, in Betrieb genommen und gewartet werden. Es gilt die in Deutschland verbindliche Festlegung für die Qualifikation von Elektrofachkräften und elekt- rotechnisch unterwiesenem Personal, wie sie in IEC 364 und DIN VDE 0105 Teil 1 definiert sind. Vorsicht: Elektromagnetisches Feld Für Personen mit Herzschrittmachern (HSM) ist eine Beeinflussung durch das magnetische Feld mög- lich, daher wird empfohlen, einen Mindestabstand von 25 cm einzuhalten. -
Seite 8: Transport Und Montage
Stellen Sie sicher, dass der Linearförderer im Betrieb andere Geräte nicht berühren kann. Weitere Einzelheiten zum Steuergerät (Bohrplan etc.) entnehmen Sie bitte der separat mitgelieferten Betriebsanlei- tung des Steuergerätes: SLC 500-300(400) mit nach innen montierten Schwingpuffern SLC 500-300(400) mit nach außen montierten Schwingpuffern Rhein-Nadel Automation GmbH... -
Seite 9: Inbetriebnahme
ALU Profil zur Schienenbefestigung 5. Inbetriebnahme Achtung Es muss sichergestellt sein, dass das Maschinengestell (Ständer, Untergestell usw.) mit dem Schutzlei- ter (PE) verbunden ist. Bauseitig muss gegebenenfalls eine Schutzerdung vorgenommen werden. Achtung: Vor Inbetriebnahme muss der Schwingantrieb zwingend mit dem Potentialausgleich der Gesamtanlage verbunden werden. -
Seite 10: Die Gewünschte Laufgeschwindigkeit Einstellen
Hinweis Zunächst ist eine Grobabstimmung der Fördergeschwindigkeit (Abstimmen der Eigenfrequenz) vorzu- nehmen. Anschließend muss die Abstimmung des Laufverhaltens durchgeführt werden. Zum Schluss stimmen Sie die Fördergeschwindigkeit (Eigenfrequenz) endgültig ab. 5.2. Die gewünschte Laufgeschwindigkeit einstellen Wird die gewünschte Laufgeschwindigkeit nicht mit der Standard-Federbestückung erreicht, muss zuerst festgestellt werden, in welchem Abstimmungsbereich sich das Schwingsystem befindet, entweder Eigenfrequenz unter 50 bzw. -
Seite 11: Änderung Der Federbestückung Bei Den Einzelnen Linearförderern
5.3. Änderung der Federbestückung bei den einzelnen Linearförderern Änderung der Federbestückung für Linearförderer Typ SLC 500 Die 4 oberen, seitlichen Federbefestigungsschrauben ("C“) (M12 DIN 912) ausschrauben. Anschließend kann der komplette Schwinger mit montierter Schiene nach oben abgehoben werden. Das gewünschte Federpaket durch lösen der unteren, seitlichen Federbefestigungsschrauben ("D“) (M12 DIN 912) ausbauen. -
Seite 12: Das Gewünschte Laufverhalten Bzw. Den Gleichlauf Der Linearfördererschiene Einstellen
5.4. Das gewünschte Laufverhalten bzw. den Gleichlauf der Linearfördererschiene einstellen Um den Gleichlauf einer Linearförderer-Schiene zu erreichen, muss der Federwinkel gleich eingestellt sein wie der Schwerpunktwinkel. Durch die Lage der beiden Schwerpunkte von Schwing- und Gegenmasse wird der Schwerpunkt- winkel bestimmt. Beispiel mit einem Schwerpunktwinkel von 12,5 °... -
Seite 13: Federwinkelverstellung
5.5. Federwinkelverstellung Schwinger zur Gegenmasse fixieren (siehe Kap. 5.2. „Änderung der Federbestückung “). Danach können die vier seit- lichen Federbefestigungen ("C" +."D") gelöst werden, um das Federpaket in den gewünschten Federwinkel zu schwenken. Danach Federbefestigungsschrauben mit dem zulässigen Anzugsmoment (siehe „Technische Daten“, Kap. -
Seite 14: Wartung
Der Aufbau aus mehreren Teilstücken empfiehlt sich besonders bei Einsatz von gehärteten bzw. oberflächengehärte- ten Transportschienen (verzugsarme Herstellung). Sehr leichte Transportschienen lassen sich durch Verwendung von Aluminium-Leisten oder Aluminium-Profilen reali- sieren. Die notwendige Verschleißfestigkeit kann durch ein- bzw. aufschraubbare Segmente aus gehärtetem Feder- bandstahl erreicht werden. - Seite 15 Ist trotz gleichmäßiger Höhenamplitude das Laufverhalten, besonders bei großflächig aufliegendem oder veröltem Transportgut, unregelmäßig, dann ist der Schwerpunktwinkel und der eingestellte Federwinkel des gesamten Systems zu klein. Die Höhenamplitude ist zu gering. Dadurch kann die Wurfbewegung nicht stattfinden und bei öligen Werkstü- cken ist die Adhäsionskraft größer als die Wurfkraft, d.
