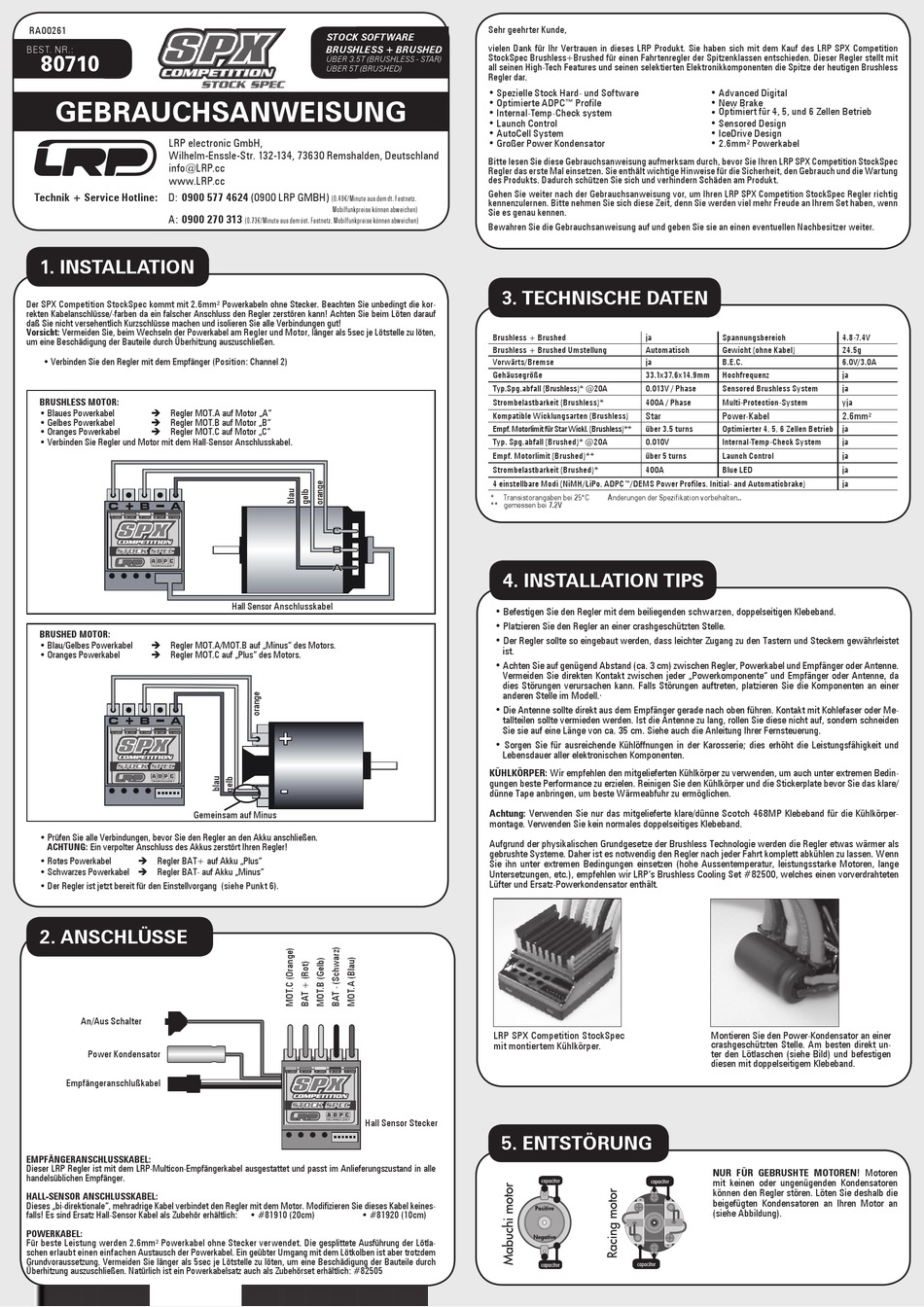

LRP electronic 80710 Gebrauchsanweisung

RA00261
Best. nr.:
80710
gebrauchsanweisung
LRP electronic GmbH,
Wilhelm-Enssle-Str. 132-134, 73630 Remshalden, Deutschland
info@LRP.cc
www.LRP.cc
Technik + Service Hotline: D: 0900 577 4624 (0900 LRP GMBH)
A: 0900 270 313
1. installation
Der SPx Competition StockSpec kommt mit 2.6mm² Powerkabeln ohne Stecker. Beachten Sie unbedingt die kor-
rekten Kabelanschlüsse/-farben da ein falscher Anschluss den Regler zerstören kann! Achten Sie beim Löten darauf
daß Sie nicht versehentlich Kurzschlüsse machen und isolieren Sie alle Verbindungen gut!
Vorsicht: Vermeiden Sie, beim Wechseln der Powerkabel am Regler und Motor, länger als 5sec je Lötstelle zu löten,
um eine Beschädigung der Bauteile durch Überhitzung auszuschließen.
• Verbinden Sie den Regler mit dem Empfänger (Position: Channel 2)
BRUSHLESS MOTOR:
• Blaues Powerkabel  Regler MOT.A auf Motor „A"
• Gelbes Powerkabel  Regler MOT.B auf Motor „B"
• Oranges Powerkabel  Regler MOT.C auf Motor „C"
• Verbinden Sie Regler und Motor mit dem Hall-Sensor Anschlusskabel
+ -
C B A
BRUSHED MOTOR:
• Blau/Gelbes Powerkabel  Regler MOT.A/MOT.B auf „Minus" des Motors.
• Oranges Powerkabel  Regler MOT.C auf „Plus" des Motors.
+ -
C B A
Gemeinsam auf Minus
• Prüfen Sie alle Verbindungen, bevor Sie den Regler an den Akku anschließen.
ACHTUNG: Ein verpolter Anschluss des Akkus zerstört Ihren Regler!
• Rotes Powerkabel  Regler BAT+ auf Akku „Plus"
• Schwarzes Powerkabel  Regler BAT- auf Akku „Minus"
• Der Regler ist jetzt bereit für den Einstellvorgang (siehe Punkt 6).
2. anschlüsse
An/Aus Schalter
Power Kondensator
Empfängeranschlußkabel
EMPFÄNGERANSCHLUSSKABEL:
Dieser LRP Regler ist mit dem LRP-Multicon-Empfängerkabel ausgestattet und passt im Anlieferungszustand in alle
handelsüblichen Empfänger.
HALL-SENSOR ANSCHLUSSKABEL:
Dieses „bi-direktionale", mehradrige Kabel verbindet den Regler mit dem Motor. Modifizieren Sie dieses Kabel keines-
falls! Es sind Ersatz Hall-Sensor Kabel als Zubehör erhältlich:
POWERKABEL:
Für beste Leistung werden 2.6mm² Powerkabel ohne Stecker verwendet. Die gesplittete Ausführung der Lötla-
schen erlaubt einen einfachen Austausch der Powerkabel. Ein geübter Umgang mit dem Lötkolben ist aber trotzdem
Grundvoraussetzung. Vermeiden Sie länger als 5sec je Lötstelle zu löten, um eine Beschädigung der Bauteile durch
Überhitzung auszuschließen. Natürlich ist ein Powerkabelsatz auch als Zubehörset erhältlich: #82505
stock software
brushless + brushed
über 3.5T (brushless - sTar)
über 5T (brushed)
(0.49€/Minute aus dem dt. Festnetz.
Mobilfunkpreise können abweichen)
(0.73€/Minute aus dem öst. Festnetz. Mobilfunkpreise können abweichen)
.
C
B
A
Hall Sensor Anschlusskabel
+
-
Hall Sensor Stecker
• #81910 (20cm) • #81920 (10cm)
Sehr geehrter Kunde,
vielen Dank für Ihr Vertrauen in dieses LRP Produkt. Sie haben sich mit dem Kauf des LRP SPx Competition
StockSpec Brushless+Brushed für einen Fahrtenregler der Spitzenklassen entschieden. Dieser Regler stellt mit
all seinen High-Tech Features und seinen selektierten Elektronikkomponenten die Spitze der heutigen Brushless
Regler dar.
• Spezielle Stock Hard- und Software
• Optimierte ADPC™ Profile
• Internal-Temp-Check system
• Launch Control
• AutoCell System
• Großer Power Kondensator
Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie Ihren LRP SPx Competition StockSpec
Regler das erste Mal einsetzen. Sie enthält wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung
des Produkts. Dadurch schützen Sie sich und verhindern Schäden am Produkt.
Gehen Sie weiter nach der Gebrauchsanweisung vor, um Ihren LRP SPx Competition StockSpec Regler richtig
kennenzulernen. Bitte nehmen Sie sich diese Zeit, denn Sie werden viel mehr Freude an Ihrem Set haben, wenn
Sie es genau kennen.
Bewahren Sie die Gebrauchsanweisung auf und geben Sie sie an einen eventuellen Nachbesitzer weiter
3. technische daten
Brushless + Brushed ja
Brushless + Brushed Umstellung Automatisch
Vorwärts/Bremse ja
Gehäusegröße 33.1x37.6x14.9mm
Typ.Spg.abfall (Brushless)* @20A 0.013V / Phase
Strombelastbarkeit (Brushless)* 400A / Phase
Star
Kompatible Wicklungsarten (Brushless)
Empf. Motorlimit für Star Wickl. (Brushless)** über 3.5 turns
Typ. Spg.abfall (Brushed)* @20A 0.010V
Empf. Motorlimit (Brushed)** über 5 turns
Strombelastbarkeit (Brushed)* 400A
4 einstellbare Modi (NiMH/LiPo, ADPC™/DEMS Power Profiles, Initial- and Automaticbrake)
* Transistorangaben bei 25°C Änderungen der Spezifikation vorbehalten..
** gemessen bei 7.2V
4. installation tips
• Befestigen Sie den Regler mit dem beiliegenden schwarzen, doppelseitigen Klebeband.
• Platzieren Sie den Regler an einer crashgeschützten Stelle.
• Der Regler sollte so eingebaut werden, dass leichter Zugang zu den Tastern und Steckern gewährleistet
ist.
• Achten Sie auf genügend Abstand (ca. 3 cm) zwischen Regler, Powerkabel und Empfänger oder Antenne.
Vermeiden Sie direkten Kontakt zwischen jeder „Powerkomponente" und Empfänger oder Antenne, da
dies Störungen verursachen kann. Falls Störungen auftreten, platzieren Sie die Komponenten an einer
anderen Stelle im Modell. .
• Die Antenne sollte direkt aus dem Empfänger gerade nach oben führen. Kontakt mit Kohlefaser oder Me-
tallteilen sollte vermieden werden. Ist die Antenne zu lang, rollen Sie diese nicht auf, sondern schneiden
Sie sie auf eine Länge von ca. 35 cm. Siehe auch die Anleitung Ihrer Fernsteuerung.
• Sorgen Sie für ausreichende Kühlöffnungen in der Karosserie; dies erhöht die Leistungsfähigkeit und
Lebensdauer aller elektronischen Komponenten.
KÜHLKÖRPER: Wir empfehlen den mitgelieferten Kühlkörper zu verwenden, um auch unter extremen Bedin-
gungen beste Performance zu erzielen. Reinigen Sie den Kühlkörper und die Stickerplate bevor Sie das klare/
dünne Tape anbringen, um beste Wärmeabfuhr zu ermöglichen.
Achtung: Verwenden Sie nur das mitgelieferte klare/dünne Scotch 468MP Klebeband für die Kühlkörper-
montage. Verwenden Sie kein normales doppelseitiges Klebeband.
Aufgrund der physikalischen Grundgesetze der Brushless Technologie werden die Regler etwas wärmer als
gebrushte Systeme. Daher ist es notwendig den Regler nach jeder Fahrt komplett abkühlen zu lassen. Wenn
Sie ihn unter extremen Bedingungen einsetzen (hohe Aussentemperatur, leistungsstarke Motoren, lange
Untersetzungen, etc.), empfehlen wir LRP's Brushless Cooling Set #82500, welches einen vorverdrahteten
Lüfter und Ersatz-Powerkondensator enthält.
LRP SPx Competition StockSpec
mit montiertem Kühlkörper.
5. entstörung
• Advanced Digital
• New Brake
• Optimiert für 4, 5, und 6 Zellen Betrieb
• Sensored Design
• IceDrive Design
• 2.6mm² Powerkabel
.
Spannungsbereich 4.8-7.4V
Gewicht (ohne Kabel) 24.5g
B.E.C. 6.0V/3.0A
Hochfrequenz ja
Sensored Brushless System ja
Multi-Protection-System yja
Power-Kabel 2.6mm²
Optimierter 4, 5, 6 Zellen Betrieb ja
Internal-Temp-Check System ja
Launch Control ja
Blue LED ja
ja
Montieren Sie den Power-Kondensator an einer
crashgeschützten Stelle. Am besten direkt un-
ter den Lötlaschen (siehe Bild) und befestigen
diesen mit doppelseitigem Klebeband.
NUR FÜR GEBRUSHTE MOTOREN! Motoren
mit keinen oder ungenügenden Kondensatoren
können den Regler stören. Löten Sie deshalb die
beigefügten Kondensatoren an Ihren Motor an
(siehe Abbildung).
