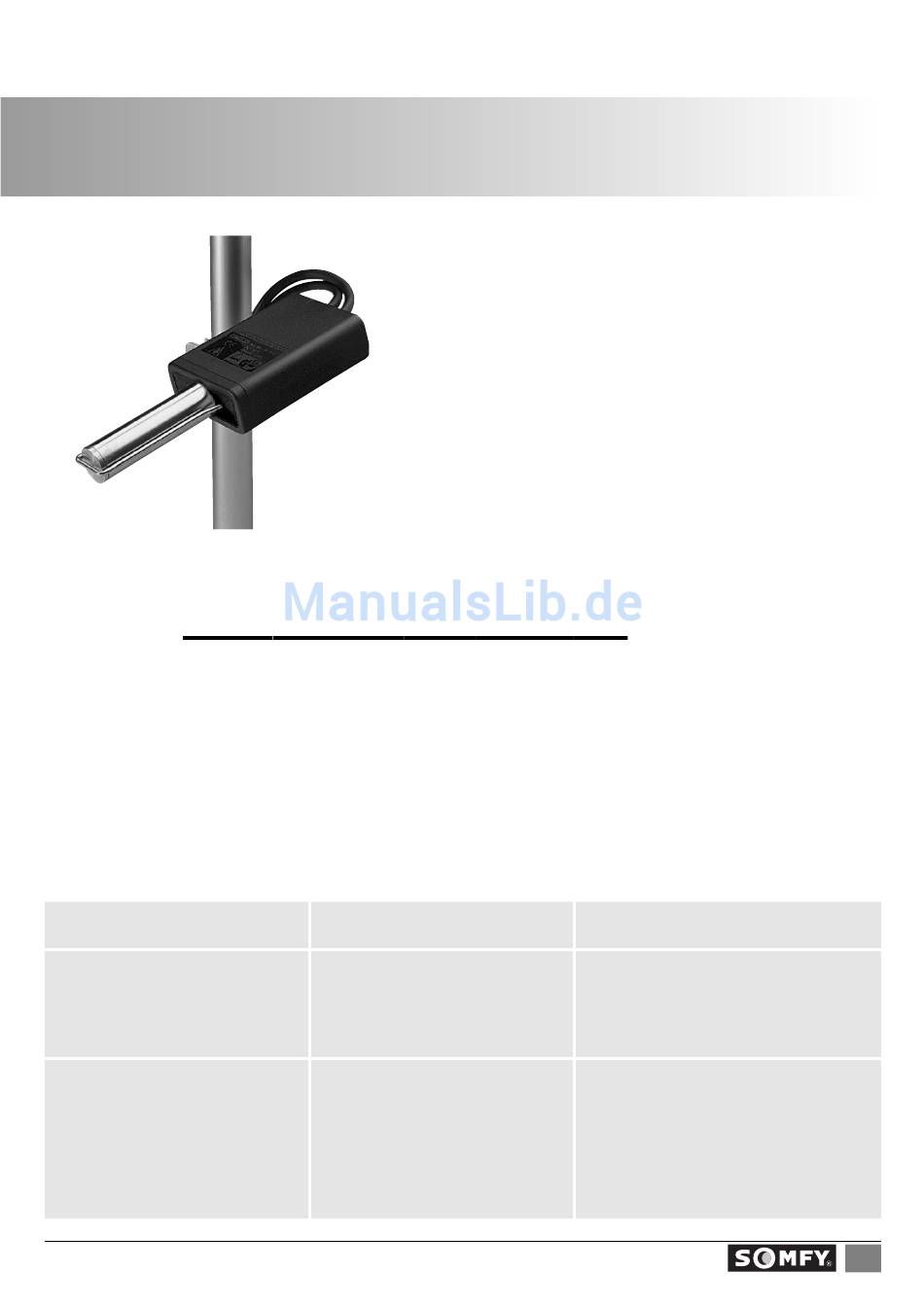

Regenfühler
RFA 004/RFA 005
Funktionen
1.
Die Somfy Regenfühler RFA 004 und RFA 005 werden über eine Betriebsspannung von ~230 V /50 Hz betrieben. Bei Regen erkennt die
im Regenfühler integrierte Elektronik die Widerstandsänderung zwischen den Sensor-Elektroden und meldet dieses Ereignis über eine
zweiadrige Signalleitung in folgender Form:
Regenfühler RFA 004
Regenfühler RFA 005
Die Signalauswertung erfolgt durch nachgeschaltete Somfy Steuergeräte für unterschiedliche Anwendungsfälle:
Somfy Regenfühler Typ
RFA 004 Art.-Nr. 9 707 073
RFA 005 Art.-Nr. 9 705 588
Änderungen dienen dem technischen Fortschritt
und bleiben vorbehalten. Maße in mm.
GEBRAUCHS-
ANWEISUNG

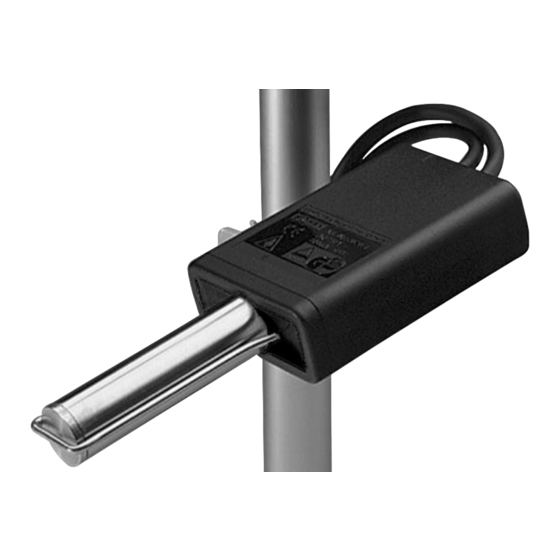

Die Somfy Regenfühler RFA 004 und RFA 005 sind elektrisch betriebene Sen-
soren zur Detektion von Regen-/Schneeereignissen nach dem Messprinzip
der Widerstandsmessung über zwei korrosionsfreie Sensor-Elektroden.
Entsprechend des Bestimmungszwecks, sind sie für den Außeneinsatz im
Betriebstemperaturbereich von -20° C bis +60° C im Wohngebietsbereich
vorgesehen.
Stromausgang mit max. 20 mA ( Sicherheitskleinspannung )
Schließen eines potentialfreien Arbeitsschaltkontaktes max. 60 V DC oder 30 V AC/2 A
Somfy Auswerte-Steuerung
SM 4000- 1
SM 4000- 2
SM 400 N
Mastercontrol II
AS 314 N
SM 2000 Pro
Soliris Uno
Soliris IB
Thermis Uno
Thermis IB
Regenoption
Regenfühler RFA 004/RFA 005
Anwendungen
Regenautomatik
Regenautomatik
Regenautomatik
Gebäudeautomation
EIB- Kombisensor
Sonne- Windautomatik
Sonne- Windautomatik
Sonne- Windautomatik
Temperaturautomatik
Temperaturautomatik
Regenoption Soliris RTS
1
