SOMFY RFA 005 Gebrauchsanleitung

Regenfühler
RFA 004 / RFA 005
1 Funktion
Die Somfy Regenfühler RFA 004 und RFA 005 werden über eine Betriebsspannung von ~230 V /50 Hz betrieben. Bei Regen erkennt die im Re-
genfühler integrierte Elektronik die Widerstandsänderung zwischen den Sensor-Elektroden und meldet dieses Ereignis über eine zweiadrige Sig-
nalleitung in folgender Form:
Regenfühler RFA 004
Regenfühler RFA 005
Die Signalauswertung erfolgt durch nachgeschaltete Somfy Steuergeräte für unterschiedliche Anwendungsfälle
Durch eine integrierte, selbstregelnde Heizung mit einem Abschaltpunkt von +70° C werden die Sensor-Elektroden bei aufhörendem Regen auto-
matisch getrocknet und die Messleitung freigegeben. Zur Verhinderung einer Vereisung, setzt die selbstregelnde Heizung bei einer Außentempe-
ratur < 5° C automatisch ein.
Während des automatischen Betriebes der Regenfühler ist darauf zu achten, dass eine Erwärmung der Sensor-Elektroden bis auf ca. 70° C auf-
treten kann ( Verbrennungsgefahr beachten! ).
Damit eine eventuelle Unterbrechung der Signalleitung von der Auswerte-Steuerung erkannt und eine Störungsmeldung erzeugt werden kann,
liefert der Regenfühler RFA 004 bereits ohne Regendetektion einen Strom von max. 4 mA.
2 Installation
2.1 Montage

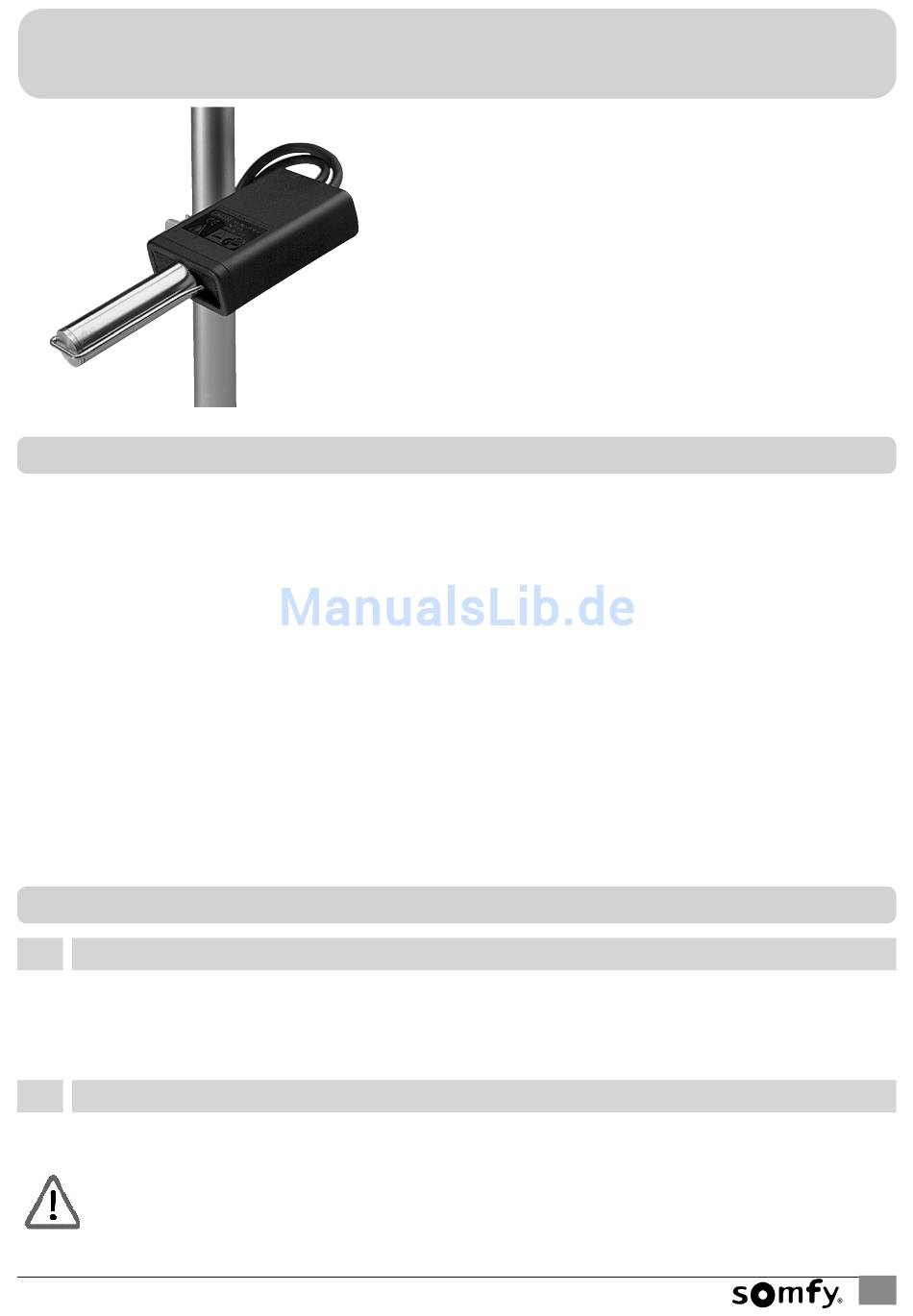

Die Montage des Regenfühlers erfolgt mittels beiliegender Befestigungsteile (Winkel und Mastschelle) an einem senkrechten Masten (gemäß Ab-
bildung oben).
Bei der Montage ist darauf zu achten, dass die Elektroden des Regenfühlers in einem Winkel von 15° zur Horizontalen nach unten geneigt mon-
tiert werden, um das Abtropfen von Regenwasser zu gewährleisten.
2.2 Elektrischer Anschluss
Achtung:
Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von einer Elektrofachkraft
(lt. VDE 0100-200) durchgeführt werden! Schalten Sie alle zu montierenden Anschlussleitungen span-
nungslos! Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten! Der ordnungs-
gemäße Betrieb ist nur bei fachgerechter Installation und ausreichender Stromversorgung gewährlei-
stet!
Technischen Änderungen bleiben vorbehalten.
Gebrauchsanleitung
Um die Vorzüge und die einwandfreie Funktion Ihres Regenfühlers optimal
nutzen zu können, bitten wir Sie, diese Gebrauchsanleitung genau durch-
zulesen. Die Haftung von Somfy für Mängel und Schäden ist ausgeschlos-
sen, wenn diese auf nicht bestimmungsgemäßer Verwendung oder Nicht-
beachten
Inbetriebnahme, Fehlbedienung etc.) beruht.
Die Somfy Regenfühler RFA 004 und RFA 005 sind elektrisch betriebene Sensoren
zur Detektion von Regen-/Schneeereignissen nach dem Messprinzip der Wider-
standsmessung über zwei korrosionsfreie Sensor-Elektroden. Entsprechend dem
Bestimmungszweck, sind sie für den Außeneinsatz im Betriebstemperaturbereich
von -20° C bis +60° C im Wohngebietsbereich vorgesehen.
Stromausgang mit max. 20 mA ( Sicherheitskleinspannung )
Schließen eines potentialfreien Arbeitsschaltkontaktes max. 60 V DC oder 30 V AC/2 A
Regenfühler RFA 004 / RFA 005
Rev. 03-01/2008 vm
der Gebrauchsanleitung (falsche Installation, falsche
1
