Benutzer-Interface Einführung
1. Wellenformanzeigebereich.
2. Run / Stop
3. Der Status des Triggers, einschließlich:
Auto: Automatischer Modus und Erfassung der Wellenform ohne Triggerung.
Trig: Trigger erkannt und Wellenform erfassen.
Ready: Vorausgelöste Daten werden erfasst und sind bereit für einen Trigger.
Scan: Capture und Anzeige der Wellenform kontinuierlich.
Stop: Die Datenerfassung wurde gestoppt.
4. Die zwei blau gepunkteten Linien zeigen die vertikale Position der Cursor-Messung an.
5. Der T-Zeiger zeigt die horizontale Position für den Trigger an.
6. Der Zeiger zeigt die Triggerposition in der Datensatzlänge an.
7. Es zeigt den aktuellen Triggerwert und zeigt den Standort des aktuellen Fensters im internen
Speicher an.
8. Es zeigt an, dass ein USB-Speicher mit dem Oszilloskop verbunden ist.
9. Kanalkennung des aktuellen Menüs.
10. Die Wellenform von CH1.
11. Das rechte Menü.
12. Die Wellenform von CH2.

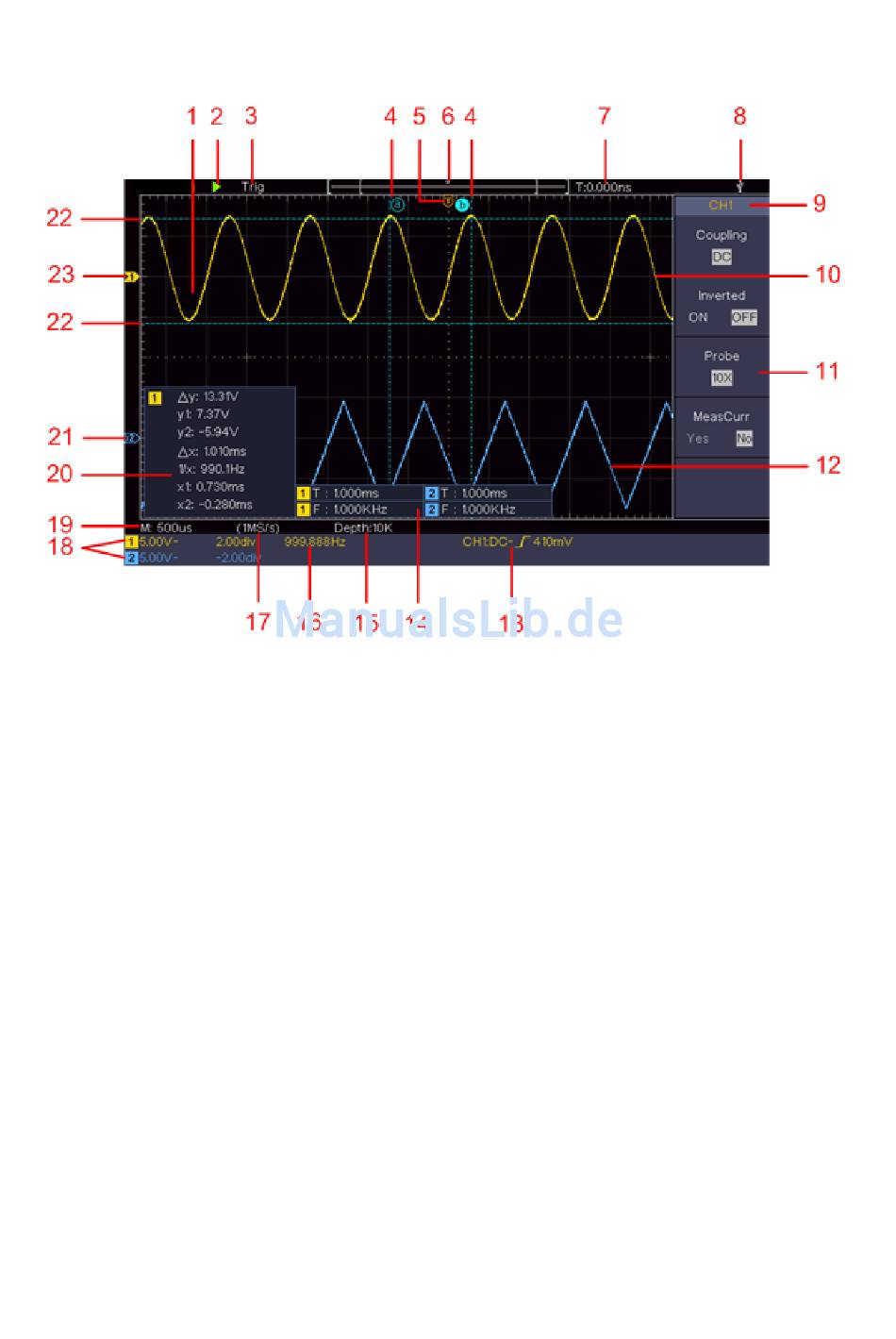

Abbildung 3 - 4 Illustrative Zeichnung der Anzeige
