MONTAGEANLEITUNG
ROMA & MALTA AUSSENBESCHATTUNG

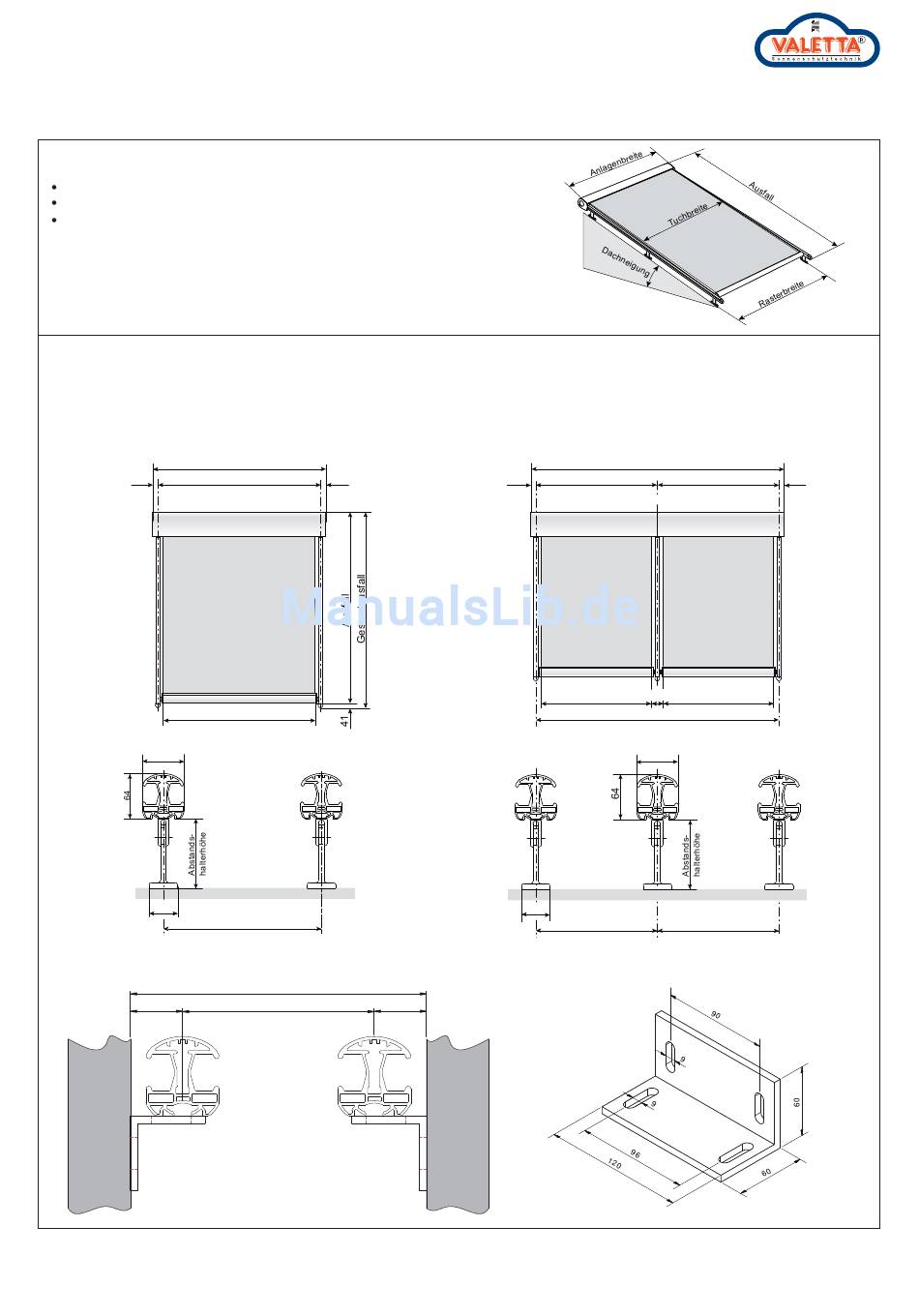

TECHNISCHE DATEN

Breite: Rasterbreite von 100 cm bis 550 cm
bei Einzelanlagen
bei Anlagen gekoppelt
bei EInzelanlage Nischenbefestigung - Bestellmaß = Rasterbreite = lichte Breite - 84 mm
Ausfall: Ausfall von 100 cm bis 600 cm
Dachneigung: Dachneigungswinkel von 0° bis 45°
Ausladung und Achsmaße
Einzelanlage
Gesamtbreite (Rasterbreite +74)
37
Rasterbreite
Tuchbreite (Rasterbreite -120)
59
40
42 Rasterbreite = Lichte Breite - 84
8 / 13
- Bestellmaß = Rasterbreite
- Bestellmaß = Gesamtrasterbreite
37
Rasterbreite
Nischenbefestigung
Lichte Breite
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
Gesamtbreite (Gesamtrasterbreite +74)
37
Rasterbreite 1
Tuchbreite
(Rasterbreite -120)
40
Rasterbreite 1
42
2 Anlagen gekoppelt
Rasterbreite 2
Tuchbreite
120
(Rasterbreite -120)
Gesamtrasterbreite
59
Rasterbreite 2
Alle Maßangaben in mm
Technische Änderungen vorbehalten / Stand Juli 2013
